Номер по Госреестру СИ: 45345-10
45345-10 Анализаторы сигналов
(MS2830A)
Назначение средства измерений:
Анализаторы сигналов MS2830A (далее - анализаторы) предназначены для создания радиотехнических сигналов с нормированными метрологическими характеристиками в широком диапазоне частот.
Внешний вид.
Анализаторы сигналов
Рисунок № 1
Внешний вид.
Анализаторы сигналов
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.06.2025
Номер записи -
ID в реестре СИ - 356325
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , Анализатор сигналов MS2830A, MS2830А, MS2830A-043, MS2830A-040, MS2830A с опциями 041, 005, 006, MS2830A, Anritsu MS2830A-043, -,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 117
Выдано извещений - 0
Кол-во периодических поверок - 58
Кол-во средств измерений - 13
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№878 от 2015.07.24 О продлении срока действия свидетельств об утверждении типа средств измерений
№1048 от 2013.09.05 Об утверждении государственных эталонов единиц величин (ФБУ "Оренбургский ЦСМ")
№1135 от 2020.06.29 ПРИКАЗ продление типов СИ 17 шт
Наличие аналогов СИ: Анализаторы сигналов (MS2830A)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Anritsu Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54110-13 15.06.2023 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
55303-13 30.08.2023 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Анализаторы сигналов (MS2830A)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "РТС-МЕТРОЛОГИЯ" (RA.RU.311826) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
АО "НПП "РАДАР ММС" (RA.RU.312416) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 6 | 0 | 6 | 0 | 2 | 0 | 2 | |||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 22 | 1 | 0 | 17 | 0 | 16 | 0 | 16 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 11 | 0 | 7 | 0 | 7 | ||
ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "ПриСТ" (RA.RU.312058) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
РТРС (RA.RU.311450) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
АО "НПО "КВАНТ" (RA.RU.310627) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "НПП "Салют-27" (RA.RU.310658) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы сигналов (MS2830A)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Брянский ЦСМ Брянская область |
10350 | 13026 |
ФБУ Брянский ЦСМ Брянская область |
11135 | 13026 |
ФБУ Брянский ЦСМ Брянская область |
12230 | 13026 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
10860 | 13026 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
12180 | 13026 |
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер и работающее в операционной среде Windows, выполняет функции управления режимами и математические функции обработки и представления измерительной информации, а также обеспечивает взаимодействие с подключаемыми по интерфейсу внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
MS2830A Software |
идентификационный номер версии |
4.00.01 и выше |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в главах 3, 4 документа M-W3334AE-4.0RUS «Анализаторы сигналов MS2830A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам сигналов MS2830A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Поверка
Поверкаосуществляется по документу МП РТ 1468-2010 «ГСИ. Анализаторы сигналов MS2830A. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 14.10.2010 г.
Необходимые средства поверки, требования к их основным метрологическим характеристикам и рекомендуемые средства поверки утвержденного типа указаны в таблице 4.
Таблица 4 - Средства поверки
Средство поверки и требования к его метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
Стандарт частоты: относительная погрешность частоты 10 МГц не более ± 1 -10’9; уровень сигнала от 0 до 10 дБм |
Стандарт частоты рубидиевый Stanford Research Systems FS725: выходной сигнал частотой 10 МГц; уровень сигнала 7 дБм; годовой дрейф частоты не более ± 5-10’10 |
Частотомер: разрешение на частоте 10 МГц не хуже 0,1 Гц; вход внешней синхронизации 10 МГц |
частотомер электронно-счетный Agilent 53131A: разрешение на частоте 10 МГц не хуже 0,01 Гц; вход внешней синхронизации 10 МГц |
Генератор сигналов диапазон частот от 300 кГц до 13,5 ГГц; диапазон установки уровня от минус 75 до 7 дБм; уровень фазовых шумов на частоте 500 МГц при отстройке на 100 кГц не более минус 125 дБн/Гц, при отстройке на 1 МГц не более минус 143 дБн/Гц |
Генератор сигналов измерительный Anritsu MG3692B с опциями 2, 3, 4, 22: диапазон частот от 0,1 Гц до 20 ГГц; диапазон установки уровня от минус 105 до 15 дБм; уровень фазовых шумов на частоте 500 МГц при отстройке на 100 кГц не более минус 135 дБн/Гц, при отстройке на 1 МГц не более минус 150 дБн/Гц |
Осциллограф: относительная погрешность измерения амплитуды напряжения 100 мВ на частотах до 10 МГц не более ± 2 % |
Осциллограф цифровой Tektronix TDS3012B: относительная погрешность измерения амплитуды напряжения 100 мВ с функцией “Offset” на частотах до 10 МГц не более ± 1,5 % |
Измеритель СВЧ мощности: относительная погрешность измерения мощности от минус 30 до 10 дБм на частотах от 10 МГц до 4 ГГц не более ± 0,15 дБ; свыше 4 до 13,5 ГГц не более ± 0,3 дБ |
Измеритель мощности Agilent E4418B с преобразователем E4412A: относительная погрешность измерения мощности от минус 30 до 10 дБм на частотах от 10 МГц до 13,5 ГГц не более ± 0,15 дБ |
Аттенюатор 10 дБ: номинальное значение ослабления 10 ± 1 дБ; КСВН на частотах до 4 ГГц не более 1,3 на частотах свыше 4 до 13,5 ГГц не более 1,6 |
Аттенюатор коаксиальный Agilent 8491B-010: номинальное значение ослабления 10 ± 0,3 дБ; КСВН на частотах от 0 до 8 ГГц не более 1,2, на частотах от 8 до 12,4 ГГц не более 1,3, на частотах от 12,4 до 18 ГГц не более 1,5 |
Изготовитель
Фирма “Anritsu Corporation”, Япония;
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa, 243-8555 Japan;
тел./факс 1-888-534-8453, e-mail: sales.esdc@anritsu.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»); Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5
тел./факс (495)926-71-85; e-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»);
Адрес: 117418 Москва, Нахимовский пр., 31;
тел. (499)129-19-11, факс (499)129-99-96;
Принцип действия анализаторов основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего кварцевого генератора или от внешнего сигнала. В анализаторах используются цифровые узкополосные фильтры с полосой пропускания до 1 Гц.
Результаты измерений и режимы работы отображаются на цветном жидкокристаллическом дисплее. Внешнее управление анализаторами может осуществляться через интерфейсы GPIB, USB, Ethernet.
Анализаторы выпускаются в базовой конфигурации и с набором аппаратных и программных опций, которые могут быть установлены на заводе при заказе или дополнительно установлены в процессе эксплуатации.
Функциональные опции:
002 - опорный кварцевый генератор повышенной стабильности;
005 - демодулятор с диапазоном частот от 1 кГц до 31,25 МГц;
006 - демодулятор с диапазоном частот от 1 кГц до 10 МГц;
008 - предварительный усилитель;
010 - измеритель фазовых шумов;
020 - генератор сигналов с диапазоном частот от 250 кГц до 3,6 ГГц;
021 - генератор сигналов с диапазоном частот от 250 кГц до 6 ГГц;
022 - встроенный аттенюатор для генератора сигналов;
040 - диапазон частот от 9 кГц до 3,6 ГГц;
041 - диапазон частот от 9 кГц до 6 ГГц;
042 - диапазон частот от 9 кГц до 13,5 ГГц.
Программные опции анализа сигналов по телекоммуникационным стандартам: MX269010A - Mobile WiMAX Measurement Software;
MX269011A - W-CDMA/HSPA Downlink Measurement Software; MX269012A - W-CDMA/HSPA Uplink Measurement Software;
MX269013A - GSM/EDGE Measurement Software; MX269013A-001 - EDGE Evolution Measurement Software;
MX269015A - TD-SCDDMA Measurement Software;
MX269017A - Vector Modulation Analysis Measurement Software; MX269020A - LTE Downlink Measurement Software;
MX269021A - LTE Uplink Measurement Software; MX269022A - LTE TDD Downlink Measurement Software;
MX269024A - CDMA2000 Forward Link Measurement Software; MX269026A - EV-DO Forward Link Measurement Software.
Конструктивно анализаторы выполнены в виде моноблоков. Вид лицевой панели показан на рисунке 1, вид задней панели - на рисунке 2.

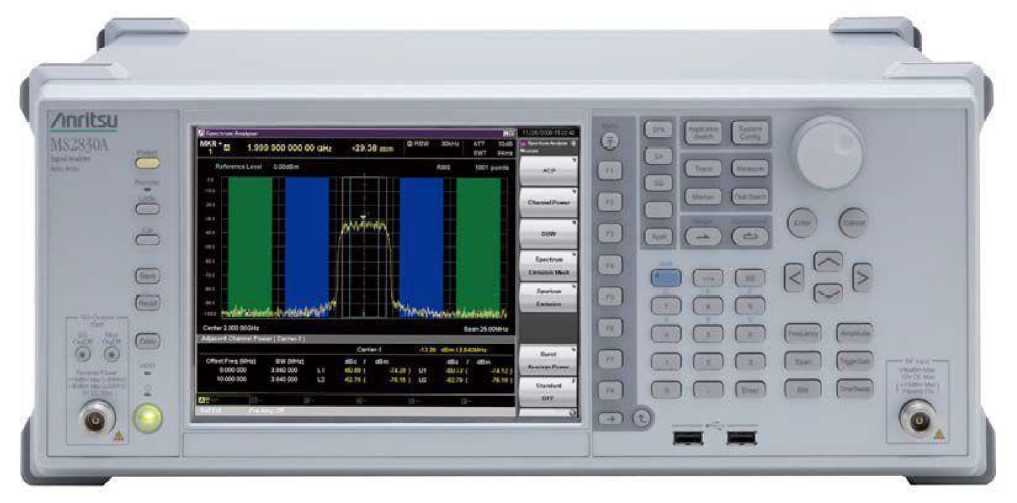

Рисунок 1 - Вид лицевой панели

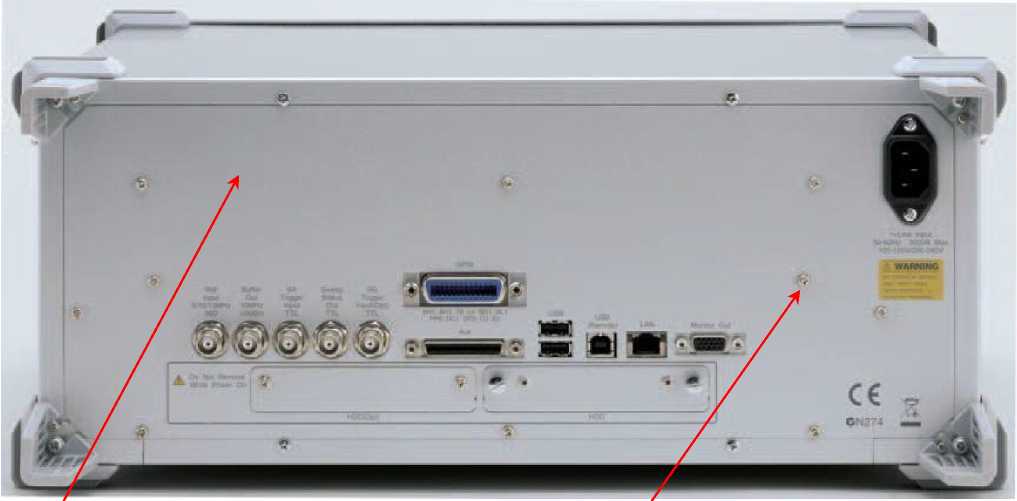

место пломбирования (краска под винт)
место для знака утверждения типа и знака поверки
Рисунок 2 - Вид задней панели
По условиям эксплуатации анализаторы соответствуют группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур от 5 до 45 оС.
Комплектность анализаторов приведена в таблице 3.
Таблица 3 - Комплектность
Наименование и обозначение |
Кол-во, шт. |
1 |
2 |
Анализатор сигналов MS2830A |
1 |
Кабель сетевой J0017F |
по заказу |
Карта памяти USB Z0541A |
1 |
Мышь компьютерная USB P0031A |
1 |
Опции |
по заказу |
Дополнительные принадлежности |
по заказу |
1 |
2 |
Компакт-диск с технической документацией и программным обеспечением “MS2830A Software” |
1 |
Руководство по эксплуатации на русском языке M-W3334AE-4.0RUS |
1 |
Методика поверки МП РТ 1468-2010 |
1 |
анализаторов сигналов MS2830A представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики | |
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот | |
опция 040 |
от 9 кГц до 3,6 ГГц |
опция 041 |
от 9 кГц до 6 ГГц |
опция 043 |
от 9 кГц до 13,5 ГГц |
Параметры опорного кварцевого генератора номинальное значение частоты относительный дрейф частоты 6о за 1 год, не более |
10 МГц |
стандартное исполнение |
± 1 10’6 |
опция 002 |
± |.|(р |
пределы основной допускаемой относительной погрешности частоты опорного генератора при температуре (23 ± 2) оС |
± N-5o, N - кол-во лет со дня выпуска |
дополнительная относительная погрешность частоты в рабочем диап (относительно частоты при температуре 23 °C), не более стандартное исполнение опция 002 |
азоне температур ±2,5 1б’6 1 2 1 О’* |
номинальный уровень мощности на выходе синхронизации, дБм1 |
от 0 до 10 |
Номинальные значения параметров сигнала внешней синхронизации | |
частота, МГц |
5; 10; 13 |
уровень мощности, дБм |
от минус 15 до 20 |
Полоса обзора | |
опция 040 |
0; от 300 Гц до 3,6 ГГц |
опция 041 |
0; от 300 Гц до 6 ГГц |
опция 043 |
0; от 300 Гц до 13,5 ГГц |
Полоса пропускания по уровню минус 3 дБ (в последовательности 1-3-10) |
от 1 Гц до 3 МГц; 50 кГц; 5 МГц; 10 МГц |
дополнительно с опцией 005, МГц |
20; 31,25 |
Полоса видеофильтра (в последовательности 1-3-10) |
от 1 Гц до 10 МГц |
Уровень фазовых шумов на частоте 500 МГц, не более, дБн/Гц | |
при отстройке 100 кГц |
минус 115 |
при отстройке 1 МГц |
минус 133 |
Диапазон установки опорного уровня логарифмическая шкала, дБм линейная шкала |
от минус 120 до 50 от 22,4 мкВ до 70,7 В |
1 |
2 |
Максимальный уровень мощности на входе |
30 дБм |
Усредненный уровень собственных шумов, не более, дБм (температура 23 ± 5 °С, полоса пропускания 1 Гц, ослабление входного аттенюатора 0 дБ) | |
без предварительного усилителя | |
на частоте 100 кГц |
минус 134 |
на частоте 1 МГц |
минус 144 |
в диапазоне частот от 30 МГц до 1 ГГц |
минус 153 |
в диапазоне частот от 1 до 2,4 ГГц в диапазоне частот свыше 2,4 до 3,5 ГГц в диапазоне частот свыше 3,5 до 6 ГГц |
минус 151 минус 149 минус 146 |
в диапазоне частот свыше 6 до 13,5 ГГц |
минус 142 |
с предварительным усилителем (опция 008) | |
на частоте 100 кГц |
минус 147 |
на частоте 1 МГц в диапазоне частот от 30 МГц до 1 ГГц в диапазоне частот свыше 1 до 2 ГГц |
минус 156 минус 163 минус 162 |
в диапазоне частот свыше 2 до 3,5 ГГц |
минус 160 |
в диапазоне частот свыше 3,5 до 6 ГГц |
минус 157 |
Нелинейность шкалы опорного уровня 3, не более, дБ | |
без предварительного усилителя при значениях уровня на смесителе 4 не более минус 20 дБм при значениях уровня на смесителе 4 от минус 20 до минус 10 дБм |
± 0,07 : 0.10 |
с предварительным усилителем (опция 008) | |
при значениях уровня на смесителе 4 не более минус 40 дБм |
±0.07 |
при значениях уровня на смесителе 4 от минус 40 до минус 30 дБм |
±0,10 |
Диапазон ослабления входного аттенюатора (ступенями по 2 дБ), дБ |
от 0 до 60 |
Пределы основной относительной погрешности ослабления входного аттенюатора относительно ослабления 10 дБ (температура 23 ± 5 °C), дБ | |
в диапазоне частот до 4 ГГц |
± 0,2 |
в диапазоне частот свыше 4 ГГц |
±0,75 |
Пределы основной относительной погрешности измерения уровня мощности (температура 23 ± 5 °C, ослабление входного аттенюатора 10 дБ), дБ | |
без предварительного усилителя, уровень мощности минус 10 дБм | |
в диапазоне частот от 9 до 300 кГц |
±1,0 |
в диапазоне частот свыше 300 кГц до 3,6 ГГц |
±0,35 |
в диапазоне частот свыше 3,6 до 13,5 ГГц |
± 1,5 дБ |
с предварительным усилителем, уровень мощности минус 30 дБм в диапазоне частот от 300 кГц до 3,6 ГГц в диапазоне частот свыше 3,6 до 13,5 ГГц |
± 0,65 ±1,8 |
Суммарная относительная погрешность измерения мощности: V + W + V, где 60 - основная относительная погрешность измерения уровня мощности; 6N - нелинейность шкалы опорного уровня; 5д- относительная погрешность входного аттенюатора. |
1 |
2 | |
Уровень гармонических искажений второго порядка, типовые значения, не более, дБн | ||
без предварительного усилителя | ||
на частотах от 10 до 0,3 ГГц, уровень на смесителе 4 минус 30 дБм на частотах свыше 0,3 до 2 ГГц, уровень на смесителе4 минус 10 дБм на частотах свыше 2 до 6,75 ГГц, уровень на смесителе 4 минус 10 дБ^ |
минус 60 минус 65 минус 70 | |
с предварительным усилителем | ||
на частотах от 10 до 0,3 ГГц, уровень на смесителе 4 минус 45 дБм |
минус 50 | |
на частотах свыше 0,3 до 3 ГГц, уровень на смесителе 4 минус 45 дБм |
минус 55 | |
Уровень собственных негармонических помех, типовые значения, дБ к в диапазоне частот от 9 кГц до 1 ГГц в диапазоне частот свыше 1 до 6 ГГц |
1 минус 100 минус 90 | |
Максимальное количество точек отсчетов на траектории |
10001 | |
КСВН входа, типовые значения, не более | ||
в диапазоне частот от 40 МГц до 3 ГГц в диапазоне частот свыше 3 до 6 ГГц в диапазоне частот свыше 6 до 13,5 ГГц |
1,2
| |
АНАЛИЗАТОР МОДУЛИРОВАННЫХ СИГНАЛОВ (опции 005, 006) | ||
Полоса частот анализа модулированных сигналов | ||
опция 005 |
от 1 кГц до 25 МГц; 31,25 МГц | |
опция 006 |
от 1 кГц до 10 МГц | |
Полоса пропускания |
от 1 Гц до 1 МГц | |
Неравномерность АЧХ в полосе анализа сигнала, не более |
± 0,31 дБ | |
ГЕНЕРАТОР СИГНАЛОВ (опции 020, 021) | ||
Диапазон частот | ||
опция 020 |
от 250 кГц до 3,6 ГГц | |
опция 021 |
от 250 кГц до 6 ГГц | |
Диапазон уровня мощности, дБм | ||
без опции 022 | ||
в диапазоне частот от 250 кГц до 25 МГц |
от минус 40 до + 2 | |
в диапазоне частот от 25 МГц до 6 ГГц |
от минус 40 до + 20 | |
с опцией 022 в диапазоне частот от 250 кГц до 25 МГц в диапазоне частот от 25 МГц до 6 ГГц |
от минус 136 до минус 3 | |
Пределы основной относительной погрешности установки уровня мощности при температуре 23 ± 5 °С, дБ | ||
без опции 022 | ||
на частотах от 250 кГц до 25 МГц при уровне не более 2 дБм 5 на частотах от 25 до 375 МГц при уровне не более 9 дБм ? на частотах от 375 МГц до 3,6 ГГц при уровне не более 9 дБм |
±0,5 ±0,5 ±0,5 | |
на частотах свыше 3,6 ГГц при уровне не более 4 дБм |
±0,8 | |
с опцией 022 | ||
на частотах от 250 кГц до 25 МГц при уровне от минус 110 до минус 3 дБм 5 |
±1,0 | |
на частотах от 25 до 100 МГц при уровне от минус 110 до 4 дБм 5 на частотах от 100 до 375 МГц при уровне от минус 1 10 до 4 дБм ? на частотах от 0,375 до 3,6 ГГц при уровне от минус 110 до 4 дБм |
±1,0 ±0,5 ±0,5 | |
на частотах свыше 3,6 ГГц при уровне от минус 110 до минус 1 дБм |
±0,8 |
1 |
2 |
Уровень гармоник на частотах свыше 1 МГц, не более 6 |
минус 30 дБн |
Виды внешней и внутренней модуляции: векторная; импульсная | |
Параметры встроенного генератора сигнала произвольной формы | |
разрешение по уровню |
14/15/16/бит |
диапазон частот |
от 20 кГц до 160 МГц |
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
Тип соединителей | |
вход анализатора спектра/анализатора сигналов |
N(f) |
выход генератора сигналов (опции 020, 021) |
N(f) |
вход синхронизации |
BNC(f) |
выход синхронизации |
BNC(f) |
Параметры питания от сети переменного тока | |
частота сети |
(50 ± 0,5) Гц |
напряжение сети |
(220 ± 20) В |
Потребляемая мощность, не более, В-А | |
с опцией 040/041 без остальных опций |
110 |
с опцией 043 без остальных опций |
130 |
с опциями 040/041, 020/021 и 022 без остальных опций |
170 |
с опциями 043, 020/021 и 022 без остальных опций |
190 |
Габаритные размеры (ширина х высота х глубина), мм, не более |
426 x 177x390 |
Масса, не более |
13,5 кг |
Диапазон рабочих температур, °C |
от 5 до 45 |
Диапазон температур транспортирования и хранения, °C |
от минус 20 до 60 |
Примечания к таблице 2:
-
1 Здесь и далее дБм обозначает дБ относительно 1 мВт.
-
2 Здесь и далее дБн обозначает уровень в дБ относительно уровня сигнала основной гармоники.
-
3 Без учета влияния собственных шумов .
-
4 Уровень на смесителе равен разности уровня входного сигнала и ослабления входного аттенюатора.
-
5 Типовое справочное значение.
-
6 Уровень мощности не более 0 дБм без опции 022, не более минус 5 дБм с опцией 022.
