Номер по Госреестру СИ: 76263-19
76263-19 Рефлектометры оптические
(MT9085A, MT9085B, MT9085C)
Назначение средства измерений:
Рефлектометры оптические МТ9085А, МТ9085В, МТ9085С (далее по тексту-рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Внешний вид.
Рефлектометры оптические
Рисунок № 1
Внешний вид.
Рефлектометры оптические
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений.
ПО разделено на две части:
-
- метрологически значимая часть ПО прошита в памяти микроконтроллера прибора.
-
- интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования места соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MT9085 Install vXXX |
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель рефлектометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим МТ9085А, МТ9085В, МТ9085С
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Техническая документация Anritsu Corporation, Япония
Поверка
Поверкаосуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ по ГОСТ 8.585-2013;
-
- рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заднюю панель рефлектометров (место нанесения указано на рисунке 2).
Изготовитель
Anritsu Corporation, Япония
Адрес: 5-1-1 Onna, Alsugi-shi, Kanagawa, 243-8555, Japan
Телефон: +81 46 223 1111
Web-сайт: www.anritsu.com
Заявитель
Общество с ограниченной ответственностью «Безопасная информационная зона»
(ООО «БИЗон»)
ИНН 9701036178
Адрес: 105066, г. Москва, ул. Ольховская, д. 4, корп. 2 офис 515
Телефон: +7 (499) 110-25-34
E-mail: info@bi.zone
Web-сайт: www.bi.zone
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают модификации МТ9085А, МТ9085В, МТ9085С, каждая из которых в свою очередь представлена рядом моделей. Модификация МТ9085А включает модели МТ9085А-053, МТ9085А-057, МТ9085А-063. Модификация МТ9085В включает модели МТ9085В-053, МТ9085В-055, МТ9085В-056, МТ9085В-057, МТ9085В-058, МТ9085В-063. Модификация МТ9085С включает модели МТ9085С-053, МТ9085С-057. Модификации отличаются набором длин волн, значениями динамического диапазона и мертвой зоны (Здесь и далее динамический диапазон - разность в децибелах между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов при максимальной длительности импульса для соответствующей модели, усреднении 3 минуты).
Каждая из моделей прибора может быть оборудована измерителем оптической мощности из ряда опций 004, 005, 007. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Конструктивно рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. На лицевой панели прибора расположены кнопки управления и цветной сенсорный дисплей. Прибор выполняет функции измерения, обработки, отображения и сохранения результатов измерений в удобном для оператора виде.
Прибор оборудован рядом портов:
-
- измерительный порт оптического рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора (совмещен со встроенным портом измерителя мощности);
-
- порт измерителя оптической мощности ряда опций 004, 005, 007;
-
- порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра;
-
- порт источника излучения видимого света на длине волны 650 нм для проверки целостности волоконной линии и определении изгибов оптического волокна (визуальный дефектоскоп).
В рефлектометре имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК) через стандартный USB порт.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование. Пломбируется место соприкосновения передней и задней панелей корпуса на нижней стороне прибора.
Общий вид рефлектометров представлен на рисунке 1.
Задняя панель рефлектометров со схемой пломбировки от несанкционированного доступа и местом нанесения знаков утверждения типа и поверки представлена на рисунке 2.

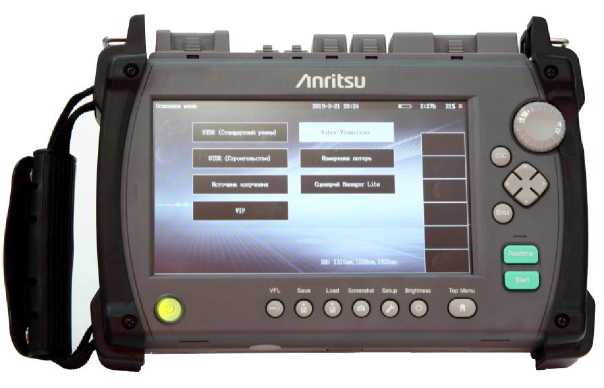

Рисунок 1 - Общий вид рефлектометров
Место нанесения
знака
утверждения типа
Место
нанесения знака поверки
Место
пломбирования

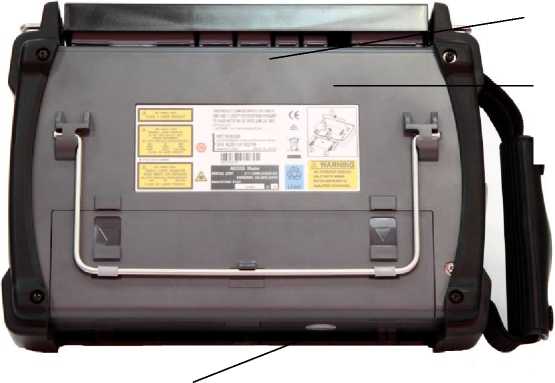

Рисунок 2 - Задняя панель рефлектометров со схемой пломбировки от несанкционированного доступа и местом нанесения знака утверждения типа и поверки
Таблица 10 -
Наименование |
Обозначение |
Количество |
Рефлектометр оптический МТ9085А, МТ9085В, МТ9085С* |
1 шт. | |
Аккумуляторная батарея |
1 шт. | |
Блок питания (сетевой адаптер) |
1 шт. | |
Сетевой шнур |
1 шт. | |
Руководство по эксплуатации русский/английский язык |
1 экз. | |
Краткое руководство по эксплуатации на CD-диске |
1 шт. | |
Заводской сертификат калибровки |
1 шт. | |
* Модификация и модель рефлектометров указывается при заказе |
Метрологические и основные технические характеристики приведены в таблицах 2 - 9.
Таблица 2 - Метрологические характеристики моделей рефлектометров модификации
МТ9085А
Наименование характеристики |
Значение | |||
МТ9085А-053 |
МТ9085А-057 |
МТ9085А-063 | ||
Тип волокна |
одномодовое 10/125 мкм |
одномодовое |
многомодовое | |
10/125 мкм |
62,5/125 мкм | |||
Рабочие длины волн, нм |
1310±25 |
1310±25 |
1310±25 |
850±30 |
1550±25 |
1550±25 1625±25 |
1550±25 |
1300±30 | |
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов) | ||||
при длительности импульса 20 мкс: |
39,0 |
37,0 |
39,0 |
- |
|
37,5 |
35,5 |
37,5 |
- |
- для длины волны 1625 нм |
- |
32,5 |
- |
- |
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов): - при длительности импульса 500 нс для длины | ||||
волны | ||||
850 нм |
- |
- |
- |
29 |
- при длительности импульса 4 мкс для длины | ||||
волны | ||||
1300 нм |
- |
- |
- |
28 |
Наименование характеристики |
Значение | |||
МТ9085А-053 |
МТ9085А-057 |
МТ9085А-063 | ||
Тип волокна |
одномодовое 10/125 мкм |
одномодовое 10/125 мкм |
многомодовое 62,5/125 мкм | |
Мертвая зона, м, не более: | ||||
- при измерении ослабления для длины волны 1310 нм |
5,0 |
6,0 |
5,0 |
4,0 |
- при измерении ослабления для длины волны 1550 нм |
5,5 |
6,5 |
5,5 |
5,0 |
-при измерении ослабления для длины волны 1625 нм |
7,5 | |||
Мертвая зона при измерении положения неоднородности, м |
1 | |||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 300,0 |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0 | ||
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 |
для длины волны 850 нм: 3, 10, 20, 30, 50, 100, 200, 500 | ||
для длины волны 1300 нм: 3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000 | ||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL= ±(1+340’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной | ||||
погрешности измерений ослабления, дБ |
±0,05- А, где А - измеряемое ослабление, дБ |
Таблица 3 - Метрологические характеристики моделей рефлектометров модификации МТ9085В
Наименование характеристики |
Значение | ||
МТ9085В-053 |
МТ9085В-055 |
МТ9085В-056 | |
Тип волокна |
одномодовое 10/125 мкм | ||
Рабочие длины волн, нм |
1310±25 1550±25 |
1310±25 1550±25 1650±5 |
1310±25 1490±25 1550±25 |
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов) при длительности импульса 20 мкс:
|
42 41 |
42 41 35 |
42 41 41 |
Мертвая зона, м, не более:
|
5,0 5,5 |
5,0
|
6,0 6,5 6,5 |
Мертвая зона при измерении положения неоднородности, м |
1 | ||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 300,0 | ||
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 | ||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL= ±(1+340’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м |
Наименование характеристики |
Значение | ||
МТ9085В-053 |
МТ9085В-055 |
МТ9085В-056 | |
Тип волокна |
одномодовое 10/125 мкм | ||
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ |
±0,05- А, где А - измеряемое ослабление, дБ |
Таблица 4 - Метрологические характеристики моделей рефлектометров модификации МТ9085В
Наименование характеристики |
Значение | |||
МТ9085В-057 |
МТ9085В-058 |
МТ9085В-063 | ||
Тип волокна |
одномодовое 10/125 мкм |
одномодовое |
многомодовое | |
10/125 мкм |
62,5/125 мкм | |||
Рабочие длины волн, нм |
1310±25 |
1310±25 |
1310±25 |
850±30 |
1550±25 |
1490±25 |
1550±25 |
1300±30 | |
1625±25 |
1550±25 1625±25 | |||
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов) при длительности импульса 20 мкс: - для длины волны 1310 нм |
40 |
42 |
42 | |
- для длины волны 1490 нм |
- |
41 |
- |
- |
- для длины волны 1550 нм |
39 |
41 |
41 |
- |
- для длины волны 1625 нм |
38 |
40 |
- |
- |
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов): | ||||
- при длительности импульса 500 нс для длины волны 850 нм |
29 | |||
- при длительности импульса 4 мкс для длины волны 1300 нм |
28 |
Наименование характеристики |
Значение | |||
МТ9085В-057 |
МТ9085В-058 |
МТ9085В-063 | ||
Тип волокна |
одномодовое 10/125 мкм |
одномодовое 10/125 мкм |
многомодовое 62,5/125 мкм | |
Мертвая зона, м, не более: | ||||
- при измерении ослабления для длины волны 1310 нм |
6,0 |
7,0 |
5,0 |
4,0 |
- при измерении ослабления для длины волны 1490 нм |
7,5 | |||
-при измерении ослабления для длины волны 1550 нм |
6,5 |
7,5 |
5,5 |
5,0 |
-при измерении ослабления для длины волны 1625 нм |
7,5 |
8,5 | ||
Мертвая зона при измерении положения неоднородности, м |
1 | |||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до 200,0; от 0 до 300,0 |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0 | ||
Длительность зондирующих импульсов, нс |
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000, 10000, 20000 |
для длины волны 850 нм: 3, 10, 20, 30, 50, 100, 200, 500 | ||
для длины волны 1300 нм: 3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000 | ||||
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL= ±(1+340’5L+6), где L - измеряемая длина, м; 6 - дискретность отсчета в измеряемом диапазоне длин, м | |||
Пределы допускаемой абсолютной | ||||
погрешности измерений ослабления, дБ |
±0,05- А, где А - измеряемое ослабление, дБ |
Таблица 5 - Метрологические характеристики моделей рефлектометров модификации
МТ9085С
Наименование характеристики |
Значение | ||
МТ9085С-053 |
МТ9085С-057 | ||
Тип волокна |
одномодовое 10/125 мкм |
одномодовое 10/125 мкм | |
Рабочие длины волн, нм |
1310±25 |
1310±25 | |
1550±25 |
1550±25 1625±25 | ||
Динамический диапазон измерений ослабления, дБ (усреднение 3 мин, по уровню 98% максимума шумов): - при длительности импульса 20 мкс для длины волны 1310 нм |
46 |
46 | |
- при длительности импульса 20 мкс для длины волны 1550 нм |
46 |
46 | |
- при длительности импульса 20 мкс для длины волны 1625 нм |
44 | ||
Мертвая зона, м, не более: - при измерении ослабления для длины волны 1310 нм |
3,8 |
3,8 | |
- при измерении ослабления для длины волны 1550 нм |
4,3 |
4,3 | |
- при измерении ослабления для длины волны 1625 нм |
4,8 | ||
Мертвая зона при измерении положения неоднородности, м | |||
Диапазоны измерений длины, км |
от 0 до 0,5; от 0 до 1,0; от 0 до 2,5; от 0 до 5,0; от 0 до 10,0; от 0 до 25,0; от 0 до 50,0; от 0 до 100,0; от 0 до | ||
200,0; от 0 до 300,0 | |||
Длительность зондирующих импульсов, |
3, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 4000, | ||
нс |
10000, 20000 | ||
Пределы допускаемой абсолютной |
AL= ±(1+340-5L+6), | ||
погрешности измерений длины, м |
где L - измеряемая длина, м; | ||
о - дискретность отсчета в измеряемом диапазоне | |||
длин, м | |||
Пределы допускаемой абсолютной |
±0,05- А, | ||
погрешности измерений ослабления, дБ |
где А - измеряемое ослабление, дБ |
Таблица 6 - Стандартный встроенный измеритель мощности (через порт OTDR)
Наименование характеристики |
Значение |
Отображаемые длины волн градуировки, нм:
|
1310, 1550, 1625, 1650 1310, 1490, 1550, 1625 |
Диапазон отображаемых значений средней мощности оптического излучения, дБм |
от -50 до -5 |
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки 1310 нм, 1550 нм, % |
±6,5 |
Таблица 7 - Измеритель оптической мощности (опции 004, 005, 007)
Наименование характеристики |
Значение | ||
Модель рефлектометра с опциями измерителя оптической мощности |
МТ9085А/В/С-007 |
МТ9085А/В/С-004 |
МТ9085А/В/С-005 |
Отображаемые длины волн, нм |
850, 1300, 1310, 1383, 1490, 1550, 1625, 1650 |
1310, 1383, 1490, 1550, 1625, 1650 | |
Диапазон длин волн исследуемого излучения, нм |
от 800 до 1700 |
от 1200 до 1700 | |
Диапазон измерений уровня средней мощности оптического излучения, дБм:
|
от -60 до +3 от -67 до +6 |
- | |
Диапазон измерений уровня средней мощности оптического излучения на длине волны 1550 нм, дБм |
от -50 до +23 |
от -43 до +30 | |
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, % на длинах волн градуировки:
|
±11,0 ±5,0 |
±5,0 |
Таблица 8 - Источник оптического излучения (через порт OTDR)
Наименование характеристики |
Значение |
Длины волн излучения, нм |
850±30, 1300±30, 1310±30, 1490±30, 1550±30, 1625±30, 1650±5 |
Уровень выходной мощности в непрерывном режиме, дБм |
-5±1,5 |
Нестабильность уровня мощности излучения источника за 1 мин, дБ, не более |
±0,1 |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - от сети переменного тока через блок питания (сетевой адаптер): напряжение переменного тока, В |
220±22 |
Наименование характеристики |
Значение |
частота переменного тока, Гц |
50,0±0,5 |
- от встроенной аккумуляторной батареи, В |
12 |
Габаритные размеры (с защитными резиновыми накладками), мм, не более: | |
- высота |
200 |
- ширина |
77 |
- длина |
284 |
Масса (включая аккумуляторную батарею), кг, не более |
1,9 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
- относительная влажность (без конденсации), %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
