Обозначение

Наименование

1

2

MS2840A-040

диапазон частот от 9 кГц до 3,6 ГГц

MS2840A-041

диапазон частот от 9 кГц до 6 ГГ ц

MS2840A-044

диапазон частот от 9 кГц до 26,5 ГГц

MS2840A-046

диапазон частот от 9 кГц до 44,5 ГГц

MS2840A-001

рубидиевый опорный генератор ^Х)

MS2840A-037

рубидиевый опорный генератор ^Х)

MS2840A-002

кварцевый опорный генератор повышенной стабильности ²⁾

MS2840A-006

полоса частот анализа сигналов 10 МГц ³⁾

MS2840A-005

расширение полосы частот анализа сигналов до 31,25 МГц ⁴⁾

MS2840A-009

расширение полосы частот анализа сигналов до 31,25 МГц ⁵⁾

• 1) отличие характеристик указано в таблице 3

• 2) стандартное исполнение для MS2840A-044, MS2840A-046

• 3) стандартное исполнение

• 4) стандартное исполнение для MS2840A-040, MS2840A-041, MS2840A-044

• 5) стандартное исполнение для MS2840A-046

1

2

MS2840A-077

расширение полосы частот анализа сигналов до 62,5 МГц

MS2840A-078

расширение полосы частот анализа сигналов до 125 МГц ¹⁾

MS2840A-008

предварительный усилитель с диапазоном частот от 100 кГц до 6 ГГ ц ²⁾

MS2840A-068

предварительный усилитель с диапазоном частот от 100 кГц до 44,5 ГГц ³⁾

MS2840A-069

предварительный усилитель с диапазоном частот от 100 кГц до 26,5 ГГц ⁴⁾

MS2840A-010

функция измерения фазовых шумов

MS2840A-011

дополнительный второй жесткий диск

MS2840A-016

предквалификационные испытания на соответствие стандартам ЭМС

MS2840A-017

функция измерения коэффициента шума

MS2840A-019

ступенчатый аттенюатор с шагом 2 дБ ⁵⁾

MS2840A-026

функция измерения коэффициента битовых ошибок (BER)

MS2840A-051

уменьшенный уровень собственных шумов

MS2840A-066

уменьшенный уровень фазовых шумов ⁶⁾

MS2840A-067

обход преселектора ⁷⁾

MS2840A-020

векторный генератор сигналов с диапазоном частот от 250 кГц до 3,6 ГГц ⁸⁾

MS2840A-021

векторный генератор сигналов с диапазоном частот от 250 кГц до 6 ГГц ⁸⁾

MS2840A-022

расширенный динамический диапазон векторного генератора ⁹⁾

MS2840A-027

увеличенное до 25640⁶ количество точек сигнала произвольной формы ^9,10)

MS2840A-028

генератор аддитивного белого гауссова шума ⁹⁾

MS2840A-029

аналоговый режим для опций MS2840A-020, MS2840A-021

MS2840A-088

аналоговый генератор сигналов с диапазоном частот от 100 кГц до 3 ГГц ^8,11)

MS2840A-189

векторный режим для опции MS2840A-088 ⁸⁾

• 1) при наличии опции MS2840A-077

• 2) до 3,6 ГГц для MS2840A-040

• 3) для MS2840A-046, метрологические характеристики нормируются до 40 ГГц

• 4) для MS2840A-044

• 5) для MS2840A-046

• 6) для MS2840A-040, MS2840A-041 в диапазоне частот от 9 кГц до 3,7 ГГц

• 7) для MS2840A-044, MS2840A-046

• 8) для MS2840A-040, MS2840A-041

• 9) при наличии опции MS2840A-020 или MS2840A-021

• 10) стандартное значение 6440⁶

• 11) недоступно при наличии опции MS2840A-020 или MS2840A-021

Наименование и обозначение

Кол-во

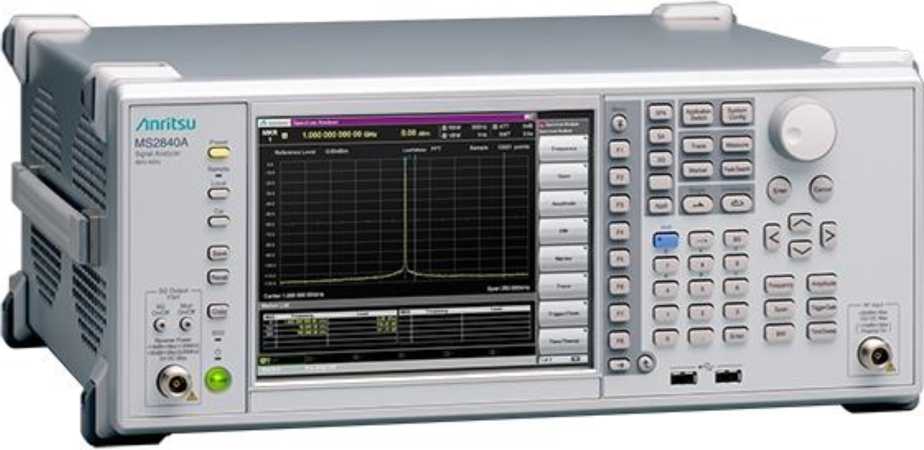

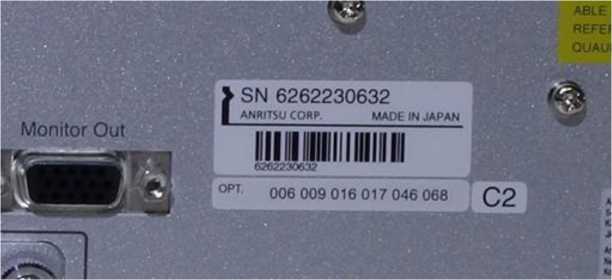

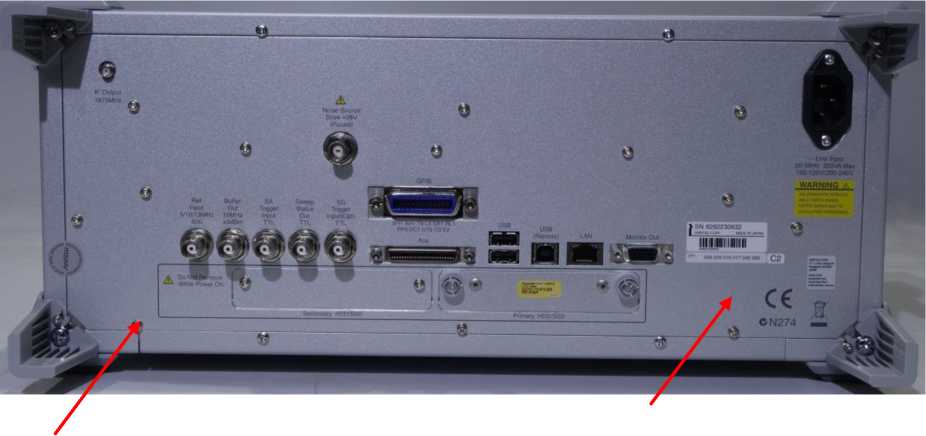

Анализатор спектра и сигналов MS2840A

1 шт.

Кабель сетевой

1 шт.

Флеш-накопитель USB

1 шт.

Манипулятор «мышь» USB

1 шт.

Руководство по эксплуатации M-W3812AE-18.0R

1 шт.

Методика поверки MS2840A/Mn-2021

1 шт.

Наименование

Значение

1

2

Диапазон частот

MS2840A-040

от 9 кГц до 3,6 ГГц

MS2840A-041

от 9 кГц до 6 ГГц

MS2840A-044

от 9 кГц до 26,5 ГГц

MS2840A-046

от 9 кГц до 44,5 ГГц ¹⁾¹

Разрешение по частоте, Гц

1

Параметры опорного генератора синхронизации

Номинальное значение частоты, МГц

10

стандартное исполнение для MS2840A-040, MS2840A-041

Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки ²⁾

±1М0^-6

Пределы допускаемого относительного дрейфа частоты

±Г10"⁶ за 1 год

Пределы температурной нестабильности частоты в рабочем диапазоне температур ³⁾

±2,5М0^-6

опция MS2840A-002 ⁴⁾

Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки ²⁾

±2,240’⁸

Пределы допускаемого относительного дрейфа частоты

±Г10’⁷ за 1 год

Пределы относительной погрешности частоты в течение 24 часов через 5 минут после включения питания

±5М0^-8

Пределы температурной нестабильности частоты в рабочем диапазоне температур ³⁾

±2М0^-8

• 1) метрологические характеристики нормируются до 40 ГГц

• 2) при температуре окружающего воздуха (23 ±5) ^оС, через 1 час после включения питания

• 3) типовое справочное значение

• 4) стандартное исполнение для MS2840A-044, MS2840A-046

1

2

опции MS2840A-001, MS2840A-037 ¹⁾

Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки ²⁾

±1М0^-10

Пределы допускаемого относительного дрейфа частоты

±Г10"⁹ за 1 год

Пределы относительной погрешности частоты в течение 24 часов ³⁾

±1 •10^-9

Пределы температурной нестабильности частоты в рабочем диапазоне температур

±1 •10^-9

Относительный уровень фазовых шумов, нормализованный к полосе пропускания 1 Гц, не более, дБ/Г ц

стандартное исполнение ⁴⁾

при отстройке 10 кГц и 100 кГц

-123

при отстройке 1 МГц

-135

опция MS2840A-066 ⁵⁾

при отстройке 1 кГц

-122

при отстройке 10 кГц и 100 кГц

-133

Максимальный уровень измерения мощности, дБм ⁶⁾

без предварительного усилителя ⁷⁾

+30

с предварительным усилителем ⁸⁾

+10

Диапазон ослабления входного аттенюатора, дБ

от 0 до 60

Шаг ступеней ослабления входного аттенюатора, дБ

2 ⁹’¹⁰)

Пределы допускаемой относительной погрешности ослабления входного аттенюатора на частотах F (относительно ослабления 10 дБ), дБ ^11,12)

300 кГц < F < 4 ГГц

±0,20

4 ГГц < F < 13,8 ГГц

±0,75

13,8 ГГц < F < 26,5 ГГц

±0,80

26,5 ГГц < F < 40 ГГц

±1,0

• 1) типовые справочные значения характеристик

• 2) при температуре окружающего воздуха (23 ±5) ^оС, через 1 час после включения питания

• 3) через 7 минут после включения питания для MS2840A-001, через 15 минут после включения питания для MS2840A-037

• 4) на частоте 1 ГГц, при температуре окружающего воздуха (23 ±5) ^оС

• 5) для MS2840A-040, MS2840A-041 на частоте 500 МГц, полоса обзора < 1 МГц при температуре окружающего воздуха (23 ±5) ^оС

• 6) здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт

• 7) при ослаблении входного аттенюатора > 10 дБ

• 8) при ослаблении входного аттенюатора 0 дБ

• 9) для MS2840A-046 при наличии опции MS2840A-019

• 10) для MS2840A-046 без опции MS2840A-019 шаг 10 дБ на частотах > 6 ГГц в режиме Frequency Band Mode Normal

• 11) без предварительного усилителя, при температуре окружающего воздуха (23 ±5) ^оС

• 12) в режиме Frequency Band Mode Normal

1

2

Диапазон установки опорного уровня, дБм

в режиме анализатора спектра

от -120 до +50

в режиме анализатора сигналов

от -130 до +50

Разрешение установки опорного уровня, дБ

0,01

Пределы допускаемой относительной нелинейности опорного уровня, дБ ¹⁾

без предварительного усилителя

при уровне на смесителе ²⁾ < -20 дБм

±0,07

при уровне на смесителе ²⁾ < -10 дБм

±0,10

с предварительным усилителем (ПУ)

при уровне на ПУ ³⁾ < -40 дБм

±0,07

при уровне на ПУ ³⁾ < -30 дБм

±0,10

Полоса обзора анализатора спектра

MS2840A-040

0; от 300 Гц до 3,6 ГГц ⁴⁾

MS2840A-041

0; от 300 Гц до 6 ГГц ⁴⁾

MS2840A-044

0; от 300 Гц до 26,5 ГГц

MS2840A-046

0; от 300 Гц до 44,5 ГГц

Пределы относительной погрешности установки полосы обзора, % ⁵⁾

±0,2

Полоса пропускания анализатора спектра (дискретные значения)

от 1 Гц до 3 МГц,

500 Гц, 50 кГц, 2 МГц, 5; 10; 20; 31,5 МГц

Относительный уровень гармонических искажений второго порядка на частотах F, дБ, не более ⁵⁾

MS2840A-040, MS2840A-041

без предварительного усилителя ⁶⁾

10 МГц < F < 300 МГц

-60

300 МГц < F < 2 ГГц

-65

с предварительным усилителем ⁷⁾

10 МГц < F < 300 МГц

-50

300 МГц < F < 3 ГГц

-55

• 1) без активации опции MS2840A-051, без учета собственных шумов

• 2) уровень на смесителе равен разности уровня входного сигнала и ослабления входного аттенюатора

• 3) уровень на предварительном усилителе равен разности уровня входного сигнала и ослабления входного аттенюатора

• 4) до 1 МГц при активации опции MS2840A-066

• 5) типовое справочное значение

• 6) при уровне на смесителе -30 дБм

• 7) при уровне на предварительном усилителе -45 дБм

1

2

MS2840A-044, MS2840A-046

без предварительного усилителя ^1,2)

10 МГц < F < 300 МГц

-60

300 МГц < F < 2 ГГц ³⁾

-65

с предварительным усилителем ^2,4)

10 МГц < F < 300 МГц

-50

300 МГц < F < 2 ГГц

-55

2 ГГц < F < 13,25 ГГц

-45

13,25 ГГц < F < 22,25 ГГц

-40

Уровень собственных негармонических помех, дБм, не более ^6,7)

1 МГц < F < 1 ГГц

-100

1 ГГц < F < 26,5 ГГц

-90

26,5 ГГц < F < 44,5 ГГц

-80

Усредненный уровень собственных шумов анализатора спектра на частотах F,

нормализованный к полосе пропускания 1 Гц, дБм, не более ⁹⁾

MS2840A-040, MS2840A-041 без опции MS2840A-008 (предварительный усилитель),

без опции MS2840A-066

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-151

2,4 ГГц < F < 3,6 ГГц ¹⁰⁾

-149

3,5 ГГц < F < 6 ГГц ¹¹⁾

-146

MS2840A-040, MS2840A-041 без опции MS2840A-008 (предварительный усилитель),

с включенной опцией MS2840A-066

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-133

1 МГц < F < 10 МГц

-143

10 МГц < F < 30 МГц

-149

30 МГц < F < 1 ГГц

-152

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,6 ГГц ¹⁰⁾

-147

3,5 ГГц < F < 6 ГГц ¹¹⁾

-144

1) при уровне на смесителе -30 дБм

2) без активации опции MS2840A-067

3) в режиме Frequency Band Mode Normal

4) при уровне на предварительном усилителе -45 дБм

5) при ослаблении входного аттенюатора 0 дБ

6) для опций MS2840A-077, MS2840A-078 в полосе частот анализа до 31,25 МГц

7) типовые справочные значения

8) при температуре окружающего воздуха (23 ±5) ^оС, режим детектора Sample

9) в режиме Frequency Band Mode Normal

10) до 3,5 ГГц для MS2840A-041

11) для MS2840A-041

1

2

MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель включен), без опции MS2840A-066

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-165

2 ГГц < F < 3,5 ГГц

-164

3,5 ГГц < F < 6 ГГц

-161

MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель включен), с опцией MS2840A-066, опция MS2840A-066 отключена

100 кГц

-146 ¹⁾

1 МГц

-155

30 МГц < F < 1 ГГц

-165

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-162

3,5 ГГц < F < 6 ГГц

-158

MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель включен), с опцией MS2840A-066, опция MS2840A-066 включена

100 кГц

-146 ¹⁾

1 МГц

-155

30 МГц < F < 1 ГГц

-162

1 ГГц < F < 2 ГГц

-161

2 ГГц < F < 3,5 ГГц

-158

3,5 ГГц < F < 3,7 ГГц

-154

MS2840A-044, MS2840A-046 без опции MS2840A-068/069 (предварительный усилитель), без опции MS2840A-067

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-151

13,5 ГГц < F < 18,3 ГГц

-149

18,3 ГГц < F < 26,5 ГГц

-146

26,5 ГГц < F < 34 ГГц

-146

34 ГГц < F < 40 ГГц

-144

40 ГГц < F < 44,5 ГГц

-140 ¹⁾

1) типовое справочное значение

1

2

MS2840A-046 без опции MS2840A-068 (предварительный усилитель), с опцией MS2840A-019, без опции MS2840A-067

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-150

13,5 ГГц < F < 18,3 ГГц

-149

18,3 ГГц < F < 26,5 ГГц

-146

26,5 ГГц < F < 34 ГГц

-146

34 ГГц < F < 40 ГГц

-142

40 ГГц < F < 44,5 ГГц

-137 ¹⁾

MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный усилитель), предварительный усилитель отключен, без опции MS2840A-067

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-147

13,5 ГГц < F < 18,3 ГГц

-145

18,3 ГГц < F < 26,5 ГГц

-141

26,5 ГГц < F < 34 ГГц

-141

34 ГГц < F < 40 ГГц

-135

40 ГГц < F < 44,5 ГГц

-132 ¹⁾

1) типовое справочное значение

1

2

MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный усилитель), предварительный усилитель включен, без опции MS2840A-067

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 18,3 ГГц

-163

18,3 ГГц < F < 26,5 ГГц

-160 (-157) ²⁾

26,5 ГГц < F < 34 ГГц

-160

34 ГГц < F < 40 ГГц

-157

40 ГГц < F < 44,5 ГГц

-149 ¹⁾

MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), предварительный усилитель включен, с опцией MS2840A-019, без опции MS2840A-067

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 18,3 ГГц

-163

18,3 ГГц < F < 26,5 ГГц

-160

26,5 ГГц < F < 34 ГГц

-159

34 ГГц < F < 40 ГГц

-156

40 ГГц < F < 44,5 ГГц

-149 ¹⁾

• 1) типовое справочное значение

• 2) в скобках указано значение для MS2840A-044

1

2

MS2840A-044, MS2840A-046 без опции MS2840A-068/069 (предварительный усилитель), с опцией MS2840A-067, обход преселектора: ON/OFF Common

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-147

13,5 ГГц < F < 18,3 ГГц

-145

18,3 ГГц < F < 26,5 ГГц

-141

26,5 ГГц < F < 34 ГГц

-141

34 ГГц < F < 40 ГГц

-135

40 ГГц < F < 44,5 ГГц

-132 ¹⁾

MS2840A-046 без опции MS2840A-068 (предварительный усилитель),

с опциями MS2840A-019, MS2840A-067, обход преселектора: ON/OFF Common

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-147

13,5 ГГц < F < 18,3 ГГц

-145

18,3 ГГц < F < 26,5 ГГц

-141

26,5 ГГц < F < 34 ГГц

-140

34 ГГц < F < 40 ГГц

-135

40 ГГц < F < 44,5 ГГц

-129 ¹⁾

1) типовое справочное значение

1

2

MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный усилитель), предварительный усилитель отключен,

с опцией MS2840A-067, обход преселектора: ON/OFF Common

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-142

13,5 ГГц < F < 18,3 ГГц

-140

18,3 ГГц < F < 26,5 ГГц

-136

26,5 ГГц < F < 34 ГГц

-136

34 ГГц < F < 40 ГГц

-131

40 ГГц < F < 44,5 ГГц

-128 ¹⁾

MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), предварительный усилитель отключен,

с опциями MS2840A-019, MS2840A-067, обход преселектора: ON/OFF Common

9 кГц < F < 100 кГц

-120

100 кГц < F < 1 МГц

-134

1 МГц < F < 10 МГц

-144

10 МГц < F < 30 МГц

-150

30 МГц < F < 1 ГГц

-153

1 ГГц < F < 2,4 ГГц

-150

2,4 ГГц < F < 3,5 ГГц

-147

3,5 ГГц < F < 6 ГГц

-144

6 ГГц < F < 13,5 ГГц

-142

13,5 ГГц < F < 18,3 ГГц

-140

18,3 ГГц < F < 26,5 ГГц

-136

26,5 ГГц < F < 34 ГГц

-135

34 ГГц < F < 40 ГГц

-131

40 ГГц < F < 44,5 ГГц

-125 ¹⁾

1) типовое справочное значение

1

2

MS2840A-044 с опцией MS2840A-069 (предварительный усилитель), предварительный усилитель включен,

с опцией MS2840A-067, обход преселектора: ON

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 13,5 ГГц

-158

13,5 ГГц < F < 18,3 ГГц

-157

18,3 ГГц < F < 26,5 ГГц

-152

MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), предварительный усилитель включен,

с опцией MS2840A-067, обход преселектора: ON

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 18,3 ГГц

-161

18,3 ГГц < F < 26,5 ГГц

-156

26,5 ГГц < F < 34 ГГц

-152

34 ГГц < F < 40 ГГц

-151

40 ГГц < F < 44,5 ГГц

-143 ¹⁾

MS2840A-044 с опцией MS2840A-069 (предварительный усилитель), предварительный усилитель включен,

с опцией MS2840A-067, обход преселектора: OFF

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 13,5 ГГц

-162

13,5 ГГц < F < 18,3 ГГц

-160

18,3 ГГц < F < 26,5 ГГц

-159

1) типовое справочное значение

1

2

MS2840A-046 с опцией MS2840A-069 (предварительный усилитель),

предварительный усилитель включен,

с опцией MS2840A-067, обход преселектора: OFF

100 кГц

-147 ¹⁾

1 МГц

-156

30 МГц < F < 1 ГГц

-166

1 ГГц < F < 2 ГГц

-164

2 ГГц < F < 3,5 ГГц

-163

3,5 ГГц < F < 6 ГГц

-160

6 ГГц < F < 18,3 ГГц

-164

18,3 ГГц < F < 26,5 ГГц

-159

26,5 ГГц < F < 34 ГГц

-157

34 ГГц < F < 40 ГГц

-155

40 ГГц < F < 44,5 ГГц

-146 ¹⁾

Пределы основной относительной погрешности измерения мощности на частотах F, дБ ^2,3,4)

MS2840A-040, MS2840A-041 без включенного предварительного усилителя ⁵⁾

9 кГц < F < 300 кГц

±1,0

300 кГц < F < 4 ГГц ⁶⁾

±0,35

4 ГГц < F < 6 ГГц ⁷⁾

±1,5

MS2840A-040, MS2840A-041 с включенным предварительным усилителем ⁹⁾

100 кГц < F < 300 кГц

±1,0

300 кГц < F < 4 ГГц ⁶⁾

±0,65

4 ГГц < F < 6 ГГц ⁷⁾

±1,8

MS2840A-044, MS2840A-046 без включенного предварительного усилителя ⁵⁾

9 кГц < F < 300 кГц

±1,0

300 кГц < F < 4 ГГц

±0,35

4 ГГц < F < 13,8 ГГц

±1,5

13,8 ГГц < F < 40 ГГц

±2,5

MS2840A-044, MS2840A-046 с включенным предварительным усилителем ⁸⁾

100 кГц < F < 300 кГц

±1,0

300 кГц < F < 4 ГГц

±0,65

4 ГГц < F < 13,8 ГГц

±1,8

13,8 ГГц < F < 26,5 ГГц

±2,5

26,5 ГГц < F < 40 ГГц

±3,5

1) типовое справочное значение

2) при температуре окружающего воздуха (23 ±5) ^оС

3) ослабление входного аттенюатора 10 дБ

4) в режиме Frequency Band Mode Normal

5) измеряемый уровень мощности -10 дБм

6) 300 кГц < F < 3 ГГц при включенной опции MS2840A-066

7) 3 ГГц < F < 3,7 ГГц при включенной опции MS2840A-066

8) измеряемый уровень мощности -30 дБм

1

2

Пределы суммарной относительной погрешности измерения уровня мощности на частотах F, дБ ^1,2)

MS2840A-040, MS2840A-041 без включенного предварительного усилителя

300 кГц < F < 4 ГГц ³⁾

±0,5

4 ГГц < F < 6 ГГц ⁴⁾

±1,8

MS2840A-040, MS2840A-041 с включенным предварительным усилителем, без включенной опции MS2840A-066

300 кГц < F < 4 ГГц ³⁾

±1,0

4 ГГц < F < 6 ГГц ⁴⁾

±1,8

MS2840A-044, MS2840A-046 без включенного предварительного усилителя

300 кГц < F < 4 ГГц

±0,5

4 ГГц < F < 13,8 ГГц

±1,8

13,8 ГГц < F < 40 ГГц

±3,0

MS2840A-044, MS2840A-046 с включенным предварительным усилителем

300 кГц < F < 4 ГГц

±1,0

4 ГГц < F < 6 ГГц

±1,8

6 ГГц < F < 13,8 ГГц

±2,0

13,8 ГГц < F < 26,5 ГГц

±3,0

26,5 ГГц < F < 40 ГГц

±4,0

Полоса частот анализа сигналов (дискретные значения)

стандартное исполнение

от 1 кГц до 25 МГц;

31,25 МГц

опция MS2840A-077

дополнительно: 50; 62,5 МГц

опция MS2840A-078

дополнительно:

50; 62,5; 100; 125 МГц

Частота дискретизации анализа сигналов

стандартное исполнение

от 2 кГц до 50 МГц

опция MS2840A-077

от 2 кГц до 100 МГц

опция MS2840A-078

от 2 кГц до 200 МГц

Пределы неравномерности амплитудно-частотной характеристики в полосе частот анализа сигналов, дБ ⁵⁾

±0,31

• 1) определяется формулой So² + 5n² + 5a², где 5о - основная относительная погрешность измерения уровня мощности, 5n - нелинейность опорного уровня, 5a- относительная погрешность ослабления входного аттенюатора

• 2) при температуре окружающего воздуха (23 ±5) ^оС

• 3) 300 кГц < F < 3 ГГц при включенной опции MS2840A-066

• 4) 3 ГГц < F < 3,7 ГГц при включенной опции MS2840A-066

• 5) типовое справочное значение

1 2

Параметры векторного генератора сигналов ¹⁾

Диапазон частот

опция MS2840A-020

от 250 кГц до 3,6 ГГц

опция MS2840A-021

от 250 кГц до 6 ГГц

Разрешение по частоте, Гц

0,01

Диапазон установки уровня мощности, дБм

стандартное исполнение

на частотах < 25 МГц

от -40 to +2

на частотах > 25 МГц

от -40 to +20

опция MS2840A-022

на частотах < 25 МГц

от -136 to -3

на частотах > 25 МГц

от -136 to +15

Разрешение по мощности, дБ

0,01

Пределы относительной погрешности установки уровня мощности P на частотах F, дБ ^{2 3)}

стандартное исполнение

F < 25 МГц, -40 дБм < P < +2 дБм

±0,5

25 МГц < F < 375 МГц, -40 дБм < P < +9 дБм

±0,5

375 МГц < F < 3,6 ГГц, -40 дБм < P < +9 дБм

±0,5

F > 3,6 ГГц, -40 дБм < P < +4 дБм

±0,8

опция MS2840A-022

F < 25 МГц, -110 дБм < P < -3 дБм

±1,0

25 МГц < F < 100 МГц, -110 дБм < P < +4 дБм

±1,0

100 МГц < F < 3,6 ГГц, -110 дБм < P < +4 дБм

±0,5

F > 3,6 ГГц, -110 дБм < P < -1 дБм

±0,8

100 МГц < F < 3,6 ГГц, -127 дБм < P < -110 дБм

±1,0

F > 3,6 ГГц, -127 дБм < P < -110 дБм

±2,5

Параметры аналогового генератора сигналов ⁴⁾

Диапазон частот

от 100 кГц до 3 ГГц

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности, дБм

на частотах < 25 МГц

от -136 to -3

на частотах > 25 МГц

от -136 to +15

Пределы относительной погрешности установки уровня мощности P на частотах F, дБ ^{2 3)}

100 кГц < F < 250 кГц, -110 дБм < P < -3 дБм

±3,0

250 кГц < F < 25 МГц, -110 дБм < P < -3 дБм

±1,0

25 МГц < F < 100 МГц, -110 дБм < P < +4 дБм

±1,0

100 МГц < F < 3,6 ГГц, -110 дБм < P < +4 дБм

±0,5

• 1) опции MS2840A-020, MS2840A-021 для MS2840A-040, MS2840A-041

• 2) при температуре окружающего воздуха (23 ±5) ^оС, для гармонического сигнала

• 3) типовые справочные значения

• 4) опция MS2840A-088 для MS2840A-040, MS2840A-041

1

2

Тип высокочастотного входного разъема

MS2840A-040, MS2840A-041, MS2840A-044

^розетка)

MS2840A-046

K(розетка)

Габаритные размеры, мм

ширина

426

высота

177

глубина

390

Масса, кг, не более

MS2840A-040, MS2840A-041

14,5

MS2840A-044, MS2840A-046 ²⁾

15,3

Напряжение электросети, В

от 200 до 250

Номинальное значение частоты электросети, Г ц

50

Максимальная потребляемая мощность, В^А

350

Рабочие условия применения

температура окружающего воздуха, °C

от 0 до 50

относительная влажность воздуха, %, не более

95 (без конденсата)

• 1) установлена опция MS2840A-020 или MS2840A-021

• 2) не включая другие опции

• 3) типовые справочные значения
