Номер по Госреестру СИ: 46681-11
46681-11 Системы оптические измерительные
(МТ9090А)
Назначение средства измерений:
Системы оптические измерительные МТ9090А предназначены для измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, мощности оптического излучения, длины волны и проведения анализа оптического спектра.

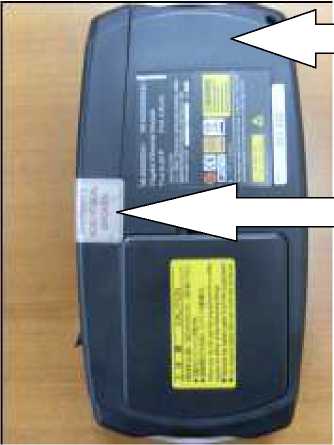

Внешний вид.
Системы оптические измерительные
Рисунок № 1

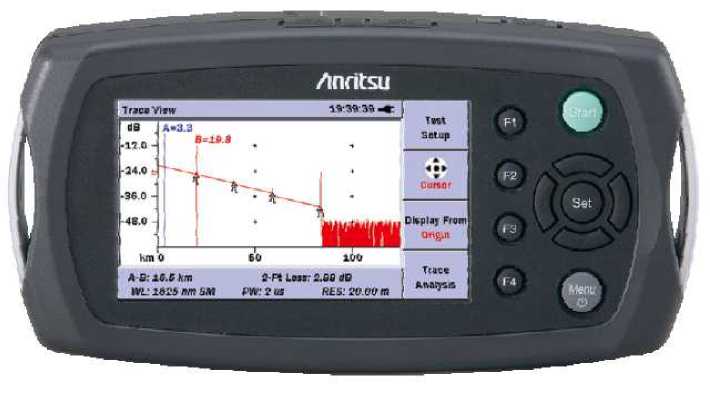

Внешний вид.
Системы оптические измерительные
Рисунок № 2
Внешний вид.
Системы оптические измерительные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2021
Номер записи - 135382
ID в реестре СИ - 357782
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модуль MU909014C6-058, модуль MU909014B1-056, модуль MU909014B-056 № 6C00031476, модуль MU909014B-056 SN 6C00008097, мод.MU909014B-056, мод. MU909014B-056, мод. MT9090A, Без модификации, OTDR модуль MU909014B-056 № 6C00031478, MU909014B-056 № 6С0008113, MU909014B-056, MU909014A-053, MTS 5000, MT9090A/MU909015B1, MT9090A, модуль MU909014B-056, MT9090A, MT9081, AnritsuМТ9090А мод. MU909014B, -,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 156
Выдано извещений - 0
Кол-во периодических поверок - 91
Кол-во средств измерений - 46
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1630 от 2016.10.27 Об утверждениии типов СИ (117 позиций)
№460 от 2016.04.22 О продлении срока действия свидетельств об утверждении типа средств измерений
№1872 от 2011.04.20 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 46671-11 по 46706-11, 39262-11)
№600 от 2017.03.22 О продлении срока действия свидетельств (12 позиций)
Наличие аналогов СИ: Системы оптические измерительные (МТ9090А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Anritsu Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
|
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54110-13 15.06.2023 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
55303-13 30.08.2023 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
|
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
|
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Системы оптические измерительные (МТ9090А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Макрорегиональный филиал "Северо-Запад" ПАО "Ростелеком" (1642) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Концепт Эксперт" (RA.RU.310529) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 18 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 2 | 0 | 3 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 5 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 1 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 3 | 0 | 11 | 0 | 9 | 0 | 9 | |
| Ростовский филиал ОАО "Ростелеком" (1642) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Самарский филиал ОАО "Ростелеком" (1642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КИА" (РОСС RU.0001.310033) | 11 | 5 | 6 | 0 | 10 | 5 | 5 | |||
| ФБУ «Ярославский ЦСМ» (RA.RU.311391) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| Самарский филиал ПАО "Ростелеком" МРФ "Волга" (1642) | 6 | 0 | 5 | 0 | 4 | 0 | 4 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Ростовский филиал ПАО "Ростелеком" МРФ Юг (1642) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| Хабаровский филиал ПАО "Ростелеком" МРФ "Дальний Восток" (1642) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы оптические измерительные (МТ9090А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
11928 | 11404 |
|
ФБУ Иркутский ЦСМ Иркутская область |
12405 | 11404 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7927 | 11404 |
|
ФБУ Красноярский ЦСМ Красноярский край |
9896 | 11404 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
13344 | 11404 |
Программное обеспечение
Интегрированное программное обеспечение позволяет контролировать процесс тестирования, осуществлять необходимые настройки, а также получать контекстную помощь.
Программное обеспечение защищено от несанкционированного доступа паролем.
Метрологически значимая часть программного обеспечения системы оптической измерительной представляет программный продукт «MT9090A». Идентификационные данные (признаки) метрологически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения | |
|
MT9090A с модулем MU909011A |
MU909011A |
2.04 |
2.04 |
fbe34056 |
GetCRC ver0.30 |
|
MT9090A с модулем MU909014/15 |
MU909014/1 5 |
1.01 |
1.01 |
9ccba0b8 |
GetCRC ver0.30 |
|
MT9090A с модулем MU909020A |
MU909020A |
1.07 |
1.07 |
E50D3ED5 |
CRC32 |
Влияние метрологически значимой части программного обеспечения на метрологические характеристики системы оптической измерительной MT9090A не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части системы оптической измерительной MT9090A. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус систем оптических измерительных МТ9090А методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Системы оптические измерительные МТ9090А. Руководство по эксплуатации», раздел 3.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системам оптическим измерительным МТ9090АГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации»;
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки»;
Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно - оптических системах передачи информации. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи.
Поверка
Поверкаосуществляется по документам:
-
- Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» (для систем оптических измерительных MT9090A с модулями рефлектометра оптического MU9090XY-Z),
-
- МИ 2505-98 Рекомендация. «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения и оптические тестеры малогабаритные в волоконно-оптических системах передачи. Методика поверки» (для измерителей мощности, встроенных в модули рефлектометров оптических MU9090XY-Z систем оптических измерительных МТ9090А),
-
- Р 50.2.069-2009 «Государственная система обеспечения единства измерений. Спектроанализаторы оптические в волоконно - оптических системах передачи информации. Методика поверки» (для систем оптических измерительных MT9090A с модулем анализатора спектра оптического MU909020A).
Основные средства поверки:
-
1 Рабочий эталон единицы длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины (0,2 +1x10’5L) м, где L - измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.
-
2 Рабочий эталон единицы средней мощности оптического излучения «РЭСМ-В» (ГР № 26440-04).
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности: (10-9 - 10-2) Вт. Диапазоны длин волн исследуемого излучения: (600 - 900; 1250 - 1350; 1480 - 1700) нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала на длинах волн калибровки 2,5 %, в рабочем спектральном диапазоне 5 %.
-
3 Рабочий эталон единицы длины волны оптического излучения для волоконнооптических систем связи и передачи информации РЭ ДВ (ГР № 32225-06).
Основные метрологические характеристики:
Длины волн лазерных источников излучений, нм 1310±10/1550±10/1625±10; ширина спектра по уровню 0,5 (для 1550 нм) не более 1 пм; средняя мощность оптического излучения, не менее 1 мВт; характеристики источника излучения на основе суперлюминесцентного диода и газонаполненной кюветы с ацетиленом (входят в состав рабочего эталона): средняя мощность оптического излучения не менее 50 мкВт, рабочий спектральный диапазон линий поглощения от 1510 до 1540 нм, относительная погрешность определения длин волн не более 540-6.
-
4 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ±1,5 %.
Изготовитель
фирма «Anritsu Corporation», Япония.5-1-1 Онна, Атсуги-ши, Канагава-кен, 243-8555 Япония
Телефон: +81-46-296-6514
Факс: +81-46-225-8358
info@anritsu.com
Заявитель
ООО «Сайрус Системе Технологии»,121087, г.Москва, ул.Новозаводская, д.8,корп.4
Тел./факс: (495) 937 59 59
info@syrus.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail: vniiofi@vniiofi.ru
Системы оптические измерительные МТ9090А представлены модулями анализатора спектра оптического MU909020A; модулями рефлектометров оптических MU909011А/А1/А2/А3-050/060, MU909015B/B1 -056/066, MU909014B/B1 -056/066,
MU909014A/A1-053/063 и MU909014A/A1-054/064, а также измерителями мощности, встроенными в модули рефлектометров оптических MU909011A2/А3-050/060, MU909015B/B1-056/066, MU909014B/B1-056/066, далее по тексту - MU9090XY-Z, где MU9090XY-Z - модификации модулей рефлектометров оптических, определяемые в соответствии со схемой обозначения, показанной на рисунке 1.
MU9090XY-Z
|
050 |
длина волны 1550 нм, тип полировки разъема UPC |
|
060 |
длина волны 1550 нм, тип полировки разъема APC |
|
053 |
длина волны 1625 нм, тип полировки разъема UPC |
|
063 |
длина волны 1625 нм, тип полировки разъема APC |
|
054 |
длина волны 1650 нм, тип полировки разъема UPC |
|
064 |
длина волны 1650 нм, тип полировки разъема APC |
|
056 |
длины волн 1310/1550 нм, тип полировки разъема UPC |
|
066 |
длины волн 1310/1550 нм, тип полировки разъема APC |
|
А |
с одной длиной волны без опций |
|
А1 |
с одной длиной волны и опцией визуального локатора дефектов (ВЛД1)) |
|
А2 |
с одной длиной волны и опцией встроенного измерителя оптической мощности |
|
А3 |
с одной длиной волны и опцией ВЛД |
|
В |
с двумя длинами волн без опций |
|
В1 |
с двумя длинами волн и с опцией ВЛД |
|
11 |
Тип модулей рефлектометров оптических с динамическим диапазоном 7 дБ |
|
14 |
Тип модулей рефлектометров оптических с динамическим диапазоном до 32,5 дБ |
|
15 |
Тип модулей рефлектометров оптических с динамическим диапазоном до 37 дБ |
1) источник видимого (красного) света, с помощью которого можно визуально оценить целостность волоконно-оптической линии.
Рисунок 1 - Схема конфигурации модулей рефлектометров оптических системы оптической измерительной МТ9090А
Принцип действия систем оптических измерительных МТ9090А с модулями рефлектометров оптических MU9090XY-Z основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Принцип действия измерителей мощности, встроенных в модули рефлектометров оптических MU9090XY-Z, основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Встроенный источник оптического излучения основан на полупроводниковых лазерах или светодиодах.
Принцип действия систем оптических измерительных МТ9090А с модулями анализатора спектра оптического MU909020A основан на измерении уровня поступающего на вход прибора оптического излучения в зависимости от длины волны, обработки полученной информации и представлении полученных результатов на дисплее прибора.
Системы оптические измерительные МТ9090А c модулями рефлектометра оптического MU9090XY-Z позволяют проводить тестирование трассы по обнаружению неоднородностей, а также проводить оценку качества соединений оптических волокон в режиме локализации неоднородностей, представляющем результаты в виде таблицы событий. Измеритель мощности, встроенный в модуль рефлектометра оптического MU9090XY-Z, позволяет проводить измерение уровня средней мощности оптического излучения.
Системы оптические измерительные МТ9090А c модулями анализатора спектра оптического MU909020A позволяют проводить измерения длины волны и мощности каналов CWDM. Результаты измерений могут быть представлены в графическом и табличном режимах. Графический режим показывает уровень мощности на канал в единицах уровня мощности - дБм1. Табличный режим показывает длину волны и мощность для каждого найденного канала в табличном виде.
Системы оптические измерительные МТ9090А выполнены в прямоугольном корпусе в виде переносного прибора, имеют модульную конструкцию, позволяющую заменять модули в полевых условиях.
Для осмотра разъемов оптического волокна в приборе имеется опция видеомикроскопа (VIP), позволяющая обнаруживать загрязненные или поврежденные разъемы путем отображения увеличенного изображения поверхности разъемов.
Имеется возможность работы в автономном режиме от встроенной аккумуляторной батареи Li-Ion с индикатором состояния.
Внешний вид системы оптической измерительной МТ9090А приведен на рисунке 2.
Схема пломбирования от несанкционированного доступа и обозначение места для размещения наклеек приведена на рисунке 3.
Рисунок 2 - Внешний вид системы оптической измерительной МТ9090А
Место для размещения наклеек
Наклейка с пломбирующим эффектом
Рисунок 3 - Схема пломбирования от несанкционированного доступа и обозначение места для размещения наклеек
систем оптических измерительных МТ9090А приведены в таблицах 2-5.
Таблица 2 - систем оптических измерительных МТ9090А с модулями рефлектометров оптических MU909011A/A1/A2/A3-050/060, MU909015B/B1-056/066, MU909014B/B1-056/066, MU909014A/A1-053/063 и MU909014A/A1-054/064
|
Модель |
MU909011A/A1/A2 /А3-050/060 |
MU909015B/B1- 056/066 |
MU909014B/B1 -056/066 |
MU909014A/ A1-053/063 |
MU909014A/ A1-054/064 |
|
Тип волокна |
Одномодовое (SMF) 10/125 мкм | ||||
|
Рабочие длины волн, нм |
1550±30 |
1310±20 1550±20 |
1310±20 1550±20 |
1625±15 |
1650±15 |
|
Динамический диапазон измерений ослаб-ления3), дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) |
54) |
35/34 |
30,5/29 |
30,5 |
30,5 |
|
Мертвая зона, м, не более -при измерении ослабления.............. -при измерении положения неодно родности........................... |
5 |
5 |
5 |
5 |
5 |
|
1 |
1 |
1 |
1 |
1 | |
|
Длительность зондирующих импульсов, нс |
10 |
5, 10, 20, 50, 100, 200, 500, 1000, 2000, 5000, 10000, 20000 | |||
|
Диапазоны измеряемых длин, км |
0-1; 0-2,5; 0-10 |
0-0,5; 0-1; 0-2,5; 0-5; 0-10; 0-25; 0-50; 0-125; 0-250 | |||
|
Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ/дБ |
±0,3 |
±0,05 | |||
|
Пределы допускаемой абсолютной погрешности при измерении длины, AL, м |
AL = ±(1 + 3x10’5L+6); где L - измеряемая длина, м; 6- дискретность отсчета в измеряемом диапазоне длин, м | ||||
-
3) Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин.
-
4) при длительности импульса 10 нс.
Таблица 3 - измерителей мощности, встроенных в модули рефлектометров оптических систем оптических измерительных МТ9090А
|
MU909011A2M3-050/060 |
MU909015B/B1 -056/066, MU909014B/B1-056/066 | |
|
Длины волн калибровки, нм |
1550 |
1310/1490/1550/1625/1650 |
|
Рабочий диапазон длин волн, нм |
от 1520 до 1580 |
от 1300 до 1650 |
|
Диапазон измерений уровня оптической мощности, дБм, в рабочем диапазоне длин волн |
от минус 45 до минус 5 |
от минус 50 до минус 5 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ |
± 0,55) |
± 0,56) |
| ||
Таблица 4 - системы оптической измерительной МТ9090А с модулем анализатора спектра оптического MU909020A
|
Диапазон измерений длины волны, нм |
18 каналов от 1250 до 1650 по МСЭ-Т G.694.2 |
|
Пределы допускаемой абсолютной погрешности измерений длины волны в каналах, нм |
± 1 |
|
Диапазон отображаемого значения уровня средней мощности излучения, дБм |
от минус 40 до плюс 10 |
|
Пределы допускаемой абсолютной погрешности измерений уровня средней мощности оптического излучения в канале, дБ (при уровне входной мощности минус 10 дБм) |
± 0,5 |
Таблица 5 - Общие технические характеристики системы оптической измерительной МТ9090А
|
Питание осуществляется:
|
220±22 50±0,5 |
|
Г абаритные размеры, мм, не более |
190 x 96 x 48 |
|
Масса (включая батарею), кг, не более |
0,8 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 0 до 50 |
|
- относительная влажность воздуха (без конденса- | |
|
ции), %, не более |
80 |
