Номер по Госреестру СИ: 78305-20
78305-20 Анализаторы устройств беспроводной связи
(MD8475B)
Назначение средства измерений:
Анализаторы устройств беспроводной связи MD8475B (далее - анализаторы)
предназначены для измерения и воспроизведения амплитудно-частотных характеристик и параметров модуляции радиотехнических сигналов, анализа функционирования систем беспроводных сетей связи.

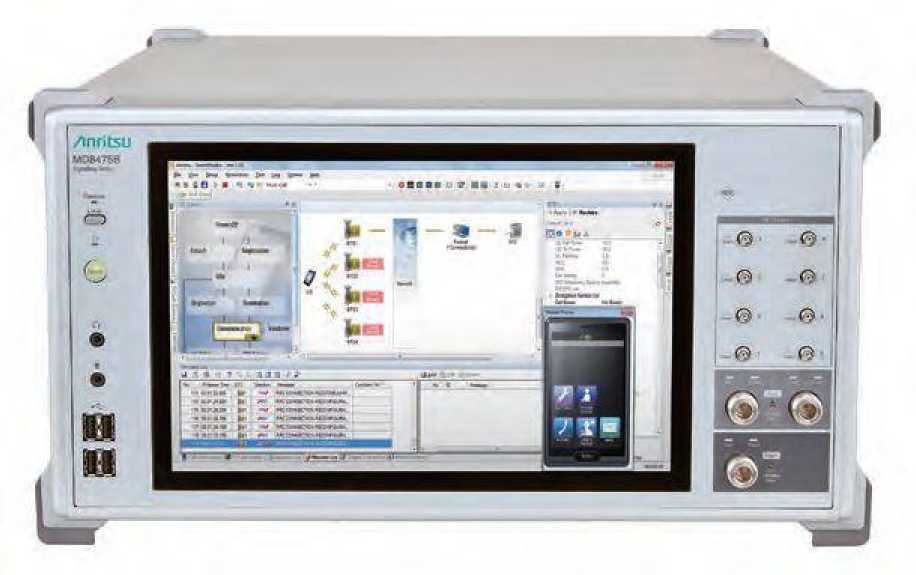

Внешний вид.
Анализаторы устройств беспроводной связи
Рисунок № 1

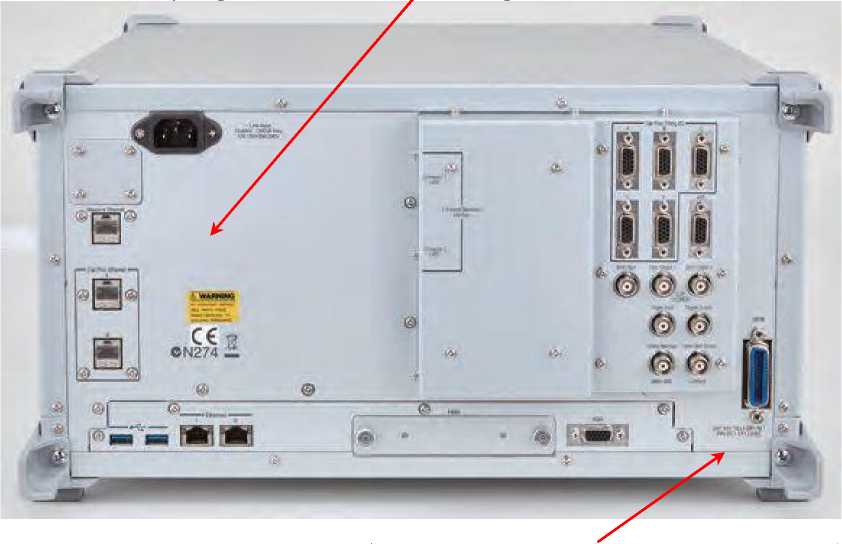

Внешний вид.
Анализаторы устройств беспроводной связи
Рисунок № 2
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства - 04.06.2025
Номер записи - 177441
ID в реестре СИ - 1364565
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, MD8475B, ANRITSU MD8475B, -,
Производитель
Изготовитель - Фирма "Anritsu Corporation"
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1035 от 2020.06.04 ПРИКАЗ об утверждении типов СИ 45 КИБ
Наличие аналогов СИ: Анализаторы устройств беспроводной связи (MD8475B)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Anritsu Corporation"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16672-97 |
Анализаторы сетевые PDH/SDH, MP1550A, MP1550B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
16711-97 |
Измерители мощности оптического излучения, ML9002A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19082-99 |
Анализатор цифровых СВЧ систем, ME4510B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19136-00 |
Рефлектометры оптические с блоком оптическим MW0947B, MW9060A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19137-00 |
Измерители оптической мощности, ML9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
19142-00 |
Источники излучения стабилизированные, MG9001A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20216-00 |
Рефлектометр оптический с оптическим блоком, MW910C (рефлектор) MH955C/C1(блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20217-00 |
Рефлектометр оптический с оптическим блоком, MW9060A (рефлектор) MW0947B (блок) Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
20754-01 |
Анализатор цифровых трактов, MP 1552 B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
22868-02 |
Анализатор спектра, MS710F Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23032-02 |
Анализатор спектра оптический, MS9710A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
23056-02 |
Ваттметр оптический, ML910B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
26077-03 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27217-04 01.08.2009 |
Рефлектометры оптические, MW9076 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27545-04 |
Анализатор электрических цепей, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27546-04 |
Частотомер, Anritsu MF76A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27686-04 01.10.2009 |
Анализаторы цифровых потоков, MP 1570А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27911-04 |
Приборы для измерений параметров линий передачи и мощности сигнала, Site Master S331D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27912-04 |
Приборы для измерений параметров линий передачи и спектра сигнала, Site Master S332С Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27913-04 |
Приборы для измерений параметров линий передачи, спектра и мощности сигнала, Site Master S332D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27914-04 |
Приборы для измерений коэффициента стоячей волны и потерь на отражение, Site Master S331C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
27915-04 |
Приборы для измерений параметров линий передачи СВЧ, Site Master S251C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28652-05 |
Анализатор спектра, MS 2665C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28725-05 |
Генератор-синтезатор, MG 3692A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28726-05 |
Анализатор цифровых сетей, MD 1230A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
28807-05 |
Анализатор спектра оптический, MS9710C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29637-05 01.08.2010 |
Анализаторы параметров линий передачи, S251C, S331D, S332D, MS2711D, MT8212B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29638-05 |
Анализаторы параметров цепей, 54147A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
29833-05 |
Анализатор параметров цепей векторный, 37369D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
31951-06 01.07.2011 |
Анализаторы спектра, MS2721A, MT8220A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
32676-06 01.10.2011 |
Рефлектометры оптические, MT9081 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33346-06 |
Приборы для измерений параметров линий передачи, Site Master S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33624-06 01.01.2012 |
Анализаторы цифровых потоков, MP 1590A, MP 1590B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
33865-07 01.03.2012 |
Анализаторы цифровых сетей, MD1230B, MD1231A1, MT7407A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35715-07 01.09.2012 |
Анализаторы спектра, MS2721B, MS2723B, MS2724B, MS8911B, MT8222A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
35992-07 26.12.2017 |
Анализаторы параметров линий передачи, S810D, S820D Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
36044-07 |
Анализатор электрических цепей векторный, Anritsu MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
1 год | |
37016-08 01.02.2013 |
Рефлектометры оптические, MT9083A/A1 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37016-10 01.08.2015 |
Рефлектометры оптические, MT9083A/B/C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37021-08 01.02.2013 |
Тестеры оптические, CMA-50 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37094-08 01.03.2013 |
Анализаторы параметров цепей векторные, MS2024A, MS2026A, MS2034A, MS2036A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
37631-08 |
Генератор сигналов сверхвысокочастотный, Wiltron 68369A/NV Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
38518-08 |
Анализатор электрических цепей векторный, Anritsu MS4624B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
40669-09 |
Анализатор радиосвязи, MT8820A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
41261-09 01.09.2014 |
Анализаторы спектра, MS2661C, MS2663C, MS2665C, MS2667C, MS2668C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
41262-09 01.09.2014 |
Генераторы сигналов измерительные, MG3691B, MG3692B, MG3693B, MG3694B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45034-10 01.08.2015 |
Системы оптические измерительные, CMA5000a Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
45345-10 29.06.2025 |
Анализаторы сигналов, MS2830A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
46681-11 22.04.2021 |
Системы оптические измерительные, МТ9090А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
48199-11 30.09.2026 |
Анализаторы сигналов, MS2830A-044, MS2830A-045 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
52905-13 |
Анализатор электрических цепей, MS4630B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54110-13 15.06.2023 |
Анализаторы спектра оптические, MS9740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
54767-13 13.07.2023 |
Рефлектометры оптические, MT9083A2, MT9083B2, MT9083C2 Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
55303-13 30.08.2023 |
Генераторы сигналов, MG3710A, MG3740A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
59184-14 |
Анализатор радиосвязи, MT8820C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ |
1 год |
62208-15 03.11.2021 |
Анализаторы цифровых потоков, МТ1100А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
70035-17 28.12.2022 |
Тестеры протоколов сигнализации, MD8475A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72481-18 |
Анализаторы сигналов, МS2692А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
72480-18 |
Анализаторы сигналов, МS2690А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
75804-19 19.08.2024 |
Анализаторы оборудования беспроводных локальных сетей, MT8862A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76263-19 27.09.2024 |
Рефлектометры оптические, MT9085A, MT9085B, MT9085C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
76761-19 28.11.2024 |
Анализаторы радиокоммуникационные, MT8821C Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
77297-20 30.01.2025 |
Генераторы сигналов, MG3710E Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
78305-20 04.06.2025 |
Анализаторы устройств беспроводной связи, MD8475B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79609-20 20.11.2025 |
Анализаторы цифровых потоков, Network Master Pro MT1000A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
79570-20 20.11.2025 |
Анализаторы спектра оптические, MS9740B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
82459-21 04.08.2026 |
Анализаторы спектра и сигналов MS2840A, MS2840A Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
86266-22 26.07.2027 |
Анализаторы устройств беспроводной связи, МТ8000А Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
89983-23 |
Анализаторы устройств беспроводной связи, МТ8852B Фирма "Anritsu Corporation" (ЯПОНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Анализаторы устройств беспроводной связи (MD8475B)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | |
ООО "КИА" (РОСС RU.0001.310033) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы устройств беспроводной связи (MD8475B)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы, параметров передачи и приема сигналов, и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MD8475B Firmware |
Номер версии (идентификационный номер) |
не ниже 9.00 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам устройств беспроводной связи MD8475BГосударственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (утверждена приказом Росстандарта от 30.12.2019 г. № 3461)
Поверка
Поверкаосуществляется по документу МР8475В/МП-2020 «ГСИ. Анализаторы устройств беспроводной связи MD8475B. Методика поверки», утвержденному АО «АКТИ-Мастер» 18.03.2020 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS 725, регистрационный номер 45344-10;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- преобразователь измерительный NRP-Z21, регистрационный номер 37008-08;
-
- анализатор сигналов MS2830A с опциями 008 и 043, регистрационный номер 45345-10;
-
- генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
Изготовитель
Фирма “Anritsu Corporation”, Япония
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa 243-8555, Japan
Тел./факс +81-46-223-1111
Web-сайт: https://www.anritsu.com E-mail: support.esdc@anritsu.com
Заявитель
Представительство ООО «Анритсу ЭМЕА Лтд.»
Адрес: 125009, г. Москва, ул. Тверская, д.16, стр.1, этаж 9, офис 901Б, комната 1.1
Тел.: +7 (495) 363-16-94, факс: +7 (495) 935-89-62
E-mail: sales.russia@anritsu.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)
Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314 Тел./факс: +7 (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, опорный генератор синхронизации, управляющий контроллер.
Анализаторы выпускаются в модификациях, которые отличаются набором установленных по предварительному заказу аппаратных и программных опций, предназначенных для измерений и анализа сигналов различных стандартов радиосвязи.
Перечень аппаратных и основных программных опций приведен в таблице 1.
Таблица 1 - Перечень аппаратных и основных программных опций
Обозначение |
Наименование |
1 |
2 |
АППАРАТНЫЕ ОПЦИИ | |
MD8475B-002 |
Добавление второй группы генераторов/анализаторов сигналов |
MD8475B-004 |
Интерфейсы ввода/вывода для добавления фединга |
MD8475B-005 |
Опция IP Extension |
MD8475B-020 |
Модуль GSM |
MD8475B-070 |
Модуль LTE/W-CDMA/HSPA/HSPA Evolution/DC-HSDPA |
MD8475B-071 |
Модуль LTE/W-CDMA/ HSPA/HSPA Evolution/DC-HSDPA с расширенным функционалом |
ОСНОВНЫЕ ПРОГРАММНЫЕ ОПЦИИ | |
MX847502B |
Поддержка имитации нескольких сот |
MX847503A |
Автоматизация испытаний SmartStudio Manager |
MX847504A |
Библиотека управления для испытаний смартфонов |
MX847506B |
Приложение для радиочастотных измерений |
MX847508B |
Поддержка интерфейса мультимедиа |
MX847510B |
Имитация W-CDMA |
MX847520B |
Имитация GSM/GPRS |
MX847550B |
Имитация LTE |
MX847570B |
Приложение SmartStudio |
MX847580B |
Имитация PSAP (eCall/ERA-GLONASS/NG-eCall) и EGTS для устройств, входящих в состав систем “ЭРА-ГЛОНАСС”/“eCall” |
Управление работой анализаторов осуществляется с лицевой панели или дистанционно по интерфейсам GPIB (IEEE488.2) и LAN (Ethernet 10/100/1000Base-T).
Конструктивно анализаторы выполнены в виде настольного моноблока. Общий вид анализаторов со стороны лицевой панели показан на рисунке 1, общий вид со стороны задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
Рисунок 1 - Общий вид анализаторов (лицевая панель)
место нанесения знака утверждения типа и знака поверки
схема пломбировки от несанкционированного доступа (стикер)
Рисунок 2 - Общий вид анализаторов (задняя панель)
Таблица 5 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
Анализатор устройств беспроводной связи MD8475B |
1 шт. |
Опции |
по заказу |
Кабель сетевой |
1 шт. |
Накопитель USB с документацией |
1 шт. |
Манипулятор «мышь» |
1 шт. |
Клавиатура |
1 шт. |
Кабель интерфейсный LAN |
1 шт. |
Тестовые СИМ-карты |
2 шт. |
Руководство по эксплуатации M-W3808AE-6.0 |
1 шт. |
Методика поверки MD8475B/Mn-2020 |
1 шт. |
представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
ОПОРНЫЙ ГЕНЕРАТОР СИНХРОНИЗАЦИИ | |
Частота, МГ ц |
10 |
Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °C |
±2,2-10’8 |
Относительный годовой дрейф частоты, не более |
±1,0-10’7 |
Частота сигнала на входе внешней синхронизации, МГц |
10 ±0,0001 |
ПЕРЕДАЮЩАЯ ЧАСТЬ (ГЕНЕРАТОРЫ СИГНАЛОВ) | |
Диапазон частот, МГц |
от 350 до 6000 |
Разрешение по частоте, МГ ц |
0,1 |
Диапазон установки уровня мощности на частотах F, порты «MAIN», «AUX», дБм | |
опция MD8475B-020 (GSM) |
от -130 до -25 |
опции MD8475B-070/071 (LTE), F < 3800 МГц |
от -130 до -27 |
опции MD8475B-070/071 (LTE), F > 3800 МГц |
от -130 до -32 |
опции MD8475B-070/071 (W-CDMA), F < 3600 МГц |
от -130 до -27 |
Диапазон установки уровня мощности на частотах F, порты «DL», дБм опции MD8475B-020 (GSM) ..........................................................опции MD8475B-070/07I.....(L I E). F 3800 МГц................................................................................................................ |
от -1 15 до -3 от -115 до -5 |
опции MD8475B-070/071 (LTE), F > 3800 МГц |
от -115 до -10 |
опции MD8475B-070/071 (W-CDMA), F < 3600 МГц |
от -115 до -5 |
Разрешение по уровню мощности, дБ |
0,1 |
Пределы допускаемой относительной погрешности уровня мощности на частотах F при температуре от 20 до 30 °C после автоподстройки, дБ | |
порты «MAIN» при уровне не менее -120 дБм | |
F < 3800 МГц |
±1,7 |
F> 3800 МГц |
±2,0 |
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. |
Окончание таблицы 3
1 |
2 |
порты «AUX» при уровне не менее -120 дБм | |
F<3800 МГц |
±1,0 |
F> 3800 МГц |
±1,3 |
порты «DL» при уровне не менее -110 дБм | |
F < 3800 МГц |
±1,0 |
F> 3800 МГц |
±1,3 |
Относительный уровень негармонических помех, дБ, не более 1) |
-30 |
Относительный уровень гармоник, дБ, не более |
-25 |
Модуль вектора ошибки сигналов с цифровой модуляцией, %, не более | |
сигнал по стандарту W-CDMA, F < 2700 МГц |
±3,5 |
сигнал по стандарту GSM, F < 2700 МГц |
±1,5 |
сигнал по стандарту LTE, F < 6000 МГц |
±3,5 |
ПРИЕМНАЯ ЧАСТЬ (АНАЛИЗАТОРЫ СИГНАЛОВ) | |
Диапазон частот, МГц |
от 350 до 6000 |
Разрешение по уровню мощности, дБ |
0,1 |
Диапазон измерения уровня мощности на частотах F, дБм | |
опция MD8475B-020 (GSM), F < 2700 МГц |
от -30 до +40 |
опции MD8475B-070/071 (W-CDMA), F < 2700 МГц |
от -60 до +35 |
опции MD8475B-070/071 (LTE), F < 5000 МГц |
от -50 до +35 |
опции MD8475B-070/071 (LTE), F > 5000 МГц |
от -20 до +35 |
Пределы допускаемой относительной погрешности измерения уровня мощности на частотах | |
F при температуре от 20 до 30 °C после автоподстройки, дБ | |
опции MD8475B-020 (GSM) |
±1,1 |
опции MD8475B-070/071 (W-CDMA) |
±1,1 |
опции MD8475B-070/071 (LTE) | |
400 МГц < F < 3800 МГц |
±1,1 |
3800 МГц < F < 5000 МГц |
±1,4 |
F > 5000 МГц |
±1,6 |
Нелинейность 6 измерения мощности на частотах F при минимальном уровне мощности | |
Pmin и разности уровней мощности IP1 - P2I, дБ, не более 2) | |
опция MD8475B-020 (GSM), F < 2700 МГц | |
Pmin > -30 дБм, IP1 - P2I < 40 дБ |
±0,35 |
опции MD8475B-070/071 (W-CDMA), F < 2700 МГц | |
Pmin > -50 дБм, IP1 - P2I < 40 дБ |
±0,35 |
Pmin > -60 дБм, IP1 - P2I < 40 дБ |
±0,60 |
опции MD8475B-070/071 (LTE) | |
Pmin > -50 дБм, 400 МГц < F < 3800 МГц, IP1 - P2I < 40 дБ |
±0,35 |
Pmin > -40 дБм, 3800 МГц < F < 5000 МГц, IP1 - P2I < 30 дБ |
±0,35 |
Pmin > -20 дБм, F > 5000 МГц, IP1 - P2I < 20 дБ |
±0,4 |
1) Типовое справочное значение. | |
2) Нелинейность 6 определяется по формуле 6 = [(Р1изм - Р2изм)/(Р1 - P2)], где P1 и P2 - | |
значения двух уровней мощности на входе приемника, P1 изм и Р2изм - измеренные | |
приемником значения этих уровней мощности. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип высокочастотных соединителей порты «MAIN» порты «AUX» |
N(0 SMA(f) |
Напряжение сети питания частотой 50 Гц |
от 180 до 250 |
Потребляемая мощность, В^А, не более |
1350 |
Габаритные размеры (ширина х высота х глубина), мм |
426 х 222 х 578 |
Масса, кг, не более |
40 |
Рабочие условия применения температура окружающей среды, °C относительная влажность воздуха, %, не более |
от 5 до 40 90 (без конденсата) |
