Номер по Госреестру СИ: 76761-19
76761-19 Анализаторы радиокоммуникационные
(MT8821C)
Назначение средства измерений:
Анализаторы радиокоммуникационные MT8821C (далее - анализаторы) предназначены для измерения амплитудно-частотных характеристик радиотехнических сигналов и анализа функционирования систем мобильной радиосвязи.
Внешний вид.
Анализаторы радиокоммуникационные
Рисунок № 1
Программное обеспечение
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы, параметров передачи и приема сигналов, и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
MT8821C Firmware |
Номер версии (идентификационный номер) |
не ниже 30.80 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам радиокоммуникационным MT8821C
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2^109 Гц (утверждена приказом Росстандарта от 29.05.2018 г. № 1053)
Поверка
Поверкаосуществляется по документу МТ8821С/МП-2019 «ГСИ. Анализаторы радиокоммуникационные MT8821C. Методика поверки», утвержденному АО «АКТИ-Мастер» 14.09.2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый FS725, регистрационный номер 45344-10;
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- преобразователь измерительный NRP-Z21, регистрационный номер 37008-08;
-
- анализатор сигналов MS2830A с опциями 008 и 043, регистрационный номер 45345-10;
-
- генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13;
-
- мультиметр 3458A, регистрационный номер 25900-03;
-
- калибратор универсальный 9100 с опцией 250, регистрационный номер 25985-09;
-
- измеритель нелинейных искажений автоматический С6-11, регистрационный номер 9081-83.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
Изготовитель
Фирма “Anritsu Corporation”, Япония
Адрес: 5-1-1 Onna, Atsugi-shi, Kanagawa 243-8555, Japan
Тел./факс: +81-46-223-1111
Web-сайт: https://www.anritsu.com
E-mail: support.esdc@anritsu.com
Заявитель
Представительство ООО «Анритсу ЭМЕА Лтд.»
Адрес: 125009, г. Москва, ул. Тверская, д.16, стр.1, этаж 9, офис 901Б, комната 1.1
Тел.: +7 (495) 363-16-94, факс: (495)935-89-62
E-mail: sales.russia@anritsu.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, этаж 3, офис 310-314 Тел./факс: +7 (495) 926-71-70
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, опорный генератор синхронизации, управляющий контроллер.
Анализаторы выпускаются в модификациях, которые отличаются набором установленных по предварительному заказу аппаратных и программных опций, предназначенных для измерений и анализа сигналов различных стандартов радиосвязи.
Диапазон частот анализаторов в базовом исполнении составляет от 300 до 3800 МГц, который по заказу может быть расширен до 6000 МГц. Дополнительно могут быть установлены генератор и анализатор низкочастотных сигналов.
Перечень аппаратных и основных программных опций приведен в таблице 1.
Таблица 1 - Перечень аппаратных и основных программных опций
Обозначение |
Наименование |
Примечания |
1 |
2 |
3 |
АППАРАТНЫЕ ОПЦИИ | ||
MT8821C-001 |
Модуль W-CDMA | |
MT8821C-002 |
Модуль TDMA | |
MT8821C-003 |
Модуль CDMA2000 | |
MT8821C-005 |
Модуль 1xEV-DO |
при наличии MT8821C-003 |
MT8821C-007 |
Модуль TD-SCDMA |
при наличии MT8821C-001 |
MT8821C-008 |
Модуль LTE | |
MT8821C-011 |
Модуль генератора/анализатора низкочастотных сигналов | |
MT8821C-012 |
Вторая группа для параллельного тестирования |
добавляет группу «Phone2» |
MT8821C-019 |
Расширенный диапазон частот до 6000 МГц | |
MT8821C-025 |
2-й генератор для группы «Phonel» | |
MT8821C-026 |
3-й генератор для группы «Phonel» |
при наличии MT8821C-025 |
MT8821C-027 |
4-й генератор для группы «Phonel» |
при наличии MT8821C-026 |
MT8821C-028 |
2-й генератор для группы «:Phone2» |
при наличии MT8821C-012 |
MT8821C-029 |
3-й генератор для группы «:Phone2» |
при наличии MT8821C-028 |
MT8821C-030 |
4-й генератор для группы «Phone2» |
при наличии MT8821C-029 |
MT8821C-043 |
Измерение параметра смещения по времени для устройств стандарта CDMA2000 |
при наличии MT8821C-003 и MX882102C |
ОСНОВНЫЕ ПРОГРАММНЫЕ ОПЦИИ | ||
MX882100C |
Измерение параметров сигналов W-CDMA |
при наличии MT8821C-001 |
MX882170C |
Опция шифрования сигналов W-CDMA |
при наличии MX882100C |
MX882101C |
Измерение параметров сигналов GSM |
при наличии MT8821C-002 |
MX882102C |
Измерение параметров сигналов CDMA2000 |
при наличии MT8821C-003 |
Продолжение таблицы 1
1 |
2 |
3 |
MX882106C |
Измерение параметров сигналов 1xEV-DO |
при наличии MT8821C-005 и MX882102C |
MX882107C |
Измерение параметров сигналов TD-SCDMA |
при наличии MT8821C-007 |
MX882112C |
Измерение параметров сигналов LTE FDD |
при наличии MT8821C-008 |
MX882113C |
Измерение параметров сигналов LTE TDD |
при наличии MT8821C-008 |
MX882115C |
Тестирование IP трафика в сети W-CDMA HSPA Evolution |
при наличии MT8821C-008 |
MX882116C |
Измерение параметров сигналов LTE Cat. M1 |
при наличии MT8821C-008 |
MX882117C |
Измерение параметров сигналов NB-IoT |
при наличии MT8821C-008 |
MX882120C |
Измерения по списку параметров | |
MX882132C |
Упрощенный анализ сигналов CDMA2000 | |
MX882136C |
Упрощенный анализ сигналов 1xEV-DO | |
MX882142C |
Упрощенный анализ сигналов LTE FDD | |
MX882143C |
Упрощенный анализ сигналов LTE TDD | |
MX882164C |
Тестирование систем LTE VoLTE Echoback |
при наличии MX882112C для LTE FDD, MX882113C для LTE TDD |
Управление работой анализаторов осуществляется с лицевой панели или дистанционно по интерфейсам GPIB (IEEE488.2) и Ethernet (10/100/1000Base-T).
Конструктивно анализаторы выполнены в виде настольного моноблока. Общий вид анализаторов со стороны лицевой панели показан на рисунке 1, общий вид со стороны задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбировки от несанкционированного доступа представлены на рисунке 2.

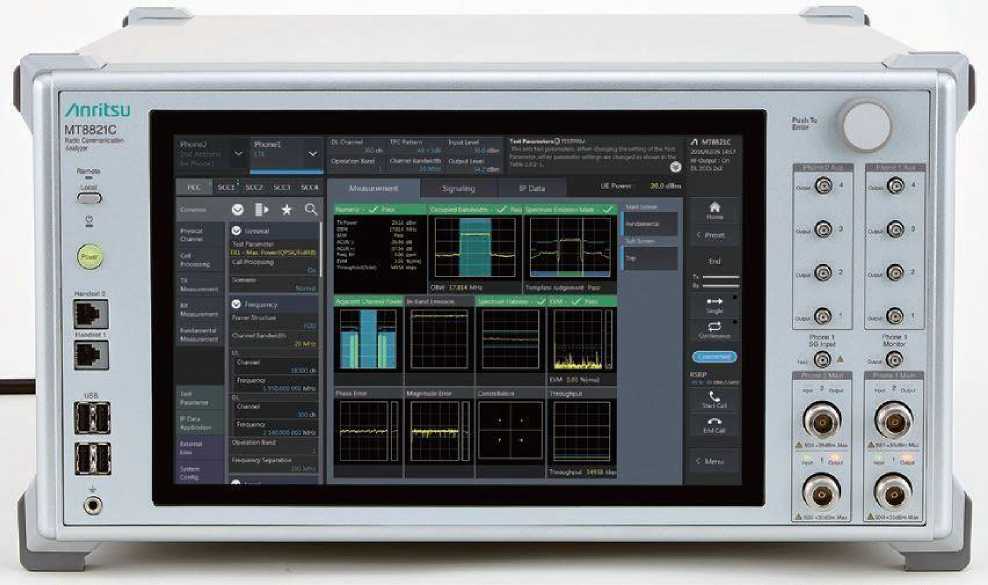

Рисунок 1 - Общий вид анализаторов (лицевая панель)
место нанесения знака утверждения типа и знака поверки
i
$£40>v <«&ДМм
■х- 4WJMJW
и; г fs-sxca
■**“ ***? тт*
С€CN274 —
схема пломбировки от несанкционированного доступа (стикер)
Рисунок 2 - Общий вид анализаторов (задняя панель)
представлена в таблице 5.
Таблица 5 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
Анализатор радиокоммуникационный MT8821C |
1 шт. |
Опции |
по заказу |
Кабель сетевой |
1 шт. |
Накопитель USB с документацией |
1 шт. |
Руководство по эксплуатации M-W3753AE-14.0.RUS |
1 шт. |
Методика поверки MT8821C/Mn-2019 |
1 шт. |
представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
ОПОРНЫЙ ГЕНЕРАТОР | |
Частота, МГ ц |
10 |
Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °C |
±2,2-10’8 |
Относительный годовой дрейф частоты, не более |
±1,0-10’7 |
Значения частоты сигнала на входе внешней синхронизации, МГц |
10 ±1-10-5 13 ±1,3-10’5 |
Продолжение таблицы 3
1 |
2 |
ПЕРЕДАЮЩАЯ ЧАСТЬ (ГЕНЕРАТОРЫ ВЫСОКОЧАСТОТНЫХ СИГНАЛОВ TX) | |
Диапазон частот, МГц | |
базовое исполнение |
от 30 до 3800 |
с опцией МТ8821С-019 |
от 30 до 6000 |
Разрешение по частоте, Гц |
1,0 |
Диапазон установки уровня мощности, дБм | |
ТХ1 на выходе портов «MAIN» |
от -140 до -10 |
ТХ2, ТХЗ, ТХЗ, ТХ4 на выходе портов «MAIN» |
от -140 до -16 |
ТХ1, ТХ2, ТХЗ, ТХЗ, ТХ4 на выходе портов «АЦХ» |
от -125 до +5 |
Разрешение по уровню мощности, дБ |
0,1 |
Пределы допускаемой относительной погрешности уровня мощности, дБ | |
на частотах F < 350 МГц |
±1,5 |
на частотах 350 МГц < F < 3800 МГц |
±1,0 |
на частотах 3800 МГц < F < 6000 МГц |
±1,3 |
Относительный уровень негармонических помех, дБ, не более 3) |
-30 |
Относительный уровень гармоник, дБ, не более |
-25 |
ПРИЕМНАЯ ЧАСТЬ (АНАЛИЗАТОРЫ ВЫСОКОЧАСТОТНЫХ СИ |
ГНАЛОВ) |
Диапазон частот, МГц | |
опции МТ8821 С-001/002/003/005/007 |
от 350 до 2700 |
опция МТ8821 С-008 в базовом исполнении |
от 400 до 3800 |
опция МТ8821 С-008 с опцией МТ8821С-019 |
от 400 до 6000 |
опция МТ8821 С-008 с опцией МХ882115С |
от 350 до 2700 |
Диапазон установки опорного уровня мощности, дБм | |
опции МТ8821 С-001/003/005 |
от -65 до +35 |
опция МТ8821 С-002 |
от -30 до +40 |
опция МТ8821 С-007 |
от -70 до +35 |
опция МТ8821С-008 с опциями МХ882112С/13С/42С/43С |
от -60 до +35 |
опция МТ8821 С-008 с опцией МХ882115С |
от -65 до +35 |
Разрешение по уровню мощности, дБ |
0,1 |
Пределы допускаемой относительной погрешности измерения уровня мощности Р, дБ | |
опции МТ8821 С-001/003/005/007. опция МТ8821С-008 с опцией М X8821 15(ч 4) | |
Р > -30 дБм |
±0,5 |
-55 дБм < Р < -30 дБм |
±0,7 |
Р < -55 дБм |
±0,9 |
опция MT882I С-002 во всем диапазоне уровней мощности |
±0,5 |
опция МТ8821С-008 с опциями МХ882112С/13С/42С/43С на частотах до 3800 МГц включ. 4) | |
Р > -20 дБм |
±0,5 |
-50 дБм < Р < -20 дБм |
±0,7 |
Р < -50 дБм |
±0,9 |
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт | |
2) При температуре от 10 до 40 °C после автоподстройки (внутренней калибровки) | |
3) При отстройке более 100 кГц от частоты сигнала, типовое справочное значение | |
4) При температуре от 10 до 40 °C после автоподстройки (внутренней калибровки) |
Продолжение таблицы 3
1 |
2 |
опция MT8821C-008 с опциями MX882112C/13C/42C/43C и MT8821C-019 | |
на частотах св. 3800 до 6000 ГГц включ. | |
Р > -20 дБм |
±0,7 |
-50 дБм < Р < -20 дБм |
±0,9 |
Р < -50 дБм |
±1Д |
Нелинейность измерения мощности 2) при минимальном уровне мощности Pmin, дБ, не более | |
опции МТ8821 С-001/003/005/007, опция МТ8821С-008 с опцией МХ882115С | |
Pmin > -55 дБм |
±0,2 |
-65 дБм < Pmin < -55 дБм |
±0,4 |
опция МТ8821С-002, Р > -30 дБм |
±0,2 |
опция MT8821C-008 с опциями MX882112C/13C/42C/43C | |
P > -50 дБм |
±0,2 |
-60 дБм < Р < -50 дБм |
±0,4 |
ГЕНЕРАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ 3) | |
Диапазон частот, Гц |
от 30 до 10000 |
Пределы допускаемой абсолютной погрешности установки частоты, Гц |
(F-5F + 0,1) 4) |
Выходное сопротивление, Ом, не более |
1,0 |
Максимальная сила тока в нагрузке, мА |
100 |
Диапазон установки амплитуды напряжения (пик), В |
от 0 до 5 |
Разрешение установки амплитуды напряжения Upeak, мВ | |
Upeak <50 мВ |
0,01 |
50 мВ < Upeak < 500 мВ |
ОД |
Upeak > 500 мВ |
1,0 |
Пределы допускаемой относительной погрешности установки амплитуды напряжения | |
Upeak на частотах F, дБ | |
Upeak > 10 мВ, F < 50 Гц |
±0,3 |
Upeak > 10 мВ, F > 50 Гц |
±0,2 |
Коэффициент гармоник напряжения с амплитудой Upeak на частотах F, дБ | |
Upeak > 70 мВ |
-54 |
Upeak > 500 мВ, F < 5 кГц |
-60 |
| |
приемником значения этих уровней мощности, (P1 - P2) < 40 дБ | |
3) Опция MT8821C-011 с одной из опций MT8821C-001, MT8821C-002, MT8821C-003, | |
MT8821C-007 | |
4) F - значение частоты, 6F - относительная погрешность частоты опорного генератора | |
(параметры погрешности указаны в начале таблицы 3) |
Окончание таблицы 3
1 |
2 |
АНАЛИЗАТОР НИЗКОЧАСТОТНЫХ СИГНАЛОВ 1) | |
Диапазон частот, Гц |
от 50 до 10000 |
Пределы допускаемой абсолютной погрешности измерения частоты, Гц |
(F-5F + 0,5) 2) |
Входное сопротивление, кОм |
100 |
Диапазон измерения амплитуды напряжения (пик), В |
от 0,001 до 5 |
Разрешение измерения амплитуды напряжения Upeak, мВ | |
Upeak <50 мВ |
0,01 |
50 мВ < Upeak < 500 мВ |
ОД |
Upeak > 500 мВ |
1,0 |
Пределы допускаемой относительной погрешности измерения амплитуды напряжения | |
Upeak на частотах F, дБ | |
Upeak > 1 мВ, F > 1 кГц |
±0,4 |
Upeak > 10 мВ, F > 50 Гц |
±0,2 |
Минимальное значение измеряемого коэффициента гармоник напряжения с амплитудой | |
Upeak на частоте 1 кГц, дБ | |
10 мВ < Upeak < 50 мВ |
-46 |
50 мВ < Upeak < 1 В |
-54 |
Upeak > 1 В |
-60 |
1) Опция MT8821C-011 с одной из опций: MT8821C-001, MT8821C-002, MT8821C-003, | |
MT8821C-007 | |
2) F - значение частоты, 6F - относительная погрешность частоты опорного генератора | |
(параметры погрешности указаны в начале таблицы 3) |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Тип высокочастотных соединителей | |
порты «MAIN» |
N(f) |
порты «AUX» |
SMA(f) |
Напряжение сети питания частотой 50 Гц |
от 200 до 240 |
Потребляемая мощность, В^А, не более |
1200 |
Габаритные размеры (ширина х высота х глубина), мм |
426x222x578 |
Масса, кг, не более |
40 |
Рабочие условия применения | |
температура окружающей среды, °C |
от 5 до 40 |
относительная влажность воздуха, %, не более |
90 (без конденсата) |
