Номер по Госреестру СИ: 70907-18
70907-18 Микротвердомеры
(KBW 1, KBW 10)
Назначение средства измерений:
Микротвердомеры KBW 1, KBW 10 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Микротвердомеры
Рисунок № 1
Внешний вид.
Микротвердомеры
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) микротвердомеров используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
KBW 1, KBW 10 |
KBW 1-V | |
Идентификационное наименование ПО |
Firmware KBW |
Hardwin XL |
Номер версии (идентификационный номер) ПО |
не ниже v 1971 |
не ниже v. 2.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Знак утверждения типа
Знак утверждения типананосится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 5 документа KBW 1, KBW 10 - 01 РЭ «Микротвердомеры KBW 1, KBW 10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «KB Pruftechnik GmbH», ГерманияАдрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Конструктивно микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства, объединённых в одном корпусе, а также персонального компьютера и моторизованного рабочего стола, поставляемых по отдельному заказу.
Символ «V» в названии микротвердомера обозначает наличие персонального компьютера, «SA» - наличие моторизованного стола с перемещением по осям X и Y, «FA» -возможность проведение измерений в автоматическом режиме.
Микротвердомеры поставляются с автоматической револьверной головкой, на которую могут быть установлены наконечник и три объектива. Окуляр имеет увеличение 10. Подсветка осуществляется галогеновой лампой.
Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа приведён на рисунке 1.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на микротвердомеры не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.

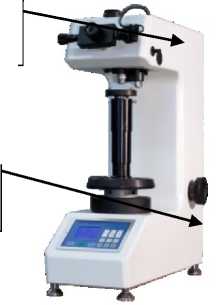

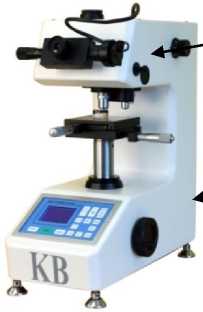

Место нанесения маркировочной таблички
место нанесения знака
утверждения типа
Микротвердомер KBW 1 Микротвердомер KBW 10
Рисунок 1 - Общий вид микротвердомеров
Таблица 6 - Комплектность микротвердоме- |
ов | |
Наименование |
Обозначение |
Количество |
У стройство приложения нагрузки и измерительное устройство |
KBW 1 или KBW 10 * |
1 шт. |
Микрометрический столик для образцов 110x110 мм с перемещением 25x25 мм * |
- |
1 шт. |
Персональный компьютер ** |
- |
1 шт. |
Моторизованный столик ** |
- |
1 шт. |
Ящик ЗИП |
- |
1 шт. |
Комплект грузов для микротвердомера |
- |
1 шт. |
Руководство по эксплуатации |
KBW 1, KBW 10 - 01 РЭ |
1 экз. |
Руководство пользователя ** |
Hardwin XL |
1 экз. |
* В соответствии с заказом ** для микротвердомеров KBW 1 в соответствии с заказом |
Таблица 2 - Испытательные нагрузки по шкалам Виккерса для микротвердомеров KBW 1,
KBW 10
Модели микротвердомеров |
Испытательные нагрузки, Н |
KBW 1 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807 |
KBW 10 |
1,961; 2,942; 4,903; 9,807; 19,61 |
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,01; HV 0,025 |
от 50 до 350 |
HV 0,05 |
от 50 до 500 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2 |
от 50 до 1500 |
Таблица 4 - Метрологические характеристики микротвердомеров
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости, HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | ||||||||
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
Продолжение таблицы 4
Обозначение |
Диапазон измерений твёр |
рдости, HV | ||||||||
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | |||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
П р и м е ч а н и е - Метрологические характеристики действительны для пяти измерений
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +35 |
относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электрического питания | |
напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
Габаритные размеры микротвердомеров, мм, не более | |
длина |
560 |
ширина |
260 |
высота |
680 |
Масса, кг, не более |
80 |
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % | |
0,098 Н; 0,245 Н; 0,490; 0,981 Н |
±1,5 |
1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н |
±1,0 |
