Номер по Госреестру СИ: 73284-18
73284-18 Твердомеры универсальные
(KB 3000 BVRZ-SA, KB 3000 BVRZ)
Назначение средства измерений:
Твердомеры универсальные KB 3000 BVRZ-SA, KB 3000 BVRZ (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Внешний вид.

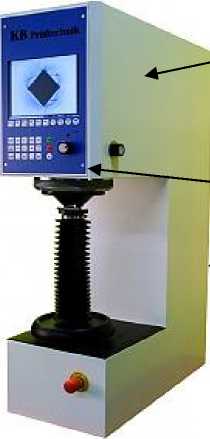

Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Внешний вид.
Твердомеры универсальные
Рисунок № 3
Внешний вид.
Твердомеры универсальные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства -
Номер записи -
ID в реестре СИ - 530124
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КВ 3000 BVRZ-SA, KB 3000 BVRZ-SA, KB 3000 BVRZ,
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2538 от 2018.11.30 Об утверждении типов средств измерений
Наличие аналогов СИ: Твердомеры универсальные (KB 3000 BVRZ-SA, KB 3000 BVRZ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73284-18 Твердомеры универсальные (KB 3000 BVRZ-SA, KB 3000 BVRZ) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
85847-22 Твердомеры (ИТБРВ) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
|
73284-18 Твердомеры универсальные (KB 3000 BVRZ-SA, KB 3000 BVRZ) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
60665-15 Твердомеры (ИТБРВ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2024 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56709-14 08.02.2024 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60969-15 20.07.2025 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2024 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2024 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Бесплатный
Кто поверяет Твердомеры (ИТБРВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВМЗ" (RA.RU.311691) | 16 | 2 | 4 | 12 | 0 | 16 | 4 | 12 |
Стоимость поверки Твердомеры (ИТБРВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3751 | 3751 |
Программное обеспечение
Встроенное программное обеспечение твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.05 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам универсальным KB 3000
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу КВ 3000 - 02 МП «Инструкция. Твердомеры универсальные KB 3000 BVRZ-SA, KB 3000 BVRZ. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 07.09.2018 г.
Основные средства поверки:
рабочие эталоны твердости 2-го разряда по шкалам Роквелла и Супер-Роквелла по ГОСТ 8.064-94;
рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «KB Pruftechnik GmbH», Г ермания
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de Web-сайт: kbprueftechnik.de
Заявитель
Акционерное общество «Выксунский металлургический завод» (АО «ВМЗ») ИНН 5247004695
Адрес: 607060, Нижегородская обл., г. Выкса, ул. Братьев Баташевых, д.45 Телефон: (800) 250-11-50
E-mail: vmz@vsw.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
-
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Твердомеры оснащены персональным компьютером, CCD камерой высокого разрешения и объективом с 10-ступенчатым электроприводом для изменения степени увеличения изображения.
Модели KB 3000 BVRZ позволяют выполнять измерение твердости в автоматическом режиме, а KB 3000 BVRZ-SA - в полуавтоматическом.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения знака утверждения места расположения пломб изготовителя
Рисунок 1 - Внешний вид твердомеров
Таблица 9 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Твердомер универсальный KB 3000 BVRZ-SA или KB 3000 BVRZ |
KB 3000 BVRZ-SA, зав.№ S16-01-1923-4208; КВ 3000 BVRZ, зав. № S14-04-1054-3863/4, зав. № S14-03-1054-3863/3 |
3 |
|
Персональный компьютер |
1 | |
|
Плоский предметный столик |
1 | |
|
Ящик ЗИП |
1 | |
|
Руководство по эксплуатации |
KB 250/750/3000 - 01 РЭ |
1 |
|
Методика поверки |
КВ 3000 - 01 МП |
1 |
Испытательные нагрузки по шкалам Роквелла и Супер-Роквелла, а также пределы допускаемой относительной погрешности нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Роквелла и Супер-Роквелла
|
Шкалы твердости |
Нагрузки, Н |
Пределы допустимого отклонения нагрузок, % | ||
|
основная |
предварительная |
предварительной нагрузки |
основных нагрузок | |
|
Шкала Роквелла | ||||
|
HRA |
588,4 |
98,07 |
±2,0 |
±0,5 |
|
HRB |
980,7 | |||
|
HRC |
1471 | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N |
147,1 |
29,42 |
±2,0 |
±0,66 |
|
HR30N, HR30T |
294,2 | |||
|
HR45N |
441,3 | |||
Диапазоны измерений твердости по шкалам Роквелла и Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности твердомеров приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомеров по шкалам Роквелла и Супер-
Роквелла
|
Шкалы твердости |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
|
Шкала Роквелла | ||
|
HRA |
от 70 HRA до 93 HRA включ. |
±1,2 HRA |
|
HRB |
от 20 HRB до 80 HRB от 80 HRB до 100 HRB включ. |
±3,0 HRB ±2,0 HRB |
|
HRC |
от 20 HRC до 40 HRC от 40 HRC до 60 HRC от 60 HRC до 70 HRC включ. |
±2,0 HRC ±1,5 HRC ±1,0 HRC |
Продолжение таблицы 3
|
Шкалы твердости |
Диапазоны измерения твердости |
Пределы допускаемой абсолютной погрешности |
|
Шкала Супер-Роквелла | ||
|
HR15N |
от 70 HR15N до 90 HR15N от 90 HR15N до 94 HR15N включ. |
±2,0 HR15N ±1,0 HR15N |
|
HR30N |
от 40 HR30N до 76 HR30N от 76 HR30N до 84 HR30N включ. |
±2,0 HR30N ±1,0 HR30N |
|
HR45N |
от 40 HR45N до 78 HR45N включ. |
±2,0 HR45N |
|
HR30T |
от45 HR30T до 70 HR30T от 70 HR30T до 82 HR30T включ. |
±3,0 HR30T ±2,0 HR30T |
|
Примечание - Метрологические характеристики действительны для 5 измерений | ||
Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 4.
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
49,03; 98,07; 196,13; 294,2; 490,3; 980,67 |
±1,0 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 5.
Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV в диапазоне измерений твердости по шкалам Виккерса от 50 до 1500 HV | ||||||||
|
ст 50 до 125 включ. |
св. 125 св. 175 до 175 до 225 включ. включ. |
св. 225 св. 275 св. 325 до 275 до 325 до 375 включ. включ. включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | ||||
|
Предс |
лы допускаемой |
абсолютной погрешност |
ги тверд< |
эмера, H |
V, (±) | ||||
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10, HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV30, HV50; HV100 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 5
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрд шкалам |
ости HV в диапазоне изм Виккерса от 50 до 1500 H |
герений твердости по V | |||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности твердоме |
ра, HV, (±) | |||||||||
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30, HV50; HV100 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание - Метрологические характеристики действительны для 5 измерений
Испытательные нагрузки по шкалам Бринелля и пределы допустимого отклонения испытательных нагрузок приведены в таблице 6.
Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузки, % |
Диапазон измерений твердости, HBW |
|
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 включ. |
|
HBW 1/30 |
294,2 |
от 95 до 650 включ. | |
|
HBW 2,5/62,5 |
613 |
от 32 до 218 включ. | |
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 включ. | |
|
HBW 5/250 |
2452 |
от 32 до 218 включ. | |
|
HBW 5/750 |
7355 |
от 95 до 650 включ. | |
|
HBW 10/1000 |
9807 |
от 32 до 218 включ. | |
|
HBW 10/3000 |
29420 |
от 95 до 650 включ. |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 7.
Таблица 7 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||
|
от 32 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. |
св. 250 до 300 включ. | |
|
Пределы допускаемых абсолютных твердомеров, HBW, (± |
погрешностей | |||||
|
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 | |
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 | |
Продолжение таблицы 7
|
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||
|
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750, HBW 10/3000 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
|
Примечание - Метрологические характеристики действительны для 5 измерений | |||||
Технические характеристики твердомеров приведены в таблице 8.
Таблица 8 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электропитания: - напряжение переменного тока, В |
230 ±23 |
|
- частота переменного тока, Гц |
50 ±0,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
390х920х1290 |
|
Масса, кг, не более |
418 |
