Номер по Госреестру СИ: 84535-22
84535-22 Твердомеры Виккерса
(KBW 10 - V)
Назначение средства измерений:
Твердомеры Виккерса KBW 10 - V (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Общие сведения
Дата публикации - 02.02.2022
Срок свидетельства - 31.01.2027
Номер записи - 185922
ID в реестре СИ - 1396321
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№221 от 2022.01.31 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Твердомеры Виккерса (KBW 10 - V)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
84535-22 Твердомеры Виккерса (KBW 10 - V) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
85740-22 Твердомеры (ИТВ) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
|
84535-22 Твердомеры Виккерса (KBW 10 - V) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
60667-15 Твердомеры (ИТВ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2024 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56709-14 08.02.2024 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60969-15 20.07.2025 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2024 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2024 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Твердомеры (ИТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Твердомеры (ИТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.05 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах: KBW 10 - V - 01 РЭ «Твердомеры Виккерса KBW 10 - V. Руководство по эксплуатации», главе 5; Hardwin XL «Твердомеры Виккерса KBW 10 - V. Руководство пользователя», глава 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса KBW 10 - VГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
Техническая документация фирмы-изготовителя
Изготовитель
Фирма «KB Pruftechnik GmbH», ГерманияАдрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании наконечника (алмазной пирамиды Виккерса) с последующим измерением длин диагоналей восстановленного
отпечатка.
Конструктивно твердомеры состоят из устройства
приложения нагрузки и измерительного устройства. Твердомеры оснащены цифровой камерой и персональным компьютером, программное обеспечение которого позволяет автоматизировать процесс измерения твёрдости.
Твердомеры выпускается в следующих модификациях:
-
- KBW 10 - V Video, базовая модификация для выполнения одиночных измерений твёрдости, позиционирование выполняется вручную;
-
- KBW 10 - V SA и KBW 10 - V FA, комплектуются моторизированным столиком. Модификация KBW 10 - V FA дополнительно оснащена возможностью автофокусировки, автоматическим измерением отпечатка и автоматическим подбором освещения.

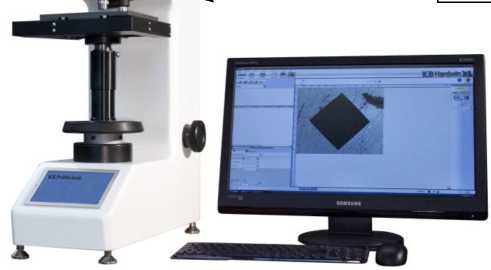

Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунке 1.
|
место нанесения знака |
д |
Место нанесения |
|
утверждения типа |
маркировочной | |
|
таблички |
Рисунок 1 - Общий вид твердомеров KBW 10 - V
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Таблица 2 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазон измерений твердости, HV |
|
HV 0,5; HV 1; HV 2; HV 5; HV 10 |
от 50 до 1500 |
Таблица 3 - Метрологические характеристики твердомеров
|
Обозначение шкалы твёрдости |
Интервал измерений твёрдости HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности твердоме' |
зов, HV, (±) | ||||||||
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
Продолжение таблицы 3
|
Обозначение шкалы твёрдости |
Интервал измерений твёрдости HV | |||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений
Таблица 4 - Основные технические характеристики твердомеров
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
атмосферное давление, мм рт.ст. |
от 720 до 790 |
|
Параметры электропитания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Г ц |
от 47,5 до 52,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
600 |
|
ширина |
330 |
|
высота |
850 |
|
Масса, кг, не более |
100 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % 4,903 Н; 9,807 Н; 19,61 Н; 49,03 Н; 98,07 Н |
±1,0 |
