Номер по Госреестру СИ: 71446-18
71446-18 Твердомеры Виккерса
(KB 10 S, KB 30 S, KB 50 S, KB 50 SR)
Назначение средства измерений:
Твердомеры Виккерса KB 10 S, KB 30 S, KB 50 S, KB 50 SR (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса по ГОСТ Р ИСО 6507-1-2007 и по шкалам Бринелля по ГОСТ 9012-59.
Внешний вид.
Твердомеры Виккерса
Рисунок № 1
Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 07.06.2024
Номер записи - 167525
ID в реестре СИ - 396409
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Модификация KB 50 SR, модификация KB 30 S, модификация KB 10 S, модель КВ 50 SR, модель КВ 30 S, модель KB 50 SR, модель KB 30 S, модель KB 10 S, КВ 30S, КВ 30 S, KB30S-FA, KB 50 SR, KB 30 S, KB 10 S,
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 6
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1144 от 2018.06.07 Об утверждении типов средств измерений
№876 от 2023.04.20 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (35)
Наличие аналогов СИ: Твердомеры Виккерса (KB 10 S, KB 30 S, KB 50 S, KB 50 SR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
71446-18 Твердомеры Виккерса (KB 10 S, KB 30 S, KB 50 S, KB 50 SR) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
85740-22 Твердомеры (ИТВ) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
|
71446-18 Твердомеры Виккерса (KB 10 S, KB 30 S, KB 50 S, KB 50 SR) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
60667-15 Твердомеры (ИТВ) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2024 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56709-14 08.02.2024 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60969-15 20.07.2025 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2024 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2024 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Твердомеры (ИТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 22 | 1 | 12 | 5 | 0 | 14 | 9 | 5 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| АО «ИЭМЗ «Купол» (РОСС СОБ 3.00196.2014) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры (ИТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Брянский ЦСМ Брянская область |
1210 | 1210 |
Программное обеспечение
Программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.05 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса KB 10 S, KB 30 S, KB 50 S, KB 50 SR
ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»
ГОСТ 9450-76 «Измерение микротвердости вдавливанием алмазных наконечников»
ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения»
ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».
ГОСТ 8.062-85 «Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля».
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу KB 10 S, 30 S, 50 S, 50 SR - 01 МП «Инструкция. Твердомеры Виккерса KB 10 S, KB 30 S, KB 50 S, KB 50 SR. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 07.02.2018 г.
Основные средства поверки:
-
- рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012 со значениями: (200±50) HV; (450±75) HV; (800±50) HV;
-
- рабочие эталоны 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012 со значениями: (250±50) HV; (450±75) HV; (800±50) HV;
-
- рабочие эталоны 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85 со значениями: (100±25) HBW; (200±50) HBW; (400±50) HBW.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf-Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de; Web-сайт: kbprueftechnik.de
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: 117587, г. Москва, Варшавское шоссе, д. 118, к.1
ИНН: 7728641644
Телефон +7 (495) 741 59 04
E-mail: info@synercon.ru; Web-сайт: www.synercon.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан:
для шкал Бринелля на статическом вдавливании твердосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка;
для шкал Виккерса на статическом вдавливании наконечника (алмазной пирамиды) с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу.
Твердомеры снабжены автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива и наконечника. Твердомеры полностью автоматические, управление осуществляется через персональный компьютер с моторизированным позиционированием по осям X, Y, Z. Твердомеры оснащены видеокамерой высокого разрешения, автоматической фокусировкой и встроенным персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости.
Модели твердомеров отличаются диапазоном прикладываемых нагрузок.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.
Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунках 1 и 2.
место расположения пломбы изготовителя
место нанесения знака
утверждения типа
|ки

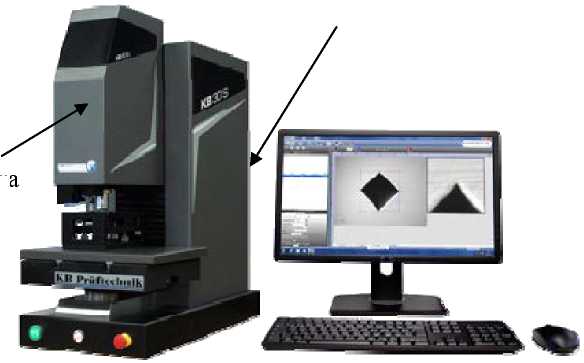

Рисунок 1 - Внешний вид твердомеров KB 10 S, KB 30 S и KB 50 S
место расположения пломбы изготовителя
место нанесения знака
утверждения типа
Рисунок 2 - Внешний вид твердомеров KB 50 SR
Комплект поставки твердомеров приведен в таблице 9.
Таблица 9 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Твердомер Виккерса KB 10 S, или KB 30 S, или KB 50 S, или KB 50 SR |
1 (по заказу) | |
|
Вспомогательные принадлежности |
1 | |
|
Руководство пользователя |
KB Hardwin XL - РП |
1 |
|
Руководство по эксплуатации |
KB 10 S, KB 30 S, KB 50 S - 01 РЭ |
1 |
|
Руководство по эксплуатации |
KB 50 SR - 02 РЭ |
1 |
|
Методика поверки |
KB 10 S, 30 S, 50 S, 50 SR - 01 МП |
1 |
Испытательные нагрузки по шкалам Виккерса для различных моделей твердомеров приведены в таблице 2.
Таблица 2 - Испытательные нагрузки по шкалам Виккерса
|
Модели твердомеров |
Испытательные нагрузки, Н |
|
KB 10 S |
0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07 |
|
KB 30 S |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 |
|
KB 50 S |
0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
|
KB 50 SR |
0,00981; 0,0196; 0,049; 0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
Пределы допустимого отклонения испытательных нагрузок приведены в таблице 3.
Таблица 3 - Пределы допустимого отклонения испытательных нагрузок по шкалам Виккерса
|
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
|
0,00981; 0,01961; 0,049 |
±2,0 |
|
0,098; 0,245; 0,490; 0,981 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; |
±1,0 |
|
294,2; 490,3 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,001; HV 0,002; HV 0,005 |
от 30 до 200 |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 500 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 5.
Таблица 5 - Пределы допускаемой абсолютной погрешности твердомера по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | |||||||||
|
св. 30 до 75 включ. |
св. 75 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
|
HV0,001 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
|
HV0,002 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
|
HV0,005 |
9 |
16 |
20 |
30 |
- |
- |
- | |||
|
HV0,01 |
5 |
10 |
15 |
20 |
20 |
27 |
35 | |||
|
HV0,025 |
4 |
10 |
15 |
20 |
20 |
27 |
35 | |||
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 | ||
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 | |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 | |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 | |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 | |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 | |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 | |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
|
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 | |
|
HV30; HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 | |
Продолжение таблицы 5
|
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | |||||||||
|
св. 525 до 575 включ. |
св. 575 до 625 включ. |
св. 625 до 675 включ. |
св. 675 до 725 включ. |
св. 725 до 775 включ. |
св. 775 до 825 включ. |
св. 825 до 875 включ. |
св. 875 до 925 включ. |
св. 925 до 1075 включ. |
св. 1075 до 1500 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | ||||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30; HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
|
Примечание: |
Метрологические характеристики действительны для 5 измерений | |||||||||
Испытательные нагрузки, пределы допустимого отклонения нагрузок и диапазоны измерений твердости по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузок, % |
Диапазон измерения твердости, HBW |
|
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
|
HBW 1/30 |
294,2 |
от 95 до 650 | |
|
HBW 2,5/62,5 |
612,9 |
от 32 до 200 | |
|
Твердомеры KB 10 S измеряют по шкале HBW 1/10 Твердомеры KB 30 S, KB 50 S измеряют по шкалам HBW 1/10, HBW 1/30 Твердомеры KB 50 S, KB 50 SR измеряют по шкалам HBW 2,5/62,5 | |||
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Бринелля приведены в таблице 7.
Таблица 7 - Пределы допускаемой абсолютной погрешности твердомера по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||
|
св. 10 до 50 ввключ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. |
св. 250 до 300 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров, HBW, (±) | ||||||
|
HBW 1/10, HBW 2,5/62,5 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 |
- |
|
HBW 1/30 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 7
|
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||
|
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров, HBW, (±) | |||||
|
HBW 1/30 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
|
Примечание: Метрологические характеристики действительны для 5 измерений | |||||
Технические характеристики твердомеров приведены в таблице 8.
Таблица 8 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха при температуре 25 °С, %, не более |
80 |
|
Параметры электропитания: - напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50±0,2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более -для твердомеров моделей KB 10 S, KB 30 S, KB 50 |
730х450х950 |
|
-для твердомеров модели KB 50 SR |
680х320х912 |
|
Масса, кг, не более -для твердомеров моделей KB 10 S, KB 30 S, KB 50 |
140 |
|
-для твердомеров модели KB 50 SR |
80 |
