Номер по Госреестру СИ: 60986-15
60986-15 Машина испытательная универсальная
(DI-CP/V4)
Назначение средства измерений:
Машина испытательная универсальная DI-CP/V4 (далее - машина) предназначена для измерений силы и деформации образцов при механических испытаниях различных материалов на растяжение, сжатие, изгиб.
Внешний вид.
Машина испытательная универсальная
Рисунок № 1
Внешний вид.
Машина испытательная универсальная
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) машины предназначено для управления режимами работы, обработки, хранения, отображения и передачи измерений силы и деформации на внешние устройства. Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Электронный блок управления |
Персональный компьютер | |
Идентификационной наименование ПО |
KB Prueftechnik GmbH |
KBMatWin |
Номер версии (идентификационный номер ПО) |
Х-1.7.55 |
1.1.76.(70) |
Цифровой идентификатор ПО |
- |
- |
Другие идентификационные данные |
- |
- |
Уровень защиты ПО DI-CP/V4 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую сторону рамы в виде наклейки и на титульный лист паспорта в левой верхней части листа типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений представлена в паспорте машины.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине
ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
ГОСТ 28840-90 Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования.
Техническая документация KB PRUEFTECHNIK GmbH, Германия.
Поверка
Поверкаосуществляется по документу МП 97-261-2014 «ГСИ. Машина испытательная универсальная DI-CP/V4. Методика поверки», утвержденному ФГУП «УНИИМ» 09 апреля 2015 г.
Эталоны, применяемые при поверке:
- динамометры электронные переносные, диапазон измерений (100 - 1200) кН, пределы допускаемой относительной погрешности ± 0,24 %;
- штангенциркуль ШЦ -I-125-0,01; диапазон измерений (0-125) мм, ПГ ± 0,03 мм;
- штангенциркуль ШЦ -II-250-0,05; диапазон измерений (0 - 250) мм, ПГ ±0,05 мм;
- штангенциркуль ШЦ -III, диапазон измерений (250 - 630) мм, ПГ ±0,10 мм;
- тензокалибратор универсальный ТКУ-25М, диапазон измерений (0-25) мм, в
диапазоне до 3 мм ПГ ±1,5 мкм, в диапазоне (3 - 25) мм ПГ ± 0,5 %.
Изготовитель
KB PRUEFTECHNIK GmbH, ГерманияIm Weichlingsgarten 10b
67126 Hochdorf-Assenheim
Germany
Phone: +49 (0) 6231 / 93 99 2 - 0
Fax: +49 (0) 6231 / 93 99 2 - 69
info@kbprueftechnik.de
Заявитель
Danieli & C. Officine Meccaniche S.p.A., Италия
Юридический и почтовый адрес: Via Nazionale 41 - 33042 Buttrio (UD), Italy
Банковские реквизиты: «UNICREDIT S.p.A» - Foreign Trade Office - Via prefettura 9 - 33 100 Udine (UD) - Italy
IBAN: IT 46B 02008 12028 000000691801
SWIFT Code: UNCRITMM - счет № 691801
Телефон: +39(0432) 195 88 25, факс: 195 14 96, r.leita@danieli.it
Испытательный центр
Государственный центр испытаний средств измеренийФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ «ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18 Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия машины заключается в измерении силы при деформации закрепленного в зажиме образца, возникающей при перемещении подвижной траверсы с заданной скоростью.
Машина состоит из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчики силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытуемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задается электронным блоком управления.
Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значение силы и перемещения отображаются на дисплее персонального компьютера.
Измерение деформации осуществляется с помощью выносного экстензометра, входящего в комплектность машины. Значения измерений также отображаются на дисплее персонального компьютера.

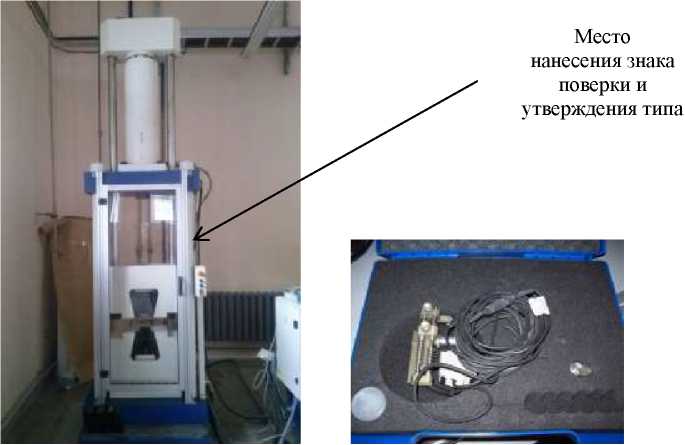

Внешний вид машины, электронного блока управления и экстензометра приведены на рисунке 1.
Место нанесения знака поверки и утверждения типа
Электронный блок управления Машина Экстензометр
Рисунок 1 - Внешний вид машины, электронного блока управления и экстензометра
Комплектность средства измерения приведена в таблице 2. Таблица 2
Обозначение |
Наименование |
Кол-во |
DI-CP/V4 |
Машина испытательная универсальная DI-CP/V4 |
1 |
4271.001.00186465.2014ПС |
Паспорт на русском языке |
1 |
MFA 2 |
Экстензометр |
1 |
МП 97-261-2014 |
ГСИ. Машина испытательная универсальная DI-CP/V4. Методика поверки |
1 |
Наибольшая предельная нагрузка, кН
................................................................................1200
Пределы допускаемой относительной погрешности при измерении силы, %.....................± 1,0
Максимальная скорость перемещения подвижной траверсы, мм/мин....................200 ± 1
Пределы допускаемой абсолютной погрешности при измерении
перемещения подвижной траверсы в диапазоне от 0 до 100 мм включ., мм...................± 0,10
Пределы допускаемой относительной погрешности при измерении
перемещения подвижной траверсы в диапазоне св. 100 до 600 мм, %.................................± 1,0
Диапазон измерений деформации образцов (экстензометр), мм.............................от 0 до 2
Пределы допускаемой абсолютной погрешности при измерении деформации образцов (экстензометр), мм.................................................................................................................± 0,010
Рабочее пространство:
Зона растяжения, мм, не менее:
-
- между частями........................................................................................................... от 100 до 700
Зона сжатия, мм, не менее:
Габаритные размеры
(высота х ширина х глубина), мм, не более...................................(3450/4050)х 1000х 1000
Масса, кг, не более
Условия эксплуатации:
-
- температура окружающей среды, °С....................................................................20 ± 5
-
- относительная влажность воздуха, %,.............................................................................60 ± 15
Параметры электрического питания:
-
- напряжение, В.....................................................................................................................380 ± 38
-
- частота, Гц...............................................................................................50 ± 1
Потребляемая мощность, В^А..............................................................................3800
Срок службы, лет, не менее........................................................ 15
