Номер по Госреестру СИ: 52480-13
52480-13 Машины для испытаний на кручение
(TG)
Назначение средства измерений:
Машины для испытаний на кручение TG предназначены для измерений крутящего момента силы и угла поворота при проведении испытаний образцов на кручение.
![Внешний вид. Машины для испытаний на кручение, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2017-52480-13_files/2017-52480-13-1.jpg)
Внешний вид.
Машины для испытаний на кручение
Рисунок № 1
![Внешний вид. Машины для испытаний на кручение, http://oei-analitika.ru рисунок № 2](../kurilka/type_si_html/2017-52480-13_files/2017-52480-13-2.jpg)
Внешний вид.
Машины для испытаний на кручение
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает вывод на экран параметров испытания: крутящий момент силы, угол.
Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики, ограничен паролем администратора.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа", равно как и не могут быть изменены параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
KB Prueftechnik GmbH |
KB Prueftechnik GmbH |
X-1.7.24 (или выше) |
*1 |
*1 |
*1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на боковой левой поверхности корпуса машины для испытаний на кручение TG в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений содержатся в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний на кручение TG
-
1. ГОСТ 8.541-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы».
-
2. ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
-
3. Техническая документация фирмы «KB Pruftechnik GmbH», Германия.
Поверка
ПоверкаОсуществляется по МП ТИнТ 64-2012 «Машины для испытаний на кручение. Методика поверки», утверждённая ГЦИ СИ ООО «ТестИнТех» в сентябре 2012 г.
Основные средства поверки:
-
- гири, класс точности М1 по ГОСТ OIML 111-1-2009. Диапазон измерений (0,01 :10) кг;
-
- квадрант оптический КО-30 в соответствии с ТУ 3-3.1387-82. Диапазон измерений (0 : 360)°; пределы абсолютной погрешности - 30".
Принцип действия машин для испытаний на кручение TG основан на преобразовании нагрузки, приложенной к испытываемому образцу, тензорезисторным датчиком крутящего момента силы машины в электрический сигнал, пропорциональный этой нагрузке.
Машина для испытаний на кручение TG конструктивно состоят из основания, на котором установлены неподвижная и подвижная стойки с захватами, установленными соосно для закрепления испытуемого образца, блока обработки и регистрации с диспплеем.
Захват подвижной стойки вращается вокруг своей оси для создания крутящего момента при помощи маховика . Угол поворота образца регистрируется датчиком угла, расположенного на одном валу с захватом. Другой конец образца крепится в захвате неподвижной стойки, на валу которого установлен тензорезисторный датчик крутящего момента силы.
Сигналы датчика крутящего момента силы и датчика угла поступают в блок обработки и регистрации.
Конструкция машин для испытаний на кручение TG обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины для испытаний на кручение TG выпускаются в пяти модификациях, отличающихся друг от друга диапазонами измерений крутящего момента силы.
![Внешний вид. Машины для испытаний конструкционных материалов на кручение (КТС 405), http://oei-analitika.ru](../kurilka/type_si_html/2017-52480-13_files/2017-52480-13-1.jpg)
Рис.1 Общий вид машины для испытаний на кручение TG
Места расположения пломб
Место нанесения знака утверждения типа
![Внешний вид. Машины для испытаний конструкционных материалов на кручение (КТС 405), http://oei-analitika.ru](../kurilka/type_si_html/2017-52480-13_files/2017-52480-13-2.jpg)

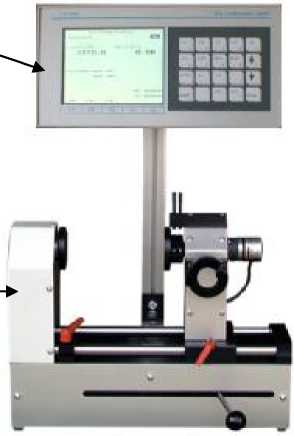

Рис. 2 - Места расположения пломб и место нанесения знака утверждения типа.
машин для испытаний на кручение
TG приведены в таблице 2. Таблица 2
Техническая характеристика |
Значение характеристики / Модификация | ||||
TG 9-1000 |
TG 9-500 |
TG 8-200 |
TG 8-100 |
TG 8-20 | |
Диапазон измерений крутящего момента силы, Нлт |
10-1000 |
5-500 |
2-200 |
1-100 |
0,2-20 |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
± 0,5 |
Техническая характеристика |
Значение характеристики / Модификация |
TG 9-1000 | TG 9-500 | TG 8-200 | TG 8-100 | TG 8-20 | |
Пределы допускаемой абсолютной погрешности измерений угла, ...° |
± 1 |
Диапазон измерений вращения, об., по часовой стрелке / против часовой стрелки (,..°) |
10 об.(3600°) |
Расстояние между захватами, мм |
0-250 |
Габаритные размеры (ДхШхВ), мм., не более |
550х470х520 |
Масса, кг, не более |
60 |
Напряжение питания, В |
110/240 |
Частота напряжения питания, Гц |
50:60 |
