Номер по Госреестру СИ: 89246-23
89246-23 Твердомеры Роквелла
(КВ 150)
Назначение средства измерений:
Твердомеры Роквелла KB 150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59 и ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Внешний вид.
Твердомеры Роквелла
Рисунок № 2
Общие сведения
Дата публикации - 07.06.2023
Срок свидетельства - 07.06.2028
Номер записи - 191225
ID в реестре СИ - 1409049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
КВЕ 150 R, КВ 150 R2,
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1181 от 2023.06.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Твердомеры Роквелла (КВ 150)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KB Pruftechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2024 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56709-14 08.02.2024 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60969-15 20.07.2025 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2024 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2024 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Твердомеры Роквелла (КВ 150)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АЗ-И" (RA.RU.312199) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Твердомеры Роквелла (КВ 150)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты программного обеспечения «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Firmware KB 150 |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 0.4.72 |
не ниже v. 2.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:
-
- главе 5 «Практическая работа с KB 150 R2» документа KB 150 R2 - 01 РЭ «Твердомеры Роквелла KB 150 R2. Руководство по эксплуатации»;
-
- главе 6 «Практическая работа с KBE 150 R» документа KBE 150 R - 01 РЭ «Твердомеры Роквелла KBE 150 R. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;
ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;
Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерения твердости по шкалам Роквелла и Супер-Роквелла»;
Стандарт предприятия изготовителя фирма «KB Pruftechnik GmbH», Германия.
Правообладатель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Изготовитель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стальных шариковых наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока, объединённых в одном корпусе, а также персонального компьютера, поставляемого по отдельному заказу.
Твердомеры выпускаются в следующих модификациях: КВ 150 R2 и КВЕ 150 R. Модификации твердомеров отличаются конструкцией, габаритными размерами, а также степенью автоматизации процесса измерений.
Заводской (серийный) номер, состоящий из сочетания арабских цифр и букв латинского алфавита, наносится с помощью лазерной печати на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 и 2.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1 и 2.
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички

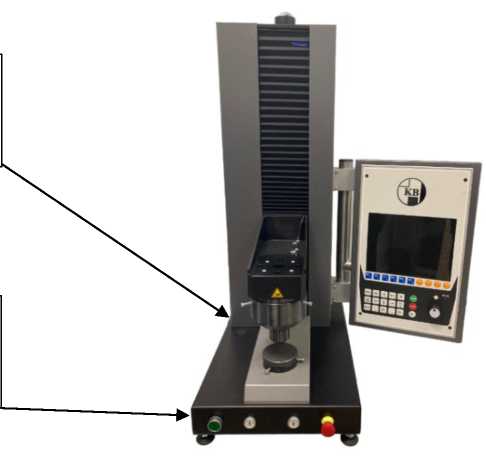

Рисунок 1 — Общий вид твердомеров Роквелла КВЕ 150 R
