Номер по Госреестру СИ: 50602-12
50602-12 Твердомеры универсальные
(KB 3000, KB 1000, KB 750, KB 250)
Назначение средства измерений:
Твердомеры универсальные KB 3000, KB 1000, KB 750, KB 250 (далее - приборы) предназначены для измерений твердости металлов и сплавов по методам Роквелла, Супер-Роквелла, Бринелля и Виккерса.
Внешний вид.
Твердомеры универсальные
Рисунок № 1
Внешний вид.
Твердомеры универсальные
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) твердомеров состоит из встроенного ПО и внешнего ПО.
Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Рокевелла, Супер-Роквелла, Виккерса или Бринелля, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Оно организовано в виде меню, которое позволяет выбрать необходимое испытание из списка, запустить это испытание на выполнение. Результат испытаний автоматически привязывается к архиву, в котором хранятся результаты.
ПО имеет опции статистической обработки результатов измерений.
Внешнее ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно, оно позволяет программировать серию испытаний для нескольких образцов или сложные испытания для одного образца, после чего твердомер выполнит эти измерения в полностью автоматическом режиме. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное программное обеспечение |
Firmware KB 3000 Метрологически значимая часть модуль: uhaerte.o |
0.4.30 (или выше) 0.4.44 |
ab394ec74e99a16070177ccbb3093083 |
MD5 |
Внешнее программное обеспечение для ПК |
Hardwin XL Метрологически значимая часть модуль: measure.dll |
2.4.05 (или выше) 2.4.15 |
3497362ec6644523f73434e4419b1509 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус твердомеров универсальных KB 3000, KB 1000, KB 750, KB 250 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации KB_UNIVERSAL-01РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийТвердомер универсальный KB 3000, KB 1000, KB 750, KB 250. Руководство по эксплуатации. Разделы 6,7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к твердомерам универсальным KB 3000, KB 1000, KB 750, KB 250
-
1 ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
-
2 ГОСТ 8.064-94 ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.
-
3 ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.
Заявитель
ООО “СИНЕРКОН”Адрес: 117105, г. Москва, Варшавское шоссе, д.32, стр.1. Тел/Факс.: 8(499) 6115289
Е-mail: info@ synercon.ru
Лист № 7 всего листов 7
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Приборы представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.
Принцип действия приборов основан:
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка.
Приборы имеют следующие модификации: KB 3000, KB 1000, KB 750 и KB 250. Модификации отличаются диапазоном воспроизводимых нагрузок и шкал Виккерса и Бринелля.
При измерениях по методу Роквелла (Супер-Роквелла) система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.
Приборы поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника.
Все модификации оснащены CCD-камерой высокого разрешения и объективом с 10-ступенчатым электроприводом для изменения степени увеличения изображения.
Каждая из модификаций может быть исполнена с встроенным в корпус твердомера электронным блоком или вынесенным ПК.
Испытательная нагрузка устанавливается на всех моделях автоматически, значение нагрузки задаётся с экрана монитора или с экрана ПК.
Все модификации позволяют выполнять измерения по Виккерсу и Бринеллю в полуавтоматическом и автоматическом режиме, что обеспечивается автофокусировкой на поверхность измеряемого образца и программой обнаружения и измерения линейных параметров отпечатка и вычислением соответствующей твёрдости.
Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений. В зависимости от комплектации управление работой твердомера осуществляется через встроенный LCD монитор или через дисплей вынесенного ПК.
Приборы позволяют выполнять измерения твёрдости в полуавтоматическом и автоматическом режимах.
Внешний вид твердомеров приведён на рисунке 1.

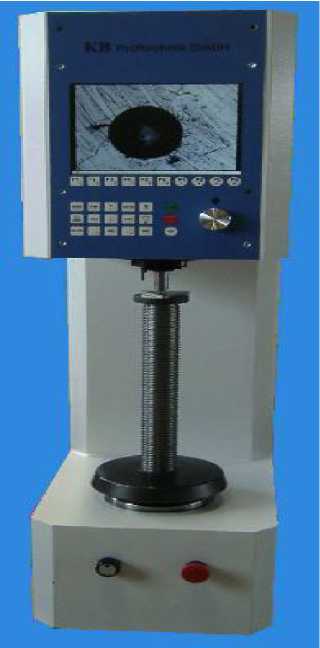

Рисунок 1 - Внешний вид твердомеров KB 3000, KB 1000, KB 750, KB 250.

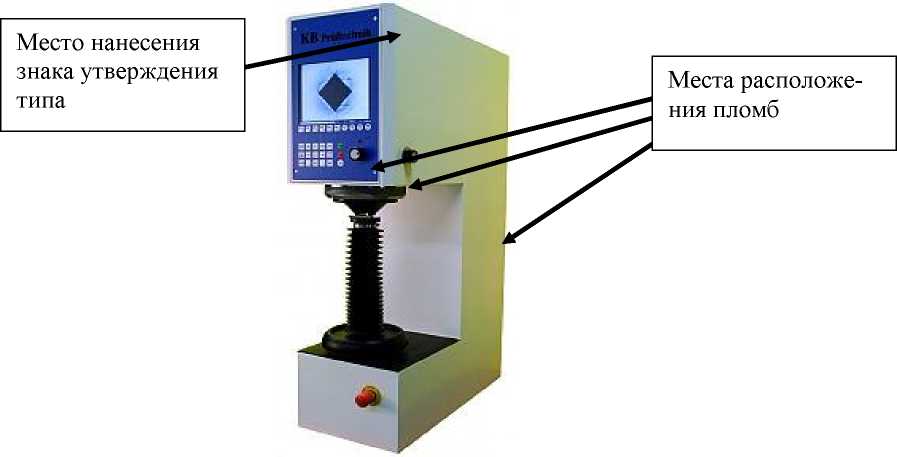

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.
Твердомер универсальный KB 3000 (KB1000, KB750, KB250).1 шт. (в зависимости от заказа).
Наконечник с алмазной пирамидой Роквелла...............................
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
.............................................1 шт.
1 шт. (в зависимости от заказа).
1 экз. (в зависимости от заказа).
Наконечник с алмазной пирамидой Виккерса ..............................
Наконечник с шариком 01,588 мм................................................
Наконечник с шариком 02,5 мм.....................................................
Наконечник с шариком 05 мм........................................................
Плоский рабочий столик 080мм ..................................................
Руководство пользователя на программу KB HardWin XL.........
Руководство по эксплуатации KB_ UNIVERSAL - 01РЭ ...........
Испытательные нагрузки по шкалам Виккерса, Н ..................................4,903; 9,807; 19,61; 29,42;
.................................................................................................49,03; 98,07; 196,1; 294,2; 490,3; 980,7. KB 250 -весь диапазон, KB 750 - выше и равно 9,807 Н, KB 1000 - выше и равно 29,42 Н, KB 3000 - выше и равно 49,03 Н.
Диапазон измерений твердости по шкалам Виккерса, HV....................................... от 50 до 1500.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Виккерса приведены в таблице 2.
Таблица 2
Интервалы измерений твёрдости, HV | |||||||||
100 |
200 |
300 |
400 |
500 |
600 |
800 |
1100± |
1375 | |
Обозначение |
±50 |
±50 |
±50 |
±50 |
±50 |
±50 |
±150 |
150 |
±125 |
шкал измерения |
Пределы допускаемой абсолютной погрешности измерений твёрдости, | ||||||||
твёрдости |
H |
V, ( ± ) | |||||||
HV0,5 |
5 |
10 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
HV1 |
5 |
10 |
12 |
16 |
25 |
30 |
35 |
60 |
120 |
HV2 |
4 |
9 |
9 |
16 |
20 |
24 |
28 |
55 |
90 |
HV3 |
4 |
8 |
9 |
12 |
15 |
24 |
28 |
45 |
75 |
HV5 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
40 |
60 |
HV10 |
4 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
50 |
HV20 |
3 |
6 |
9 |
12 |
15 |
18 |
25 |
30 |
45 |
HV30 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV50 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
HV100 |
3 |
6 |
6 |
8 |
10 |
13 |
18 |
20 |
30 |
Испытательные нагрузки для шкал Роквелла, Н:
предварительная
основные ............
.......................98,1;
588,4; 980,7; 1471.
Испытательные нагрузки для шкал Супер-Роквелла, Н:
......................29,42;
147,1; 294,8; 411,9.
предварительная .......................................................................................
основные ....................................................................................................
Диапазоны измерений твердости по шкалам Роквелла:
HRA ......................................................................................................................... от 20 до 88;
HRB ........................................................................................................................от 20 до100;
HRC.......................................................................................................................... от 20 до 70.
Диапазоны измерений твердости по шкалам Супер-Роквелла:
HR15N ..................................................................................................................... от 70 до 94;
HR30N ......................................................................................................................от 40 до86;
HR45N......................................................................................................................от 20 до 78;
HR15N .....................................................................................................................от 62 до 93;
HR30T ......................................................................................................................от 15 до 82;
HR45T.......................................................................................................................от 10 до 72.
Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:
от 20 до 75 HRA.........................................................................................................± 2.0;
от 75 до 88 HRA.........................................................................................................± 1,5;
от 20 до 80 HRB..........................................................................................................± 3,0;
от 80 до 100 HRB..........................................................................................................± 2,0;
от 20 до 35 HRC..........................................................................................................± 2,0;
от 35 до 55 HRC..........................................................................................................± 1,5;
от 55 до 70 HRC..........................................................................................................± 1,0.
по шкалам Супер-Роквелла:
HR15N, HR30N, HR45N...................................................................................................± 2.0;
HR15T, HR30T, HR45T.....................................................................................................± 3,0.
Диапазоны измерений твердости по шкалам Бринелля
HBW 2,5/62,5 (нагрузка 613 Н); HBW 5/250 (нагрузка 2452 Н).......................от 32 до 200;
HBW 10/1000 (нагрузка 9807 Н)..........................................................................от 32 до 200;
HBW 10/1500 (нагрузка 14710 Н)........................................................................от 48 до 222;
HBW 2,5/187,5 (нагрузка 1839 Н); HBW 5/750 (нагрузка 7355 Н)...................от 95 до 600;
HBW 10/3000 (нагрузка 29420 Н)........................................................................от 95 до 600.
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля приведены в таблице 3.
Таблица 3
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HB | |||||
40±10 |
110±50 |
200±50 |
300±50 |
400±50 |
525±75 | |
Пределы допускаемой абсолютной погрешности по шкалам, HBW | ||||||
HBW 2.5/62,5; HBW 5/250; HBW 10/1000; HBW 10/1500 |
±2 |
±6 |
±10 | |||
HBW 2.5/187,5; HBW 5/750; HBW 10/3000 |
±6 |
±10 |
±12 |
±18 |
±24 |
KB 3000 - все шкалы, KB 1000 - шкалы с нагрузкой менее и равно 9807 Н, KB 750
- шкалы с нагрузкой менее и равно 7355 Н, KB 250 - шкалы с нагрузкой менее и равно 2452 Н.
Рабочее пространство для модификаций KB 250,750,1000:
глубина рабочего пространства, мм
Рабочее пространство для модификации KB 3000:
глубина рабочего пространства, мм
Габаритные размеры (длинахширинахвысота), мм, не более: для модификаций KB 250,750,1000 ............................................................................725х230х1200;
для модификации KB 3000...........................................................................................920х390х1290.
Масса кг, не более: для модификаций KB 250,750,1000
Рабочие условия применения:
температура воздуха ,°С.........................................................................................от 10 до 35;
относительная влажность воздуха, %...................................................................от 20 до 90.
Напряжение питание от сети переменного тока частотой от 50 до 60 Гц, В......................23 0± 1 0;
Сила тока потребления, А ................................................................................................................6, 3 .
Лист № 6 всего листов 7
