Назначение средства измерений:
Машины для испытаний пружин FW предназначены для измерений силы и деформации при статических испытаниях пружин на растяжение и сжатие.
Внешний вид.
Машины для испытаний пружин
Рисунок № 1
Внешний вид.
Машины для испытаний пружин
Рисунок № 2
Программное обеспечение
Программное обеспечение разделено на метрологически значимое ПО ( встроенное программное обеспечение KB Prueftechnik GmbH) и метрологически незначимое (KBSpringWin ).
Доступ к метрологически значимому ПО, ограничен паролем доступа на уровне изгото -вителя и сервисного центра.
Метрологически значимое ПО не может быть модифицировано , считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настрой-ка/работа" производителем.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО |
KB Prueftechnik GmbH |
V- 1, и выше |
** |
**1 |
Программное обеспечение для ПК |
KBSpringWin |
V 4., и выше |
**1 |
**1 |
**1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на лицевую панель машины методом офсетной печати.приведены в таблице 4.
Таблица 4
Модификация |
FW 1/1-10 |
Диапазон измерения нагрузки, Н |
0,1-10 |
Пределы допускаемой приведенной погрешности измерения силы, % |
± 0,5 |
Диапазон измерения деформации пружины, мм |
от 0 до 250 |
Пределы допускаемой погрешности измерения деформации пружины, мм |
± 0,1 |
Габаритные размеры машины (ширина х длина х высота), мм., |
300 х 400 х 500 |
Масса, кг. не более |
20 |
Напряжение питания, В |
220 +15% 220 -10 % |
Частота напряжения питания, Г ц |
50 ±1 Гц |
Машины предназначены для эксплуатации при температуре окружающей среды от 15°С до 25°С.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе: «Машины для испытаний пружин FW. Руководство по эксплуатации ».
Лист № 5 Всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытаний пружин FW
1 ГОСТ 28840-90 «Машины для испытания материалов на растяжение , сжатие и изгиб . Общие технические требования ».
2 Техническая документация «KB Pruftechnik GmbH». (Германия).
Поверка
Поверкаосуществляется по МП ТИнТ 142-2013 «Машины для испытаний пружин FW. Методика поверки», утверждённой ГЦИ СИ «ТестИнТех» в октябре 2013г.
Основные средства поверки:
- эталонные ( динамометры ) 2- го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %.
- Штангенциркуль ШЦ -II-250 ГОСТ 166-89, погрешность ± 0,05 мм
Заявитель
ООО «СИНЕРКОН»117105, г. Москва, Варшавское шоссе, д.32, стр. 1
Тел. (499) 611-15-09; 611-15-37; 611-52-89 Факс (495) 741-59-04
E-mail: info@synercon.ru
Испытательный центр
ООО «ТестИнТех»
123308, г. Москва, ул. Мневники, д.1 ИНН 7734656656, КПП 773401001
Принцип действия машин для испытаний пружин FW основан на преобразовании тензометрическим датчиком силы , приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе, который после преобразования в контроллере выводится в виде значения силы и перемещения на дисплей и передаётся на компьютер для формирования отчёта испытания.
Машины для испытаний пружин FW имеют ручной привод и блок управления с дисплеем для вывода результатов измерений. Система автоматического регулирования с обратной связью обеспечивает открытое управление циклом и постоянный контроль параметров.
Машины для испытаний пружин FW выпускаются в исполнениях FW 1/1, FW 3/3 и FW 4/3, отличающихся значением наибольшей предельной нагрузки и типом управления.
Машины для испытаний пружин FW 1/1 выпускаются следующих модификаций: FW1/1-10.
Машины для испытаний пружин FW 3/3 выпускаются
FW 3/3-10, FW 3/3-50, FW 3/3-100, FW 3/3-200, FW 3/3-500.
следующих
модификаций:
Машины для испытаний пружин FW 4/3 выпускаются
следующих
модификаций:
FW 4/3-100, FW 4/3-200, FW 4/3-500, FW 4/3-1000.
Машины для испытаний пружин FW 4/3 и FW 3/3 являются вертикальными машинами с ручным управлением. Конструктивно выполнены в одноколонном исполнении (рисунок 1).

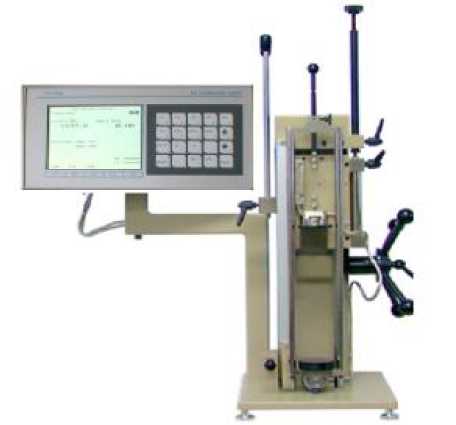

Рисунок 1- Машина для испытаний пружин FW 4/3 и FW 3/3.
Машины для испытаний пружин FW 1/1 являются вертикальными машинами с ручным управлением. Конструктивно модификации с нагрузкой до 10 Н выполнены в одноколонном исполнении (рисунок 2).

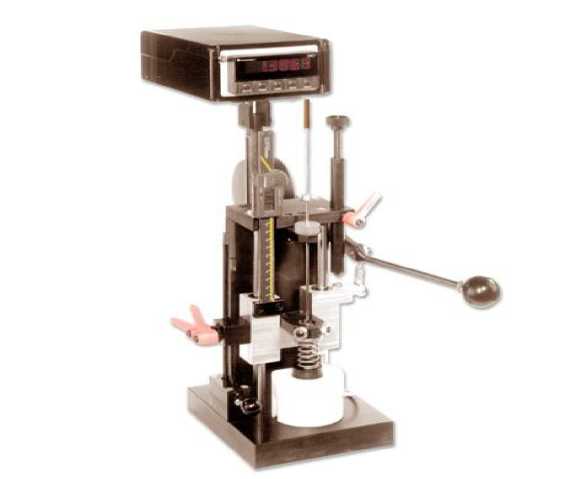

Рисунок 2 - Машина для испытаний пружин FW 1/1
Конструктивно машины для испытаний пружин FW состоят из основания, нагружающего устройства и системы управления.
Нагружающее устройство представляет собой закрепленную на основании силовую раму с одной (двумя) колоннами, силоизмерительный тензодатчик, закрепленный на подвижной траверсе или под неподвижной траверсой (в зависимости от модификации ).
Измерение приложенной к пружине силы производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей блока управления.
Деформация пружины измеряется с помощью датчика перемещения. Результат измерений после обработки микропроцессором выводится на дисплей.
Конструкция машин обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
машин для испытаний пружин
FW 4/3 приведены в таблицах 2.
Таблица 2
Модификация |
FW 4/3-100 |
FW 4/3-200 |
FW 4/3-500 |
FW 4/3-1000 |
Диапазон измерения нагрузки, Н |
1-100 |
2-200 |
5-500 |
10-1000 |
Пределы допускаемой приведенной погрешности измерения силы, % |
± 0,5 | |||
Диапазон измерения деформации пружины, мм |
от 0 до 250 | |||
Пределы допускаемой погрешности измерения деформации пружины, мм |
± 0,1 | |||
Габаритные размеры машины (ширина х длина х высота), мм |
320 х 350 х750 | |||
Масса, кг. не более |
52 | |||
Напряжение питания, В |
220 +15% 220 -10 % | |||
Частота напряжения питания, Г ц |
50 ±1 Гц |
Машины предназначены для эксплуатации при температуре окружающей среды от 15 до 25 °С. машин для испытаний пружин FW 3/3 приведены в таблицах 3.
Таблица 3
Модификация |
FW 3/3-10 |
FW 3/3-50 |
FW 3/3-100 |
FW 3/3-200 |
FW 3/3-500 |
Диапазон измерения нагрузки, Н |
0,1-10 |
0,5-50 |
1-100 |
2-200 |
5-500 |
Пределы допускаемой приведенной погрешности измерения силы, % |
± 0,5 | ||||
Диапазон измерения деформации пружины, мм |
от 0 до 250 | ||||
Пределы допускаемой погрешности измерения деформации пружины, мм |
± 0,1 | ||||
Габаритные размеры машины (ширина х длина х высота), мм., |
320 х 350 х750 | ||||
Масса, кг. не более |
52 |
Напряжение питания, В |
220 +15% -io % |
Частота напряжения питания, Г ц |
50 ±1 Гц |
Машины предназначены для эксплуатации при температуре окружающей среды от 15° С до 25 °С.
машин для испытаний пружин FW 1/1
