Номер по Госреестру СИ: 50594-12
50594-12 Микротвердомеры
(KBW)
Назначение средства измерений:
Микротвердомеры KBW (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по методу Виккерса при величине испытательной нагрузки до 9,807 Н.
Внешний вид.
Микротвердомеры
Рисунок № 1
Внешний вид.
Микротвердомеры
Рисунок № 2
Программное обеспечение
Микротвердомер имеет два исполнения: с встроенным микропроцессором и вынесенным персональным компьютером.
Микропроцессор микротвердомера позволяет задавать параметры измерительного цикла и автоматически вычисляет числа твёрдости на основе среднего измерений длины диагоналей отпечатка. Сенсорный экран предназначен для ввода информации, управления револьверной головкой и отображения результатов измерений. В этом случае функционирование микротвердомера поддерживается встроенным программным обеспечением (ПО). Прямого доступа к ПО нет.
В исполнении микротвердомера, с вынесенным персональным компьютером, управление работой, отображение и архивирование результатов измерений осуществляется специальным программным обеспечением (ПО).
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО (используется без ПК) |
Firmware KBW |
1791 |
- |
- |
Hardwin XL |
2.4.05 (или выше) | |||
ПО для вынесенного ПК |
Метрологиче ски значимая часть модуль: measure.dll |
2.4.15 |
3497362ec6644523f73434e 4419b1509 |
MD5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковой правой поверхности корпуса микротвердомеров KBW в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации KBW - 01 РЭ типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Микротвердомер KBW. Руководство по эксплуатации. Разделы 6,7.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к микротвердомерам KBW
1 ГОСТ 8.063-2007 ГСИ.Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
2 ГОСТ 23677-79 Твердомеры для металлов . Общие технические требования.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
Поверка
Поверкаосуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.
Изготовитель
Фирма “KB Pruftechnik GmbH”, Германия
Адрес: D-67126 Hochdorf-Assenhaim im Weichlingsgarten 10b, Germany.
Тел/Факс.: +49(0) 6231-93992-0/+49(0) 6231-93992-69
Е-mail: kbpruftechnik@ kbpruftechnik.de
Заявитель
ООО “СИНЕРКОН”.
Адрес: 117105, г. Москва, Варшавское шоссе, д.32, стр.1.
Тел/Факс: 8(499) 6115289
Е-mail: info@ synercon.ru
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Микротвердомер представляет собой стационарное средство измерений статического действия. Он состоит из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.
Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.
Микротвердомер поставляется с автоматической револьверной головкой, на которую могут быть установлены наконечник и 3 объектива. Окуляр имеет увеличение 10. В стандартной поставке прибор комплектуется наконечником Виккерса и двумя объективами, обеспечивающими общее увеличение 100 и 400. Подсветка осуществляется галогеновой лампой. Внешний вид микротвердомеров приведён на рисунке 1.

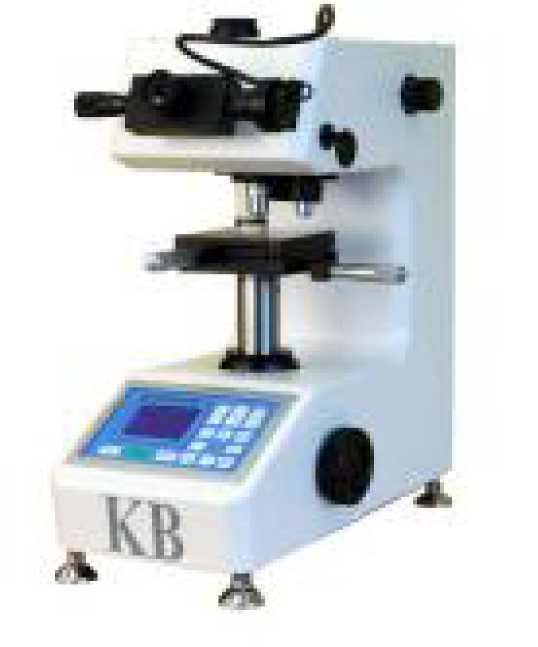

Рисунок 1 - Внешний вид микротвердомера.
Место нанесения знака утверждения типа
Места расположения пломб

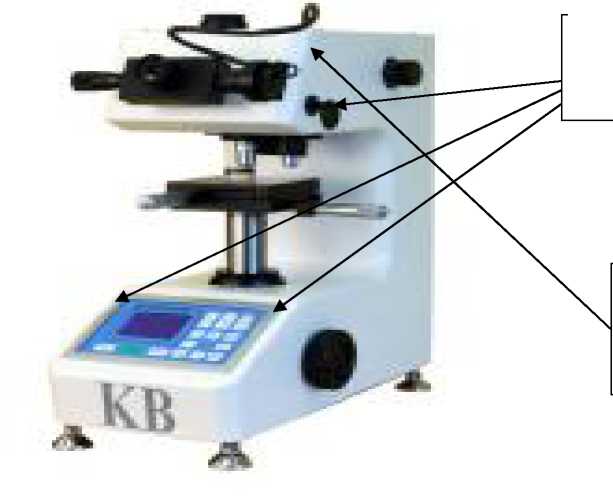

Рисунок 2 - Места расположения пломб и место нанесения знака утверждения типа.
Микротвердомер KBW..................................................................................................-1 шт.
Наконечник с алмазной пирамидой Виккерса.............................................................-1 шт.
Плоский рабочий столик 080мм...................................................................................-1 шт.
ПК с ПО Hardwin XL.........................................................-1 шт. (в зависимости от заказа)
Руководство по эксплуатации KBW - 01РЭ ...............................................................-1 экз.
Испытательные нагрузки, Н .............................................................0,09807; 0,2452; 0,4903; 0,9807;
.......................................................................................................................1,961; 2,942; 4,903; 9,807.
Шкала HV0,01, диапазон измерений твердости, HV.................................................... от 50 до 150.
Шкала HV0,025, диапазон измерений твердости, HV ................................................ от 50 до 450.
Шкалы HV0,05; HV0,1, диапазон измерений твердости, HV...................................... от 50 до 950.
Шкалы HV0,2; HV0,3; HV 0,5;
HV1; HV2, диапазон измерений твердости, HV............................................. от 50 до 1250.
Пределы допускаемой относительной погрешности нагрузок:
при испытательной нагрузке меньше или равно 1,961 Н, %..........................................±1,5;
при испытательной нагрузке больше 1,961 Н, %............................................................±1,0.
Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице 2.
Таблица 2
Обозначение шкал измерения твёрдости |
Диапазоны твёрдости, HV | |||||||
100 ±50 |
200 ±50 |
300 ±50 |
400 ± 50 |
500 ±50 |
600 ±50 |
800 ±150 |
1100 ±150 | |
Пределы допускаемой абсолютной погрешности по шкалам, |
HV,(±) | |||||||
HV0.01 |
6 | |||||||
HV0.025 |
6 |
18 |
30 |
44 | ||||
HV0.05 |
6 |
16 |
27 |
40 |
55 |
68 |
85 | |
HV0.1 |
6 |
14 |
24 |
36 |
50 |
64 |
80 | |
HV0.2 |
6 |
12 |
21 |
32 |
45 |
60 |
75 |
110 |
HV0.3 |
4 |
10 |
18 |
28 |
40 |
54 |
70 |
110 |
HV0.5 |
3 |
10 |
15 |
24 |
30 |
42 |
49 |
90 |
HV1 |
3 |
8 |
12 |
16 |
25 |
30 |
35 |
60 |
Рабочие условия эксплуатации:
температура воздуха ,оС......................................................................................... от 12 до 28;
относительная влажность воздуха, %................................................................... от 35 до 65.
Увеличение интегрального микроскопа: ................................................................... от 100 до 400.
Питание: напряжение, В ...................................................................................230±10;
Рабочее пространство: по горизонтали, мм
Габаритные размеры:
(длинахширинахвысота), мм, не более: ...........................................................430x190x520.
