Номер по Госреестру СИ: 73283-18
73283-18 Твердомеры Виккерса
(KB 30 BVZ)
Назначение средства измерений:
Твердомеры Виккерса KB 30 BVZ предназначены для измерений твердости металлов и сплавов по шкалам Виккерса и Бринелля в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Внешний вид.
Твердомеры Виккерса
Рисунок № 1

Внешний вид.
Твердомеры Виккерса
Рисунок № 2
Программное обеспечение
Встроенное программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Hardwin XL |
Номер версии (идентификационный номер) ПО |
не ниже v 2.4.05 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист
руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса KB 30 BVZГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю
ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу КВ 30 - 02 МП «Инструкция. Твердомеры Виккерса KB 30 BVZ. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 07.09.2018 г.
Основные средства поверки:
рабочие эталоны микротвёрдости по шкалам Виккерса по ГОСТ 8.063-2012;
рабочие эталоны твердости 2-го разряда по шкалам Виккерса по ГОСТ 8.063-2012;
рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de Web-сайт: kbprueftechnik.de
Заявитель
Акционерное общество «Выксунский металлургический завод» (АО «ВМЗ») ИНН 5247004695
Адрес: 607060, Нижегородская обл., г. Выкса, ул. Братьев Баташевых, д.45 Телефон: (800) 250-11-50
E-mail: vmz@vsw.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан:
-
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
-
- для шкал Бринелля: на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры поставляются с автоматической револьверной головкой, которая обеспечивает установку в рабочее положение объектива или наконечника. Твердомеры оснащены персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости.

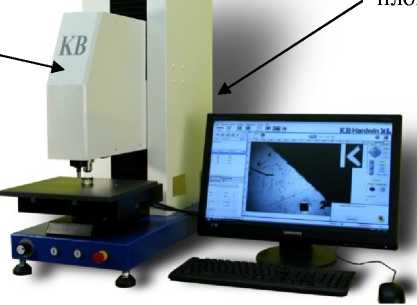

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
место нанесения место расположения
знака утверждения пломбы изготовителя


Рисунок 1 - Внешний вид твердомеров
Таблица 8 - Комплектность твердомеров
Наименование |
Обозначение |
Количество, шт. |
Твердомер Виккерса KB 30 BVZ |
№ S07-05-1817-4006, № S11-09-1817-4865, № S06-08-1811-3863, № S06-09-1814-3863 |
4 |
Персональный компьютер |
1 | |
Плоский предметный столик |
1 | |
Ящик ЗИП |
1 | |
Руководство по эксплуатации |
KB 30 - 01 РЭ |
1 |
Методика поверки |
КВ 30- 02 МП |
1 |
Испытательные нагрузки по шкалам Виккерса и пределы допустимого отклонения испытательных нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
Испытательные нагрузки, Н |
Пределы допустимого отклонения нагрузок, % |
0,490; 0,981 |
±1,5 |
1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 294,2 |
±1,0 |
Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
HV 0,05 |
от 50 до 450 |
HV 0,1 |
от 50 до 850 |
HV 0,2; HV 0,3 |
от 50 до 1000 |
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 30 |
от 50 до 1500 |
Пределы допускаемой абсолютной погрешности твердомеров по шкалам Виккерса приведены в таблице 4.
Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса
Обозначение шкалы твёрдости |
Интервалы измерений твёрдости HV | ||||||||
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
Пределы допускаемой абсолютной погрешности твердомера, HV, (±) | |||||||||
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV10 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
HV30 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 4
Обозначение |
Интервалы измерений твёрдости HV | |||||||||
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
Пределы допускаемой абсолютной погрешности твердомера, | ||||||||||
HV, (±) | ||||||||||
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
HV10 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
HV30 |
11 |
12 |
13 |
14 |
15 |
16 |
19 |
18 |
20 |
26 |
Примечание: Метрологические характеристики действительны для 5 измерений
Испытательные нагрузки по шкалам Бринелля и пределы допустимого отклонения испытательных нагрузок приведены в таблице 5.
Таблица 5 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
Шкала Бринелля |
Нагрузка, Н |
Пределы допустимого отклонения нагрузки, % |
Диапазон измерений твердости, HBW |
HBW 1/10 |
98,07 |
±1,0 |
от 32 до 200 |
HBW 1/30 |
294,2 |
от 95 до 650 |
Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля приведены в таблице 6.
Таблица 6 - Метрологические характеристики твердомеров по шкалам Бринелля
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | |||||
от 32 до 50 включ. |
св. 50 до 100 включ. |
св. 100 до 150 включ. |
св. 150 до 200 включ. |
св. 200 до 250 включ. |
св. 250 до 300 включ. | |
Пределы допускаемых абсолютных твердомеров, HBW, (± |
погрешностей | |||||
HBW 1/10 |
1,5 |
3,0 |
4,5 |
6,0 |
7,5 |
- |
HBW 1/30 |
- |
3,0 |
4,5 |
6,0 |
7,5 |
9,0 |
Продолжение таблицы 6
Обозначение шкал измерения твёрдости |
Интервалы измерения твёрдости, HBW | ||||
св. 300 до 350 включ. |
св. 350 до 400 включ. |
св. 400 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
Пределы допускаемых абсолютных погрешностей твердомеров, HBW, (±) | |||||
HBW 1/30 |
10,5 |
12,0 |
13,5 |
16,5 |
19,5 |
Примечание - Метрологические характеристики действительны для 5 измерений |
Лист № 4 Всего листов 5 Технические характеристики твердомеров приведены в таблице 7.
Таблица 7 - Технические характеристики твердомеров
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации: -температура окружающего воздуха, °С |
от +15 до +35 |
- относительная влажность окружающего воздуха, %, не более |
80 |
Параметры электропитания: - напряжение переменного тока, В |
230 ±23 |
- частота переменного тока, Гц |
50 ±0,2 |
Габаритные размеры (длинахширинахвысота), мм, не более |
730х450х950 |
Масса, кг, не более |
140 |
