Номер по Госреестру СИ: 70714-18
70714-18 Твердомеры Роквелла
(KB 150 R)
Назначение средства измерений:
Твердомеры Роквелла KB 150 R (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла и Супер-Роквелла в соответствии с ГОСТ 9013-59, ГОСТ 22975-78.
Внешний вид.
Твердомеры Роквелла
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.03.2028
Номер записи - 162567
ID в реестре СИ - 384967
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, КВ 150 R, Без модификации, KB 150 R, .,
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 19
Выдано извещений - 1
Кол-во периодических поверок - 13
Кол-во средств измерений - 5
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
№303 от 2023.02.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (11)
Наличие аналогов СИ: Твердомеры Роквелла (KB 150 R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70714-18 Твердомеры Роквелла (KB 150 R) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
50993-12 Твердомеры для измерения твердости по методу Роквелла (ТРТС) Общество с ограниченной ответственностью "Тестсистемы" (РОССИЯ г. Иваново) |
|
70714-18 Твердомеры Роквелла (KB 150 R) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
86632-22 Твердомеры (ИТР) Общество с ограниченной ответственностью "Метротест" (ООО "Метротест") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
|
70714-18 Твердомеры Роквелла (KB 150 R) Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
60664-15 Твердомеры (ИТР) ООО "Метротест" (РОССИЯ г.Нефтекамск) |
Все средства измерений ООО "Метротест"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2024 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56709-14 08.02.2024 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60969-15 20.07.2025 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2024 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2024 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Твердомеры (ИТР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 2 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 |
Стоимость поверки Твердомеры (ИТР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Ростовский ЦСМ Ростовская область |
1597 | 2136 |
|
Таганрогский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
1597 | 2136 |
|
Волгодонский филиал ФБУ «Ростовский ЦСМ» Ростовская область |
1597 | 2136 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
3751 | 2136 |
Программное обеспечение
Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Встроенное программное обеспечение (ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware KB 150 |
|
Номер версии (идентификационный номер) ПО |
не ниже v 0.4.72 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Конструкция твердомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к твердомерам Роквелла KB 150 R
ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»
ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С»
ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования» Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по шкалам Роквелла по ГОСТ 8.064-94.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Фирма «KB Pruftechnik GmbH», Г ермания
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»)
Адрес: 117587, Москва, Варшавское шоссе, д. 118, к.1
ИНН: 7728641644
Телефон (495) 741 59 04
E-mail: info@synercon.ru
Web-сайт: www.synercon.ru
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или стального шарикового наконечников с последующим измерением глубины внедрения наконечника.
Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.
Твердомеры имеют оригинальный механизм приложения предварительной и основной нагрузок, который обеспечивает стабильную скорость подвода наконечника к образцу и отсутствие тангенсальных составляющих прикладываемой нагрузки. Твердомеры могут поставляться с персональным компьютером.
Доступ к метрологически значимой части ограничен конструкцией твердомеров.

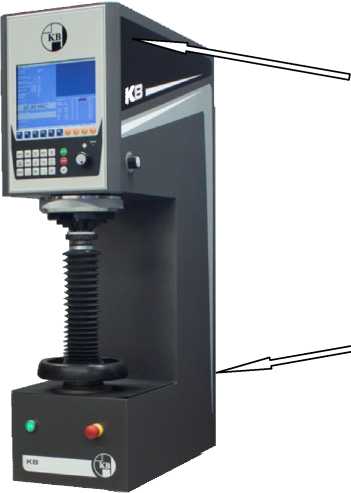

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
