Номер по Госреестру СИ: 56708-14
56708-14 Машины для испытания пружин
(KB 5000F, KB 2000F, KB 1000F)
Назначение средства измерений:
Машины для испытания пружин KB 5000F, KB 2000F, KB 1000F (далее по тексту -машины) предназначены для измерения силы и деформации пружин при испытаниях на растяжение и сжатие в режиме статического нагружения.
Внешний вид.
Машины для испытания пружин
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) обеспечивает вывод на экран параметров испытания: силы, перемещения.
Доступ к изменению параметров работы ПО , влияющих на метрологические характе -ристики защищен паролем разного уровня.
ПО не может быть модифицировано , считано или загружено через какой-либо другой интерфейс после опломбирования корпуса и тумблера "Настройка/работа", равно как и не могут быть изменены параметры работы ПО.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО |
KB Prueftechnik GmbH |
V- 1. X. X X*1 |
**1 |
**1 |
Программное обеспечение для ПК |
KBSpringWin |
V 4.XX*1 |
**1 |
**1 |
*1 где Х от 0 до 99 **1 - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковую правую поверхность корпуса машины в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Машины для испытания пружин KB 5000F, KB 2000F, KB 1000F. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам для испытания пружин KB 5000F, KB 2000F, KB 1000F
-
1 ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие, и изгиб. Общие технические требования.»
-
2 Техническая документация «KB Pruftechnik GmbH», Германия.
Поверка
Поверкаосуществляется по МП ТИнТ 141-2013 «Машины для испытания пружин KB 5000F, KB 2000F, KB 1000F. Методика поверки», утверждённая ГЦИ СИ ООО «ТестИнТех» в ноябре 2013 г.
Основные средства поверки:
-
- эталонные динамометры 2-го разряда по ГОСТ Р 8.663-2009, погрешность ± 0,12 %.
-
- штангенциркуль ТПЦ-ТТ-250 ГОСТ 166-89, погрешность ± 0,05 мм
Изготовитель
«KB Pruftechnik GmbH», Германия.
Адрес: D-67126 Hochdorf-Assenhaim im Weichlingsgarten 10b, Germany. Тел/Факс.: +49(0) 6231-93992-0/+49(0) 6231-93992-69
Е-mail: kbpruftechnik@ kbpruftechnik.de
Заявитель
ООО «СИНЕРКОН»
Адрес: 117105, г. Москва, Варшавское шоссе, д.32, стр.1.
Тел/Факс.: 8(499) 6115289
Е-mail: info@synercon.ru
Лист № 4 Всего листов 4
Испытательный центр
ООО «ТестИнТех »
123308, Москва, ул.Мневники , д.1
ИНН 7734656656, КПП 773401001
Машины конструктивно состоят из основания, на котором установлена неподвижная опора, системы подачи нагрузки с электроприводом и подвижной траверсой, системы измерения нагрузки и перемещения; блока управления с дисплеем и пульта управления, соединенного кабелем с блоком управления.
Принцип действия машин заключается в преобразовании деформации испытываемой пружины при ее сжатии (растяжении) до заданного значения в электрический сигнал. Пружины сжатия подвергаются испытаниям на сжатие, пружины растяжения - на растяжение.
Измерение приложенной к пружине нагрузки производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал через усилитель поступает в аналоговоцифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей блока управления.
Деформация пружины измеряется с помощью датчика перемещения. Результат измерений после обработки микропроцессором выводится на дисплей.
Машины имеют подвижную траверсу с электроприводом, скорость перемещения которой устанавливается с пульта блока управления.
Конструкция машин обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Машины выпускаются в трех модификациях, отличающихся друг от друга диапазонами измерений нагрузки.

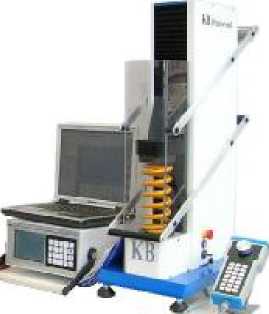

Рис.1. Общий вид машины для испытаний пружин KB 5000F, KB 2000F, KB 1000F
Лист № 2 Всего листов 4
Машина для испытания пружин ................................................-1 шт.
Коробка с принадлежностями -1 шт.
Методика поверки..............................................................................-1 экз.
Руководство по эксплуатации.................................................................-1 экз.
машин приведены в таблице 2. Таблица 2
Параметр |
KB 5000F |
KB 2000F |
KB 1000F |
Диапазон измерения нагрузки, Н |
50-5000 |
20-2000 |
10-1000 |
Пределы допускаемой приведенной погрешности измерения силы, % |
± 0,5 | ||
Диапазон измерения деформации пружины, мм |
от 0 до 365 | ||
Пределы допускаемой погрешности измерения деформации пружины, мм |
± 0,1 | ||
Габаритные размеры машины (ширина х длина х высота), мм., не более |
280 х 595 х 825 | ||
Масса, кг. не более |
240 | ||
Температура окружающей среды, °С |
+5- +40 | ||
Напряжение питания, В |
220 +15% 220 -10 % | ||
Частота напряжения питания, Г ц |
50 ±1 Гц |
Лист № 3 Всего листов 4
Машины предназначены для эксплуатации при температуре окружающей среды от 15 до 25 оС.
