Номер по Госреестру СИ: 51632-12
51632-12 Машина для испытания пружин
(BETA 100)
Назначение средства измерений:
Машина для испытания пружин BETA 100 (далее по тексту - машина) предназначена для статических измерений свойств пружин на растяжение и сжатие.
Внешний вид.
Машина для испытания пружин
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 141282
ID в реестре СИ - 363682
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Машина для испытания пружин BETA 100, BETA 100,
Производитель
Изготовитель - Фирма "KB Pruftechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Машина для испытания пружин (BETA 100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KB Pruftechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50399-12 09.07.2017 |
Твердомеры, KB 5, KB 10, KB 30 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50594-12 20.07.2017 |
Микротвердомеры, KBW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50601-12 20.07.2017 |
Твердомеры Роквелла и Супер-Роквелла, KB 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50602-12 20.07.2017 |
Твердомеры универсальные , KB 3000, KB 1000, KB 750, KB 250 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51632-12 |
Машина для испытания пружин, BETA 100 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52480-13 14.12.2027 |
Машины для испытаний на кручение, TG Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56708-14 08.02.2029 |
Машины для испытания пружин, KB 5000F, KB 2000F, KB 1000F Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
56709-14 08.02.2029 |
Машины для испытаний пружин, FW Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60969-15 20.07.2030 |
Твердомеры универсальные , KB 3000 Mammut, KB 3000 Mammut BV Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60985-15 |
Машина испытательная, HM-S Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
60986-15 |
Машина испытательная универсальная, DI-CP/V4 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70714-18 28.03.2028 |
Твердомеры Роквелла, KB 150 R Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
70907-18 23.04.2028 |
Микротвердомеры, KBW 1, KBW 10 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71446-18 07.06.2029 |
Твердомеры Виккерса, KB 10 S, KB 30 S, KB 50 S, KB 50 SR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
71447-18 07.06.2029 |
Твердомеры универсальные , KB 250, KB 750, KB 1000, KB 3000, KB 250 MHSR, KB 750 MHSR, KB 3000 MHSR Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73284-18 |
Твердомеры универсальные , KB 3000 BVRZ-SA, KB 3000 BVRZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
73283-18 |
Твердомеры Виккерса, KB 30 BVZ Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
84535-22 31.01.2027 |
Твердомеры Виккерса, KBW 10 - V Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
89246-23 07.06.2028 |
Твердомеры Роквелла, КВ 150 Фирма "KB Pruftechnik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Машина для испытания пружин (BETA 100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Машина для испытания пружин (BETA 100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
3945 | 3945 |
Программное обеспечение
Встроенное программное обеспечение (ПО) позволяет задавать параметры испытания: скорость нагружения и величину нагрузки. Прямого доступа к ПО нет.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное ПО |
KB Prueftechnik GmbH |
X-1.7.24 (и выше) |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на боковой левой поверхности блока управления машины в виде наклеиваемой плёнки и на титульный лист документа «Руководство по эксплуатации BETA 100-2012.001РЭ » типографским или иным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМашины для испытания пружин ВЕТА 100. Руководство по эксплуатации. Раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машине для испытания пружин ВЕТА 100-
1 ГОСТ 8.065-85 ГСИ Государственный первичный эталон и государственная поверочная схема для средств измерений силы.
-
2 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, и изгиб. Общие технические требования.
-
3 Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется в соответствии с документом «Инструкция. Машины для испытания пружин ВЕТА 100. Методика поверки. ВЕТА 100-2012.001МП», утверждённым руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 24.09.2012 г.
Основные средства поверки:
- динамометры образцовые переносные 3- го разряда сжатия (рег. № 15812-09), ДОСМ-3-2У диапазон измерений (200...2000) Н, ДОСМ-3-1, диапазон измерений (1...10) кН, ДОСМ-3-5, диапазон измерений (5...50) кН, ДОСМ-3-50, диапазон измерений (50...500) кН;
- секундомер СОСпр-б-6-2 (рег. № 11519-11), диапазон измерений 0...60 мин, кл . т. 2;
- линейка измерительная металлическая (рег. № 34854-07), длина 1 м , цена деления 1 мм;
- штангенциркуль ШЦ-П-250-0,1 (рег № 22088-07).
Изготовитель
Фирма «KB Pruftechnik GmbH», ГерманияАдрес: D-67126 Hochdorf-Assenhaim im Weichlingsgarten 10b, Germany.
Тел/Факс.: +49(0) 6231-93992-0/+49(0) 6231-93992-69
Е-mail: kbpruftechnik@ kbpruftechnik.de
Лист № 4 всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус .
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Конструктивно машина состоит из двух блоков: силового блока, состоящего из основания, четырехколонного корпуса, системы подачи нагрузки с электроприводом и подвижной траверсой, системы измерения нагрузки и перемещения; блока управления с дисплеем и пульта управления, соединенного кабелем с блоком управления.
Принцип действия машины заключается в деформировании испытываемой пружины и измерении силы, необходимой для сжатия (растяжения) пружины до заданного значения деформации. Пружины сжатия подвергаются испытаниям на сжатие, пружины растяжения -на растяжение.
Измерение приложенной к пружине нагрузки производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал через усилитель поступает в аналоговоцифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей блока управления.
Деформация пружины измеряется с помощью датчика перемещения. Результат измерений после обработки микропроцессором выводится на дисплей.
Машины имеют подвижную траверсу с электроприводом, скорость перемещения которой устанавливается с пульта блока управления.

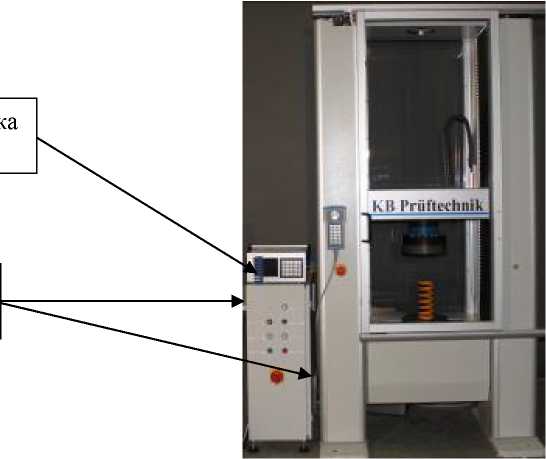

Внешний вид машины показан на рисунке 1
Места расположения пломб
Место нанесения зна
утверждения типа
Рисунок 1 - Внешний вид машины для испытания пружин BETA 100.
Лист № 2 всего листов 4
Машина для испытания пружин ................................................................................-1 шт.
Блок управления ..........................................................................................................-1 шт.
Пульт управления ........................................................................................................-1 шт.
Коробка с принадлежностями ....................................................................................-1 шт.
Методика поверки ВЕТА 100-2012.001МП ..............................................................-1 шт.
Руководство по эксплуатации ВЕТА 100-2012.001РЭ.............................................-1 экз.
машины приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений испытательной нагрузки, кН |
0,2...100 |
|
Пределы допускаемой относительной погрешности измерений нагрузки, % |
±1 |
|
Диапазон измерений высоты (длины) сжатой/растянутой пружины, мм |
0...950 |
|
Пределы допускаемой погрешности измерений высоты (длины) пружи- |
±1 |
|
ны, мм | |
|
Наибольшее расстояние между опорами, мм, не менее |
950 |
|
Диапазон скорости перемещения подвижной траверсы, мм/мин |
0,001...1000 |
|
Пределы допускаемой погрешности измерений скорости перемещения подвижной траверсы, % |
±0,5 |
|
Размеры, мм, не более - силового блока: | |
|
-длина (глубина) |
800 |
|
-ширина |
950 |
|
-высота |
2050 |
|
- блока управления: | |
|
-длина |
55 |
|
-ширина |
140 |
|
-высота |
190 |
|
Масса, кг, не более - силового блока |
1100 |
|
- блока управления |
70 |
|
Электропитание: -напряжение, В |
380±38 |
|
-частота, Гц |
50±0,5 |
|
-потребляемая мощность, кВ • А, не более |
4 |
|
Средний срок службы, лет, не менее |
10 |
|
Условия эксплуатации: -температура окружающего воздуха, °С |
10...30 |
|
- относительная влажность, %, не более |
85 |
Лист № 3 всего листов 4
