№1139 от 11.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 323063
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1139 от 11.05.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1139
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Микротвердомеры |
KBW 1, KBW 10 |
70907-18 |
KBW 1, KBW 10 - 01 МП |
KBW 1, KBW 10 - 02 МП |
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН»), г. Москва |
ФГУП «ВНИИФТРИ», г. Солнечногорск, Московская обл. |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2022 г. № 1139
Лист № 1 Регистрационный № 70907-18 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микротвердомеры KBW 1, KBW 10
Назначение средства измеренийМикротвердомеры KBW 1, KBW 10 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007.
Описание средства измеренийПринцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).
Конструктивно микротвердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного устройства, объединённых в одном корпусе, а также персонального компьютера и моторизованного рабочего стола, поставляемых по отдельному заказу.
Символ «V» в названии микротвердомера обозначает наличие персонального компьютера, «SA» - наличие моторизованного стола с перемещением по осям X и Y, «FA» -возможность проведение измерений в автоматическом режиме.
Микротвердомеры поставляются с автоматической револьверной головкой, на которую могут быть установлены наконечник и три объектива. Окуляр имеет увеличение 10. Подсветка осуществляется галогеновой лампой.
Общий вид микротвердомеров с указанием мест нанесения знака утверждения типа приведён на рисунке 1.
Пломбирование микротвердомеров не предусмотрено.
Нанесение знака поверки на микротвердомеры не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунке 1.
Место нанесения маркировочной таблички
место нанесения знака
утверждения типа

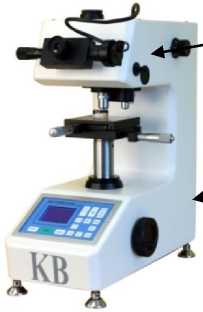

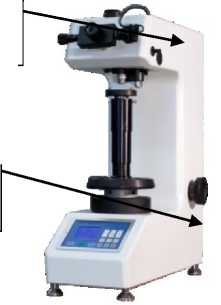

Микротвердомер KBW 1 Микротвердомер KBW 10
Рисунок 1 - Общий вид микротвердомеров
Программное обеспечениеПрограммное обеспечение (далее - ПО) микротвердомеров используется для управления его работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
KBW 1, KBW 10 |
KBW 1-V | |
|
Идентификационное наименование ПО |
Firmware KBW |
Hardwin XL |
|
Номер версии (идентификационный номер) ПО |
не ниже v 1971 |
не ниже v. 2.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Таблица 2 - Испытательные нагрузки по шкалам Виккерса для микротвердомеров KBW 1,
KBW 10
|
Модели микротвердомеров |
Испытательные нагрузки, Н |
|
KBW 1 |
0,098; 0,245; 0,490; 0,981; 1,961; 2,942; 4,903; 9,807 |
|
KBW 10 |
1,961; 2,942; 4,903; 9,807; 19,61 |
Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазоны измерений твердости, HV |
|
HV 0,01; HV 0,025 |
от 50 до 350 |
|
HV 0,05 |
от 50 до 500 |
|
HV 0,1 |
от 50 до 850 |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2 |
от 50 до 1500 |
Таблица 4 - Метрологические характеристики микротвердомеров
|
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости, HV | ||||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | ||||||||
|
HV0,01 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,025 |
10 |
15 |
20 |
20 |
27 |
35 |
- |
- |
- |
|
HV0,05 |
8 |
14 |
20 |
20 |
27 |
35 |
40 |
50 |
- |
|
HV0,1 |
6 |
11 |
16 |
20 |
27 |
35 |
40 |
50 |
50 |
|
HV0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
Продолжение таблицы 4
|
Обозначение |
Диапазон измерений твёр |
рдости, HV | ||||||||
|
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
|
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
|
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
|
Пределы допускаемой абсолютной погрешности микротвердомера, H |
[V, (±) | |||||||||
|
HV0,1 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
- |
- |
- |
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
П р и м е ч а н и е - Метрологические характеристики действительны для пяти измерений
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
Габаритные размеры микротвердомеров, мм, не более | |
|
длина |
560 |
|
ширина |
260 |
|
высота |
680 |
|
Масса, кг, не более |
80 |
|
Пределы допускаемого относительного отклонения испытательных нагрузок по шкалам Виккерса, % | |
|
0,098 Н; 0,245 Н; 0,490; 0,981 Н |
±1,5 |
|
1,961 Н; 2,942 Н; 4,903 Н; 9,807 Н; 19,61 Н |
±1,0 |
наносится на корпус микротвердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
|
Таблица 6 - Комплектность микротвердоме- |
ов | |
|
Наименование |
Обозначение |
Количество |
|
У стройство приложения нагрузки и измерительное устройство |
KBW 1 или KBW 10 * |
1 шт. |
|
Микрометрический столик для образцов 110x110 мм с перемещением 25x25 мм * |
- |
1 шт. |
|
Персональный компьютер ** |
- |
1 шт. |
|
Моторизованный столик ** |
- |
1 шт. |
|
Ящик ЗИП |
- |
1 шт. |
|
Комплект грузов для микротвердомера |
- |
1 шт. |
|
Руководство по эксплуатации |
KBW 1, KBW 10 - 01 РЭ |
1 экз. |
|
Руководство пользователя ** |
Hardwin XL |
1 экз. |
|
* В соответствии с заказом ** для микротвердомеров KBW 1 в соответствии с заказом | ||
приведены в главе 5 документа KBW 1, KBW 10 - 01 РЭ «Микротвердомеры KBW 1, KBW 10. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
Техническая документация фирмы-изготовителя
ИзготовительФирма «KB Pruftechnik GmbH», Германия
Адрес: D-67126 Hochdorf- Assenheim im Weichlingsgarten 10b, Germany
Телефон: +49(0) 6231-93992-0
Факс: +49(0) 6231-93992-69
E-mail: info@kbprueftechnik.de
Web-сайт: kbprueftechnik.de
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 мая 2022 г
1139
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. Распространить действие методики поверки средства измерений, установленной согласно приложению к настоящему приказу, на средства измерений, находящиеся в эксплуатации.
-
4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Мшпюторотаю промышленности и торговли Российской Фел
за собой.
-
5. Контроль за испол!
Заместитель Руководителя
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
