1. Общие положения

• 1.1. Настоящая методика поверки распространяется на измерители комбинированные TESTO 400, TESTO 405, TESTO 415, TESTO 416, TESTO 417, TESTO 425, TESTO 435, TESTO 445 (далее - измерители) и устанавливает методы и средства их первичной и периодической поверок.

• 1.2.  В целях обеспечения прослеживаемости поверяемых измерителей к государственным первичным эталонам единиц величин необходимо соблюдать требования настоящей методики поверки.

• 1.3.   Выполнение всех требований настоящей методики обеспечивает

прослеживаемость поверяемого средства измерений к;                •

• - ГЭТ 34-2020 Государственный первичный эталон единицы температуры в диапазоне от о до 3200 °C, ГЭТ 35-2021 Государственный первичный эталон единицы температуры -кельвина в диапазоне от 0,3 до 273,16 К в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 23.12.2022 № 3253;

• - ГЭТ 150-2012 Государственный первичный специальный эталон единицы скорости воздушного потока в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 25.11.2019 № 2815;

• - ГЭТ 151-2020 ГПЭ единиц относительной влажности газов, молярной (объемной) доли влаги, температуры точки росы/инея, температуры конденсации углеводородов в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 21.11.2023 №2415;

• - ГЭТ 23-2010 Государственный первичный эталон единицы давления-паскаля в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 20.10.2022 № 2653;

• - ГЭТ 1 о 1 -2011 Г осу дарственный первичный эталон единицы давления для области абсолютного давления в диапазоне ГЮ"'-^ Т-Ю’Па в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 06.12.2019 № 2900;

• - ГЭТ 95-2020 Государственный первичный специальный эталон единицы давления для разности давлений в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 31.08.2021 № 1904;

• - ГЭТ 154-2019 Государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 31.12.2020 №2315.

• 1.4 При определении метрологических характеристик поверяемого измерителя используется метод непосредственного сличения:

• - с эталонами единицы скорости воздушного потока;

-с эталонами единицы температуры;                                          .

• - с эталонами единицы избыточного, дифференциального, абсолютного давления;

• - с эталонами единицы относительной влажности газов;

а также используется метод прямых измерений поверяемым измерителем величины, воспроизводимой с помощью:

• - государственных стандартных образцов состава газовых смесей;

• - эталонов единицы температуры точки росы.

• 1.5 Допускается по заявлению владельца средства измерений или лица, представившего СИ на поверку, проведение поверки отдельных измерительных каналов и (или) для меньшего числа . измеряемых величин, а также поверка на меньшем числе поддиапазонов измерений с обязательным отражением в Федеральном информационном фонде по обеспечению единства измерений информации об объёме проведенной поверки.

• 2. Перечень операций поверки ередетва измерений

При проведении первичной п периодической поверки должны быть выполнены операции, указанные в таблице 1

Таблица 1

3. Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия влияющих факторов:

• - температура окружающего воздуха, °C             от плюс 15 до плюс 25;

• - относительная влажность воздуха, %               не более 80;

• - атмосферное давление, кПа                         от 84 до 106,7. '

4. Требования к специалистам, осуществляющим поверку

• 4.1. К проведению поверки допускаются лица, имеющие необходимую квалификацию, прошедшие инструктаж по технике безопасности и ознакомленные с эксплуатационной документацией на средства поверки и поверяемые измерители.

• 4.2. Требования к количеству специалистов в целях обеспечения безопасности работ и возможности выполнения процедур поверки отсутствуют.

5. Метрологические и технические требования к средствам поверки

5.1. При проведении поверки применяют средства поверки и вспомогательное оборудование, указанные в таблице 2.

минус 30 до

плюс 600°С;                '

Эталоны 3-го разряда по приказу Росстандарта от 23 декабря 2022 г. №3253 в диапазоне измерений температуры от минус 30 до плюс 600 °C

Эталоны 1-го разряда по приказу Росстандарта от 23 декабря 2022 г. № 3253, в диапазоне измерений температуры от плюс 300 до плюс 1000 °C.

Эталоны 3-го разряда по приказу Росстандарта№ 1520

от 28.07.2023 г, при измерении температуры св. плюс 300 до плюс 1000 °C__________________________

Эталоны единицы относительной влажности газа, соответствующие требованиям в рабочим эталонам не ниже 1-го разряда по ГПС, утвержденной          приказом

Росстандарта от 21.11.2023 № 2415

Эталоны единицы температуры точки росы, соответствующие требованиям в рабочим эталонам не ниже 2-го разряда по ГПС, утвержденной          приказом

Госстандарта от 21.11.2023 № 2415 Эталон 4-го разряда по приказу Росстандарта от 20.10.2022 № 2653 в диапазоне измерений избыточного давления от О до 40 МПа, пределы допускаемой основной погрешности ± 0,2 %

Эталон 3 разряда по приказу Росстандарта № 1904 от 31.08.2021 в диапазоне измерений давления от о до 100 гПа; Пределы допускаемой основной погрешности ± 0,1 %.

Эталон 3-го разряда по приказу Росстандарта от 06.12.2019 № 2900 в      диапазоне      измерений

абсолютного давления от 0 до 2000 гПа,    пределы допускаемой

абсолютной погрешности ±0,05 % в

Вентиль точной регулировки с диапазоном рабочего давления от О до 150 кгс/см^, Ду 3 мм

Трубка фторопластовая, Ду 5 мм; толщина стенки 1 мм ■■

Средства температуры.

воспроизведения минус 70 до нестабильность температуры ± 0,3 °C;

Диапазон        воспроизведения

температуры от минус 80 до плюс 30 °C, нестабильность поддержания температуры ± 0,02 °C.;

Диапазон        воспроизведения

температуры от минус 30 до плюс 100      °C, нестабильность

поддержания температуры ± 0,01 °C в диапазоне от минус 30 до плюс 90 °C,  ±  0,02 °C в остальном

диапазоне;

Диапазон        воспроизведения

температуры от плюс 100 до плюс 300°C,нестабильность Вентиль точной регулировки ВТР-

1 (или ВТР-1-М160)

Трубка фторопластовая, Ду 5 мм, толщина стенки 1 мм

Камера климатическая WKL 64/70;

Термостат

Термотест-05-02;

Термостат

Термотест-100;

Термостат        ‘

Термотест-300;

Калибраторы

ЭЛЕМЕР-КТ-650Н;

Калибраторы       температуры

ЭЛЕМЕР-КТ-1100К

Примечание - Допускается использовать при поверке другие утвержденные и аттестованные эталоны единиц величин, средства измерений утвержденного типа и поверенные, удовлетворяющие метрологическим требованиям, указанным в таблице.

Допускается применение стандартных образцов состава газовых смесей (далее - ГС), не указанных в таблице А.1 Приложения А, при выполнении следующих условий:                                                ‘

• - номинальное значение объёмной доли определяемого компонента и пределы допускаемого отклонения от номинального значения должны соответствовать указанным в таблице А.1

приложения А;

• - отношение погрешности, с которой устанавливается номинальное значение объёмной доли определяемого компонента в ГС к пределу допускаемой погрешности поверяемого измерителя комбинированного должно быть не более '/2.

6. Требования (условия) по обеспечению безопасности проведения поверки

• 6.1. При проведении поверки необходимо соблюдать;

• - общие правила техники безопасности в соответствии с требованиями ГОСТ 12.2.003 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

• - правила по охране труда при эксплуатации электроустановок, утвержденные Приказом Министерства труда и социальной защиты Российской Федерации 15 декабря 2020 года № 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок»;

• - требования техники безопасности согласно Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утверждённые Приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 года № 536;

-указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки;

• - указания по технике безопасности, приведенные в эксплуатационной документации на измерители.

7. Внешний осмотр средства измерений

• 7.1. При внешнем осмотре измерителей должно быть установлено:

• - соответствие внешнего вида и маркировки измерителя и его составных частей описанию типа и эксплуатационной документации (далее - ЭД);

• - отсутствие механических повреждений корпуса электронного блока и первичных преобразователей, влияющих на работоспособность поверяемого измерителя;

• - отсутствие повреждений соединительных проводов (жилы проводов не должны быть оголены);

• 7.2. Измерители, не отвечающие перечисленным выше требованиям, дальнейшей позерке не подлежат.

8. Подготовка к поверке н опробование средства измерений

• 8.1. Перед проведение поверки выполнить следующие подготовительные работы:

• 8.1.1. Поверяемый измеритель выдержать в помещении, в котором проводят поверку, не менее

1 часа.

• 8.1.2. Подготовить средства поверки в соответствии с требованиями ЭД.

• 8.2. Провести контроль условий поверки: произвести измерение температуры, относительной влажности окружающего воздуха и атмосферного давления средствами измерений, указанными в таблице 2. Результаты зафиксировать в протоколе поверки.

• 8.3. Опробование

• 8.3.1.  При проведении опробования выполняется проверка общего функционирования поверяемого измерителя.

• 8.3.2. Результат поверки считать положительным, если:

• - при включении на дисплее измерителя отображаются измеряемые параметры (в зависимости от подключенных зондов);

• - органы управления исправны.

• 8.4. Измерители, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

9, Определение метрологических характеристик средства измерений и подтверждение соответствия средства измерении метрологическим требованиям

• 9.1. Определение абсолютной погрешности измерений скорости воздушного потока (при наличии в комплектации зондов для измерения скорости воздушного потока)

• 9.1.1. Установить зонд, подключенный к поверяемому измерителю, или измеритель (в зависимости от конструкции) в зоне равных скоростей рабочего участка аэродинамической установки в соответствие с ЭД.

• 9.1.2. Перевести измеритель в режим измерений средней скорости воздушного потока.

• 9.1.3. Поочередно установить скорости воздушного потока в рабочем участке аэродинамической установки (14т)» м/с, в соответствии со значениями, приведенными в таблице 3

Таблица 3 Устанавливаемые значения

потока

• 9.1.4. После установления показаний зафиксировать результаты измерений скорости воздушного потока с дисплея измерителя (Ц,зм), м/с.

• 9.1.5. Определить абсолютную погрешность измерений скорости воздушного потока (Av^), м/с, в каждой кон трольной точке по формуле (1):

Ki3M “                                       (1)

• 9.1.6. Результаты поверки по данному пункту считать положительными, если абсолютная погрешность измерений скорости воздушного потока, рассчитанная по формуле (1), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.1.7. В случае несоответствия измерителя критериям, изложенным в п. 9.1.6, результат поверки измерителя по каналу измерений скорости воздушного потока (в комплекте с применяемым зондом, при наличии), считать отрицательным.

9.2. Определение абсолютной погрешности измерений температуры (при наличии в комплектации комбинированных и многофункциональных зондов)

• 9.2.1. Установить эталонный термометр сопротивления, подключенный к МИТ 8, и зонд, подключенный к поверяемому измерителю, в средство воспроизведения температуры таким образом, чтобы их чувствительные элементы находились на минимальном расстоянии друг от друга.

• 9.2.2. Установить в средстве воспроизведения температуры поочередно не менее трех значений температуры, равномерно распределенных по диапазону измерений поверяемого измерителя, включая наибольшее и наименьшее значения. Допускается отступать от крайних значений в пределах 5 °C от диапазона измерений поверяемого измерителя. Диапазон измерений определяется типом применяемого первичного преобразователя (зонда).

• 9.2.3. После стабилизации температуры зафиксировать результаты измерений температуры с дисплея измерителя (Тцз^), °C, и МИТ 8 (Тэт), °C-

• 9.2.4. Определить абсолютную погрешность измерений температуры (Д^), °C, в каждой контрольной точке, по формуле (2):

Де= Тнзм - Тэ,                         (2)

• 9.2.5. Результаты поверки по данному пункту считать положительными, если абсолютная погрешность измерений температуры, рассчитанная по формуле (2), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки. ,

• 9.2.6. В случае несоответствия измерителя критериям, изложенным в п. 9.2.5, результат поверки измерителя по каналу измерений температуры в комплекте с применяемым зондом, считать отрицательным.

9.3. Определение абсолютной погрешности измерений относительной влажности (при наличии в комплектации зондов для относительной влажности)

• 9.3.1. Поместить зонд, подключенный к поверяемому измерителю, в рабочую камеру генератора влажного газа.

• 9.3.2. Установить в рабочей камере генератора влажного газа температуру от 20 °C до 22 °C. Последовательно задать в рабочей камере генератора влажного газа следующие значения относительной влажности:

Фэ1 = (от 2 до 10) %;

Фэ2 = (25±5)%;

Фэз=(50±5)%;

<Рэ4 = (75 ± 5) %;

Фэ5 = (от 90 до 98) %.

• 9.3.3. После выхода генератора на режим и установления показаний выдержать зонд поверяемого измерителя при заданном значении относительной влажности не менее 20 мин, после истечения указанного времени зафиксировать результаты измерений относительной влажности с дисплея измерителя (физм)» и генератора влажного газа (фэт), %.

• 9.3.4. Определить абсолютную погрешность измерений относительной влажности (Д^), %, в каждой кон трольной точке, по формуле (3):

  (3)

Физм Фэт

• 9.3.5. Результаты поверки по данному пункту считать положительными, если абсолютная погрешность измерений относительной влажности, рассчитанная по формуле (3), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.3.6. В случае несоответствия измерителя критериям, изложенным в п. 9.3.5, результат поверки измерителя по каналу измерений относительной влажности в комплекте с применяемым зондом, считать отрицательным.

9.4. Определение абсолютной погрешности измерений точки росы (при наличии в комплектации зондов для измерения точки росы)

• 9.4.1. Поместить зонд, подключенный к поверяемому измерителю, в проточную камеру, подключенную к выходу генератора влажного газа.

• 9.4.2. Последовательно задать в рабочей камере генератора влажного газа следующие значения температуры точки росы:

Тр,э1 от минус 39°С до минус 41°С;

Тр,э2 от минус 32°С до минус ЗО°С

Тр,эз от минус 22°С до минус 20°С

• 9.4.3. После выхода генератора на режим и установления показаний выдержать зонд поверяемого

измерителя при заданном значении температуры точки росы не менее 20 мин.

• 9.4.4. Зафиксировать результаты измерений температуры точки росы с дисплея измерителя (Тр изм), °C, и генератора влажного газа (Tp^^), °C.

• 9.4.5. Определить абсолютную погрешность измерений температуры точки росы (Д[.р), °C, в каждой контрольной точке, по формуле (4):

Дгр= Тр,изм - Тр,„                            (4)

• 9.4.6. Результаты поверки по данному пункту считать положительными, если абсолютная погрешность измерений температуры точки росы, рассчитанная по формуле (4), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.4.7. В случае несоответствия измерителя критериям, изложенным в п. 9.4.7, результат поверки измерителя по каналу измерений температуры точки росы в комплекте с применяемым зондом, считать отрицательным.

9,5. Онредслецце приведенной погрешности измерений избыточного давления (при наличии в комплектации датчиков для измерения избыточного давления)

• 9.5.1. Установить зонд, подключенный к поверяемому измерителю и эталонный прибор во вспомогательное оборудование для задания давления.

• 9.5.2. После включения выдержать поверяемый измеритель в течение 5 минут в условиях проведения поверки, затем произвести набор и сброс давления, равному верхнему пределу измерений. При необходимости провести обнуление измерителя.

• 9.5.3. На измеритель, с помощью вспомогательного оборудования с подключенным эталонным прибором, последовательно подать давление, соответствующее пяти равномерно распределенным точкам в диапазоне измерений, включая верхний и нижний предел измерений измерителя.

• 9.5.4. Зафиксировать результаты измерений избыточного давления с дисплея измерителя (Ризм), МПа, и эталонного прибора (Рэт), МПа.

• 9.5.5. Определить приведенную погрешность измерений избыточного давления (Ду), %, в каждой контрольной точке по формуле (5):

д (Рнзм^РМ.^дд                           (5)

Р вп

где: Рвп - диапазон измерений (численно равный верхнему пределу измерений поверяемого измерителя), МПа.

• 9.5.6. Результаты поверки по данному пункту считать положительными, если приведенная погрешность измерений избыточного давления, рассчитанная по формуле (5), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.5.7. В случае несоответствия измерителя критериям, изложенным в п. 9.5.8, результат поверки измерителя по каналу измерений избыточного давления в комплекте с применяемым зондом, считать отрицательным.

9.6. Определение iioi решпостп измерении дифференциального давления (при наличии в комплектации датчиков для измерения дифференциального давления)

• 9.6.1. Установить зонд, подключенный к поверяемому измерителю, или измеритель (в зависимости от конструкции) и эталонный прибор во вспомогательное оборудование для задания давления.

• 9.6.2. После включения поверяемый измеритель выдержать в течение 5 минут в условиях проведения поверки, затем произвести набор и сброс давления, равного наибольшему значению давления применяемого датчика. При необходимости провести обнуление измерителя комбинированного.

• 9.6.3. С помощью вспомогательного оборудования (или эталонного прибора) последовательно задать давление, соответствующее пяти примерно распределенным точкам по диапазону измерений поверяемого измерителя, включая наибольшее и наименьшее значения.

• 9.6.4. Зафиксировать результаты измерений дифференциального давления с дисплея измерителя (ДРизмЬ *'Па, и эталонного прибора (ДРэт)> гПа.

• 9.6.5. Определить относительную погрешность измерений дифференциального давления (б'др), %, В каждой контрольной точке по формуле (6):

■ 100 (6)

9.6.6.Определить абсолютную погрешность измерений дифференциального давления (Адр), гПа, в каждой контрольной точке но формуле (7):

Ддр= ДРизм - АРэт            .              (7)

• 9.6.7. Результаты поверки по данному пункту считать положительными, если абсолютная и относительная погрешности измерений дифференциального давления, рассчитанные по формулам (6) и (7), не превышают значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.6.8. В случае несоответствия измерителя критериям, изложенным в п. 9.6.7, результат поверки измерителя по каналу измерений дифференциального давления потока (в комплекте с применяемым зондом, при наличии), считать отрицательным.

9,7. Определение погрешности измерений абсолютного давления (при наличии в комилекгацни датчиков для измерения абсолютного давления)

• 9.7.1. Установить зонд, подключенный к поверяемому измерителю и эталонный прибор во вспомогательное оборудование для задания давления.

• 9.7.2. После включения поверяемый измеритель выдержать в течение 5 минут в условиях проведения поверки.

• 9.7.3. С помощью вспомогательного оборудования последовательно задать абсолютное давление, соответствующее пяти распределенным точкам по диапазону измерений поверяемого измерителя, включая наибольшее и наименьшее значения. Допускается за нижнюю точку измерений брать значение давления 50 гПа.

• 9.7.4. Зафиксировать результаты измерений абсолютного давления с дисплея измерителя (Ра.изм)АПа, И эталонного прибора (Ра.эт), гПа.

• 9.7.5. Определить абсолютную погрешность измерений абсолютного давления (Др ), гПа, в каждой контрольной точке по формуле (8).

Ра.изм ~ Ра.зт                                           (8)

• 9.7.6. Результаты поверки по данному пункту считать положительными, если абсолютная погрешность измерений абсолютного давления, рассчитанная по формуле (8), не превышает значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.7.7. В случае несоответствия измерителя критериям, изложенным в п. 9.7.6, результат поверки измерителя по каналу измерений избыточного давления в комплекте с применяемым зондом, считать отрицательным.

9.8. Определение погрешности измерений концентрацни СО и СОг в атмосфере (при наличии в комплектации датчиков для измерения концентрацни СО и СОг в атмосфере)

• 9.8.1. Определение погрешности измерений концентрации СО и СО? в атмосфере проводить при поочерёдной подаче ГС на первичный преобразователь измерителя комбинированного.

• 9.8.2. Последовательность подачи ГС -№ 1-2-3-2-1-3. Номинальные значения объёмной доли определяемого компонента в ГС приведены в таблице А.1 приложения А.

• 9.8.3. Расход ГС вентилем точной регулировки установить в пределах (0,4±0,1) дм^/мин и контролировать с помощью ротаметра.

• 9.8.4. Время подачи каждой ГС - не менее 2 минут.

• 9.8.5. После стабилизации показаний зафиксировать результаты измерений с дисплея измерителя (А„зм), ppm.

• 9.8.6. Определить абсолютную погрешность измерений концентрации СО и СО2 (Ад), ppm, для каждой контрольной точки по формуле (9):

где Agj— действительное значение объёмной доли определяемого компонента в ГС из паспорта на ГСО, ppm.

• 9.8.7. Определить относительную погрешность измерений концентрации СО и СО2 (5д), %, для каждой контрольной точки по формуле (10):

Ра = —7--100

Нэт

• 9.8.8. Результаты поверки по данному пункту считать положительными, если абсолютная и относительная погрешности измерений концентрации СО и СО? в атмосфере, рассчитанные по формулам (9) и (10), не превышают значений, указанных в таблице Б1 приложения Б к настоящей методике поверки.

• 9.8.9. В случае несоответствия измерителя критериям, изложенным в п. 9.8.9, результат поверки измерителя по каналу измерений концентрации СО или СО2 в атмосфере в комплекте с применяемым зондом, считать отрицательным.

10. Оформление результатов поверки

• 10.1. Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 10.2. В сведениях должна содержаться информация о типе средства измерений, модификации, номером применяемого зонда представленных на поверку. .,

• 10.3. При положительных результатах поверки по письменному заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.

• 10.4. В случае наличия у измерителей комбинированных отдельных каналов для измерений нескольких величин или имеющих несколько поддиапазонов измерений, но применяемых для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений допускается проводить поверку в сокращенном объеме.

• 10.5. В случае, если отдельные измерительные каналы были забракованы по пунктам разделов

7-9, настоящей методики поверки, измерители комбинированные признаются непригодными в части измерительных каналов, не прошедших с положительным результатом поверку.

• 10.6. Требования к оформлению протокола поверки не предъявляются.

s*

Приложение А к методике поверки МП 17273-06

(обязательное)

Характеристики ГС, используемых при поверке измерителей комбинированных

TESTO 400, TESTO 435 и TESTO 445

Таблица A.l - Характеристики ГС, используемых при поверке измерителей комбинированных TESTO 400, TESTO 435 и TESTO 445 при определении погрешности измерений концентрации СО и СО2 в атмосфере

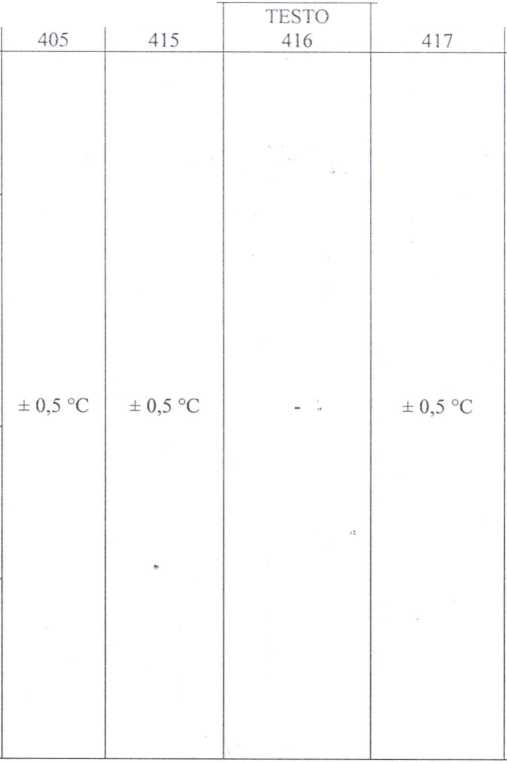

TESTO

TESTO

TESTO

416

TESTO

435

TESTO

415

Модели

TESTO

417

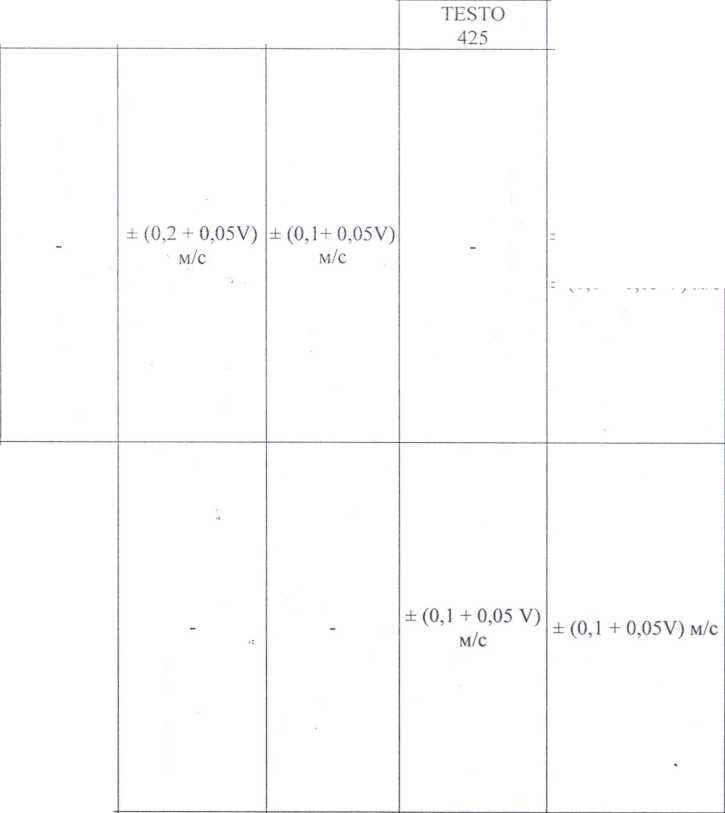

±(0,1 ±0,05 V) м/с

19

Методика поверки», утвержденную закрытым акционерным обществом (ЗАО «Метрологический центр энергоресурсов») 18 июля 2006 г., для средств измерений, указанных в пункте 1 настоящего приказа.

• 3. Распространить требования настоящего приказа на средства измерений, указанные в пункте 1 настоящего приказа, находящиеся в эксплуатации.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии в течение 5 рабочих дней со дня утверждения настоящего приказа направить в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической необходимые сведения, предусмотренные настоящим приказом, в Федеральный фонд.

  службы» для внесения

  учреждению

• 5. Федеральному государственному бюджетному «Всероссийский научно-исследовательский институт метрологической службы» внести соответствующие изменения в Федеральный фонд.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

< > Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Сертификат: 525EEF525B83502D7A69D9FC03064C2A

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 06.03.2024 до 30.05.2025

\______________

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «09» сентября 2024 г. № 2155

Измерители комбинированные

TESTO 400, TESTO 405, TESTO 415, TESTO 416,

TESTO 417, TESTO 425, TESTO 435, TESTO 445

Методика поверки

МП 17273-06
