Номер по Госреестру СИ: 61339-15
61339-15 Фурье-спектрометры
(TENSOR II)
Назначение средства измерений:
Фурье-спектрометры TENSOR II (далее тексту Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в инфракрасном (ИК) диапазоне, определения концентрации различных органических и неорганических веществ в твёрдой и жидкой фазах.
Внешний вид.
Фурье-спектрометры

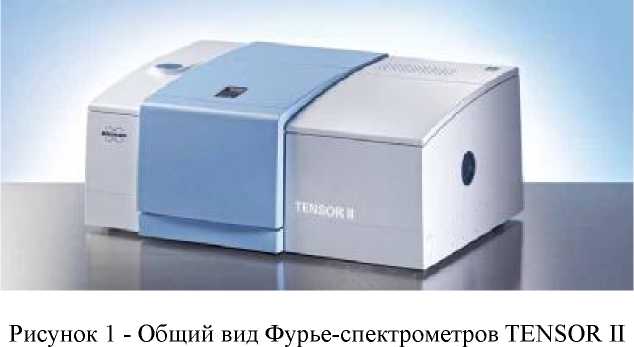

Рисунок № 1
Внешний вид.
Фурье-спектрометры

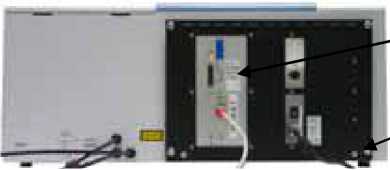

Рисунок № 2
Внешний вид.
Фурье-спектрометры
Рисунок № 3
Внешний вид.
Фурье-спектрометры
Рисунок № 4
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства - 19.08.2021
Номер записи -
ID в реестре СИ - 374732
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СВК-15Г Gerrida, СВК-15Г, СВК-15 Г, СВК-15 Gerrida, СВК-15, СВК 15Г Gerrida, СВК 15Г, СВК 15, СВК (СВК-15Х(М)(И), СВК-15Г(М)(И)), СВГ-15Х, СВ 15и, Нет модификации, нет данных, геррида, вскм-15, Бетар, TENSOR II, GERRIDA СВК-15Г, GERRIDA,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 293
Выдано извещений - 1
Кол-во периодических поверок - 275
Кол-во средств измерений - 146
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 2071 дн.
Приказы РСТ, где упоминается данный тип СИ
№966 от 2015.08.19 Об утверждении типов средств измерений
Наличие аналогов СИ: Фурье-спектрометры (TENSOR II)
