Номер по Госреестру СИ: 61338-15
61338-15 Фурье-спектрометры инфракрасные
(TANGO-T)
Назначение средства измерений:
Фурье - спектрометры инфракрасные TANGO-T (далее по тексту спектрометры) предназначены для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (ИК) диапазоне.

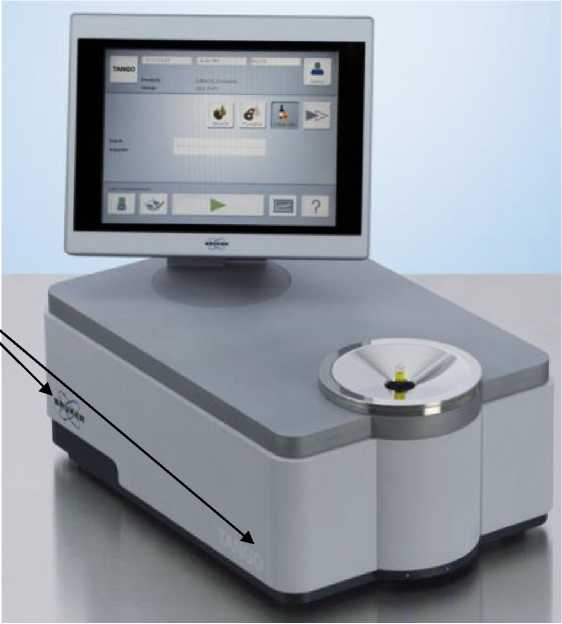

Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1

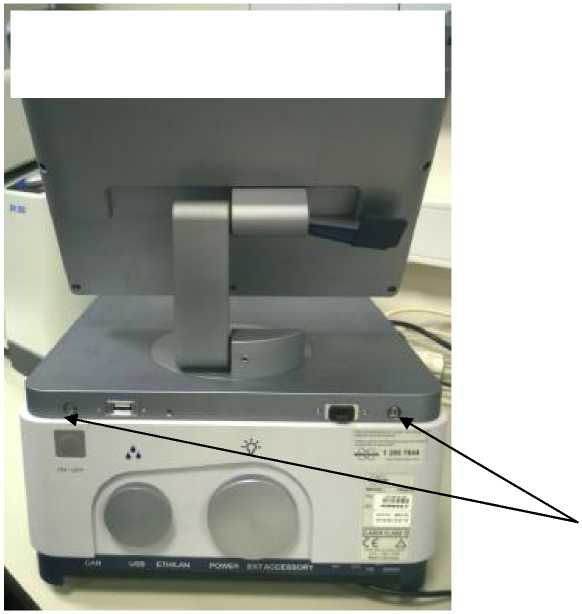

Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 2

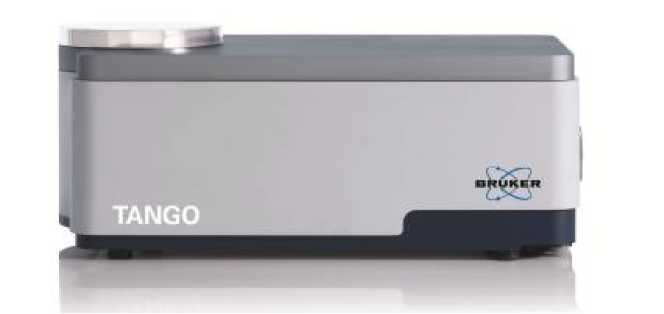

Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 3

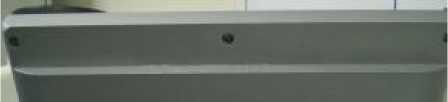

Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 19.08.2025
Номер записи -
ID в реестре СИ - 374731
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, модификация с сенсорным экраном, модификация без сенсорного экрана, TANGO-T, TANGO T, -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 31
Выдано извещений - 0
Кол-во периодических поверок - 24
Кол-во средств измерений - 12
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№966 от 2015.08.19 Об утверждении типов средств измерений
№979 от 2021.06.08 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Фурье-спектрометры инфракрасные (TANGO-T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
61338-15 Фурье-спектрометры инфракрасные (TANGO-T) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
53237-13 Анализаторы инфракрасные ("ИнфраЛЮМ ФТ") Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55772-13 19.11.2024 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2029 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2029 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 8 | 1 | 4 | 0 | 7 | 1 | 4 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 11 | 0 | 11 | 0 | 9 | 0 | 9 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы инфракрасные ("ИнфраЛЮМ ФТ")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7278 |
Программное обеспечение
В спектрометрах используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения и проверки рабочего состояния приборов, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по стандартам и расчёте концентрации различных органических и неорганических веществ, печати и сохранения результатов анализа.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометров, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).
ПО имеет графический пользовательский интерфейс, ввод данных производится с помощью сенсорного экрана, а при необходимости на экран можно вызвать виртуальную клавиатуру (для спектрометров, поставляемых с сенсорным экраном) или с помощью клавиатуры и мыши персонального компьютера с предустановленным ПО OPUS (для спектрометров, поставляемых без сенсорного экрана).
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS |
|
Номер версии (идентификационный номер) ПО |
7.5 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Программное обеспечение размещается в энергонезависимой памяти микропроцессора
встроенной системы с сенсорным экраном или в энергонезависимой памяти персонального компьютера (в зависимости от модификации спектрометра). Несанкционированный доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя. ПО выделяет три типа пользователей: администратор, LabManager и оператор.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«TANGO для измерения спектров пропускания. Руководство пользователя», раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фурье -спектрометрам инфракрасным TANGO-T
Техническая документация фирмы «Bruker Optik GmbH», Германия
Поверка
Поверкаосуществляется по документу МП 016.Д4-15 «ГСИ. Фурье - спектрометры инфракрасные TANGO-T. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 января 2015 г.
Основные средства поверки:
Государственный стандартный образец состава хлороформа (ГСО 7288-96) из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011)
Основные метрологические характеристики:
спектральный диапазон по шкале волновых чисел: 11500 - 4000 см-1;
номинальные значения линий поглощения спектра, см-1: 4048,91; 4878,38; 5375,27; 7087,98; 8671,60; 9834,10; 11313,75
пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т = 293,15 К) ± 0,5 см-1.
Изготовитель
Фирма «Bruker Optik GmbH», Г ерманияАдрес: Rudolf-Plank-Str. 27, 76275 Ettlingen, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail: info@brukeroptics.de
Заявитель
ООО «Брукер»Адрес: 119017, г. Москва, ул. Пятницкая, д. 50/2, стр.1
ИНН 7736189100
Телефон: +7(495) 517-92-84(85)
Факс: +7(495) 517-92-86
E-mail: info@bruker.ru, www.bruker.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрометра лежит интерферометр RockSolid с уголково-возвратными отражателями.
Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодный твердотельным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.
Спектрометры оснащены детектором TE-InGaAs с термоэлектрическим охлаждением для измерений в ближнем ИК диапазоне (NIR)
Конструктивно спектрометры выполнены в виде настольных приборов со встроенным термостатируемым кюветным отделением. Поставляются в двух модификациях в соответствии с требованием заказчика:
-
- с сенсорным экраном;
-
- без сенсорного экрана.
Рисунок 1 - Общий вид Фурье - спектрометров инфракрасных TANGO-T без сенсорного экрана
маркировки
Места нанесения
Места пломбирования
Рисунок 3 - Фурье - спектрометр инфракрасный TANGO-T (вид сзади) с обозначением мест пломбирования
Рисунок 2 - Общий вид Фурье - спектрометров инфракрасных TANGO-T с сенсорным экраном с обозначением мест нанесения маркировки
Таблица 3
|
Наименование |
Количество, шт. |
|
Основной комплект поставки: | |
|
Фурье - спектрометр инфракрасный TANGO-T |
1 |
|
Кабель передачи данных (10Base-T кабель cross-over) |
1 |
|
USB-накопитель c программным обеспечением OPUS |
1 |
|
Комплект запасных частей (лампа источник ближнего инфракрасного излучения, комплект инструментов, сменный осушающий картридж) |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки |
1 |
|
Дополнительный комплект поставки (состав и количество зависит от требования Заказчика): | |
|
PC совместимый компьютер (включая операционную систему Windows™) | |
|
Функциональные приложения к ПО OPUS (IDENT, QUANT, LAB) и сопутствующие руководства пользователя | |
|
Кварцевые ампулы 8 мм |
100 |
спектрометров приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Спектральный диапазон по шкале волновых чисел, см-1 |
11500 - 4 000 |
|
Спектральное разрешение, см-1, не более |
2 |
|
Предел абсолютного среднего квадратического отклонения измерений по шкале волновых чисел (по Г осударственному стандартному образцу состава хлороформа ГСО 7288-96), см-1 |
0,15 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 7306,736 см-1), см-1 |
±0,1 |
|
Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Гц |
100 - 240 50 - 60 |
|
Потребляемая мощность, В^А |
75 |
|
Габаритные размеры (Ш*Г*В), мм, не более | |
|
-с сенсорным экраном |
290x430x380 |
|
- без сенсорного экрана |
290x430x170 |
|
Масса, кг, не более | |
|
-с сенсорным экраном |
19,7 |
|
- без сенсорного экрана |
18,6 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
5 - 35 |
|
относительная влажность воздуха, % не более |
80 |
