Номер по Госреестру СИ: 55772-13
55772-13 ИК-Фурье-микроскопы
(LUMOS)
Назначение средства измерений:
ИК-Фурье-микроскопы LUMOS (далее - микроскопы) предназначены для измерений волновых чисел в оптических спектрах пропускания, отражения и нарушенного полного внутреннего отражения (НПВО) микрообъектов в среднем инфракрасном (ИК) диапазоне, картирования микрообъектов, получения химических изображений, определения концентрации различных органических и неорганических веществ в твёрдой и жидкой фазе, анализа продуктов нефтехимического производства, органического синтеза, фармацевтических препаратов и субстанций, продуктов питания, полимеров, а также для изучения полупроводниковых материалов и т.п.
Внешний вид.
ИК-Фурье-микроскопы
Рисунок № 1
Внешний вид.
ИК-Фурье-микроскопы
Рисунок № 2
Внешний вид.
ИК-Фурье-микроскопы
Рисунок № 3
Внешний вид.
ИК-Фурье-микроскопы
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 19.11.2023
Номер записи -
ID в реестре СИ - 368375
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Эко С, нет данных, нет, Eco S,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1368 дн.
Приказы РСТ, где упоминается данный тип СИ
№576 от 2022.03.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2370 от 2018.11.19 О продлении срока действия свидетельств об утверждении типа средств измерений
№2096 от 2022.08.22 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Медицинские приборы, аппараты и оборудование" (ТК 011)
Наличие аналогов СИ: ИК-Фурье-микроскопы (LUMOS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет ИК-Фурье-микроскопы (LUMOS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МС-РЕСУРС" (RA.RU.312581) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки ИК-Фурье-микроскопы (LUMOS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В микроскопах используется программное обеспечение (ПО) OPUS предназначенное для управления прибором, настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку микроскопа, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).
Несанкционированный доступ к программному обеспечению исключён ограничением прав доступа с помощью пароля.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS™ |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.7 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Изготовитель
Фирма «Bruker Optik GmbH», ГерманияАдрес: D-76275 Ettlingen, Rudolf-Plank-Str., 27, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail: info.bopt.de@bruker.com
Web-сайт: www.bruker.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия основан на методе эмиссионного оптического спектрального анализа в инфракрасном спектральном диапазоне.
Микроскопы представляют собой стационарные полностью автоматизированные приборы.
ИК-Фурье-микроскопы LUMOS - это автономные микроскопы со встроенным ИК-Фурье спектрометром. Основой микроскопов является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемы световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчетным путем.
Исследуемые образцы помещаются на автоматизированный предметный столик между источником ИК излучения и детектором.
Для визуализации микрообъектов используется встроенная высокоскоростная видеокамера высокого разрешения.
Оптическая схема микроскопов позволяет исследовать образцы в режимах пропускания, отражения, НПВО.
Микроскопы оснащены полностью моторизированным кристаллом НПВО, что позволяет измерять спектры НПВО в полностью автоматическом режиме.
Микроскопы также позволяют осуществлять картирование объектов и получать химические изображения.
Оптические компоненты микроскопов изготовлены из селенида цинка (ZnSe), устойчивому к воздействию влаги. Опционально оптика может быть изготовлена из бромида калия (KBr).
Микроскопы выпускаются в следующих модификациях LUMOS, LUMOS II, которые отличаются метрологическими и техническими характеристиками.
Микроскопы модификации LUMOS могут поставляться со следующими детекторами (один или более): MCT-детектор с охлаждением жидким азотом; широкополосным MCT-детектором.
Микроскопы модификации LUMOS II могут поставляться со следующими детекторами (один или более): DTGS-детектор комнатной температуры; MCT-детектор с охлаждением жидким азотом; MCT-детектор широкополосный; MCT-детектор с термоэлектрическим охлаждением; матричный FPA-детектор.
Конструктивно микроскоп выполнен в виде настольного прибора с отдельно устанавливаемым компьютером.
Общий вид ИК-Фурье-микроскопов LUMOS представлен на рисунках 1 и 2.
Для анализа макрообъектов микроскопы могут комплектоваться приставкой MACRO UNIT (рис. 3), которая имеет сменные модули «QuickSnap», позволяющие измерять оптические спектры пропускания, диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули «QuickSnap» заменяются без инструментов и автоматически распознаются прибором (рис. 4). Приставка MACRO UNIT и сменные модули «QuickSnap» поставляются отдельно от микроскопов, в соответствии с требованием заказчика.

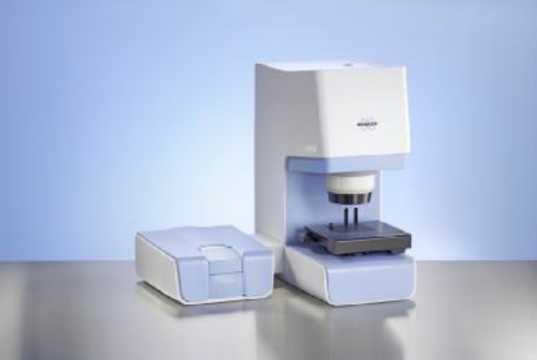

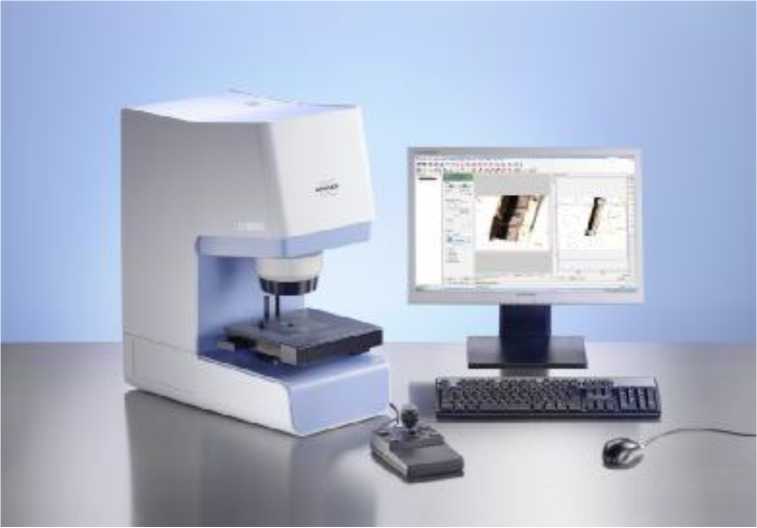

Рисунок 1 - Общий вид ИК-Фурье-микроскопов
LUMOS
Место нанесения
заводского номера
|
4 | |
|
Место |
Место | |
|
пломбирования |
нанесения | |
|
маркировки | ||

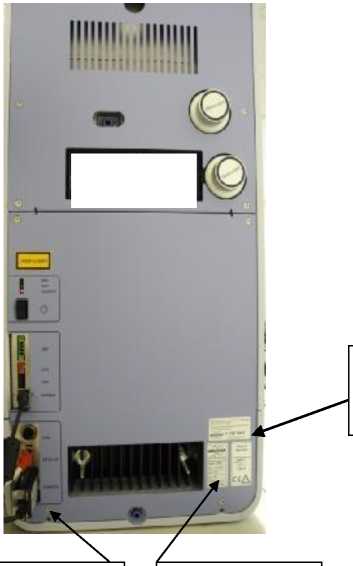

Рисунок 2 - Задняя панель ИК-Фурье-микроскопов-LUMOS с указанием мест нанесения маркировки, заводского номера, места пломбирования
Рисунок 3 - Общий вид приставки MACRO UNIT

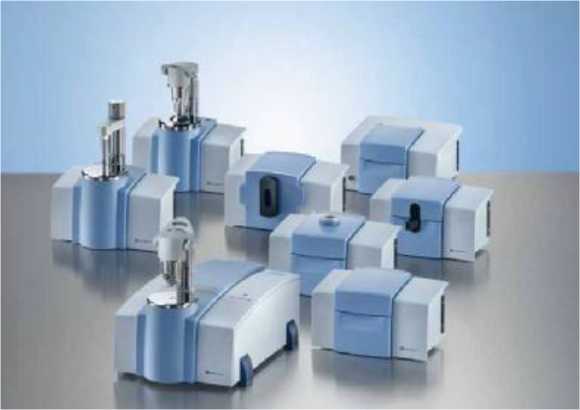

Рисунок 4- Общий вид сменных модулей "QuickSnap"
По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.
По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится печатным способом на наклейку, наносимую в месте, указанном на рисунке 2. Наименование модификации микроскопов наносится на верхнюю часть корпуса средства измерений.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Основной комплект поставки | ||
|
ИК-Фурье-микроскоп LUMOS/ LUMOS II |
1 шт. | |
|
Моторизированный xyz-столик |
1 шт. | |
|
Внешний кабель питания низкого напряжения |
1 шт. | |
|
Кабель USB для подключения видеокамеры |
1 шт. | |
|
Кабель Ethernet для интеграции в систему |
1 шт. | |
|
Поддон для переноса/фиксации FT-IR микроскопа |
1 шт. | |
|
Кейс с принадлежностями «LUMOS-Kit» с различными инструментами, подложками и т.д. |
- |
1 шт. |
|
Защитный кожух |
- |
1 экз. |
|
Воронка для жидкого азота |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнительное оборудование, поставляемое по заказу: | ||
|
Набор для продувки прибора газом «Purge Kit» |
- |
1 шт. |
|
Держатель образца с термоконтролем или нагревом |
- |
1 шт. |
|
Детектор DTGS (работа при комнатной температуре) |
- |
1 шт. |
|
VIS-поляризатор на видимую область спектра |
- |
1 шт. |
|
Устройство для измерений в режиме макро и различные принадлежности для измерений |
- |
1 шт. |
|
Светодиодное кольцо для темнополевого освещения |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
LUMOS |
LUMOS II | |
|
Спектральный диапазон измерений по шкале волновых чисел при использовании MCT-детектора, охлаждаемого жидким азотом см-1 (в диапазоне длин волн, мкм) |
от 7000 до 650 (от 1,43 до 15,38) |
от 6000 до 600 (от 1,67 до 16,66) |
|
Спектральный диапазон измерений по шкале волновых чисел при использовании широкополосного MCT-детектора, охлаждаемого жидким азотом см-1 (в диапазоне длин волн, мкм) |
от 6500 до 537 (от 1,54 до 18,62) |
от 6500 до 537 (от 1,54 до 18,62) |
|
Спектральный диапазон измерений по шкале волновых чисел при использовании MCT-детектора с термоэлектрическим охлаждением, см-1 (в диапазоне длин волн, мкм) |
- |
от 6000 до 670 (от 1,67 до 14,93) |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 |
±1,0 |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
LUMOS |
LUMOS II | |
|
Спектральное разрешение, см-1, не более |
2,0 | |
|
Максимальное спектральное разрешение, см-1, не более (возможность расширения) |
0,8 | |
|
Отношение сигнал/шум (пик к пику) при регистрации спектров поглощения при использовании MCT-детектора с охлаждением жидким азотом, (число сканов 64, разрешение 4 см-1), не менее |
2000:1 | |
|
Спектральный диапазон показаний по шкале волновых чисел при использовании KBr оптики и широкополосного MCT-детектора, см-1 (в диапазоне длин волн, мкм) |
от 7800 до 450 (от 1,28 до 22,22) | |
|
Спектральный диапазон показаний по шкале волновых чисел при использовании матричного FPA-детектора, см-1 (в диапазоне длин волн, мкм) |
- |
от 5000 до 750 (от 2 до 13,33) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |
|
LUMOS |
LUMOS II | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
от 198 до 242 | |
|
- частота переменного тока, Гц |
от 50 до 60 | |
|
Потребляемая мощность, В^А, не более |
60 | |
|
Потребляемая мощность при использовании | ||
|
матричного FPA-детектора, ВА |
- |
90 |
|
Габаритные размеры средства измерений, мм, не более: | ||
|
- высота |
520 |
520 |
|
- ширина |
300 |
300 |
|
- длина |
640 |
670 |
|
Масса, кг, не более |
50 |
60 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, оС |
от +18 до +35 | |
|
- относительная влажность, %, не более |
70 | |
|
- атмосферное давление, кПа |
от 93 до 109 | |
