Номер по Госреестру СИ: 24484-08
24484-08 ЯМР-релаксометры
(Minispec mq)
Назначение средства измерений:
ЯМР - релаксометры Minispec mq предназначены для определения времени спин-спиновой и спин-решеточной релаксации протонов, определения концентрации веществ в твердой и жидкой фазах, сырье и продукции сельскохозяйственного, химического производств, фармацевтики, продуктах питания и т.д.
Внешний вид.
ЯМР-релаксометры
Рисунок № 1
Внешний вид.
ЯМР-релаксометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.08.2018
Номер записи - 107208
ID в реестре СИ - 329608
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ЯМР-релаксометры Minispec mg, ЯМР-релаксометр, Нет модификации, нет данных , Без модификации, Minispec mq, -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет будет полезен для оценки объёмов производства средств измерений по конкретному производителю. Отчет строится в динамике по годам и представлен тремя графиками и таблицей. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретному производителю или группе производителей. В конце отчета приводится таблица с обобщёнными данными с функцией поиска и сортировки по любой из колонок.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за год
- среднее количество поверок в месяц
- среднее количество поверок в год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать производителя СИ или нескольких производителей одновременно (выпадающий список позволяет делать множественный выбор). Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
Статистика
Кол-во поверок - 130
Выдано извещений - 1
Кол-во периодических поверок - 47
Кол-во средств измерений - 14
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 4113 дн.
Приказы РСТ, где упоминается данный тип СИ
№2768 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Внешние воздействия" (ТК 341)
№570 от 2023.03.17 ПРИКАЗ_Об утверждении типов стандартных образцов (5)
Наличие аналогов СИ: ЯМР-релаксометры (Minispec mq)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Bruker Optik GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, типам СИ и наименованиям владельцев.
Кто поверяет ЯМР-релаксометры (Minispec mq)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 9 | 0 | 8 | 1 | 8 | 0 | 8 | ||
ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 0 | 9 | 0 | 9 | ||
ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 8 | 0 | 1 | 0 | 3 | 0 | 0 | ||
ФГУП "УНИИМ" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки ЯМР-релаксометры (Minispec mq)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
4926 | 6190 |
ФБУ Воронежский ЦСМ Воронежская область |
7106 | 6190 |
ФБУ Калининградский ЦСМ Калининградская область |
9275 | 6190 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
816 | 6190 |
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
3751 | 6190 |
Программное обеспечение
Управление ЯМР - релаксометра Minispec mq осуществляется от внутреннего контролера и PC совместимого компьютера с помощью специального программного комплекса. Программируемым образом осуществляется настройка и контроль рабочих параметров прибора, управление его работой, обработка выходной информации, в том числе, построение градуировочных графиков по калибровочным стандартам, сохранение и печать отчета результатов анализа.
Данные по ПО приведены в таблице 1.
Таблица 1.
Наименование программного обеспечения |
Идентификац ионное наименование программного обеспечения |
Номер версии (идентификаци -онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программа управления и обработки данных |
the Minispec |
2.5.9.6 |
5E93F1E6 (файл Minispec.exe) |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и на корпус прибора.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ЯМР-релаксометрам Minispec mq ИзготовительФирма «BRUKER Optik GmbH», Германия.
Адрес: D-76275 Ettlingen, Rudolf-Plank Str. 23, Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optic@bruker.de
ЗаявительОбщество с ограниченной ответственностью «Брукер» (ООО «Брукер»)
117913, РФ, г. Москва, Ленинский проспект, д. 47
Тел./факс: +7 (495) 517-92-84(85)/517-92-86
e-mail: info@bruker.ru
Испытательный центрОткрытое акционерное общество «Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия» (ОАО ФНТЦ «Инверсия») 107031, РФ, г. Москва, ул. Рождественка, д. 27
Тел./факс: +7 (495) 608-45-56, 625-59-40
e-mail: inversiya@ya.ru
Аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30076-08 от 27.06.2008 г.
Заместитель Руководителя
Федерального агентства по техническому регулированию и метрологии
Ф. В. Булыгин
«____»_________ 2013 г.
М.п.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технологические условия»
Техническая документация фирмы-изготовителя «Bruker Optik GmbH».
Изготовитель
Фирма «BRUKER Optik GmbH», Германия.Адрес: D-76275 Ettlingen, Rudolf-Plank Str. 23, Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optic@bruker.de
Заявитель
Общество с ограниченной ответственностью «Брукер» (ООО «Брукер»)117913, РФ, г. Москва, Ленинский проспект, д. 47
Тел./факс: +7 (495) 517-92-84(85)/517-92-86
e-mail: info@bruker.ru
Испытательный центр
Открытое акционерное общество «Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия» (ОАО ФНТЦ «Инверсия») 107031, РФ, г. Москва, ул. Рождественка, д. 27Тел./факс: +7 (495) 608-45-56, 625-59-40
e-mail: inversiya@ya.ru
ЯМР - релаксометры Minispec mq представляют собой стационарные автоматизированные приборы.
Работа ЯМР - релаксометров Minispec mq основана на явлении ядерного магнитного резонанса - резонансного поглощения энергии электромагнитного поля веществом, обусловленного ядерным парамагнетизмом. Исследуемый образец помещается в сильное поле постоянного магнита Во, на которое накладывается более слабое радиочастотное поле В. Измеряемой величиной является интенсивность и скорость спада сигнала ЯМР протонов образца. Времена продольной Т1 и поперечной Т2 релаксации определяются по скорости спада сигнала ЯМР. В случае анализа многокомпонентных и многофазных систем вычисляются времена релаксации каждой фазы или компоненты и относительное содержание компонент или фаз, что, в свою очередь, определяет количественный состав и структуру анализируемого вещества.
Магнитное поле Во обеспечивает работу прибора на фиксированной ЯМР частоте в диапазоне 2-65 МГц (значение устанавливается по требованию заказчика).
Конструктивно ЯМР - релаксометры серии Minispec mq выполнены в виде настольных приборов, состоящих, из двух блоков - блока магнита с отделением дляанализируемого образца, блока электроники и отдельно устанавливаемого компьютера.
В приборе применено цифровое фазочувствительное детектирование. По заказу приборы оснащаются блоком управления градиентами поля для измерения коэффициентов диффузии, а также широким набором дополнительных устройств и принадлежностей.
Общий вид ЯМР-релаксометра представлен на рисунке 1.

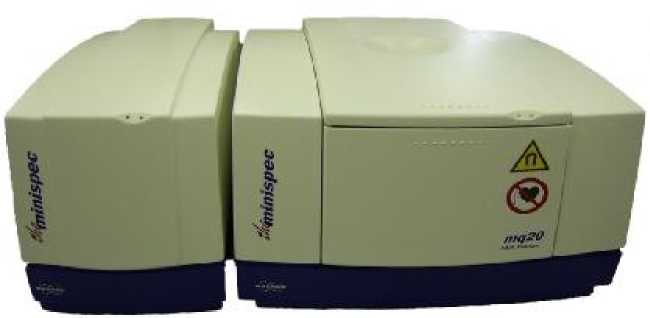

Рисунок 1 - Общий вид ЯМР - релаксометра Minispec mq

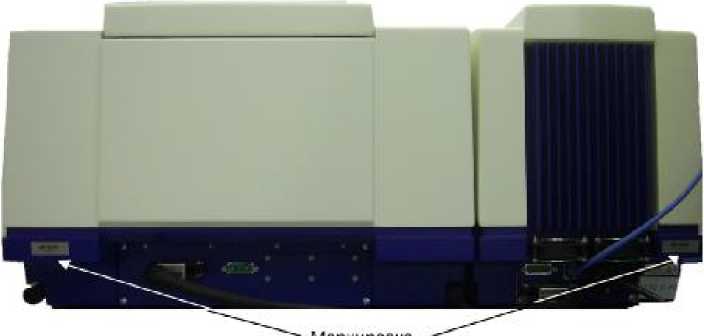

Рисунок 2 - задняя панель ЯМР - релаксометра Minispec mq
Комплект поставки ЯМР - релаксометров Minispec mq включает:
-
- Блок электроники mq-CU
-
- Магнитная система mq-MU
-
- Датчик mq-PA
-
- Компьютер
-
- Принтер
-
- Программное обеспечение
-
- Соединительные кабели
-
- Набор стандартных образцов
-
- Руководство по эксплуатации
-
- Методика поверки.
Дополнительное оборудование, поставляемое по заказу:
-
- Аттенюаторы импульсов для передатчиков
-
- Формирователи импульсов для передатчиков
-
- Передатчики широкополосные, узкополосные, высокой мощности
-
- Магниты с различными зазорами (40-50 мм)
-
- Датчики, с различными диаметрами отверстий на ядра 1 2H/I9F
-
- Предусилители
-
- Набор тестовых образцов
-
- Импульсная градиентная система
-
- Градиентные интерфейсы
-
- Датчики для измерений вне магнитной системы
-
- Оборудование для пробоотбора и пробоподготовки
приведены в таблице 2.
Таблица 2.
Параметры |
Minispec |
Диапазон частот, МГц |
2-65 |
Индукция постоянного магнита, Тл (для ЯМР частот 2-65 МГц) |
0,046975-1,52671 |
Стабильность спинового эха, при повторяющихся измерениях дисперсия не более, % |
0,2 |
Стабильность частоты/поля, при повторяющихся измерениях дисперсии не более, % |
0,001/0,001 |
Однородность магнитного поля (по ширине сигнала ССИ), мс, не менее |
0,3 |
Отношение сигнал/шум |
5-150 |
Динамический диапазон, дБ |
40-106 |
Пределы допускаемого значения абсолютной погрешности измерения для н-додекана (> 99 %, ГХ. Плотность d(20 °C/4 °C) = 0,748-0,749 г/см3 (предпочтительно использовать н-додекан производства MERCK) и для гексадекана (ГСО 7289-96):
|
± 20 мс ± 4 мс |
Пределы допускаемого значения основной абсолютной погрешности измерения содержания жидкой и твердой фазы в стандартном образце семян рапса BCR® (сертифицирован Institute for Reference Materials and Measurements (IRMM), Geel Belgium) |
<0,5 % (<0,2 г/100 г) (P=0,95) |
Пределы допускаемой погрешности измерения напряжения ССИ,% |
±0,1 |
Коэффициент корреляции для абсолютных измерений, не менее |
0,9 |
Напряжение питания переменного тока, В Частота, Гц |
220(+10/-15) % 50±1 |
Потребляемая мощность, Вт |
300 |
Наработка на отказ, часов |
20 000 |
Г абаритные размеры, (ШхВхГ) мм
|
230x310x600 470x310x600 |
Масса, кг
|
20 79-113 |
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %
|
+ 18...+28 20-80 (без конд.) 86-104,7 |
У словия хранения и транспортирования: -температура, °С -относительная влажность, % - транспортная тряска 1000 км |
-20 ...+40 0-80 (без конд.) |
Ссылки на другие типы СИ
- 45721-10 Тензорезисторы высокотемпер...
- 70534-18 Анализаторы каналов и стыко...
- 18932-99 Тахометры ручные оптические
- 15411-00 Хроматографы газовые промыш...
- 11229-88 Счетчики барабанные с жидки...
- 68556-17 Трансформаторы тока
- 322-49 Амперметры переносные
- 83687-21 Расходомеры жидкости ультра...
- 3252-72 Усилители
- 7826-80 Пистонфоны
