Номер по Госреестру СИ: 45757-10
45757-10 Фурье-спектрометры инфракрасные
(EM27)
Назначение средства измерений:
Фурье-спектрометры инфракрасные ЕМ27 (далее - Фурье-спектрометры)
предназначены для измерения оптических эмиссионных спектров в среднем ИК диапазоне, определения концентрации различных веществ в газообразной фазах исследуемых образцов в следующих областях: удалённый качественный и количественный анализ загрязнения воздуха, в том числе и дистанционный мониторинг с самолёта, контроль за выбросами в атмосферу различных промышленных предприятий.
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2021
Номер записи -
ID в реестре СИ - 356770
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
"Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Фурье-спектрометры инфракрасные (EM27)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55772-13 19.11.2024 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2029 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2029 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Фурье-спектрометры инфракрасные (EM27)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Фурье-спектрометры инфракрасные (EM27)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
9734 | 9734 |
Программное обеспечение
В фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программное обеспечение OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS/Tensor |
|
Номер версии (идентификационный номер) ПО |
7.5 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.077-2014. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Дистанционный ИК-фурье сенсор ЕМ27. Руководство Пользователя », раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам инфракрасным ЕМ27
-
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
-
2 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования »
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкапроводится в соответствии с документом МП 45757-10 «Фурье-спектрометры инфракрасные ЕМ27 фирмы «Bruker Optik GmbH», Германия. Методика поверки», утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в феврале 2010 г.
Основные средства поверки:
пары воды в атмосфере и/или монооксид углерода
Изготовитель
Фирма «Bruker Optik GmbH», Германия
Адрес: Rudolf-Plank-Str. 27, 76275 Ettlingen, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail: info@brukeroptics.de
www.bruker.com
Заявитель
ООО «Брукер», г. Москва
Адрес: 119017, г. Москва, ул. Пятницкая, д. 50/2, стр.1
Телефон: +7(495) 517-92-84(85), факс: +7(495) 517-92-86
E-mail: info@bruker.ru www.bruker.ru
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия»
Адрес: 107031, г. Москва, ул. Рождественка, д.27
тел/факс (495)608-45-56,
E-mail: inversiya@yandex.ru
Фурье-спектрометры ЕМ27 представляют собой стационарные автоматизированные приборы.
Принцип действия основан на методе эмиссионного оптического спектрального анализа.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется линейно с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности холла (основной максимум интерферограммы) определяется расчётным путём.
Прибор оборудован стабильной оптической скамьей. Полностью цифровой прибор оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет влияния на прибор электромагнитных излучений.
Конструктивно Фурье-спектрометры выполнены в виде портативно-переносных приборов, оснащённых телескопом с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей. Приборы могут комплектоваться дополнительными детекторами.
Управление процессом измерения осуществляется от внутреннего контроллера и совместимого компьютера (модель не ниже Pentium) с помощью программного комплекса OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее полного использования всех возможностей Фурье-спектрометров.
С помощью программного обеспечения осуществляется настройка прибора, оптимизация его параметров, управление его работой, Фурье-преобразование интерферограммы, обработка выходной информации, в том числе построение градуировочных графиков, печать и сохранение результатов анализа. Программный пакет OPUS обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.
Фурье-спектрометры комплектуются библиотеками спектров веществ, что позволяет проводить идентификацию исследуемых образцов.

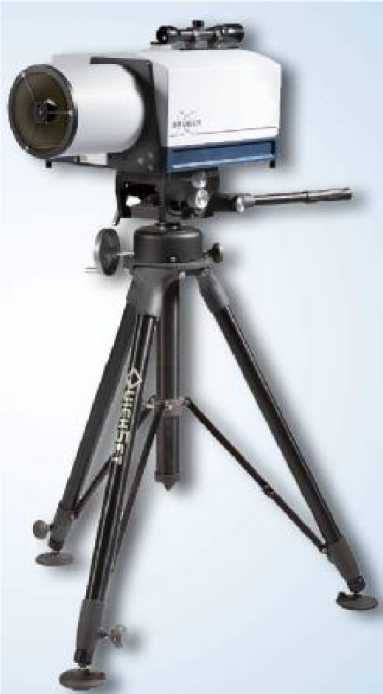

Рисунок 1 - Общий вид Фурье-спектрометра инфракрасного ЕМ27
