Номер по Госреестру СИ: 24470-08
24470-08 Фурье-спектрометры
(MPA)
Назначение средства измерений:
Фурье-спектрометры MPA (далее тексту Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в ИК диапазоне, определения концентрации различных органических и неорганических веществ в твёрдой и жидкой фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п.
Внешний вид.
Фурье-спектрометры
Рисунок № 1
Внешний вид.
Фурье-спектрометры
Рисунок № 2
Общие сведения
Дата публикации - 25.05.2022
Срок свидетельства - 12.07.2018
Номер записи - 107183
ID в реестре СИ - 329583
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Фурье-спектрометры MPA, Фурье-спектрометр МРА, Фурье-спектрометр МPA, Фурье-спектрометр MPA, нет модификаций, Нет модификации, нет данных , нет, МРА,, МРА, мод.MPA, мод. MPA, Без модификации, MPA, EDGEMPA, -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 446
Выдано извещений - 0
Кол-во периодических поверок - 256
Кол-во средств измерений - 115
Кол-во владельцев - 60
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№801 от 2013.07.11 О продлении срока действия свидетельств об утверждении типа средств измерений (Регистрационный номер в Гос.реестре СИ 37370-08,24470-08,38817-08,91-69,10221-91,37556-08)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Фурье-спектрометры (MPA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55772-13 19.11.2024 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2029 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2029 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Фурье-спектрометры (MPA)
Стоимость поверки Фурье-спектрометры (MPA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
17297 | 9920 |
|
ФБУ Вологодский ЦСМ Вологодская область |
6133 | 9920 |
|
ФБУ Калининградский ЦСМ Калининградская область |
1701 | 9920 |
|
ФБУ Кировский ЦСМ Кировская область |
7182 | 9920 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
11696 | 9920 |
Программное обеспечение
В ИК-Фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
Данные по ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных OPUS™ |
OPUS™ |
7.0 и выше |
9729AE7D (по файлу opus.exe) |
CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках измерений приведены в руководстве пользователя «Фурье-спектрометры MPA», п.5 «эксплуатация».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам MPA
Техническая документация фирмы «Bruker Optik GmbH», Германия.
Изготовитель
фирма «Bruker Optik GmbH», Германия.
Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optik@bruker.de
Заявитель
Общество с ограниченной ответственностью "Брукер" (ООО “Брукер”)Юридический адрес:119334, г. Москва, Ленинский проспект, д.47
Почтовый адрес: 119017, г.Москва, ул. Пятницкая, 50/2, стр. 1
Тел.: +7 (495) 502-90-06;
Факс: +7 (495) 502-90-07
E-mail: info(at)bruker.ru
Испытательный центр
Открытое акционерное общество «Федеральный научно-технический центр метрологии систем экологического контроля «Инверсия» (ОАО ФНТЦ «Инверсия»)
Регистрационный номер 30076
Адрес: 107031, г. Москва, ул. Рождественка, д.27
Телефон: (495) 608-45-56, (495) 625-59-40
E-mail: inverseco@yandex.ru
Фурье-спектрометры представляют собой стационарные автоматизированные приборы.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно Фурье-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей. По отдельному заказу возможно укомплектование библиотеками спектров твёрдых таблетированных образцов, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
Общий вид и задний виды прибора представлен на рисунках 1 и 2.

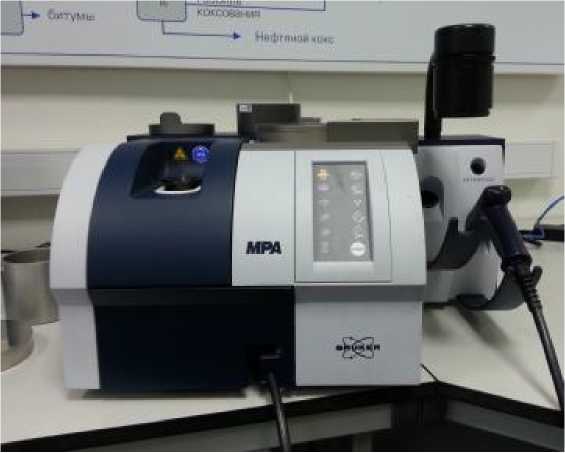

Рисунок 1. Общий вид Фурье-спектрометра MPA

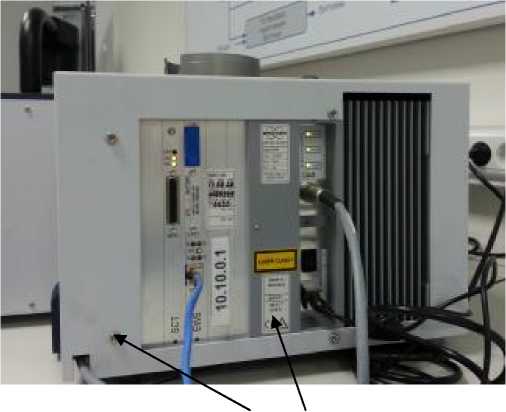

Рисунок 2. Задняя панель спектрометров MPA, *- место пломбирования, **- место маркировки
Фурье-спектрометры комплектуются в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Основной комплект поставки: Фурье-спектрометр MPA:
|
1 |
|
Соединительные кабели |
1 |
|
Комплект инструментов |
1 |
|
Программное обеспечение |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки |
1 |
|
Дополнительное оборудование, поставляемое по заказу: | |
|
Компьютер | |
|
Принтер | |
|
Оборудование для пробоотбора и пробоподготовки | |
|
Оборудование установки дополнительных детекторов | |
|
Детекторы | |
|
Интегрирующая сфера | |
|
Оптоволоконный блок | |
|
Блок пропускания | |
|
Модули расширения функциональных возможностей Фурье-спектрометра | |
|
Оборудование для пробоотбора и пробоподготовки | |
|
Библиотеки спектров твёрдых, жидких образцов |
приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Значение |
|
Спектральный диапазон по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм):
-(опционально)
|
12800 - 4000 (0,78-2,5) 12800 - 5800 (0,78-1,72) 15500 - 9000 (0,66-1,11) 12800 - 3600 (0,78-2,77) |
|
Максимальное спектральное разрешение, см-1, не более |
2,0 |
|
Воспроизводимость волнового числа, см-1 (по парам воды атмосферы) |
0,05 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 по порам воды атмосферы (по стандартному стеклянному фильтру BRM 2065), см-1 , не более |
±0,1(±0,6) |
|
Пределы допускаемой абсолютной погрешности измерений по фотометрической шкале, % |
±0,5 |
|
Время подготовки к работе, мин |
30 |
|
Максимальная скорость сканирования, мм/с |
1,4-25,5 |
|
Отношение сигнал/шум (от пика до пика), при регистрации спектров поглощения, время накопления 5 с, (разрешение 4 см-1), не менее |
1000:1 |
|
Напряжение питания переменного тока, В |
220 ± 22 |
|
Потребляемая мощность, Вт |
180 |
|
Габаритные размеры (ш * д * в), мм, не более
|
400x589x262 (540х589х391) |
|
Масса, кг, не более |
40 |
|
Срок службы, лет, не менее |
7 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
18-35 70 760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
от минус 20 до плюс 50 |
