Сведения о средстве измерений: 61340-15 Меры волновых чисел

Номер по Госреестру СИ: 61340-15
61340-15 Меры волновых чисел
(BRM 2065)

Назначение средства измерений:
Меры волновых чисел BRM 2065 (далее по тексту - меры) предназначены для передачи единицы волнового числа в ближнем ИК диапазоне и используются в качестве рабочего эталона при поверке (калибровке) Фурье-спектрометров.

Внешний вид. Меры волновых чисел, http://oei-analitika.ru рисунок № 1

Внешний вид.
Меры волновых чисел
Рисунок № 1

Общие сведения

Дата публикации - 25.09.2021
Срок свидетельства - 09.09.2025
Номер записи -
ID в реестре СИ - 374734
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мера волновых чисел BRM 2065, Мера волнового числа BRM 2065, BRM 2065, -,

Производитель

Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

ET_7 Эталоны единиц величин - прослеживаемость к ГЭТ

Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.

Содержимое отчета:

Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.

Таблица с подробной информацией об эталонах:

Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
Наименование эталона: официальное название эталона.
Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
Статус: состояние эталона (действует или аннулирован).
Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.

Пример записи из таблицы:

Рег. номер, дата приказа	Наименование эталона	Владелец/держатель эталона	Статус или разряд (уровень) эталона	Статус	Наличие ЛПС, межаттестационный интервал (месяцы)
3.7.АСЛ.0001.2024 от 19.01.2024	-	ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес)	Рабочий эталон	Действует	Да, 24

Выбранный Государственный первичный эталон:

ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ

Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 128
Выдано извещений - 0
Кол-во периодических поверок - 97
Кол-во средств измерений - 30
Кол-во владельцев - 24
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 994 дн.

Приказы РСТ, где упоминается данный тип СИ

№1851 от 2022.07.29 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электростатика" (ТК 072)

№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год

№1269 от 2010.04.15 О размещении заказов на выполнение работ в области технического регулирования и стандартизации по Программе разработки национальных стандартов на 2010 год за счет средств федерального бюджета на 2010 год

№236 от 2012.04.12 Об утверждении Программы разработки национальных стандартов на 2012 год в части стандартов, разработка которых начинается с 2012 года по комплексам "Информационные технологии", "Машиностроение","Приборостроительный" и "Электротехнический"

№834 от 2018.05.03 Об утверждении Программы национальной стандартизации на 2018г.

№939 от 2017.05.10 О переоформлении свидетельства об утверждении типа средства измерений № 59517 "Меры волновых чисел BRM 2065" и внесении изменений в описание типа

№966 от 2015.08.19 Об утверждении типов средств измерений

№772 от 2017.04.12 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 октября 2016 г. № 1634 "Об утверждении Программы национальной стандартизации на 2017 год"

№99 от 2020.01.28 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа Фурье-спектрометры инфракрасные IRTracer-100 и IRAffinity-lS

№1250 от 2020.07.20 ПРИКАЗ. О переоформлении свидетельства об утверждении типа средств измерений О внесении изменений в описание типа СИ Фурье - спектрометры инфракрасные модели Antaris II

№1501 от 2020.09.09 О продлении срока действия свидетельства об утверждении типа средств измерений

Наличие аналогов СИ: Меры волновых чисел (BRM 2065)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
61340-15 Меры волновых чисел (BRM 2065) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	67321-17 Меры волнового числа (МВЧ-001) ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ) (РОССИЯ г.Москва)

Все средства измерений ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ)

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
16477-03 01.04.2008	Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
16479-04 01.10.2009	Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
16479-10 01.08.2015	Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
21689-01 01.07.2006	Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
21689-06 01.07.2011	Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
24470-03 01.04.2008	Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
24470-08 12.07.2018	Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
24471-03 01.04.2008	Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
24471-08 26.09.2018	Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
24484-03 01.04.2008	ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
24484-08 23.08.2018	ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
27691-04 01.10.2009	Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
27691-10 01.08.2015	Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
32099-06 01.07.2011	Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
32099-12 05.05.2017	Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
32102-06 01.07.2011	Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )		1 год
32102-10 01.08.2015	Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
36762-08 01.01.2013	ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
36762-13 22.04.2018	ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
45757-10 30.07.2021	Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
45758-10 01.08.2015	Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
45759-10 30.07.2025	Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
46089-11 22.01.2021	Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
47147-11 28.06.2021	Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ	1 год
48545-11 18.08.2026	Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
52655-13 30.01.2023	Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
55772-13 19.11.2024	ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
61338-15 19.08.2025	Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
61339-15 19.08.2021	Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
61340-15 09.09.2025	Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
63409-16 11.03.2026	Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
64402-16 28.06.2026	Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
74075-19 20.02.2029	Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
74072-19 20.02.2029	ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
74895-19 23.04.2024	Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
76376-19 18.10.2024	ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год
79313-20 02.10.2025	Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ )	ОТ МП	1 год

IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Меры волнового числа (МВЧ-001)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИОФИ" (RA.RU.311485)	РСТ	BRM 2065 - Нет модификации	52	6	31	50	5	31
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			2	0	0	0	0	0
ФБУ «Ростест-Москва» (RA.RU.311320)	РСТ	BRM 2065	3	0	0	0	0	0
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	мера волновых чисел BRM 2065 BRM 2065	13	0	12	11	0	11
ФГУП "ВНИИОФИ" (RA.RU.311485)	РСТ	Мера волновых чисел BRM 2065 Мера волнового числа BRM 2065	4	0	0	0	0	0
ФГБУ "ВНИИОФИ" (RA.RU.311485)		- Нет модификации	54	0	54	53	0	53

Стоимость поверки Меры волнового числа (МВЧ-001)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

отсутствует.

Знак утверждения типа

наносится на титульный лист паспорта Меры волновых чисел BRM 2065 типографским способом и на коробку для хранения методом наклеивания.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к мерам волновых чисел BRM 2065

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм

Техническая документация Bruker Optik GmbH

Поверка

осуществляется по документу МП 020.Д4-15 «ГСИ. Меры волновых чисел BRM 2065. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИОФИ» 11.07.2016 г.

Основные средства поверки:

ГЭТ 156-91 Государственный первичный эталон единиц спектральных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 2,5 мкм

Основные метрологические характеристики: спектральный диапазон 200 - 2500 нм предел допускаемой абсолютной погрешности при измерении длин волн 0,05 см^-1Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Изготовитель

«Bruker Optik GmbH», Германия
Rudolf-Plank Str. 27, 76275 Ettlingen
Tel: +49 7243 504-2000
Fax: +49 7243 504-2050
E-mail: info@brukeroptics.de

Заявитель

ООО «Брукер», Москва
Адрес: 119017, Москва ул. Пятницкая д.50/2 строение 1
Тел.: +7 495 517-9284
Факс: +7 495 517-9286
E-mail: ir@bruker.ru
www.bruker.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: г. Москва, 119361, ул. Озерная д.46
Тел./факс: (499) 792-07-03
E-mail: vniiofi@vniiofi.ru

Принцип действия мер основан на поглощении светового потока рабочим полем меры.

Корпус меры имеет форму срезанного цилиндра высотой 55 мм и диаметром 27 мм, окрашенного в черный цвет. На нижней стороне корпуса выгравирован номер и название меры. Оптическая часть меры выполнена в виде стекла диаметром 10 мм с напыленным поглощающем слоем, закрепленным в корпусе с помощью 3-х винтов.

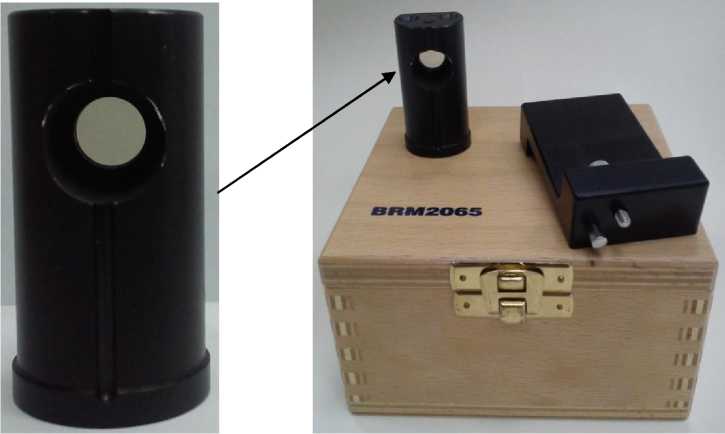

Внешний вид. Меры волнового числа (МВЧ-001), http://oei-analitika.ru

Рисунок 1 - Внешний (общий) вид меры волновых чисел BRM 2065

Программное обеспечение отсутствует.

Таблица 2

Наименование	Количество, шт.
Мера волновых чисел BRM 2065	1
Оправа меры волновых чисел*	1
Коллиматор IN233*	1
Держатель для установки меры *	1
Коробка для хранения и транспортировки	1
Руководство пользователя	1
Методика поверки МП 020.Д4-15	1
*- поставляется по требованию заказчика

Таблица 1

Наименование характеристики	Значение характеристики
Спектральный диапазон, см^-1	от 12000 до 4000
Номинальные значения характеристических полос поглощения,	5138,5±10,0
см^-1 (при Т=25°С)*	6805,3±10,0 7313,8±10,0 8179,4±10,0 9294,1±10,0 10245,6±10,0

Наименование характеристики	Значение характеристики
Пределы допускаемой основной абсолютной погрешности измерения полос поглощения, см^-1	±0,5
Габаритные размеры, с учетом коробки для хранения (ВхДхШ), мм, не более	135x130x130
Масса, с учетом коробки для хранения, кг, не более	0,69
Условия эксплуатации: Температура окружающей среды, °С	23±5
Атмосферное давление, кПа	84 - 106
Относительная влажность воздухе, %, не более	80
*действительные значения характеристических полос поглощения ной поверке мер.	определяются при первич-

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

ET_7 Эталоны единиц величин - прослеживаемость к ГЭТ

Содержимое отчета:

Таблица с подробной информацией об эталонах:

Пример записи из таблицы:

Выбранный Государственный первичный эталон:

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Меры волновых чисел (BRM 2065)

Все средства измерений ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ)

IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Кто поверяет Меры волнового числа (МВЧ-001)

Стоимость поверки Меры волнового числа (МВЧ-001)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Меры волнового числа (МВЧ-001)

Комплектность средства измерений Меры волнового числа (МВЧ-001)

Метрологические и технические характеристики Меры волнового числа (МВЧ-001)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

ET_7 Эталоны единиц величин - прослеживаемость к ГЭТ

Содержимое отчета:

Таблица с подробной информацией об эталонах:

Пример записи из таблицы:

Выбранный Государственный первичный эталон:

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Меры волновых чисел (BRM 2065)

Все средства измерений ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ)

IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Кто поверяет Меры волнового числа (МВЧ-001)

Стоимость поверки Меры волнового числа (МВЧ-001)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Поверка

Изготовитель

Заявитель

Испытательный центр

Описание средства измерений Меры волнового числа (МВЧ-001)

Описание средства измерений Меры волнового числа (МВЧ-001)

Комплектность средства измерений Меры волнового числа (МВЧ-001)

Комплектность средства измерений Меры волнового числа (МВЧ-001)

Метрологические и технические характеристики Меры волнового числа (МВЧ-001)

Метрологические и технические характеристики Меры волнового числа (МВЧ-001)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
