Номер по Госреестру СИ: 36762-13
36762-13 ИК-Фурье-спектрометры
(ALPHA)
Назначение средства измерений:
ИК-Фурье-спектрометры ALPHA (далее тексту - ИК-Фурье-спектрометры) предназначены для измерения оптических спектров пропускания, диффузного и зеркального отражения, нарушенного полного внутреннего отражения и в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдой, жидкой и газообразной фазах, продукции нефтехимического производства, органического синтеза, продуктах питания, фармацевтики и т.п.
Внешний вид.

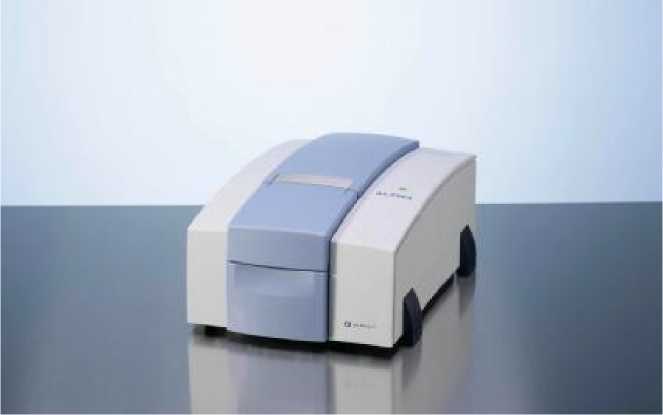

ИК-Фурье-спектрометры
Рисунок № 1
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 2
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 3
Внешний вид.
ИК-Фурье-спектрометры
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2018
Номер записи - 123766
ID в реестре СИ - 346166
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, ИК-Фурье-спектрометры ALPHA, ИК-Фурье-спектрометры, ИК-Фурье-спектрометр ALPHA, Без модификации, ALPHA II, Alpha, -,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 232
Выдано извещений - 0
Кол-во периодических поверок - 103
Кол-во средств измерений - 17
Кол-во владельцев - 43
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 2453 дн.
Приказы РСТ, где упоминается данный тип СИ
№421 от 2013.04.21 Об утверждении типов средств измерений (Государственый номер в Гос.реестре СИ 53266-13,20152-13,53267-13 по 53272-13,34044-13,36762-13,53273-13 по 53305-13)
Наличие аналогов СИ: ИК-Фурье-спектрометры (ALPHA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
36762-13 ИК-Фурье-спектрометры (ALPHA) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
17728-09 Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08) ООО "Люмэкс-Маркетинг" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "Люмэкс-Маркетинг"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 2 | 0 | 1 | 0 | 2 | 0 | 1 | ||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 1 | 6 | 0 | 7 | 1 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 22 | 0 | 20 | 0 | 18 | 0 | 18 | ||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 12 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 46 | 2 | 0 | 43 | 0 | 30 | 0 | 30 | |
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 2 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Бурятский ЦСМ» (RA.RU.311275) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
202 | 8660 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 8660 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12360 | 8660 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12360 | 8660 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
12360 | 8660 |
Программное обеспечение
В ИК-Фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программный комплекс OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных OPUS™ |
OPUS™ |
7.0 и выше |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «C» по МИ 3286-2010. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра методом наклеивания.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений приведены в руководстве пользователя «ИК-Фурье-спектрометры ALPHA», п.7 «Измерение пропускания», п.8 «Измерения ATR».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ИК-Фурье-спектрометрам ALPHAТехническая документация фирмы «Bruker Optik GmbH», Германия.
Изготовитель
Фирма «Bruker Optik GmbH», Германия.Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optik@bruker.de
Лист № 6
Всего листов 6
Заявитель
Общество с ограниченной ответственностью «Брукер» (ООО «Брукер»)
119334, г. Москва, Ленинский проспект, д.47
Тел.: +7 (495) 502-90-06;
Факс: +7 (495) 502-90-07
E-mail: info@bruker.ru
Испытательный центр
Государственный центр испытаний средств измерений федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт оптикофизических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»), аттестат аккредитации государственного центра испытаний (испытательной, измерительной лаборатории) средств измерений № 30003-08 от 30.12.2008 г.
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
ИК-Фурье-спектрометры представляют собой стационарные автоматизированные приборы.
Основой ИК-Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно ИК-Фурье-спектрометр выполнен в виде настольного прибора с отдельно устанавливаемым компьютером. Общий вид ИК-Фурье-спектрометра ALPHA представлен на рисунках 1 и 2.
Рисунок 1. Общий вид ИК-Фурье-спектрометра ALPHA.
Рисунок 2. Задняя панель спектрометров ALPHA, *- место пломбирования, **- место маркировки
ИК-Фурье-спектрометры имеют сменные модули "QuickSnap" (Рис. 3), которые позволяют измерять оптические спектры диффузного и зеркального отражения, спектры НПВО (нарушенного полного внутреннего отражения). Модули "QuickSnap" заменяются без инструментов и автоматически распознаются прибором (Рис. 4).
Рисунок 3. Общий вид сменных модулей "QuickSnap".
Рисунок 4. Установка сменного модуля "QuickSnap".
По заказу прибор может быть оснащен широким набором дополнительных устройств и принадлежностей.
По отдельному заказу возможно укомплектование библиотеками спектров твёрдых, жидких и газообразных веществ различных классов, что позволяет проводить идентификацию исследуемых образцов.
ИК-Фурье-спектрометры комплектуются в соответствии с таблицей 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Основной комплект поставки: | |
|
ИК-Фурье-спектрометр ALPHA |
1 |
|
Комплект инструментов |
1 |
|
Программное обеспечение |
1 |
|
Руководство пользователя |
1 |
|
Методика поверки МП 106. Д4-12 «ИК-Фурье-спектрометры ALPHA» |
1 |
|
Дополнительное оборудование, поставляемое по заказу: | |
|
Оборудование для пробоотбора и пробоподготовки | |
|
Жидкостные и газовые кюветы | |
|
Приставка диффузного отражения | |
|
Приставка зеркального отражения | |
|
Приставка нарушенного полного внутреннего отражения с кристаллами селенид цинка ZnSe, алмаз, германий Ge для измерений сильнопоглощающих веществ. | |
|
Библиотеки спектров твёрдых, жидких и газообразных образцов | |
|
Компьютер | |
|
Принтер |
приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Значение |
|
Спектральный диапазон по шкале волновых чисел, см-1 |
7500 - 375 |
|
(в диапазоне длин волн, мкм) |
(1,33 - 26,7) |
|
Спектральный диапазон в случае ZnSe оптики по шкале волновых чисел, см-1 | |
|
6000 - 500 | |
|
(в диапазоне длин волн, мкм) |
(1,66 - 20) |
|
Спектральное разрешение, см-1, не более |
2,0 |
|
Максимальное спектральное разрешение, см-1, (возможность расширения) |
0,8 |
|
Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых |
±0,05 |
|
чисел по парам воды атмосферы (плёнки полистирола), см-1, не более |
(±0,5) |
|
Отношение сигнал/шум (пик к пику), при | |
|
регистрации спектров поглощения, число сканов 6, (разрешение 4 см-1), не менее |
2000 |
|
Напряжение питания переменного тока, В |
220 ± 22 |
|
Потребляемая мощность, В •А: |
20 |
|
Г абаритные размеры в базовой конфигурации (Ш * Д * В), мм, не более |
220х300х250 |
|
Масса, кг, не более |
7,0 |
|
Условия эксплуатации: температура окружающего воздуха, °С |
18-35 |
|
относительная влажность воздуха, % не более |
70 |
|
атмосферное давление, мм рт. ст. |
760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
От минус 20 до плюс 50 |
