Номер по Госреестру СИ: 32099-12
32099-12 Спектрометры
(Senterra 532, Senterra 785, Senterra L)
Назначение средства измерений:
Спектрометры Senterra 532, Senterra 785, Senterra L (далее по тексту - спектрометры Senterra) предназначены для измерения волновых чисел в оптических спектрах рассеяния микрообъектов в ближнем ИК и видимом диапазоне, определения концентрации различных органических и неорганических веществ в порошкообразной и твёрдой фазе, анализа продуктов нефтехимического производства, органического синтеза, фармацевтических препаратов и субстанций, продуктов питания, а так же для изучения полупроводниковых материалов, сканирования дефектов поверхности образцов и т.п.
Внешний вид.
Спектрометры
Рисунок № 1
Внешний вид.
Спектрометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.05.2017
Номер записи - 117926
ID в реестре СИ - 340326
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Спектрометры Senterra 532, модификация Senterra 785, Senterra L, Senterra 532, Senterra 785, Senterra L, Senterra 532,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Спектрометры (Senterra 532, Senterra 785, Senterra L)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Спектрометры (Senterra 532, Senterra 785, Senterra L)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Спектрометры (Senterra 532, Senterra 785, Senterra L)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6500 | 6500 |
Программное обеспечение
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 6.5 и 7.0, данное программное обеспечение имеет уровень защиты C, согласно МИ 3286-2010. Также в ПО входит приложение OPUS Validation Program (OVP) - прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1. Таблица 1
|
Наименование программного обеспечения |
Идентификационное на именование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных |
OPUS™ |
6.5 |
D32177E3 (по файлу opus.exe) |
CRC32 |
|
OPUS™ |
7.0 |
A50EAC07 (по файлу opus.exe) |
CRC32 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах измерений приведены в Руководстве по эксплуатации «Спектрометры Senterra 532, Senterra 785, Senterra L», раздел 4 «Эксплуатация».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам Senterra 532, Senterra 785, Senterra LТехническая документация фирмы «Bruker Optik GmbH»», Германия.
Изготовитель
фирма «Bruker Optik GmbH», Германия.Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optik@bruker.de
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08.Адрес: 119361, г. Москва, ул. Озерная, 46.
тел. +7-495-437-56-33, факс +7-495-437-31-47
Е-mail: vniiofi@vniiofi.ru
Спектрометры Senterra 532, Senterra 785, Senterra L представляют собой стационарные автоматизированные приборы, принцип действия которых основан на методе эмиссионного оптического спектрального анализа.
Спектрометр Senterra объединяет в себе мультилазерный Рамановский спектрометр и конфокальный микроскоп. Рамановский спектрометр предназначен для анализа и регистрации спектрального состава эмиссионного потока излучения. Конфокальный микроскоп предназначен для наблюдения микрообъектов.
Спектрометры Senterra имеют защитный кожух предотвращающий выход лазерного излучения из спектрометра во время измерений и обеспечивающий легкий доступ к отсеку с образцом.
Спектрометры выпускаются в 3-х модификациях (Senterra 532, Senterra 785, Senterra L), отличающихся спектральным диапазоном измерений, мощностью излучения и количеством возбуждающих лазеров и их длиной волны. Полностью конфокальная система способна приспосабливаться к различным возбуждающим длинам волн, при этом обеспечивая максимально возможное пространственное разрешение. Так как спектрометры Senterra базируются на оптическом микроскопе серии OLYMPUS BX, доступны все необходимые инструменты для визуализации и характеризации образца. Большие образцы могут быть проанализированы с помощью встроенного волоконно-оптического датчика.
Проба устанавливается на предметный столик между источником лазерного излучения и детектором. При падении лазерного излучения на образец происходит возбуждение комбинационного рассеяния света. Дифракционные решётки выделяют спектральную полосу, которая регистрируется с помощью детектора. Спектральный состав излучения характеризует химический состав пробы.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей, комплектуются библиотеками спектров веществ.
В спектрометре предусмотрена процедура непрерывной калибровки по шкале длин волн, в качестве средства калибровки используется неоновая лампа с постоянными спектральными характеристиками. Используемая технология автоматически калибрует систему, обеспечивая точность по длине волны не хуже 0,1 см-1.

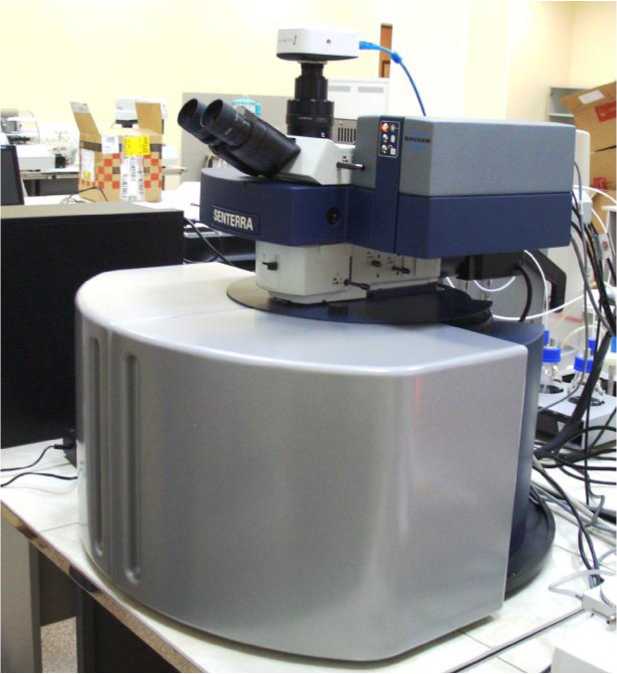

Рисунок 1 - Общий вид спектрометров Senterra
1
2

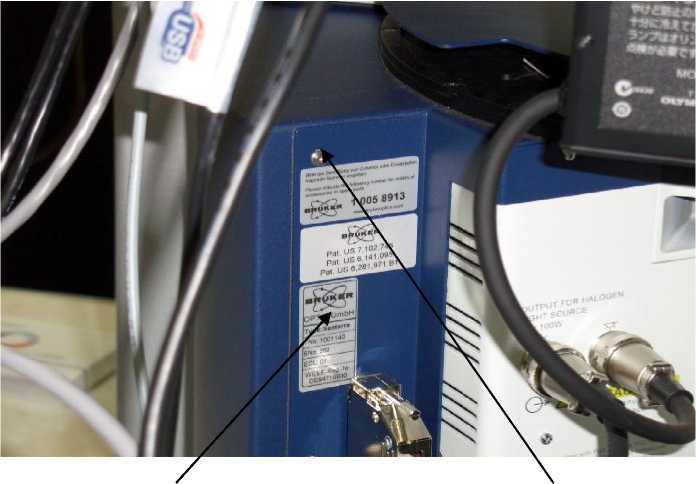

Рисунок 2 - Спектрометр Senterra - вид сзади
1 - маркировка; 2- место нанесения пломбирования;
спектрометров Senterra 532, Senterra 785, Senterra L представлены в таблице 2
Таблица 2
|
Наименование характеристик |
Значение характеристик | ||
|
Senterra 532 |
Senterra 785 |
Senterra L | |
|
Длина волны возбуждающего лазера, нм |
532 |
785 |
532, 785 |
|
Спектральный диапазон, см-1 (мкм) |
50:4400 |
50:3500 |
50:4400 |
|
(2,273 :200) |
(2,857:200) |
(2,273:200) | |
|
Длина волны возбуждающего лазера, нм; спектраль--1 |
830; 90:3000 (111: 633; 50:3500 (200: |
3,333) 2,857) | |
|
ный диапазон, см (мкм), дополнительное дооснаще- |
488; 90:4400 (111: |
2,273) | |
|
ние. |
1064; 70:3500 (143- |
2,857) | |
|
Спектральное разрешение, см-1, не хуже |
4,5 | ||
|
Пространственное разрешение, мкм |
1 | ||
|
Конфокальное разрешение глубина, мкм |
2 | ||
|
Предел допускаемого значения среднеквадратического отклонения, см-1 |
0,1 | ||
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел в диапазонах: - по образцу из полистирола (4500 : 500) см-1, не более |
± 1 | ||
|
Фокусное расстояние, мм |
200 | ||
|
Напряжение питания переменного тока, В |
220 (+10/-15 %) | ||
|
Потребляемая мощность, Вт |
300 | ||
|
Габаритные размеры: - диаметр, не более, мм |
850 | ||
|
- высота, не более мм |
840 | ||
|
Масса, кг, не более |
56 | ||
|
Условия эксплуатации: температура окружающего воздуха, °С |
18:35 | ||
|
относительная влажность воздуха, %, не более |
70 | ||
|
Условия транспортировки: |
От минус 20 до плюс 40 | ||
|
температура окружающего воздуха, °С | |||
|
Срок службы, не менее, лет |
7 | ||
