Номер по Госреестру СИ: 48545-11
48545-11 Фурье-спектрометры
(MATRIX-F, MATRIX-F emission, MATRIX-F duplex)
Назначение средства измерений:
Фурье-спектрометры MATRIX-F, MATRIX-F emission, MATRIX-F duplex (далее по тексту - спектрометры) предназначены для измерения длины волны оптических спектров при отражении и пропускании в инфракрасном (ИК) диапазоне, определения концентрации различных твёрдых, вязких, пастообразных и жидких веществ, негомогенных образцов и образцов с большим размером частиц, продукции нефтехимического производства, органического синтеза, продуктов питания, фармацевтики и т.п.
Внешний вид.
Фурье-спектрометры
Рисунок № 1
Внешний вид.
Фурье-спектрометры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2026
Номер записи - 137629
ID в реестре СИ - 360029
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фурье-спектрометр MATRIX-F, нет модификации, нет данных, модификация MATRIX-F, модификация MATRIX -F, конфигурация MATRIX-F, Без модификации, MATRIX-F, MATRIX-F emission, MATRIX-F duplex, MATRIX-F, Matrix F,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 108
Выдано извещений - 1
Кол-во периодических поверок - 70
Кол-во средств измерений - 14
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Фурье-спектрометры (MATRIX-F, MATRIX-F emission, MATRIX-F duplex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55772-13 19.11.2023 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2024 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2024 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Кто поверяет Фурье-спектрометры (MATRIX-F, MATRIX-F emission, MATRIX-F duplex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 10 | 2 | 6 | 0 | 8 | 2 | 4 | ||
| ООО "МЕТРОЛОГ" (RA.RU.311577) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 16 | 0 | 12 | 0 | 11 | 0 | 11 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 9 | 1 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 0 | 23 | 1 | 17 | 0 | 17 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Фурье-спектрометры (MATRIX-F, MATRIX-F emission, MATRIX-F duplex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
7301 | 8565 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7115 | 8565 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5444 | 8565 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6500 | 8565 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7296 | 8565 |
Программное обеспечение
Работа спектрометра контролируется с помощью программного обеспечения (ПО) OPUS™ версия 6.5 и 7.0, данное программное обеспечение имеет уровень защиты C, согласно МИ 32862010. Также в ПО входит приложение OPUS Validation Program (OVP) - прикладная программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ). Данные по ПО приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа управления и обработки данных |
OPUS™ |
6.5 |
D32177E3 (по файлу opus.exe) |
CRC32 |
|
OPUS™ |
7.0 |
A50EAC07 (по файлу opus.exe) |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати и на корпус спектрометра в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации «Фурье-спектрометр MATRIX-F, MATRIX-F emission, MATRIX-F duplex», раздел 5 и приложение С.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам MATRIX-F, MATRIX-F emission, MATRIX-F duplex-
1. Техническая документация фирмы «Bruker Optik GmbH»», Германия.
-
2. ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Поверка
Поверкаосуществляется в соответствии с документом «Фурье-спектрометры MATRIX-F, MATRIX-F emission,
MATRIX-F duplex. Методика поверки. МП 30. Д4-11», утверждённым ГЦИ СИ ФГУП «ВНИИОФИ» в октябре 2011 г.
Основные средства поверки:
Мера для поверки Фурье-спектрометров BRM 2065, входящая в состав вторичного эталона ВЭТ 162-1.
Изготовитель
фирма «Bruker Optik GmbH», Германия.Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optik@bruker.de
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08.Адрес: 119361, г. Москва, ул. Озерная, 46.
тел. +7-495-437-56-33, факс +7-495-437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия Фурье-спектрометров MATRIX-F, MATRIX-F emission, MATRIX-F duplex основан на применении интерферометра, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен c трехгранными отражателями. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с He-Ne лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Возможны следующие конфигурации Фурье-спектрометров:
-
• MATRIX-F (стандартная конфигурация, только для измерения пропускания) Классический ИК-Фурье спектрометр с волоконно-оптическим соединением для анализа твердых и жидких веществ
-
• MATRIX-F emission (только для эмиссионных измерений). Специальная конфигурация, использующая измерительные датчики и предназначенная только для бесконтактных измерений
-
• MATRIX-F duplex (как для измерения пропускания, так и эмиссионых измерений). Расширение классического ИК-Фурье спектрометра для одновременного использования волоконно-оптических датчиков и измерительных бесконтактных датчиков.

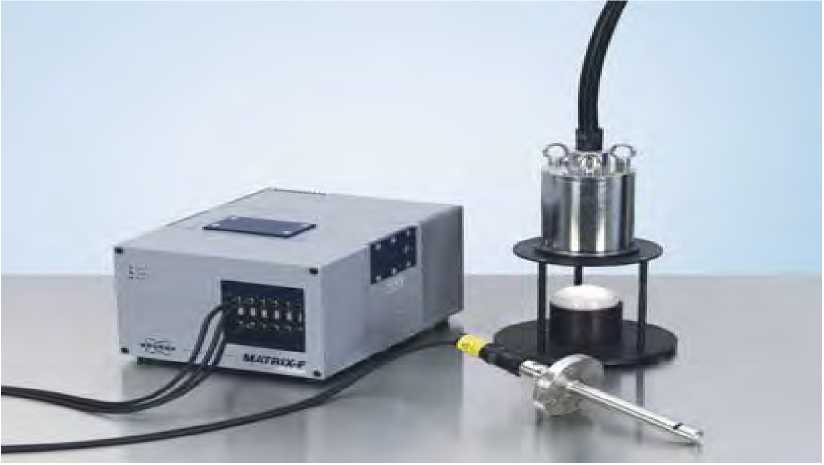

Рисунок 1 - Общий вид Фурье-спектрометра MATRIX-F
1 2

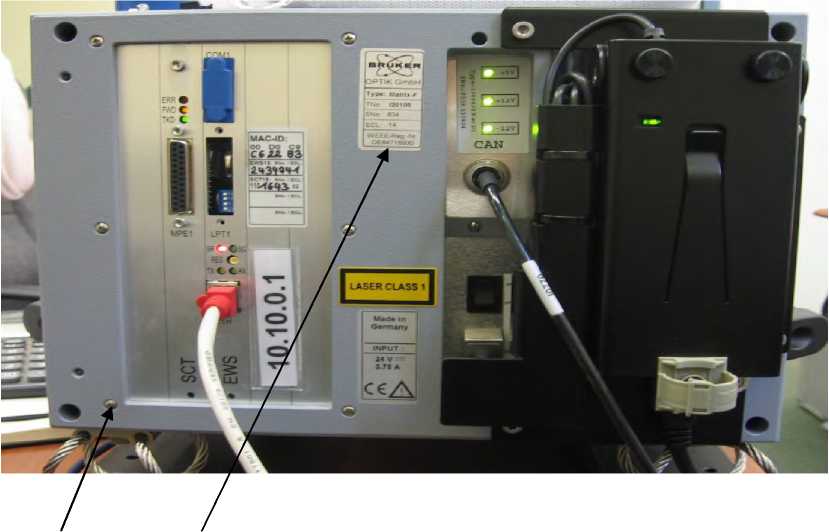

Рисунок 2 - Фурье-спектрометр MATRIX-F - вид сзади 1 - место пломбирования; 2- маркировка;
Фурье-спектрометры MATRIX-F комплектуются в соответствии с таблицей 3. Таблица 3
|
Наименование и условное обозначение |
Количество |
|
Основной комплект: |
1 |
|
Фурье-спектрометр MATRIX-F |
1 |
|
Программное обеспечение OPUS™ для спектрального анализа (управление прибором, накопление данных, обработка и вычисления) |
1 |
|
Руководство пользователя MATRIX-F |
1 |
|
Запасные части |
1 |
|
Дополнительные компоненты (следующие позиции также могут быть включены, если они заказаны, в качестве дополнения к базовому комплекту) | |
|
Совместимый компьютер (включая операционную систему Windows™) | |
|
Другие пакеты программ OPUS™ (напр., PROCESS, LAB) и сопутствующие руководства | |
|
Дополнительные принадлежности | |
|
Соответствующий оптоволоконный датчик | |
|
Соответствующий оптоволоконный кабель с низким содержанием гидроксильных групп для соединения базового блока спектрометра и измерительного датчика. |
Данные характеристики представлены в таблице 2 Таблица 2
|
Наименование характеристик |
Значение характеристик |
|
Спектральный диапазон в стандартной комплектации по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) |
12800 - 4000 (0,780 - 2,500) |
|
Спектральный диапазон в расширенной комплектации по шкале волновых чисел, см-1 (в диапазоне длин волн, мкм) |
15500 - 4000 (0,645 - 2,500) |
|
Спектральное разрешение по парам воды атмосферы, см-1, не более |
± 2 |
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел в диапазоне (10300 :4000) см-1 (по мере для поверки Фурье-спектрометров BRM 2065), см-1, не более |
± 1,2 |
|
Пределы допускаемой абсолютной погрешности измерения по шкале волновых чисел при значении 7306,74 см-1 (по парам воды атмосферы), см-1, не более |
± 0,1 |
|
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
|
Потребляемая мощность: | |
|
Оптика |
50/60 Гц,100 Вт |
|
Компьютер |
50/60 Гц,200 Вт |
|
Габаритные размеры (ш * д * в), мм в базовой конфигурации |
320 x 420 x 240 |
|
Масса, кг, не более |
24 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, %, не более атмосферное давление, мм рт. ст. |
15-35 80 760 ± 60 |
|
Условия транспортировки: температура окружающего воздуха, °С |
От минус 20 до плюс 50 |
