Номер по Госреестру СИ: 63409-16
63409-16 Фурье-спектрометры инфракрасные
(VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v)
Назначение средства измерений:
Фурье-спектрометры инфракрасные серии VERTEX, модификации VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v (далее - фурье-спектрометры) предназначены для измерения оптических спектров пропускания, отражения в дальнем, среднем, ближнем ИК диапазонах, а также в видимой и ультрафиолетовой областях электромагнитного спектра, определения концентрации различных веществ в твердой, жидкой и газообразной фазах исследуемых образцов.
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 1
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 2
Внешний вид.
Фурье-спектрометры инфракрасные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.03.2026
Номер записи - 154601
ID в реестре СИ - 377001
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Фурье-спектрофотометр инфракрасный VERTEX 80v, Фурье-спектрометр инфракрасный VERTEX 70, Модификация VERTEX 80v, VERTEX 80,
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет информацию о юридических лицах - владельцах средств измерений по номеру типа в Госреестре. При выборе типа СИ обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования типа СИ приводятся данные о количестве СИ в реестре. !!! Отчет очень медленный (один тип СИ обсчитывается 3 минуты), не перестарайтесь при выборе кол-ва анализируемых типов СИ.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 9
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№259 от 2016.03.11 Об утверждении типов средств измерений
№159 от 2021.02.24 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Фурье-спектрометры инфракрасные (VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
63409-16 Фурье-спектрометры инфракрасные (VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
17728-09 Фурье-спектрометры инфракрасные (ИнфраЛЮМ ФТ-02, ИнфраЛЮМ ФТ-08) ООО "Люмэкс-Маркетинг" (РОССИЯ г.С.-Петербург) |
|
63409-16 Фурье-спектрометры инфракрасные (VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
52197-12 Весы вагонные неавтоматического действия (ВСВ) Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС») (РОССИЯ г. Санкт-Петербург) |
|
63409-16 Фурье-спектрометры инфракрасные (VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v) Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
52298-12 Фурье-спектрометры инфракрасные (ФСМ) ООО "Инфраспек" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "Инфраспек"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55772-13 19.11.2024 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2029 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2029 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Фурье-спектрометры инфракрасные (ФСМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 4 | 2 | 2 | 0 | 3 | 1 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Фурье-спектрометры инфракрасные (ФСМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7278 | 7278 |
Программное обеспечение
Управление процессом измерения осуществляется от внутреннего контроллера и внешнего компьютера с помощью программного комплекса OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее полного использования всех возможностей Фурье-спектрометров.
С помощью программного обеспечения осуществляется настройка прибора, оптимизация его параметров, управление его работой, Фурье-преобразование интерферограммы, обработка выходной информации, в том числе построение градуировочных графиков, печать результатов и сохранение результатов анализа. Программный пакет OPUS обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Программное обеспечение имеет следующие идентификационные данные:
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS |
|
Номер версии (идентификационный номер) ПО |
7.2 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации спектрометров печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
1 «VERTEX 70. Руководство пользователя »
2 «VERTEX 70v. Руководство пользователя »;
-
3 «VERTEX 80. Руководство пользователя »;
-
4 «VERTEX 70v. Руководство пользователя ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к фурье-спектрометрам инфракрасным серии VERTEX, модификации VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v
Техническая документация фирмы «Bruker Optik GmbH», Германия.
Поверка
Поверкаосуществляется по документу МП 070.Д4-15 «Фурье-спектрометры серии VERTEX, модификации VERTEX 70, VETTEX 70v, VETTEX 80, VETTEX 80v. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 10 июля 2015 года.
Основные средства поверки:
-
1 Образец пленки полистирола толщиной 0,025-0,070 мм из состава ГЭТ 196-2011 Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых числе : 4000-450 см-1
- Номинальные значения линий поглощения спектра, см-1 : 3082,13; 3060,00; 2849,58; 1943,08; 1601,40; 1372,41; 1154,66; 1028,52.
- Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1
-
2 Мера волновых чисел BRM 2065 из состава ГЭТ 196-2011
Основные метрологические характеристики:
- Спектральный диапазон по шкале волновых числе : 10300-5130 см-1
- Номинальные значения линий поглощения спектра, см-1 : 5138,5 ± 1,0; 6805,3 ± 1,0; 7313,8 ± 1,0; 8179,4 ± 1,0; 9294,1 ± 1,0; 10245,6 ± 1,0;
- Пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см-1
Изготовитель
Фирма «Bruker Optik GmbH», ГерманияАдрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany Телефон/Факс: (07243)504-600/(07243)504-698
Электронная почта: optic@bruker.de
Заявитель
Общество с ограниченной ответственностью «Брукер» (ООО «Брукер»)Адрес: 119334, г. Москва, Ленинский проспект, д. 47
Телефон +7(495) 502-90-06; Факс +7(495) 502-90-07
Электронная почта: info@bruker.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Фурье-спектрометры представляют собой стационарные автоматизированные приборы. Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр модификаций Vertex 70 и Vertex 70v построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется линейно с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Для исключения влияния внешних воздействий (наличие паров воды в атмосфере и двуокиси углерода) в приборах модификаций VERTEX 70, VERTEX 80 имеется приспособление для продувки сухим воздухом или азотом, а в приборах модификаций VERTEX 70v, VERTEX 80v создается вакуум при помощи высокопроизводительного
а)
Место нанесение знака поверки
б)
в)

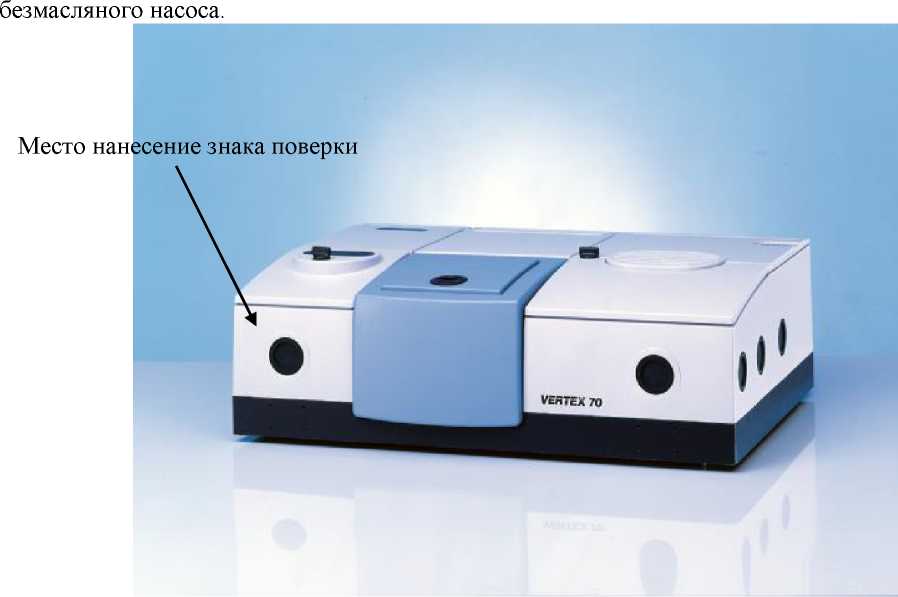

Рисунок 1 - Общий вид Фурье-спектрометров
а) VERTEX 70

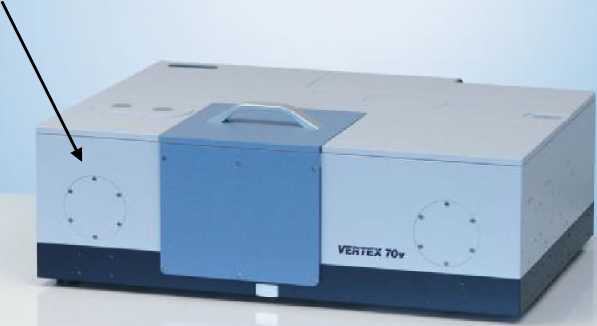

б) VERTEX 70v

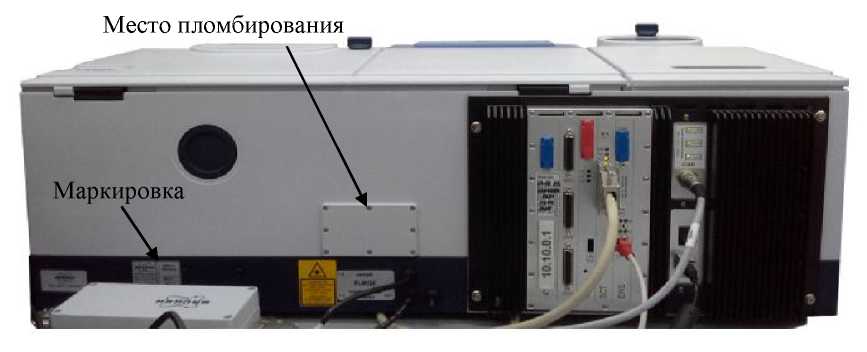

в) вид задней части прибора
Полностью цифровой прибор оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет влияния на прибор электромагнитных излучений.
Конструктивно Фурье-спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. По заказам приборы оснащаются широким набором дополнительных устройств и принадлежностей, приставок и держателей образцов, что даёт возможность работать в различных режимах отражения и пропускания. Приборы могут комплектоваться портами входа и выхода излучения для использования дополнительных внешних источников излучения и дополнительных внешних детекторов. Также, по желанию заказчика, при помощи дополнительных оптических компонентов (источников, светоделителей, детекторов и пр.), можно расширить спектральный диапазона показаний и увеличить разрешение.
Таблица 4
|
Наименование |
Количество, шт. |
|
Фурье-Спектрометр VERTEX 70/ VERTEX 70v/ VERTEX 80/ VERTEX 80v |
1 |
|
Кабель питания |
1 |
|
Система сбора данные - ПК * |
1 |
|
Кабель передачи данньк (cross-over кабель для стандарта 10Base-T Ethernet) |
1 |
|
Шланг для сжатого воздуxа (5 метров) |
1 |
|
ПО Opus на CD-диске |
1 |
|
Руководство пользователя |
1 |
|
Справочное руководство OPUS |
1 |
|
Шлицевая отвертка |
1 |
|
Крестообразная отвертка |
1 |
|
Набор шестигранные ключей |
1 |
|
Скальпель со сменными ножами |
1 |
|
Шпатель |
2 |
|
Пинцет |
1 |
|
Предоxранители |
3 |
|
Сенсорная ИК-карта |
1 |
|
Вакуумный насос ** |
1 |
|
Звукопоглощающий кожуx ** |
1 |
|
Вибропоглотитель ** |
1 |
Продолжение таблицы 4
|
Наименование |
Количество, шт. |
|
Г ибкий металлический шланг ** |
2 |
|
Зажим для шланга ** |
4 |
|
У плотнительное кольцо ** |
4 |
*по желанию заказчика
** поставляется к модификациям VERTEX 70v и VERTEX 80v
Таблица 3
|
Наименование характеристик |
Значение характеристик | |||
|
VERTEX 70 |
VERTEX 70v |
VERTEX 80 |
VERTEX 80v | |
|
Спектральный диапазон измерений, см-1 |
8000-350 | |||
|
Спектральный диапазон показаний, см-1 |
28000-15 |
28000-10 |
50000-10 |
50000-5 |
|
Спектральное разрешение измерений, не более, см-1 |
0,4 |
0,2 | ||
|
Спектральное разрешение показаний, не более, см-1 |
0,16 |
0,06 | ||
|
Пределы допускаемой основной абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 1554,353 см-1), см-1 |
±0,5 | |||
|
Отношение сигнал/шум (от пика до пика), при регистрации спектров поглощения время накопления 5 с, (разрешение 4 см-1), не менее |
7000:1 |
7500:1 | ||
|
Максимальная скорость сканирования, мм/с |
100 |
200 | ||
|
Наименование характеристик |
Значение характеристик | |||
|
VERTEX 70 |
VERTEX 70v |
VERTEX 80 |
VERTEX 80v | |
|
Напряжение питания | ||||
|
переменного тока (при частоте |
(100:240) ± 10% | |||
|
от 50 до 60 Гц), В | ||||
|
Минимальная потребляемая |
100 |
700 |
100 |
700 |
|
мощность, Вт | ||||
|
Габаритные размеры, не более, |
840x640x275 |
850x700x300 |
840x640x275 |
850x700x300 |
|
мм | ||||
|
Масса, не менее, кг |
62 |
100 |
76 |
110 |
|
Условия эксплуатации: -температура окружающей среды, °С |
+18...+35 |
+18.. +35 | ||
|
-изменение температуры, не более, °С |
±1 |
±1 | ||
|
-относительная влажность |
<70 |
<80 | ||
|
воздуха, % -атмосферное давление, мм.рт.ст |
760±35 |
760±35 | ||
|
Срок службы, не более, лет |
7 | |||
