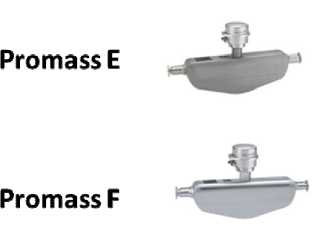

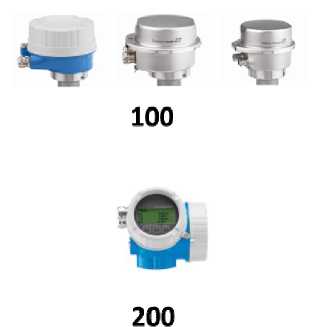

Расходомер состоит из первичного преобразователя расхода (датчика) Promass A, Е, F, I, P, S и одного из электронных преобразователей 100, 200, смонтированных компактно в герметичных корпусах.

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках (трубке) первичного преобразователя расхода при прохождении через них (нее) измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок (трубки) первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем, концентрация определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.

Электронный преобразователь обрабатывает первичные сигналы датчика и осуществляет следующие функции:

- вычисление массового расхода и массы жидкости или газа (в одном или двух направлениях потока);

- вычисление объёмного расхода и объёма жидкости или газа (в одном или двух направлениях потока);

- пересчет объёмного расхода, объёма и плотности к приведенной заданной температуре;

- индикацию результатов измерений расхода, количества, плотности, температуры, а также индикацию пересчетных параметров в различных единицах;

- компенсацию дополнительной погрешности, вызванной отличием температуры и давления процесса от температуры и давления калибровки;

- самодиагностику неисправностей и их индикацию;

- дозирование с помощью релейных выходов;

- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удаленное устройство индикации.

Расходомер Promass 100 I позволяет измерять кинематическую и динамическую вязкость жидкости.

Расходомеры могут иметь взрывозащищенное и/или искробезопасное исполнение (1Ех ia IICT6...T1, 1Ех ia IIBT6...T1 для 100 трансмиттера и 1E\d|ia|IICT6...T1. lExiallC T6...T1, 1Е\ ic[ia]IICT6.T1 для 200 трансмиттера), гигиеническое исполнение и специальные присоединения. Рас\одомеры Promass 200 могут иметь исполнение, сертифицированное согласно требованиям стандарта IEC 61508 (ГОСТ Р МЭК 61508) на применение в электри-чески\, электронны\, программируемы\ электронны\ система\, связанны\ с безопасностью и имеющи\ уровень полноты безопасности SIL2 (1oo1) и SIL3 при однородном аппаратурном резервировании.

В рас\одомера\ Promass 100 реализована те\нология Heartbeat™, позволяющая осуществлять имитационную поверку (самоповерку) путем контроля дрейфа электроме\аниче-ски\ \арактеристик первичного преобразователя (в том числе, вследствие критического износа измерительны\ трубок и/или слоя отложений на и\ внутренней повер\ности) и \аракте-ристик электронного преобразователя, влияющи\ на метрологические \арактеристики прибора. Имитационная поверка может быть выполнена без демонтажа рас\одомера с трубопровода и остановки те\нологического процесса.

Для обслуживания, настройки и диагностики рас\одомеров с персонального компьютера могут использоваться сервисные программы FieldCare, SIMATIC PDM, AMS Device Manager.

Таблица 3 - _________________________________________
