ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07

Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07 (далее по тексту - счетчики МИР С-04, МИР С-05, МИР С-07) предназначены для измерений активной и реактивной электрической энергии прямого и обратного направлений, активной, реактивной и полной мощности, коэффициента мощности, частоты, среднеквадратических значений напряжений и силы переменного тока в электрических цепях переменного тока, а также для измерения показателей качества электрической энергии. Счетчики предназначены для организации многотарифного учета электрической энергии.

Счетчики МИР С-04 предназначены для непосредственного подключения к трехфазным четырехпроводным или однофазным цепям переменного тока с номинальным напряжением 220 В или 230 В. Счетчики МИР С-04 имеют функцию фазного учета электроэнергии и могут применяться как однофазные счетчики с возможностью одновременного подключения от одного до трех потребителей.

Счетчики МИР С-04 класса точности 0,2/0,2 предназначены для работы в трехфазных четырехпроводных или однофазных цепях переменного тока с номинальным напряжением 220 В или 230 В в автономном режиме.

Счетчики МИР С-05 предназначены для непосредственного подключения к однофазным цепям переменного тока с номинальным напряжением 220 В или 230 В.

Счетчики МИР С-07 предназначены для работы в трехфазных трех и четырехпроводных цепях переменного тока с номинальным напряжением 57,7 В, 230 В или 220 В.

Счетчики МИР С-07 имеют цепи тока трансформаторного включения и цепи напряжения непосредственного или трансформаторного включения.

Счетчики МИР С-04 (за исключением счетчиков МИР С-04 класса точности 0,2/0,2), МИР С-05, МИР С-07 предназначены для эксплуатации:

• - в автономном режиме;

• - в составе автоматизированных систем контроля и учета электроэнергии;

• - в составе совмещенных автоматизированных системах диспетчерского управления и автоматизированных системах контроля и учета электроэнергии;

• - в составе автоматизированных систем управления наружным освещением.

• - в составе систем телемеханики.

Принцип действия счетчиков основан на вычислении действующих значений тока и напряжения, активной и реактивной электрической энергии, активной, реактивной и полной мощности, коэффициента мощности и частоты сети переменного тока по измеренным мгновенным значениям входных сигналов тока и напряжения.

Счетчики имеют в своем составе входные датчики напряжения и тока, микросхему аналого-цифрового преобразователя, микроконтроллер, устройства хранения и отображения измеряемых и вычисленных величин и набор интерфейсов.

В качестве датчиков напряжения в счетчиках используются резистивные делители напряжения. В качестве датчиков тока используются трансформаторы тока или шунты.

Счетчики (в зависимости от кода) имеют дополнительный датчик для измерения тока в нейтральном проводе сети.

Аналого-цифровой преобразователь производит измерения и вычисление значений входных величин под управлением микроконтроллера. Также микроконтроллер управляет процессом записи измеренных и вычисленных величин в энергонезависимую память, ведением журналов событий и выводом данных в интерфейсы и на индикатор.

Структура условного обозначения.

Структура условного обозначения счетчиков МИР С-04 приведена на рисунке 1.е средства

МИР С-04.Х-Х-Х-Х-Х-Х-Х

~|~ Протокол обмена_______________________________________

Р - протокол счетчиков НПО “МИР” на основе протокола DLMS D - протокол DLMS/COSEM/СПОДЭС М - протокол MODBUS I - протокол МЭК

Дополнительные функции

Е - счетчик для наружной установки

S - счетчик для установки на DIN рейку

Z - разъем для внешней антенны ZigBee

F - разъем для внешней антенны радиомодема

G - разъем для внешней антенны сотовой связи

Функции______________________________

К - силовое реле

S - дополнительное реле

I - импульсные входы

Т - вход ТС

N - контроль тока в нейтрали

В - подсветка индикатора

L - резервное питание 24 В

Н - резервное питание 230 В

Q - измерение показателей качества электроэнергии

D - дополнительный функционал

V - контроль внешних воздействий

Тип интерфейса________________________________

G - интерфейс сотовой связи

R - интерфейс RS-485

Р - интерфейс PLC

С - интерфейс CAN

Е - интерфейс Ethernet

Z - интерфейс ZigBee

F - радиоинтерфейс

В - интерфейс Bluetooth

L - интерфейс LPWAN

Номинальный/максимальный ток

5(100) - номинальный ток 5 А (максимальный ток 100 А)

Номинальное напряжение

230 - номинальное фазное/линейное напряжение 3 х 230/400 В

Класс точности при измерении активной/реактивной энергии

02 - 0,2/0,2

05S - 0,5S/l

10-1/1

При отсутствии символа “Е” счетчик предназначен для внутренней установки

Рисунок 1 - Структурное обозначение счетчиков МИР С-04

Структура условного обозначения счетчиков МИР С-05 приведена на рисунке 2.

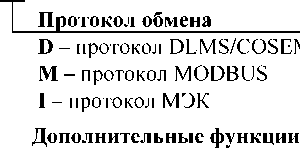

Дополнительные функции

D - протокол DLMS/COSEM/СПОДЭС М - протокол MODBUS

I - протокол МЭК

Е - счетчик для наружной установки 1)

S - счетчик для установки на DIN рейку

Функции

К - силовое реле

N - контроль тока в нейтрали

В - подсветка индикатора

L - резервное питание

Q - измерение показателей качества электроэнергии

D - дополнительный функционал

V - контроль внешних воздействий

Тип интерфейса

G - интерфейс сотовой связи

R - интерфейс RS-485

Р - интерфейс PLC

С - интерфейс CAN

Е - интерфейс Ethernet

Z - интерфейс ZigBee

F - радиоинтерфейс

В - интерфейс Bluetooth

L - интерфейс LPWAN

Номинальный/максимальный ток

5(80) - номинальный ток 5 А (максимальный ток 80 А)

Номинальное напряжение

230- 230 В

Рисунок 2 - Структурное обозначение счетчиков МИР С-05

Структура условного обозначения счетчиков МИР С-07 приведена на рисунке 3.

МИР C-07.05S - Х - Х - Х - Х - Х - Х

Протокол обмена

Р - протокол счетчиков НПО “МИР” на основе протокола DLMS D - протокол DLMS/COSEM/СПОДЭС

М - протокол MODBUS

I - протокол МЭК

Дополнительные функции

Е - счетчик для наружной установки          1)

S - счетчик для установки на DIN рейку

Z - разъем для внешней антенны ZigBee

F - разъем для внешней антенны радиомодема

G - разъем для внешней антенны сотовой связи

Функции

К - силовое реле

S - дополнительное реле

I - импульсные входы

Т - вход ТС

N - контроль тока в нейтрали

В - подсветка индикатора

L - резервное питание 24 В

Н - резервное питание 230 В

Q - измерение показателей качества электроэнергии

D - дополнительный функционал

V - контроль внешних воздействий

Тип интерфейса

G - интерфейс сотовой связи

R - интерфейс RS-485

Р - интерфейс PLC

С - интерфейс CAN

Е - интерфейс Ethernet

Z - интерфейс ZigBee

F - радиоинтерфейс

В - интерфейс Bluetooth

L - интерфейс LPWAN

Номинальный/максимальный ток______________________

1(2) - номинальный ток 1 А (максимальный ток 2 А)

5(10) - номинальный ток 5 А (максимальный ток 10 А)

Номинальное напряжение

57 - номинальное фазное/линейное напряжение 3 х 57,7/100 В 230 - номинальное фазное/линейное напряжение 3 х 230/400 В

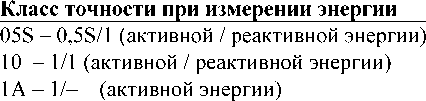

Класс точности при измерении активной/реактивной энергии

Рисунок 3 - Структурное обозначение счетчиков МИР С-07

При наличии в счетчике нескольких интерфейсов, функций, дополнительных функций

Пример записи счетчика при заказе:

Счетчик электрической энергии типа МИР С-04.10-230-5(100)-PZ-K-D.

Счетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направлений по четырем тарифам в двенадцати тарифных зонах по четырем типам дней.

Все регистрируемые счетчиками события фиксируются в журналах событий и затем хранятся в соответствующих архивах.

Счетчики (в зависимости от кода счетчика) обеспечивают измерение по классу S согласно ГОСТ Р 30804.4.30-2013 следующих показателей качества электроэнергии:

- положительного и отрицательного отклонения напряжения;

- отклонения частоты;

- провала напряжения;

- перенапряжения.

Счетчики имеют следующие интерфейсы связи: оптический порт, а также в зависимости от кода счетчика интерфейсы RS-485, PLC, CAN, Ethernet, ZigBee, LPWAN, Bluetooth, интерфейс сотовой связи и радиоинтерфейс.

Все интерфейсы счетчика являются равноприоритетными и независимыми.

Работа со счетчиками через интерфейсы связи возможна как с помощью программного обеспечения «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» и «КОНФИГУРАТОР СЧЕТЧИКОВ МИР», так и с использованием программного обеспечения пользователей.

Доступ к конфигурации и данным счетчика защищен паролями (три уровня доступа).

Счетчики, применяемые внутри помещений, имеют в своем составе жидкокристаллический дисплей (далее - дисплей) для отображения измеренных и вычисленных параметров, а также дополнительной информации. Управление выводом информации на дисплей обеспечивается наличием двух (для счетчиков МИР С-05) или трех (для счетчиков МИР С-04 и МИР С-07) кнопок управления, находящихся на лицевой панели счетчика.

Счетчики для наружной установки не имеют встроенного дисплея и кнопок управления. Для считывания данных со счетчиков для наружной установки используется удаленный дисплей потребителя МИР ДП-01 или МИР ДП-01.П.

Дисплей счетчиков, применяемых внутри помещений, имеет подсветку (в зависимости от кода счетчика), которая включается при нажатии любой из кнопок счетчика.

Счетчики (в зависимости от кода) позволяют управлять нагрузкой посредством встроенных силовых реле (с возможностью аппаратной блокировки срабатывания встроенных силовых реле), либо формировать сигналы управления внешними отключающими устройствами с помощью встроенных дополнительных реле по следующим критериям:

• - по команде оператора, переданной по одному из интерфейсов счетчика;

• - при превышении допустимого лимита потребляемой активной мощности;

• - при превышении заданного порога по напряжению;

• - при недопустимом перегреве счетчика;

• - при превышении допустимого лимита потребляемого тока;

• - при воздействии внешнего магнитного поля, превышающего установленные в ГОСТ 31819.21-2012 и ГОСТ 31819.23-2012 значения, в течение времени, заданного при конфигурировании;

• - при превышении допустимого значения дифференциального тока;

• - по годовому расписанию;

• - и по другим критериям, приведенным в эксплуатационной документации.

Счетчики МИР С-04 и МИР С-05 с установленными силовыми реле автоматически отключают нагрузку при недопустимом перегреве счетчика.

Счетчики МИР С-04, МИР С-07 имеют два испытательных электрических выхода:

• - импульсный выход активной энергии прямого и обратного направлений;

• - импульсный выход реактивной энергии прямого и обратного направлений.

Счетчики (в зависимости от кода счетчика) имеют входы телесигнализации.

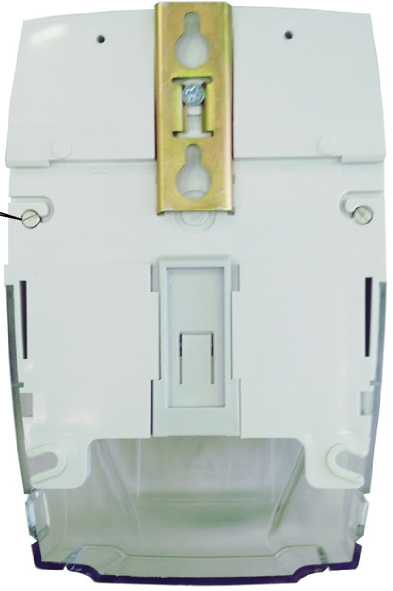

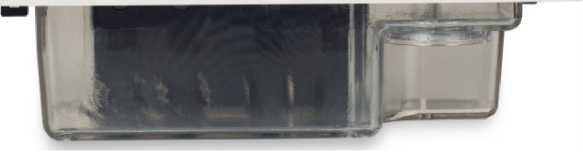

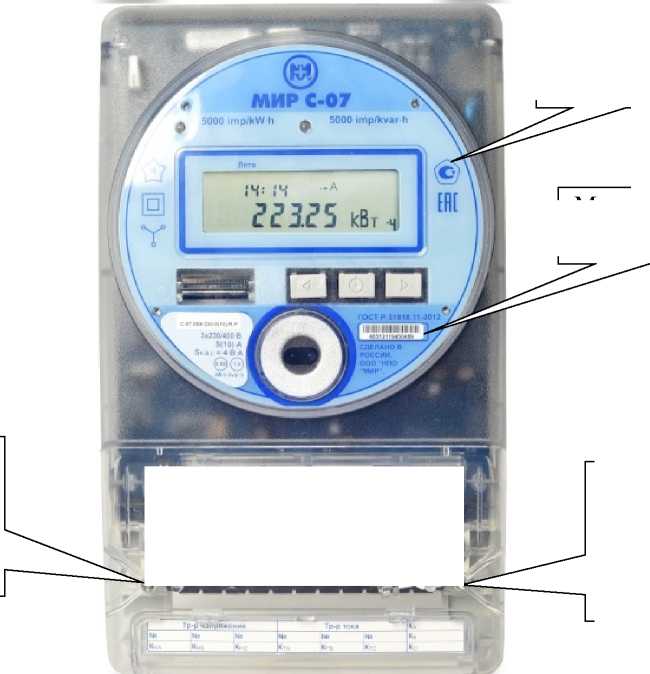

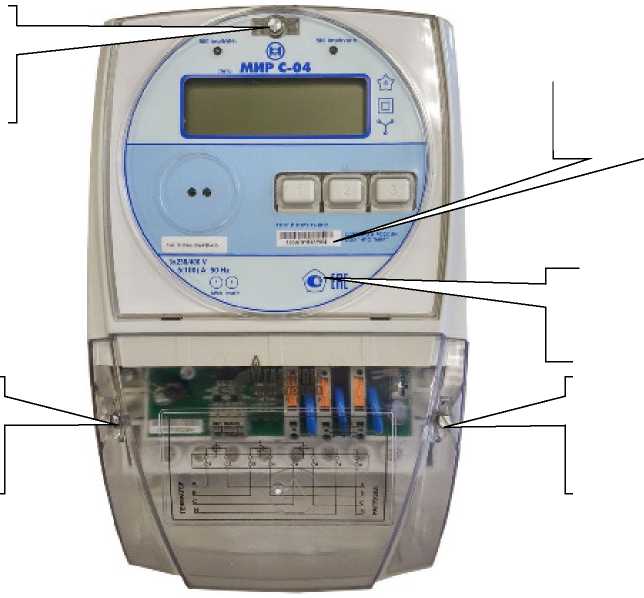

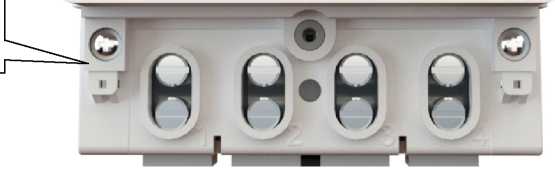

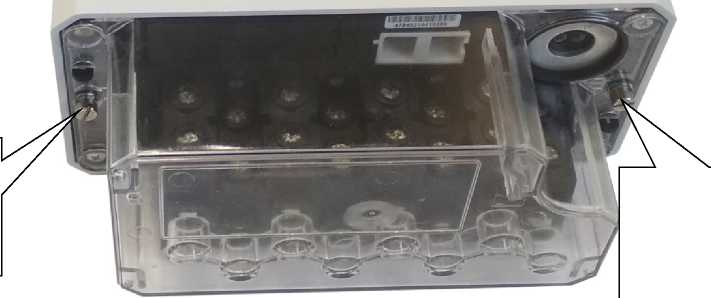

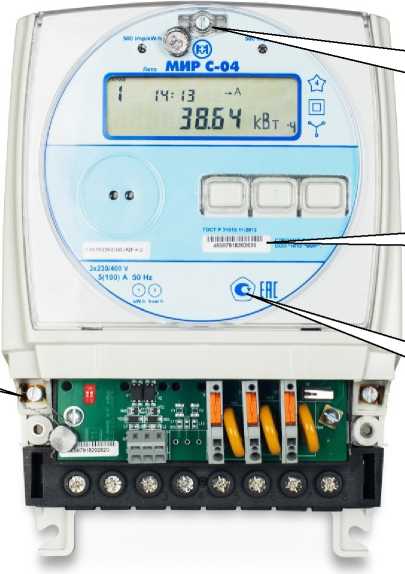

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

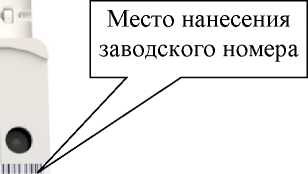

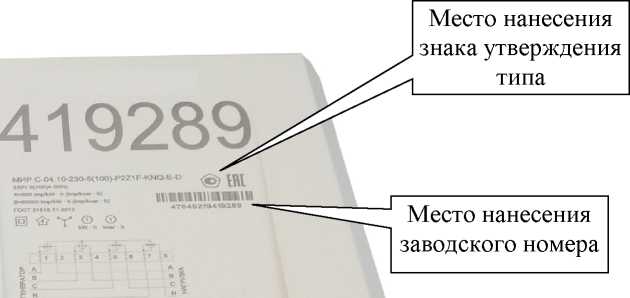

Место нанесения

заводского номера

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

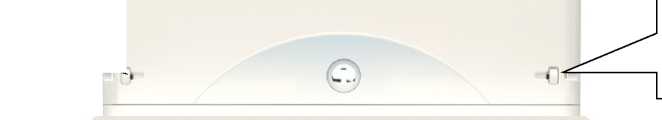

Место установки пломбы обслуживающей орга

низации

Место нанесения знака утверждения

типа

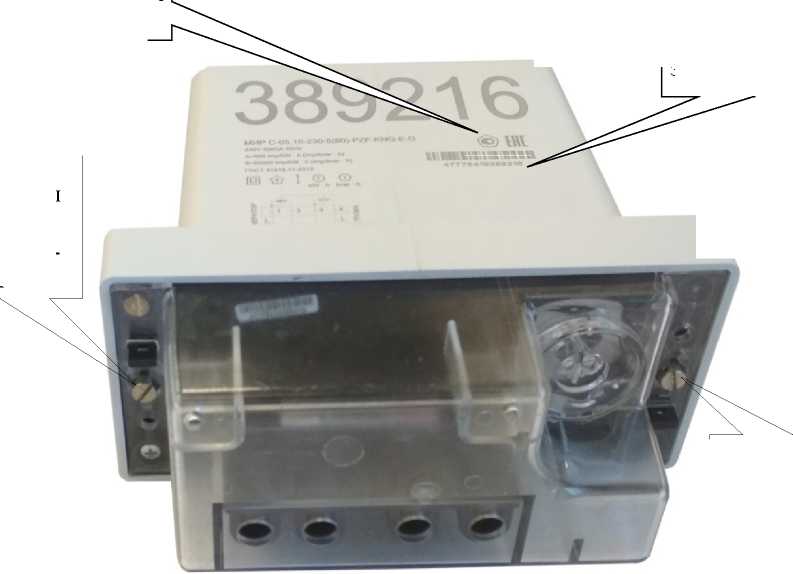

^J Место нанесения заводского номера

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Место установки пломбы обслуживающей организации

immmiv

Место установки пломбы обслуживающей организации

Место нанесения

знака утверждения

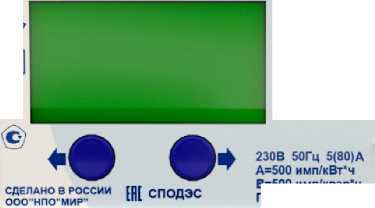

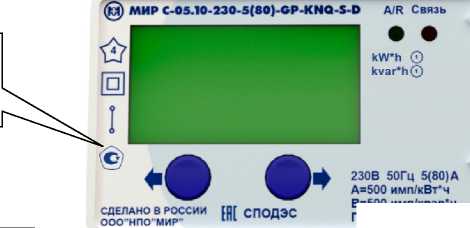

В=500 имп/квар'ч ГОСТ 31818.11-2012

Место нанесения знака поверки

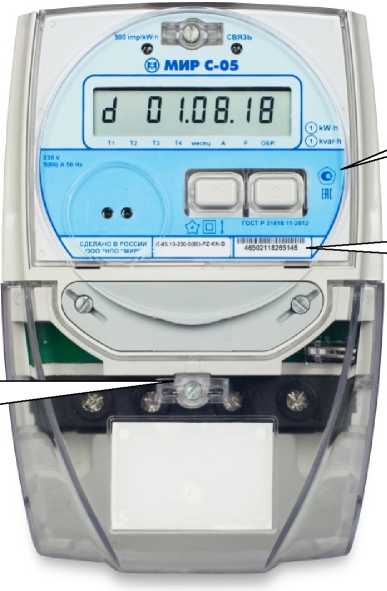

@ МИР C-05.10-230-S(aO)-GP-KNa-S-D A.'R Связь

kW*h 0 kvar*h0

В=500 имп/квар ч

ГОСТ 31818.11-2012

imu.i и in hi и inn

46507922000G20

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

Место установки пломбы обслуживающей организации

заводского номера

Место нанесения знака утверждения типа

Место установки пломбы обслуживающей организации

Счетчики имеют пломбировку завода-изготовителя и имеют возможность опломбировки организациями, осуществляющими поверку счетчика.

Кроме механических пломб счетчики имеют датчики вскрытия крышки корпуса и крышки клеммной колодки (электронные пломбы). Электронные пломбы работают как при включенном в сеть счетчике, так и при нахождении счетчика в отключенном состоянии. Факты вскрытия крышек и время вскрытия фиксируются в журнале событий.

Счетчики всех модификаций имеют датчик переменного и постоянного магнитного поля. При наличии символа V в коде, счетчики имеют датчик электромагнитного поля высокой частоты. Факты воздействия на счетчик фиксируются в журнале событий.

Счетчики, прошедшие поверку, имеют навесные пломбы предприятия-изготовителя и пломбу с оттиском поверительного клейма. Пломбы расположены на головках пломбировочных винтов, крепящих лицевую крышку к основанию счетчика, применяемого внутри помещения, или крепящих колодку с силовыми зажимами к корпусу счетчика для наружной установки.

Заводской номер в виде цифрового кода и знак утверждения типа наносятся на лицевую сторону счетчика.

Встроенное программное обеспечение счетчика (в дальнейшем - ПО) реализовано аппаратно (в управляющем микроконтроллере) и не может быть считано. Встроенное ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл.

Идентификационные данные встроенного ПО счетчика приведены в таблице 1.

Номер версии ПО может быть считан со счетчиков по интерфейсам.

Таблица 1

Примечание - Номер версии метрологически значимой части ПО определяют первые две цифры, остальные - номер версии метрологически незначимой части.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с документом Р 50.2.077-2014.

Программное обеспечение «КОНФИГУРАТОР СЧЕТЧИКОВ МИР» и «КОНФИГУРАТОР ПРИБОРОВ УЧЕТА» (внешнее) устанавливается на персональный компьютер и предназначено для конфигурирования счетчиков и считывания показаний.

Метрологические характеристики счетчиков нормированы с учетом ПО.

Счетчики МИР С-04, МИР С-05 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Счетчики МИР С-07 удовлетворяют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23-2012.

Счетчики не имеют самохода после приложения напряжения, равного 1,15 Uhom, и при отсутствии тока в цепях тока.

Таблица 2 - Метрологические и технические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Таблица 3 - Пределы допускаемой основной погрешности счетчиков при измерении активной энергии счетчиков класса точности 0,2 .________________________________________

реактивной энергии счетчиков класса точности 0,2

Таблица 5 - Пределы допускаемой основной погрешности счетчиков при измерении

реактивной энергии счетчиков класса точности 0,5

Пределы допускаемой основной погрешности счетчиков МИР С-04 при измерении активной и реактивной энергии при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, не превышают пределов допускаемой основной погрешности счетчиков при симметричной нагрузке.

Пределы допускаемой дополнительной погрешности счетчиков МИР С-04 и МИР С-05 класса точности 0,5S при измерении активной энергии прямого и обратного направлений, вызванной воздействием постоянной составляющей, четными и нечетных гармониками в цепи переменного тока не превышают ± 2 %.

Средний температурный коэффициент и дополнительные погрешности измерения активной энергии не превышают пределов, установленных в ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 для соответствующего класса точности.

Средний температурный коэффициент и дополнительные погрешности измерения реактивной энергии, счетчиков класса точности 1, не превышают пределов, установленных в ГОСТ 31819.23-2012 для класса точности 1.

Средний температурный коэффициент и дополнительные погрешности измерения реактивной энергии, счетчиков класса точности 0,5, не превышают от пределов, установленных в ГОСТ 31819.23-2012 для класса точности 1.

Счетчики для наружной установки по условиям эксплуатации соответствуют группе исполнения 4 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 50 до плюс 70 °С.

Счетчики, применяемые внутри помещений (кроме МИР С-04 класса точности 0,2/0,2), по условиям эксплуатации соответствуют группе исполнения 2 по ГОСТ 22261-94. Диапазон рабочих температур - от минус 50 до плюс 70 °С.

Таблица 6 - Мощность потребляемая счетчиками

наносится на лицевую панель счетчиков в виде рельефного изображения при изготовлении и в формуляр типографским способом.

Таблица 7 - Комплектность счетчика МИР С-04 класса точности 0,2/0,2

Таблица 9 - Комплектность счетчика МИР С-05

Таблица 10 - Комплектность счетчика МИР С-07

Продолжение таблицы 10

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации:

• - М15.034.00.000 РЭ для счетчиков МИР С-04 класса точности 1/1 и 0,5S/1;

• - М15.034.00.000-50 РЭ для счетчиков МИР С-04 класса точности 0,2/0,2;

• - М15.035.00.000 РЭ для счетчиков МИР С-05;

• - М15.037.00.000 РЭ для счетчиков МИР С-07.

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 28906-91 Системы обработки информации. Взаимосвязь открытых систем. Базовая эталонная модель;

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными;

ТУ 4228-005-51648151-2015 Счетчики электрической энергии типа МИР С-04, МИР С-05, МИР С-07. Технические условия.

Общество с ограниченной ответственностью «Научно-производственное объединение «МИР» (ООО «НПО «МИР»)

ИНН 5528012370

Адрес: 644105, г. Омск, ул. Успешная, д. 51

Телефоны: +7 (3812) 35-47-00, +7 (3812) 35-47-07

Факс: +7 (3812) 35-47-00

Web-сайт: www.mir-omsk.ru

E-mail: help@mir-omsk.ru

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781

Адрес: 119361, Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» декабря 2022 г. № 3059

Лист № 1 Регистрационный № 58632-14                                         Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные автоматизированного учета алкоголя "БАЗИС 2006М"

Комплексы измерительные автоматизированного учета алкоголя “БАЗИС 2006М” (в дальнейшем - БАЗИС 2006М) предназначены для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, фармацевтических субстанций спирта этилового, спиртосодержащих жидкостей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди, вин, пива, сидра, пуаре, слабоалкогольные напитки и др., в дальнейшем - измеряемая среда, объемной концентрации, в дальнейшем - крепость, объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды и штучного учета продукции.

Принцип действия комплексов основан на измерении объема, температуры и плотности жидких продуктов с использованием массового или электромагнитного расходомеров с последующей обработкой и передачей результатов измерений на устройство отображения.

БАЗИС 2006М может включать в себя:

• - до 15 расходомеров массовых Promass и (или) ЭМИС-МАСС 260 и (или) OPTIMASS и (или) один или несколько расходомеров электромагнитных Promag и (или) ЭМИС-МАГ 270 и (или) OPTIFLUX;

• - запорную арматуру (клапана, дисковые затворы с электро- и пневмоприводами);

• - устройства сбора, обработки и передачи информации (УСПД), выполненное в виде настенного шкафа и имеющее в своем составе:

• - вычислительное устройство на базе процессора семейства х86 с комплектом программного обеспечения и локальным архивом, обеспечивающим хранение более 5 лет;

• - встроенную или вынесенную операторскую панель для управления работой комплекса, а также для отображения измеренных и вычисленных параметров;

• - модем приборной сети (HART-модем);

• - источник бесперебойного питания (ИБП), в т.ч. выполненный в виде выносного модуля;

• - систему вторичного питания для измерительных преобразователей;

• - термометр сопротивления Pt100 с диапазоном измерений от -50 до +150 °С (при применении Promag, ЭМИС-МАГ 270, OPTIFLUX);

• - один или несколько счетчиков бутылок типа УСБ и/или СПМ (при необходимости).

В зависимости от комплектации возможны следующие исполнения комплексов:

• 1 - в состав комплекса входят расходомеры Promass и (или) ЭМИС-МАСС 260 и (или) OPTIMASS - применяется для измерений и учета объема спирта, в т.ч. этилового, водноспиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды;

• 2 - в состав комплекса входят расходомеры Promag и (или) ЭМИС-МАГ 270 и (или) OPTIFLUX и датчики температуры - применятся для измерений и учета объема виноматериалов, соков спиртованных и др., алкогольной продукции, вин, пива и др. и температуры измеряемой среды;

• 3 - в состав комплекса входят расходомеры Promass и (или) ЭМИС-МАСС 260 и (или) OPTIMASS и (или) расходомеры Promag и (или) ЭМИС-МАГ 270 и (или) OPTIFLUX и датчики температуры - для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди, вин, пиво и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды.

БАЗИС 2006М выполняет следующие функции:

• - сбор первичных данных от расходомеров по приборной шине;

• - определение общей массы и (или) объёма измеряемой среды;

• - при работе с алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

• - измеренный объем продукта, приведенный к температуре плюс 20 °С;

• - измеренный объем продукта при текущей температуре;

• - крепость измеряемой среды (при применении Promass, ЭМИС-МАСС 260, OPTI-MASS);

• - объем безводного спирта, приведенного к температуре плюс 20 °С;

• - учёт готовой продукции в штуках (при использовании счётчика бутылок);

• - температура измеряемой среды;

• - время измерения параметров.

• - местную индикацию вышеуказанных параметров на операторской панели и (или) планшетном компьютере;

• - сохранение ранее измеренных значений при отключении питания БАЗИС 2006М с отметкой в памяти с момента отключения;

• - передачу данных из локального архива по запросу внешних клиентов;

• - регистрацию показаний расходомеров;

• - регистрацию событий с фиксацией времени;

• - передачу данных локального архива по независимому и защищенному (от воздействия со стороны контролируемого предприятия) каналу связи;

• - индикацию сбоев в работе и готовности к работе;

• - блокировку линий учета клапанами в случаях отключения электропитания комплекса "БАЗИС 2006М" и в режиме "Останов".

Локальный архив комплекса расположен в энергонезависимой памяти, он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве комплекса составляет не менее 5 лет.

Продолжительность автономной работы УСПД в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

Объём измеряемой среды определяется соотношением значений прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры (в случае применения расходомера Promass, ЭМИС-МАСС 260, OPTIMASS, Promass) или прямым измерением объёма (в случае применения расходомера Promag, ЭМИС-МАГ 270, OPTIFLUX).

Плотность измеряемой среды измеряется резонансным методом: определённая частота резонирующих измерительных трубок расходомера соответствует определённой плотности продукта (в случае применения расходомера Promass, ЭМИС-МАСС 260, OPTIMASS).

Температура измеряемой среды измеряется термосопротивлением, встроенным в расходомер (в случае применения расходомера Promass, ЭМИС-МАСС 260, OPTIMASS) или термометром сопротивления типа Pt100 установленным на трубопроводе.

Крепость спирта в процентах по объему и объем безводного спирта определяются в УСПД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (по ГОСТ 3639-79), измеренных расходомером (при применении Promass, ЭМИС-МАСС 260, OPTIMASS) массы, плотности и температуры измеряемой среды. Для каждой измеряемой среды содержащую спирт и выпускаемой в соответствии с техническими условиями на данную продукцию, применяется алгоритм пересчета, полученный экспериментальным методом с применением жидкостей с заранее известными характеристиками.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели УСПД, архивируются в локальном архиве УСПД.

Места пломбирования

Фото 1                   Фото 2.

Расходомер Promag

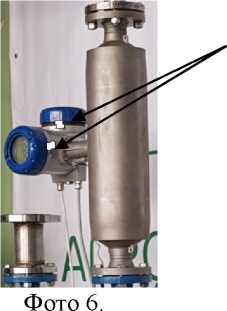

Расходомер Promass

Фото 3.

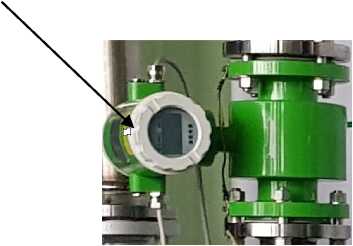

Расходомер электромагнитный

Фото 4.

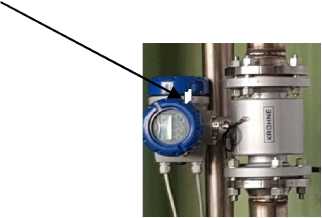

ЭМИС-МАГ 270

Расходомер электромагнитный       Расходомер-счетчик массовый OPTIMASS

OPTIFLUX

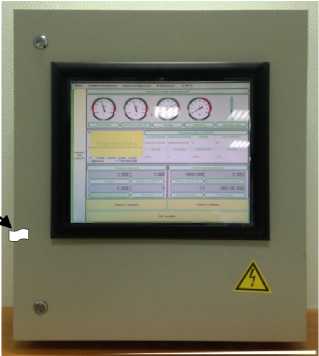

Фото 7. Шкаф УСПД Место пломбирования

После установки и пуска комплекса в эксплуатацию, пломбируются следующие места и соединения:

• - дверца шкафа УСПД;

• - крышки корпусов расходомеров;

• - крышки корпусов датчиков температуры.

Маркировка наносится на лицевую панель УСПД комплекса методом трафаретной печати. Нумерация - цифровая.

Тел.:

Email:_________________________________

Комплекс измерительный автоматизированного учета алкоголя "БАЗИС 2006М" Номер изделия по системе

нумерации предприятия изготовителя № Год выпуска 20___

300 Вт         220В~50Гц

Рисунок 1- Маркировка комплексов измерительных автоматизированного учета алкоголя "БАЗИС 2006М"

Блок

ИБП

24V

о >

л

и

питания

220V

СОМ

КОНТРОЛЛЕР

COM COM COM COM

HART

24V

Гальван

ическая

развязка

Модуль управления клапанами

LN ввод 220V 50 Гц

VGA

О

Температ урный модуль

■Э

СЕНСОРНАЯ ПАНЕЛЬ

1

4

Счетчик бутылок

Точка учета с электромагнитным расходомером

Точка учета с массовым расходомером

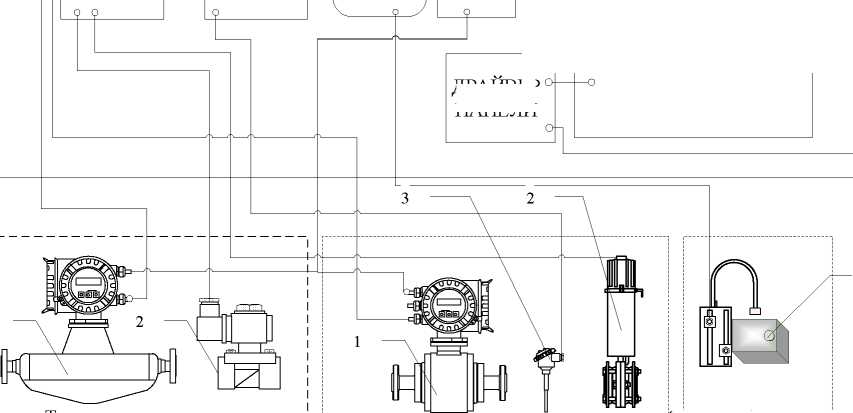

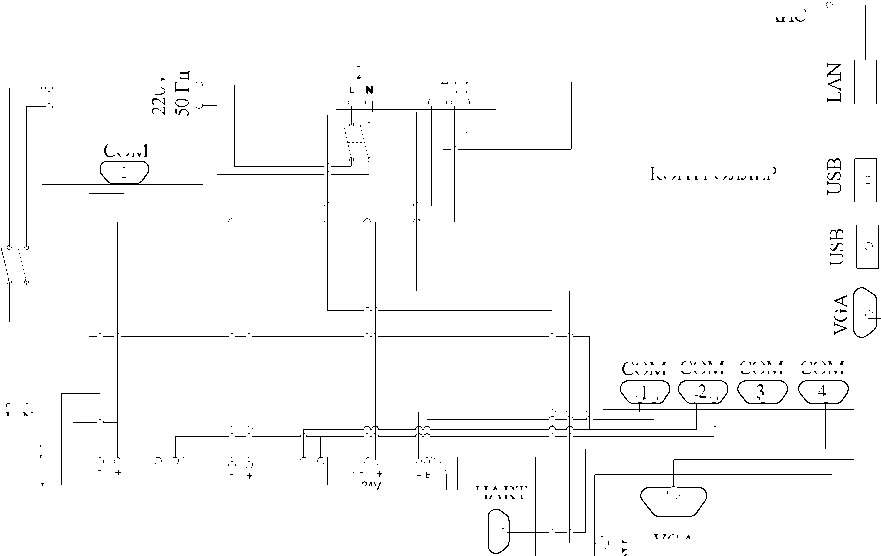

Рисунок 2 - Структурная схема комплекса

1- расходомер; 2- запорный клапан; 3- термосопротивление; 4- счетчик бутылок

Программное обеспечение (ПО) комплекса "БАЗИС 2006М" проводит опрос первичных датчиков. На основании полученных данных, ПО проводит фиксацию, архивирование, необходимые расчёты и формирует отчётный файл.

С помощью ПО возможно:

- удаленное управление комплексом с операторской панели, позволяющее производить смену режимов и продуктов;

- дистанционный контроль основных технологических показателей в режиме реального времени: основное окно программы отображает перечень УСПД, приборов измерения, основные технологические параметры выбранного прибора с отображением на временном графике крепости продукта (%) и расхода (кг/ч);

- корректировать справочник продукции и загрузку его в УСПД;

- загрузить в УСПД таблицы плотностей продуктов, необходимых для проведения расчета процентных показателей, приведения показателей крепости к температуре плюс 20 °C;

- представление результатов измерений, накопленных в УСПД, в формате, определенном системой ЕГАИС;

- автоматическая выгрузка данных ЕГАИС;

- программа автоматически ведет технологический отчет, где фиксируются основные действия оператора.

Измеренные и рассчитанные параметры измеряемой среды индицируются на экране операторской панели УСПД, архивируются в локальном архиве УСПД и передаются в ЕГА-ИС.

ПО защищено от несанкционированного доступа к настройкам при помощи HASP-ключа.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Идентификационные параметры программного обеспечения (ПО) приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 -"высокий".

Таблица 2 - Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

наносится на лицевую панель УСПД комплекса методом трафаретной печати и на титульный лист паспорта - типографским способом.

Таблица 5

приведены в п.5 паспорта на комплекс измерительный автоматизированного учета алкоголя "БАЗИС 2006М".

Постановление Правительства Российской Федерации от 31 декабря 2020 г. №2466 "О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции";

ГОСТ Р 52931-2008 - "Приборы контроля и регулирования технологических процессов. Общие технические условия";

ГОСТ 12.2.007.0-75 "ССБТ. Изделия электротехнические. Общие требования безопасности";

ГОСТ 22782.0-81 "Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний";

ТУ 28.93.14-414-93408461-2014 с изменением №2 (ТУ5131-414-93408461-2014) "Комплекс измерительный автоматизированного учета алкоголя "БАЗИС 2006М". Технические условия".

Общество с ограниченной ответственностью "Завод аграрных химических продуктов"

(ООО "Завод Агрохимпродукт")

ИНН 6911024127

Адрес: 171261, Тверская обл., Конаковский район, п.г.т. Редкино, ул. Заводская, д.1 Тел. +7(495)783-7157;

E-mail: 7837157@mail.ru

Федеральное государственное бюджетное учреждение "Всероссийский научноисследовательский институт метрологической службы" (ФГБУ "ВНИИМС") Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 декабря 2022 г.

Заместитель Руководителя

Сертификат: 029D109BOOOBAE27A64C99SDDB060203A9

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 27.12.2021 до 27.12.2022
