Номер по Госреестру СИ: 29551-13
29551-13 Дозиметры-радиометры
(МКС-АТ1117М)
Назначение средства измерений:
Дозиметры-радиометры МКС-АТ1117М (далее по тексту - приборы) предназначены для измерений:
-амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения;
-кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучения;
-амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы нейтронного излучения;
-направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского и гамма-излучения;
-плотности потока и флюенса альфа-частиц 239Pu и бета-частиц с загрязненных поверхностей;
-плотности потока и флюенса нейтронного излучения с известным энергетическим распределением;
-поверхностной активности и числа распадов 239Pu и 90Sr + 90Y, а также для оперативного поиска источников ионизирующих излучений и радиоактивных материалов.

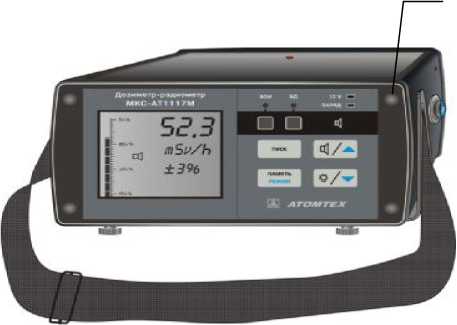

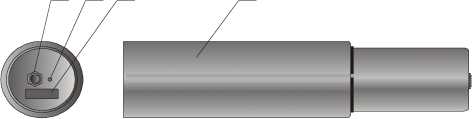

Внешний вид.
Дозиметры-радиометры
Рисунок № 1

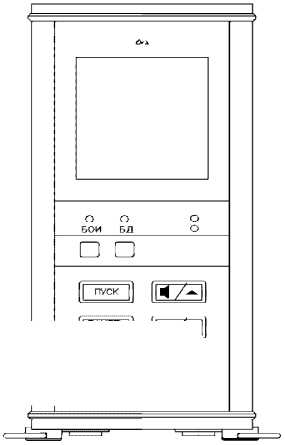

Внешний вид.
Дозиметры-радиометры
Рисунок № 2

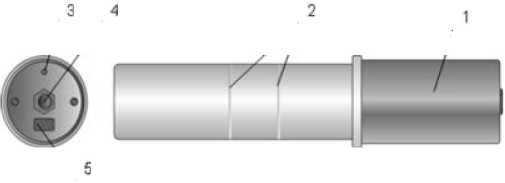

Внешний вид.
Дозиметры-радиометры
Рисунок № 3

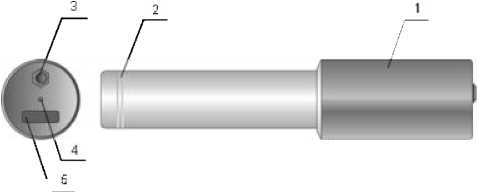

Внешний вид.
Дозиметры-радиометры
Рисунок № 4
Внешний вид.
Дозиметры-радиометры
Рисунок № 5

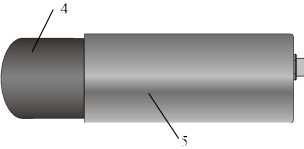

Внешний вид.
Дозиметры-радиометры
Рисунок № 6
Внешний вид.
Дозиметры-радиометры
Рисунок № 7
Внешний вид.
Дозиметры-радиометры
Рисунок № 8

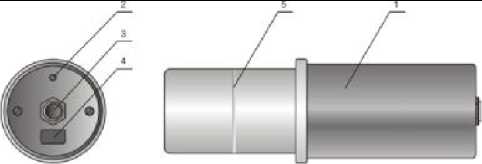

Внешний вид.
Дозиметры-радиометры
Рисунок № 9

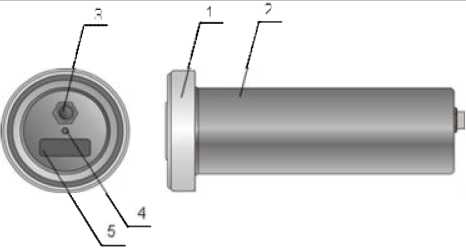

Внешний вид.
Дозиметры-радиометры
Рисунок № 10
Программное обеспечение
Программное обеспечение (ПО) дозиметра-радиометра МКС-АТ1117М состоит из встроенного и прикладного.
Встроенное ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется на стадии производства в БОИ (БОИ2), БД, адаптер BT-DU4, УС. Встроенное ПО обеспечивает взаимодействие БОИ (БОИ2) с БД, отображение на их дисплее результатов измерений и сообщений о неисправностях, управление режимами работы прибора. Доступа к цифровому идентификатору нет.
Внешнее ПО состоит из программ «ATexch», «AT1117M_mobile» и «GARM».
Внешнее ПО «ATexch» предназначено для обмена данными с ПК, позволяет получать и отображать на экране компьютера полученные результаты измерений, а также сохранять их.
Внешнее ПО «AT1117M_mobile» предназначено для обмена данными с КПК и позволяет получать, отображать и сохранять полученные данные с указанием даты, времени и координат точек измерений в КПК.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных прибором с привязкой к местности. Программа «GARM» не является метрологически значимой.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ATexch.exe |
Номер версии (идентификационный номер) ПО |
1.1.6.107 1.x.y.z П |
Цифровой идентификатор ПО (MD5) |
b78b4712e5ee7b37798eee83d6d109232) |
Идентификационное наименование ПО |
АТ1117М тоЫ1с |
Идентификационные данные (признаки) |
Значение |
Номер версии (идентификационный номер) ПО |
1.1.0.127 l.x.y.z 1) |
Цифровой идентификатор ПО (MD5) |
F1fff30066d30eec8e74e5394f658f942) |
1 x = [от 0 до 9], у = [от 0 до 9], z = [от 1 до 999]; 2) Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ и в протокол поверки при первичной поверке. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров - радиометров МКС-АТ1117М от непреднамеренных и преднамеренных изменений соответствует уровню «высокий», уровень защиты прикладного ПО соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на задней стенке корпуса БОИ (БОИ2), БД, адаптера BT-DU4 и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам -радиометрам МКС-АТ1117М
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов
РД 50-458-84 Дозиметры нейтронного излучения. Методы и средства поверки МИ 1788-87 Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки
МИ 2513-99 Радиометры нейтронов. Методика поверки на установках типа УКПН (КИС НРД МБм)
ТУ РБ 100865348.014-2004 Дозиметр-радиометр МКС-АТ1117М.» Технические условия
Поверка
Поверка”5 «Дозиметр-радиометр МКС-АТ1117М. Методика поверки». МП.МН 1396-2004
1
6 У паковка
1
Примечания:
-
1 Прибор может поставляться с любым набором блоков.
-
2 Паспорт БД поставляется при доукомплектовании ранее выпущенных приборов отдельными БД.
-
3 Комплект принадлежностей может поставляться полностью или отдельные его части.
-
4 В зависимости от комплекта поставки прибор может быть упакован в одну или несколько
упаковок.
осуществляется по документу МП.МН 1396-2004 «Дозиметр-радиометр МКС-АТ1117М. Методика поверки», утвержденному БелГИМ 12 июля 2004 года.
Основные средства поверки:
- эталонные 2-го разряда по ГОСТ 8.031-82 поверочные установки типов УКПН-1, УКПН-1М и аналогичные им по метрологическим параметрам с комплектом плутонийбериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном пучке или установки на основе градуировочной линейки с набором аналогичных источников при поверке в открытой геометрии. Плотность потока быстрых нейтронов от 1,0 до 104 с-1 •см-2, мощность дозы нейтронного излучения от 1,0 до 104 мкЗв/ч, погрешность аттестации установки не более ±8 %;
- рабочий эталон 2 разряда по ГОСТ 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма - излучения из радионуклида 137Cs. Диапазон измерений мощности дозы от 0,07 мкЗв/ч до 30 Зв/ч, диапазон измерений мощности кермы в воздухе от 0,07 мкГр/ч до 1 Гр/ч, погрешностью аттестации установки не более ±5 %;
- рабочий эталон 2 разряда по ГОСТ 8.804-2012 - установка поверочная дозиметрическая 241 гамма-излучения эталонная с источником гамма - излучения из радионуклида Am.
Диапазон измерений мощности кермы в воздухе от 44 нГр/ч до 62,9 мкГр/ч или мощности экспозиционной дозы от 5 мкР/ч до 7,19 мР/ч, погрешностью аттестации установки не более ±5 %;
- источники альфа-излучения эталонные 2- го разряда по ГОСТ 8.033-96 c радионуклидом 239Pu одного из типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 30 до 106 мин-1^см-2, погрешность аттестации источников не более ±7 %;
- источники бета-излучения эталонные 2-го разряда по ГОСТ 8.033-96 c радионуклидом 90Sr + 90Y одного из типов 4СО, 5СО, 6СО с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 5 до 106 мин-1 • см-2, погрешность аттестации источников не более ±7 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142
Адрес электронной почты: info@atomtex.com Адрес: 190005, Россия, г. Санкт- Петербург, Московский пр. д. 19 Телефон: (812) 251-76-01; факс: (812) 713-01-14 Адрес в Интернет: http://www.vniim.ru Адрес электронной почты: info@vniim.ru Аттестат аккредитации ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г. Заместитель Руководителя Федерального агентства по техническому регулированию и метрологии
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Принцип действия дозиметров - радиометров МКС-АТ1117 основан на взаимодействии излучения с веществом детекторов блоков детектирования и возникновении сцинтилляций (сцинтилляционные детекторы) или носителей заряда (газоразрядные счетчики), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемые величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) производится прибором автоматически с учетом предварительно сделанной градуировки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор состоит из блоков обработки информации (БОИ, БОИ2) и набора блоков детектирования (БД), выполняющих различные функции.
Принцип действия БД, предназначенных для измерений малых уровней рентгеновского, гамма-, альфа-, бета-излучения (БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКР-01, БДПА-01, БДПА-02, БДПБ-01, БДПБ-02), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов NaI(Tl) размерами диаметр 25 х 40 мм (БДКГ-03), диаметр 40 х 40 мм (БДКГ-05), диаметр 63х63 мм (БДКГ-11), диаметр 9 х 2 мм (БДКР-01), ZnS(Ag) диаметр 60 мм (БДПА-01), диаметр 119 мм (БДПА-02), пластмассовых детекторов размерами диаметр 30 х 15 мм (БДКГ-04), диаметр 50 х 40 мм (БДКГ-24, БДКГ-30), диаметр 60 х 1 мм (БДПБ-01), диаметр 119 х 1 мм (БДПБ-02) и фотоэлектронных умножителей (ФЭУ). Для повышения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
В БДКГ-03, БДКГ-05, БДКГ-11 и БДКР-01 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
В БДПА-01, БДПА-02, БДПБ-01, БДПБ-02 при измерении плотности потока и флюенса также использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов.
В БДКГ-01, БДКГ-09, БДКГ-17, БДКН-01, БДКН-03, БДПС-02, БОИ и БОИ2 используются газоразрядные счетчики. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всем диапазоне регистрируемых энергий.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление "скользящих" средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) осуществляется автоматически.
Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерения, самодиагностика осуществляется микропроцессорными устройствами блоков.
Обмен данными между БД и БОИ (БОИ2) осуществляется по интерфейсу RS232.
Приборы обеспечивают возможность передачи результатов измерений в персональный компьютер (ПК) по интерфейсу RS232 через COM-порт или через порт USB.
Подключение блоков детектирования БДКГ-03, БДКГ-05, БДКГ-11, БДКР-01, БДПА-01, БДПА-02, БДПБ-01, БДПБ-02 непосредственно к ПК позволяет наблюдать аппаратурные спектры регистрируемого излучения.
Приборы обеспечивают возможность передачи результатов измерений по радиоканалу Bluetooth в КПК, записи их в память с указанием даты, времени и координат точек измерений.
Прибор относится к носимым средствам измерения и может эксплуатироваться в лабораторных и полевых условиях службами радиационной безопасности, на предприятиях, применяющих источники ионизирующего излучения, для контроля уровней облучения медицинского персонала, работающего с источниками ионизирующего излучения.
Общий вид блоков обработки информации (БОИ и БОИ2) приведен на рисунке 1, блоков детектирования - на рисунке 2.
Пломба
Рисунок 1 - Общий вид блоков обработки информации
Пломба
МКС-АТ1117М
БДКГ-03
(1 -корпус; 2 - риска центра детектора;
3 - соединитель;4 - пломба; 5 - шильдик)
БДКГ-01, БДКГ-09
(1 - корпус; 2 - риски, обозначающие центры детекторов; 3 - пломба; 4 - соединитель;
5 - шильдик)
1 2 3 4 5
БДКГ-04
(1 - соединитель; 2 - шильдик; 3 - пломба;
4- колпачок; 5 - экран)
1 2 3 4
БДКГ-05
(1 - соединитель; 2 - пломба; 3 - шильдик;
4 - риска центра детектора; 5 - метка центра
детектора)
БДКГ-11
(1 - соединитель; 2 - пломба; 3 - шильдик;
4 - корпус БД)
БДПА-01, БДПБ-01
(1 - крышка; 2 -корпус БД; 3 - соединитель;
4 - пломба; 5 - шильдик)
БДКГ-17
(1- корпус; 2- пломба; 3 - соединитель;
4 - шильдик; 5 - риска, обозначающая центр
детектора)

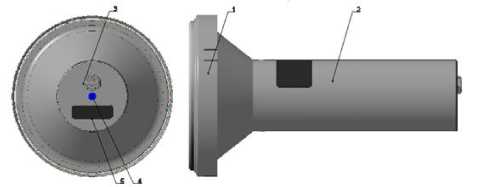

БДПА-02, БДПБ-02
(1 - крышка; 2 - корпус БД; 3 - соединитель;
4 - пломба; 5 - шильдик)
s R 7
БДПС-02
(1 - корпус БД; 2 - соединитель; 3 - шарнир; 4 - съемная ручка; 5 - шильдик; 6 - крышка-фильтр; 7 - фиксатор положения ручки)

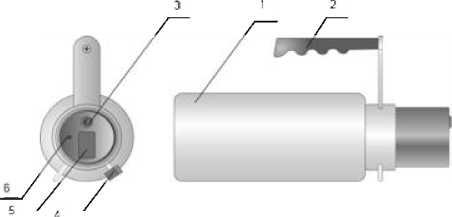

БДКН-01
(1 - корпус; 2 - съемная ручка;
3 - соединитель; 4 - фиксатор ручки;
5 - шильдик; 6 - пломба)
-------3------------------------2-------------------------------------T
4
БДКН-03
(1 - пломба; 2 - шильдик; 3 -соединитель; 4 - ручка; 5 - корпус БД;
6 - метка для градуировки)
БДКР-01
(1 -корпус; 2 - риска центра детектора;
3 - соединитель;4 - пломба; 5 - шильдик)
Рисунок 2 - Общий вид блоков детектирования
Таблица 3 - Комплект поставки дозиметра-радиометра МКС-АТ1117М
Наименование |
Количество |
Примечание |
1 Дозиметр - радиометр МКС-АТ1117М в составе: |
1 | |
- БОИ |
1 | |
- БОИ2 |
1 | |
- блок детектирования гамма - излучения БДКГ-01 |
1 | |
- блок детектирования гамма - излучения БДКГ-03 |
1 | |
- блок детектирования гамма - излучения БДКГ-04 |
1 | |
- блок детектирования гамма - излучения БДКГ-05 |
1 | |
- блок детектирования гамма - излучения БДКГ-09 |
1 | |
- блок детектирования гамма - излучения БДКГ-11 |
1 |
