Номер по Госреестру СИ: 74840-19
74840-19 Радиометры
(РКС-АТ1329)
Назначение средства измерений:
Радиометры РКС-АТ1329 (далее - радиометры) предназначены для измерений:
- суммарной альфа-активности счётных образцов;
- суммарной бета-активности счётных образцов;
- активности, плотности потока, внешнего альфа-излучения и/или бета-излучения источников типа 1П9, 2П9, 3П9, 1С0, 2С0, 3С0.
Внешний вид.
Радиометры
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) радиометров состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается на стадии производства в блоки детектирования альфа-излучения и бета-излучения. Доступа к цифровому идентификатору ПО нет. Изменение ПО невозможно без применения специализированного оборудования изготовителя.
Внешнее ПО состоит из программы «АТ1329», устанавливаемой на персональный компьютер, и предназначено для управления радиометрами. Внешнее ПО является метрологически значимым.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Прикладное ПО | |
Идентификационное наименование ПО |
AT1329.exe |
Номер версии (идентификационный номер) ПО |
1.0.1.4; 1.x.y.z* |
Цифровой идентификатор ПО |
86bf6bd7e0c359111c436c430cae87f8** |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
* х, у, z - составная часть номера версии ПО: х, у, z принимают равными от 0 до 99. ** Цифровой идентификатор относится к версии ПО 1.0.1.4. | |
Примечание - Идентификационные данные версии ПО 1.x.y.z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО радиометров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО «AT1329» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на пленку с липким слоем и ламинированием, расположенную на задней стенке корпуса радиометра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам РКС-АТ1329
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.043-2018 Радиометры РКС-АТ1329. Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 17225-85 Радиометры загрязнённости поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Поверка
Поверкаосуществляется по документу МРБ МП.2802-2018 «Радиометры РКС-АТ1329. Методика поверки», утверждённому БелГИМ 28 августа 2018 г.
Основные средства поверки:
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения радиометрические типа 1П9, 2П9, 3П9 интенсивностью внешнего излучения от 1 до 1405 с-1, погрешность не более ±6 %;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные типа 1С0, 2С0, 3С0 интенсивностью внешнего излучения от 1 до 1405 с-1, погрешность не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика БеларусьАдрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, (+375 17) 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия радиометров основан на использовании интеллектуальных сцинтилляционных блоков детектирования альфа-излучения и бета-излучения.
Радиометры РКС-АТ1329 имеют три модификации: РКС-АТ1329, РКС-АТ1329А, РКС-АТ1329В.
Для регистрации альфа-излучения и/или бета-излучения в составе радиометра РКС-АТ1329 используется блок детектирования альфа-бета-излучения БДКС-07, выполненный с применением сцинтилляционного «фосвич»-детектора (пластмассовый сцинтилляционный детектор диаметром 60 мм и высотой 1 мм с нанесённым слоем ZnS(Ag)). Для регистрации альфа-излучения в радиометре РКС-АТ1329А используется блок детектирования альфа-излучения БДКА-07, выполненный с применением сцинтилляционного детектора ZnS(Ag) диаметром 60 мм. Для регистрации бета-излучения в радиометре РКС-АТ1329В используется блок детектирования бета-излучения БДКБ-07, выполненный с применением пластмассового сцинтилляционного детектора диаметром 60 мм и высотой 1 мм.
Алгоритм работы радиометра обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации на экране ПК, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора.
Для повышения стабильности измерений в блоках детектирования применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Радиометр РКС-АТ1329 предназначен для измерений:
-
- суммарной альфа-активности и/или суммарной бета-активности счётных образцов на основе аэрозольных аналитических фильтров типа АФА-РМП и АФА-РСП (далее - фильтры);
-
- суммарной альфа-активности и/или суммарной бета-активности «толстослойных» счётных образцов, приготовленных из вещества пробы (например, путём выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
-
- суммарной альфа-активности и/или суммарной бета-активности «тонкослойных» счётных образцов, приготовленных из вещества пробы (например, путём электролитического осаждения);
-
- плотности потока альфа-частиц и/или плотности потока бета-частиц с загрязнённых поверхностей путём измерения счётных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязнённых радиоактивными веществами поверхностей;
-
- активности, внешнего альфа-излучения и/или бета-излучения источников типа 1П9, 2П9, 3П9, 1С0, 2С0, 3С0.
Радиометр РКС-АТ1329А предназначен для измерений:
-
- суммарной альфа-активности счётных образцов на основе фильтров;
- суммарной альфа-активности «толстослойных» счётных образцов, приготовленных из вещества пробы (например, путём выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной альфа-активности «тонкослойных» счётных образцов, приготовленных из вещества пробы (например, путём электролитического осаждения);
- плотности потока альфа-частиц с загрязнённых поверхностей путём измерения счётных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязнённых радиоактивными веществами поверхностей;
- активности, внешнего альфа-излучения источников типа 1 П9, 2 П 9, 3 П 9.
Радиометр РКС-АТ1329В предназначен для измерений:
- суммарной бета-активности счётных образцов на основе фильтров ;
- суммарной бета-активности «толстослойных» счётных образцов, приготовленных из вещества пробы (например, путём выпаривания либо любым другим методом, обеспечивающим получение «толстого» образца);
- суммарной бета-активности «тонкослойных» счётных образцов, приготовленных из вещества пробы (например, путём электролитического осаждения);
- плотности потока бета-частиц с загрязнённых поверхностей путём измерения счётных образцов, приготовленных из тампонов (ваты, марли, фильтровальной бумаги) для снятия мазка с загрязнённых радиоактивными веществами поверхностей;
- активности, внешнего бета-излучения источников типа 1С 0, 2С0, 3С 0.

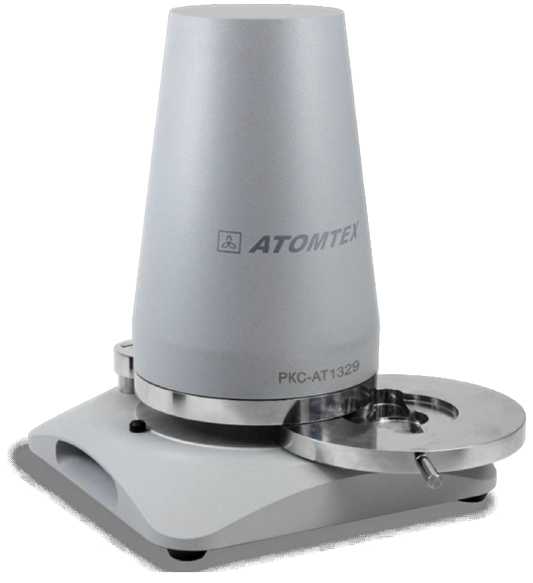

Общий вид радиометров приведён на рисунке 1.
Рисунок 1 - Общий вид радиометров
Защита от несанкционированного доступа осуществляется пломбированием радиометров в виде наклеек из разрушаемой пленки, устанавливаемых на нижних поверхностях оснований корпусов.
Таблица 4 - Комплектность
Наименование, тип |
Обозначение |
Количество на исполнение ТИАЯ.412128.004 |
Примечание | ||
- |
01 |
02 | |||
Радиометр РКС-АТ1329 |
ТИАЯ.412128.004 |
1 |
- |
- | |
Радиометр РКС-АТ1329А |
ТИАЯ.412128.004-01 |
- |
1 |
- | |
Радиометр РКС-АТ1329В |
ТИАЯ.412128.004-02 |
- |
- |
1 | |
Компьютер персональный |
1 |
1 |
1 |
По заказу | |
Кабель USB |
ТИАЯ.685621.427 |
1 |
1 |
1 | |
Программа «АТ1329» |
ТИАЯ.00371-01 |
1 |
1 |
1 |
На внешнем носителе данных |
Программа «АТ 1329». Руководство оператора |
ТИАЯ.00371-01 34 |
1 |
1 |
1 | |
Комплект принадлежностей |
ТИАЯ.412914.069 |
1 |
1 |
1 | |
Руководство по эксплуатации |
1 |
1 |
1 | ||
Методика поверки |
МРБ МП.2802-2018 |
1 |
1 |
1 | |
Методика измерений |
МВИ.МН 6097-2018 |
1 |
1 |
1 |
По заказу |
Методика измерений |
МВИ.МН 6098-2018 |
1 |
1 |
1 |
По заказу |
Методика измерений |
МВИ.МН 6099-2018 |
1 |
1 |
1 |
По заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон энергий регистрируемых частиц, кэВ:
|
от 3000 до 7000 от 155 до 3540 |
Диапазон измерений суммарной активности, Бк:
|
от 0,01 до 104 от 0,1 до 104 |
Диапазон измерений внешнего излучения, с-1:
|
от 0,1 до 105 от 0,1 до 105 |
Диапазон измерений плотности потока, мин-1^см-2:
|
от 0,6 до 6406 от 0,6 до 6406 |
Наименование характеристики |
Значение |
Скорость счёта импульсов, обусловленная фоном гамма-излучения, с-1, не более:
|
0,001 0,750 |
Чувствительность, Бк-1 •с-1, не менее:
|
0,30 0,30 |
Время установления рабочего режима, мин, не более |
10 |
Время непрерывной работы, ч, не менее |
24 |
Нестабильность показаний, %, не более |
3 |
Пределы допускаемой основной относительной погрешности при измерении суммарной альфа-активности и/или суммарной бета-активности счётных образцов на основе фильтров, суммарной альфа-активности и/или суммарной бета-активности «толстослойных» образцов, суммарной альфа-активности и/или суммарной бета-активности «тонкослойных» образцов, альфа-активности и/или бета-активности эталонных источников, % |
±20 |
Пределы допускаемой основной относительной погрешности при измерении плотности потока альфа-частиц и/или плотности потока бета-частиц, внешнего альфа-излучения и/или внешнего бета-излучения, % |
±20 |
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего альфа-излучения при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±2 |
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего альфа-излучения при воздействии сопутствующего бета-излучения источника 90Sr+90Y с внешним излучением не менее 3403 с-1, % |
±2 |
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего бета-излучения при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мкЗв/ч, % |
±5 |
Пределы допускаемой дополнительной относительной погрешности при измерении внешнего бета-излучения при воздействии сопутствующего альфа-излучения источника 239Pu с внешним излучением не менее 3403 с-1, % |
±5 |
Пределы допускаемой дополнительной относительной погрешности, %: | |
- при изменении температуры окружающего воздуха в диапазоне от минус 20 °C до плюс 50 °C относительно нормальных условий |
±10 |
- при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги |
±5 |
- при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м |
±10 |
- при изменении напряжения питания от 195 до 253 В относительно номинального значения 230 В |
±5 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- длина |
230 |
- ширина |
230 |
- высота |
290 |
Масса, кг, не более: | |
-РКС-АТ1329 |
22 |
- РКС-АТ1329А |
10 |
-РКС-АТ1329В |
22 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -20 до +50 |
- относительная влажность воздуха при температуре 35 °С и более | |
низких температурах без конденсации влаги, %, не более |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
