Номер по Госреестру СИ: 64216-16
64216-16 Блоки детектирования гамма-излучения
(БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М)
Назначение средства измерений:
Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М (далее - блоки детектирования) предназначены для измерения энергетического распределения гамма-излучения, мощности амбиентного эквивалента дозы Н& *(10 ) (далее -мощность дозы) и идентификации гамма - излучающих радионуклидов.
Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) блоков детектирования состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG201M», «BDKG203M», «BDKG205M», «BDKG211 М», которые устанавливаются в блоки детектирования на стадии производства. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программы «SSRM».
Программа «SSRM» предназначена для автоматизации спектрометрического радиационного мониторинга объекта или местности в составе спектрометрических систем радиационного контроля, обеспечивает сбор и обработку спектрометрической и дозиметрической информации, измеряемой блоками детектирования. Программа «SSRM» позволяет выполнять следующие функции: соединение и поддержку связи блоков детектирования с персональным компьютером, автоматическое измерение и сохранение измеренных значений мощности дозы м скорости счета импульсов гамма - излучения, автоматическое измерение и сохранение спектра гамма - излучения, автоматический анализ спектра и сохранение результата анализа, сигнализации при обнаружении указанных радионуклидов, сигнализация при превышении заданного порога мощности дозы, диагностика работоспособности блоков детектирования.
Прикладное ПО поставляется на компакт-диске, устанавливается на персональный компьютер и используется при подключении блоков детектирования к компьютеру по проводному интерфейсу связи RS485. Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе «Свидетельство о приемке» РЭ.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
SSRM WPF.exe |
Номер версии (идентификационный номер) ПО |
1.0.0.5116 l.x.y.z * |
Цифровой идентификатор ПО (MD5) |
9d740612d729621 fcb2846088643238f |
* x = [от 0 до 99], у = [от 0 до 99], z = [от 0 до 99999]; Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО блоков детектирования гамма - излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетки, расположенные на боковых поверхностях корпусов блоков детектирования автоматизированным методом с использованием программных средств и на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документах:
-
- излучения БДКГ-201М. Руководство
-
- излучения БДКГ-203М. Руководство
-
- излучения БДКГ-205М. Руководство
-
- излучения БДКГ-211М. Руководство
по эксплуатации. по эксплуатации. по эксплуатации. по эксплуатации.
- Блок детектирования гамма
ТИАЯ418269.097 РЭ;
-
- Блок детектирования гамма
ТИАЯ418269.098 РЭ;
-
- Блок детектирования гамма
ТИАЯ418269.088 РЭ;
-
- Блок детектирования гамма
ТИАЯ418269.090 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211МГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентно-го, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ BY 100865348.035-2016 Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Технические условия
Поверка
Поверка»Комплект принадлежностей
ТИАЯ.412914.041
1
По заказу потребителя
Комплект принадлежностей для поверки
ТИАЯ.412914.041
1
1) Длина кабеля по заказу
осуществляется по документу МРБ МП.2569-2016 «Блоки детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Методика поверки», утвержденному БелГИМ 18 февраля 2016 г.
При поверке применяются эталоны:
-
- рабочие эталоны 2-го разряда - радионуклидные источники фотонного излучения по ГОСТ 8.033-96 типа ОСГИ;
-
- установка поверочная дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs - рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012, аттестованная по мощности дозы гамма- излучения в диапазоне от 0,05 мкЗв/ч до 10 мЗв/ч, погрешностью аттестации установки не более ±5%.
Знак поверки (оттиск поверительного клейма) наносится на корпус блока детектирования.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142
Адрес электронной почты: info@atomtex.com
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт- Петербург, Московский пр. д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия блоков детектирования основан на использовании высокочувствительных методов спектрометрии и дозиметрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей (ФЭУ). В качестве детектора гамма-излучения используется кристалл NaI(Tl).
Импульсы с выхода ФЭУ поступают на плату аналоговой обработки, где формируется сигнал, длительность которого пропорциональна энергии зарегистрированной частицы. Полученные импульсы поступают в устройство обработки, где формируется аппаратурный спектр гамма-излучения.
Каждый блок детектирования калибруется по энергии и энергетическому разрешению. Калибровки по энергии и энергетическому разрешению хранятся в энергонезависимой памяти блоков детектирования.
При измерении мощности дозы гамма-излучения сцинтилляционным детектором использован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.
При идентификации радионуклидов определяются положения пиков в аппаратурном спектре с последующим сравнением их с данными радионуклидов, хранящихся в библиотеке блоков детектирования.
Блоки детектирования обеспечивают проведение самоконтроля основных узлов при включении и постоянную проверку работоспособности в процессе работы.
Для каждого блока детектирования определяется стабилизационная зависимость и температурная характеристика, позволяющие учесть зависимость световыхода от температуры для сцинтиллятора.
Связь блоков детектирования и обмен данными с аппаратурой потребителя осуществляется с помощью кабеля через интерфейс RS485.
Электропитание спектрометра осуществляется от внешних источников постоянного напряжения.
Конструктивно блоки детектирования представляют собой цилиндрический корпус с задней крышкой, изготовленные из алюминиевого сплава с полимерным покрытием. Корпус и крышка соединены через уплотнительное кольцо, которое обеспечивает герметичность блоков детектирования. В корпусе блоков детектирования расположены детектор гамма - излучения и электронные узлы.
Блоки детектирования представляют собой конструктивно и функционально законченные изделия.
Общий вид и место пломбирования блоков детектирования представлены на рисунке 1.

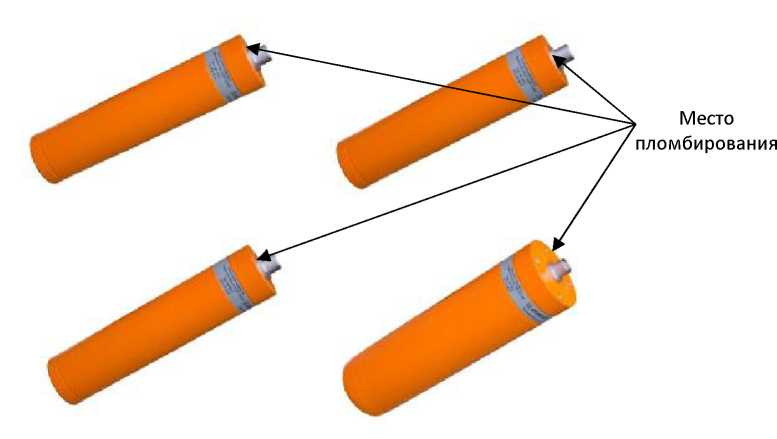

Рисунок 1- Общий вид и место пломбирования (нанесения знака поверки) блоков детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
Таблица 4 - Комплект поставки блоков детектирования
