Наименование, тип

Обозначение

Количество

Примечание

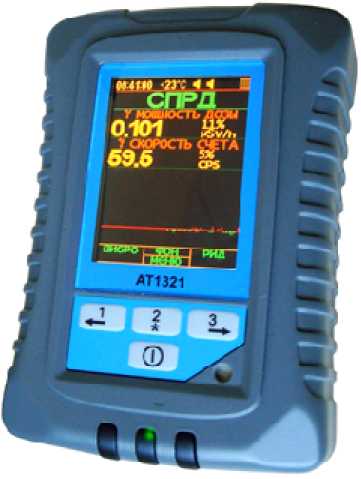

Спектрометр МКГ-АТ 1321

ТИАЯ.412155.008

1

Комплект принадлежностей

ТИАЯ.412918.032

1

Программное обеспечение «SpectEx»

ТИАЯ.00197-01

1

На внешнем носителе данных

Программа «SpectEx». Руководство оператора

ТИАЯ.00197-01 34 01

1

Программное обеспечение «GARM»

ТИАЯ.00113-01

1

На внешнем носителе данных

Программа «GARM».

Руководство оператора

ТИАЯ.00113-01 34 01

1

Методика поверки

МРБ МП.2264-2012

ТИАЯ.412155.008 МП

1

Руководство по эксплуатации

ТИАЯ.412155.008 РЭ

1

Наименование характеристики

Значение

Диапазон энергий регистрируемого гамма-излучения, кэВ

от 20 до 3000

Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения, %

±1

Относительное энергетическое разрешение для гамма-излучения радионуклида ¹³⁷Cs с энергией 662 кэВ, %, не более

9,0

Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs точечного источника ОСГИ-3, %, не менее

1,10

Максимальная входная статистическая загрузка спектрометров при измерении энергетического распределения гамма-излучения, с^-1, не менее

5М0⁴

Диапазоны измерений мощности дозы гамма-излучения:

• - с детектором NaI(Tl);

• - со счетчиком Г ейгера-Мюллера

от 0,03 до 300 мкЗв/ч от 10 мкЗв/ч до 100 мЗв/ч

Наименование характеристики

Значение

Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения, %

±20

Энергетическая зависимость спектрометров при измерении мощности дозы гамма-излучения, %:

- с детектором NaI(Tl) в диапазоне регистрируемых энергий от 50 до 3000 кэВ;

±20

- со счетчиком Гейгера-Мюллера в диапазоне регистрируемых энергий от 60 до 3000 кэВ

от -25 до +45

Время установления рабочего режима, мин, не более

1

Время непрерывной работы спектрометров при питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в «дежурном режиме», ч, не менее

14

Нестабильность градуировочной характеристики преобразования спектрометров за время непрерывной работы, %, не более

±1

Нестабильность показаний спектрометров за время непрерывной работы при измерении мощности дозы гамма-излучения, %, не более

±5

Время непрерывной работы спектрометров при питании от щелочных элементов питания или аккумуляторов в нормальных условиях применения в режиме «СПРД» при воздействии гамма-излучения, вызывающего постоянную звуковую или вибрационную сигнализацию, мин, не менее

30

Пределы допускаемой дополнительной относительной погрешности характеристики преобразования спектрометров, %:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий;

±2

- при изменении напряженности постоянного и переменного сетевой частоты магнитного поля до 400 А/м относительно нормальных условий

±2

Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения, %:

- при изменении температуры окружающего воздуха в рабочем диапазоне температур от минус 20 °C до плюс 50 °C относительно нормальных условий;

±10

- при изменении относительной влажности окружающего воздуха до 93 % при температуре 35 °C и более низких температурах без конденсации влаги относительно нормальных условий;

±10

- при изменении атмосферного давления до 70 кПа относительно нормальных условий;

±10

- при воздействии синусоидальных вибраций в диапазоне от 10 до 150 Гц;

±5

- при воздействии одиночных механических ударов с пиковым ускорением 300 м/с²

±5

Наименование характеристики

Значение

Нормальные условия эксплуатации:

• - температура окружающего воздуха, °C;

• - относительная влажность воздуха, %;

• - атмосферное давление, кПа;

• - напряженность постоянного магнитного поля и переменного поля сетевой частоты, А/м, не более

от +15 до +25

от 30 до 80 от 85,9 до 106,7

40

Наименование характеристики

Значение

Габаритные размеры спектрометра, мм, не более: - длина;

145

- ширина;

100

- высота

55

Масса спектрометра, кг, не более

0,7

Номинальное значение напряжения питания (два щелочных элемента питания типа АА), В

3

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C;

от -20 до +50

- относительная влажность воздуха при температуре 35 °C и более низких температурах без конденсации влаги, %, не более;

93

- атмосферное давление, кПа;

от 70 до 106,7

- напряженность постоянного магнитного поля и переменного поля сетевой частоты, А/м, не более

400
