Номер по Госреестру СИ: 54115-18
54115-18 Спектрометры
(МКС-АТ6101ДР)
Назначение средства измерений:
Спектрометры МКС-АТ6101ДР (далее - спектрометры) предназначены для:
- идентификации гамма-излучающих радионуклидов;
- измерений энергетического распределения гамма-излучения;
- измерений мощности амбиентного эквивалента дозы (далее - мощности дозы) гамма-излучения.

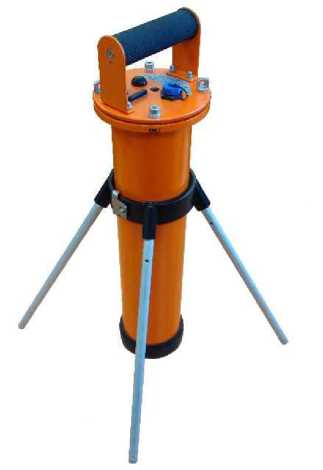

Внешний вид.
Спектрометры
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 03.10.2022
Номер записи -
ID в реестре СИ - 397167
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МКС-АТ6101ДР,
Производитель
Изготовитель - НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1438 от 2018.07.09 Об утверждении типов средств измерений
№2759 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Радионавигация" (ТК 363)
Наличие аналогов СИ: Спектрометры (МКС-АТ6101ДР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19741-11 21.10.2016 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19741-16 03.06.2021 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20329-11 02.06.2016 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20329-16 28.05.2018 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-11 29.04.2016 |
Дозиметры индивидуальные, ДКС-АТ3509, ДКС-АТ3509А, ДКС-АТ3509В, ДКС-АТ3509С НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-16 04.03.2019 |
Дозиметры индивидуальные, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24301-08 21.10.2018 |
Дозиметры-радиометры, МКС-АТ1125, МКС-АТ1125А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-11 21.10.2016 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-17 30.10.2019 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-13 11.11.2018 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24949-16 03.06.2020 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25206-13 13.06.2018 |
Дозиметры-радиометры, МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 18.12.2018 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44761-15 30.10.2025 |
Установки дозиметрические гамма-излучения, УДГ-АТ130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
В первые 2 года эксплуатации или в первые 2 года после замены радионуклидного источника - 1 год. После 3 лет эксплуатации - 3 года |
|
54115-13 11.07.2018 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-13 11.07.2018 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-16 27.09.2017 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-16 31.10.2018 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
63548-16 28.03.2026 |
Установки поверочные нейтронного излучения, УПН-АТ140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
64171-16 27.08.2020 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-16 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-17 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-17 29.10.2020 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
68317-17 26.02.2020 |
Спектрометры, МКС-АТ6104ДМ НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70319-18 31.08.2022 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-18 03.06.2021 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
25206-18 26.02.2020 |
Дозиметры-радиометры, МКС-АТ6130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
64171-18 27.08.2021 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-18 29.10.2021 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
54115-18 03.10.2022 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72998-18 23.12.2020 |
Дозиметры-радиометры, МКС-АТ1125 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63553-18 31.03.2020 |
Дозиметры, ДКГ-АТ2140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-18 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-19 31.05.2023 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74850-19 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74840-19 31.07.2023 |
Радиометры, РКС-АТ1329 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74706-19 30.08.2023 |
Гамма-радиометры, РКГ-АТ1320 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-19 29.09.2021 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75103-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-224 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75021-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-230 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75263-19 30.10.2023 |
Блоки детектирования гамма-излучения, БДКГ-23 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75262-19 30.10.2023 |
Блоки детектирования гамма-излучения, БДКГ-22 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32791-19 30.11.2023 |
Спектрометры, МКС-АТ6101 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
26433-19 29.03.2023 |
Дозиметры, ДКС-АТ5350 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20330-19 27.02.2024 |
Дозиметров индивидуальных, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
19793-19 26.03.2024 |
Дозиметры рентгеновского и гамма-излучения, ДКС-АТ1121, ДКС-АТ1123 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
74850-20 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
78181-20 30.07.2024 |
Дозиметры, ДКГ-АТ2533 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44235-20 30.07.2024 |
Спектрометры, МКС-АТ6102 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Кто поверяет Спектрометры (МКС-АТ6101ДР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры (МКС-АТ6101ДР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ УРАЛТЕСТ Свердловская область |
34194 | 34194 |
Программное обеспечение
Программное обеспечение (далее - ПО) спектрометров состоит из встроенного ПО: «ATDR», «ATDR mobile» и прикладного ПО: «GARM», «Mobile Laboratory», «ARMS».
Программа «ATDR» предназначена для получения измерительной информации, обработки и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows (различных версий). Метрологически значимые параметры не хранятся в энергонезависимой памяти КП. Целостность программы «ATDR» проверяется с помощью контрольной суммы, рассчитанной по алгоритму MD5. Расчет контрольной суммы производится при помощи любого программного обеспечения, способного производить расчет контрольной суммы по алгоритму MD5.
Программа «ATDR mobile» предназначена для получения измерительной информации, обработки и отображения результатов измерений на экране КП, работающего под управлением операционной системы Windows mobile (различных версий). Метрологически значимые параметры не хранятся в энергонезависимой памяти КП. Целостность программы «ATDR mobile» проверяется с помощью контрольной суммы, рассчитанной по алгоритму CRC32. Расчет контрольной суммы производится при помощи любого программного обеспечения, способного производить расчет контрольной суммы по алгоритму CRC32.
Программа «GARM» предназначена для отображения данных на персональном компьютере, полученных от обработанных спектрометрами с привязкой на местности.
Программный комплекс «Mobile Laboratory» предназначен для синхронизации результатов измерений на портативном компьютере с папкой на компьютере персональном.
Программный комплекс «ARMS» предназначен для синхронизации папки с результатами измерений на компьютере портативном с папкой на сервере обработки данных (через FTP-сервер).
Программа «GARM», программный комплекс «Mobile Laboratory» и программный комплекс «ARMS» не являются метрологически значимыми. Спектрометр полностью работоспособен и самодостаточен без применения прикладного ПО.
Идентификационные данные метрологически значимого ПО для спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
АТ6101DR.exe |
|
Номер версии (идентификационный номер) ПО |
1.4.5.2; 1.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
773e76b8e119f931c22ed70489d1f19c** |
|
Идентификационное наименование ПО |
АТDR mobile.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.0.1; l.x.y.z* |
|
Цифровой идентификатор ПО (CRC32) |
0bd5d1134cfe5b0845defbea1a5dd2a2** |
|
* x, y, z - составная часть номера версии ПО; x, y, z принимаются равными от 0 до 99. ** Контрольная сумма относится к указанной версии ПО. Идентификационные данные для версии ПО 1.x.y.z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО спектрометров от
непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетку с липким слоем и ламинированием, расположенную на крышке корпуса УД, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам МКС-АТ6101ДР
Приказ Министерства здравоохранения и социального развития РФ № 1034н
от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ТУ BY 100865348.027-2012 Спектрометр МКС-АТ6101ДР. Технические условия
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Поверка
Поверка осуществляется по документу МРБ МП.2268-2012 (ТИАЯ.412155.009 МП) «Спектрометр МКС-АТ6101ДР. Методика поверки», утвержденному БелГИМ 21 сентября 2012 г.Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±7 %;
-
- радионуклидные источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ, погрешность аттестации не более ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, (+375 17) 2882988
Web-сайт: www.atomtex.com; E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия спектрометров основан на использовании методов сцинтилляционной спектрометрии и радиометрии с применением детектора NaI(Tl) размером 63*63 мм и фотоэлектронного умножителя (ФЭУ).
Спектрометры представляют собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД) и компьютера портативного (далее - КП). УД включает в себя спектрометрический блок детектирования гамма-излучения и устройство обработки, размещенные в алюминиевом корпусе.
В блоке детектирования гамма-излучения при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.
Для повышения стабильности измерений в блоке детектирования гамма-излучения применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы. Кроме того, в блоке детектирования гамма-излучения реализована система автоматической термокомпенсации параметров измерительного тракта.
Соединение между УД и КП устанавливается с помощью беспроводной технологии Bluetooth или с помощью кабельного соединения. Передача спектрометрической информации с УД на экран КП осуществляется через радиоканал либо через интерфейс RS232. Беспроводная связь поддерживается на расстоянии до 10 м.
Спектрометры имеют встроенный в КП GPS-приемник, обеспечивающий прием географических координат от спутников, в результате чего осуществляется привязка результатов измерений на местности.
Использование алгоритмов, реализованных в программном обеспечении КП, обеспечивает представление данных в виде графического распределения импульсов, анализ и обработку аппаратурных спектров и отображение значения мощности дозы.
Общий вид спектрометров приведен на рисунке 1.
Рисунок 1 - Общий вид спектрометров
Пломбирование приборов выполнено в виде этикеток из разрушающейся пленки, наклеенных на торцевые поверхности устройства детектирования.
Таблица 4 - Комплектность спектрометров
|
Наименование, тип |
Количество |
Примечание |
|
Компьютер портативный |
1 |
С установленным ПО. В состав входят принадлежности. |
|
Устройство детектирования |
1 | |
|
Программное обеспечение «ATDR» |
1 |
Поставляется на внешнем носителе данных |
|
Программа «ATDR» Руководство оператора |
1 | |
|
Программное обеспечение «ATDR mobile» |
1 |
Поставляется на внешнем носителе данных |
|
Программа «ATDR mobile» Руководство оператора |
1 | |
|
Программное обеспечение «GARM» |
1 |
Поставляется на внешнем носителе данных по заказу |
|
Программа «GARM» Руководство оператора |
1 |
Поставляется по заказу |
|
Программное обеспечение «Mobile Laboratory» |
1 |
Поставляется на внешнем носителе данных по заказу |
|
Программный комплекс «Mobile Laboratory» Руководство оператора |
1 |
Поставляется по заказу |
|
Программное обеспечение «ARMS» |
1 |
Поставляется на внешнем носителе данных по заказу |
|
Программный комплекс «ARMS» Руководство оператора |
1 |
Поставляется по заказу |
|
Комплект принадлежностей |
1 | |
|
Методика поверки МРБ МП.2268-2012 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика выполнения измерений МВИ.МН 2941-2014 |
1 |
Поставляется по заказу |
|
Методика выполнения измерений МВИ.МН 5249-2015 |
1 |
Поставляется по заказу |
|
Методика выполнения измерений МВИ.МН 5278-2015 |
1 |
Поставляется по заказу |
|
Упаковка |
1 |
Кейс для хранения и переноски спектрометра и принадлежностей |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 50 до 3000 |
|
Число каналов для измерения энергетического распределения |
1024 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования, % |
±1 |
|
Относительное энергетическое разрешение для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, %, не более |
9,5 |
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs точечного источника типа ОСГИ-3, % |
5,0 ± 1,0 |
|
Максимальная входная статистическая загрузка, с-1 |
10 |
|
Диапазон измерений мощности дозы гамма-излучения, мкЗв/ч |
от 0,01 до 130 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения, % |
±20 |
|
Энергетическая зависимость при измерении мощности дозы гамма-излучения в диапазоне энергий регистрируемого гамма-излучения, % |
±20 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы при автономном питании от блоков аккумуляторов УД и КП в нормальных условиях применения, ч, не менее |
9 |
|
Нестабильность градуировочной характеристики преобразования за время непрерывной работы, %, не более |
±1 |
|
Нестабильность показаний при измерении мощности дозы гамма-излучения, %, не более |
5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования, %:
|
±2 ±2 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения, %:
от 10 до 150 Гц
|
±10 ±10 ±10 ±5 ±5 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры УД*, мм, не более:
|
130 510 |
|
Масса УД*, кг, не более |
4,5 |
|
Рабочие условия эксплуатации:
|
от -20 до +50 95 от 84 до 106,7 |
|
* Г абаритные размеры и масса КП указаны в документации на КП. | |
