Номер по Госреестру СИ: 29551-13
29551-13 Дозиметры-радиометры
(МКС-АТ1117М)
Назначение средства измерений:
Дозиметры-радиометры МКС-АТ1117М (далее по тексту - приборы) предназначены для измерения:
- амбиентной дозы Н*(10) и мощности амбиентного эквивалента дозы H& *(10) рентгеновского и гамма-излучения;
- экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучения;
- эквивалента направленной дозы Н*(0.07) и мощности эквивалента направленной дозы H& *(0.07) непрерывного рентгеновского и гамма-излучения;
- амбиентной дозы Н*(10) и мощности амбиентной дозы H& *(10) нейтронного излучения;
- плотности потока и флюенса альфа-частиц 239Pu и бета-частиц с загрязненных поверхностей;
- плотности потока и флюенсанейтроного излучения с известным энергетическим распределением;
- поверхностной активности 239Pu и 90Sr+90Y;
- оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Внешний вид.
Дозиметры-радиометры
Рисунок № 1
Внешний вид.
Дозиметры-радиометры
Рисунок № 2
Внешний вид.
Дозиметры-радиометры
Рисунок № 3
Внешний вид.
Дозиметры-радиометры
Рисунок № 4
Внешний вид.
Дозиметры-радиометры
Рисунок № 5
Внешний вид.
Дозиметры-радиометры
Рисунок № 6
Внешний вид.
Дозиметры-радиометры
Рисунок № 7
Программное обеспечение
Программное обеспечение дозиметра-радиометра МКС-АТ1117М состоит из двух частей:
1 Обязательное встроенное ПО жестко привязано к электрической схеме и размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Обязательное встроенное обеспечивает взаимодействие блоков обра -ботки информации БОИ и БОИ2 с блоками детектирования, получение и отображение на дисплее блоков обработки результатов измерений и сообщений о неисправностях, управление режимами работы прибора.
Блоки обработки информации БОИ и БОИ2 и каждый блок детектирования дозиметра-радиометра МКС-АТ1117М обладает собственным встроенным ПО.
ПО дозиметра-радиометра МКС-АТ1117М состоит из следующих программных компонентов:
- Программного обеспечения блоков обработки информации БОИ и БОИ2, обеспечивающее измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, управление режимами работы, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками детектирования;
- Программного обеспечения блоков детектирования БДКГ-01, БДКГ -04, БДКГ-05, БДКГ-09, БДКГ-11, БДКГ-17 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДКГ -03 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, измерение дозы и мощности экспозиционной дозы рентгеновкого и гамма-излучения; скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДКР -01 обеспечивающее, измерение дозы и мощности направленного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДПА-01, БДПА-02 обеспечивающее, измерение плотности потока и флюенса альфа-частиц 239Pu поверхностной 239
активности и числа распадов Pu, скорости счета, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДПБ-01, БДПБ -02 обеспечивающее, измерение плотности потока и флюенса бета-частиц, поверхностной активности и числа распадов 90Sr+90Y, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДКН-01, БДКН -03 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников, плотности потока и флюенса нейтронного излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДПС -02, обеспечивающее измерение дозы и мощности амбиентного эквивалента дозы, плотности потока и флюенса альфа-частиц 239Pu, плотности потока и флюенса бета-частиц, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
Обязательное встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО дозиметра-радиометра МКС-АТ1117М.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
2 Необязательное внешнее ПО: ПО «ATexch» дозиметра-радиометра МКС-АТ1117М.
Позволяет получать и отображать на экране компьютера полученные результаты измерений, а также сохранять их.
Установка ПО «ATexch» производится с инсталляционного диска из комплекта поставки дозиметра-радиометра МКС-АТ1117М.
Команды интерфейса пользователя внешнего ПОдозиметра-радиометраМКС-АТ1117М имеют однозначное назначение для инициирования функций прибора.
Определение номера версии внешнего ПО выполняется в программном модуле с помощью Windows Explorer.
Определение цифрового идентификатора (контрольной суммы исполняемого кода) внешнего ПО производится посредством подсчета контрольной суммы по методу MD5 с помощью внешней программы стороннего разработчика.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер* программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода* |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное ПО | ||||
ПО БОИ |
Не определено1-* |
12.11.16 |
Не определен1* |
Не определен1* |
ПОБОИ2 |
Не определено1* |
13.03.25 |
Не определен1* |
Не определен1* |
ПО БДКГ-01 |
Не определено1* |
11.01.06 |
Не определен1* |
Не определен1* |
ПО БДКГ-03 |
Не определено1* |
10.12.24 |
Не определен1* |
Не определен1* |
ПО БДКГ-04 |
Не определено1* |
09.10.15 |
Не определен1* |
Не определен1* |
ПО БДКГ-05 |
Не определено1* |
10.12.24 |
Не определен1* |
Не определен1* |
ПО БДКГ-09 |
Не определено1* |
11.01.06 |
Не определен1* |
Не определен1* |
ПО БДКГ-11 |
Не определено1* |
10.12.24 |
Не определен1* |
Не определен1* |
ПО БДКГ-17 |
Не определено1* |
11.01.06 |
Не определен1* |
Не определен1* |
ПО БДПС-02 |
Не определено1* |
08.12.18 |
Не определен1* |
Не определен1* |
ПО БДКН-01 |
Не определено1* |
10.03.18 |
Не определен1* |
Не определен1* |
ПО БДКН-03 |
Не определено1* |
10.03.18 |
Не определен1* |
Не определен1* |
ПО БДПА-01 |
Не определено1* |
11.10.13 |
Не определен1* |
Не определен1* |
ПО БДПА-02 |
Не определено1* |
11.10.13 |
Не определен1* |
Не определен1* |
Продолжение таблицы 1
ПО БДПБ-01 |
Не определено1-* |
11.10.13 |
Не определен1* |
Не определен1* |
ПО БДПБ-02 |
Не определено1* |
11.10.13 |
Не определен1* |
Не определен1* |
ПО БДКР-01 |
Не определено1* |
11.07.14 |
Не определен1* |
Не определен1* |
Внешнее ПО | ||||
ATexch.exe |
ATexch.exe |
1.1.6.107 |
Ь78Ь4712е5ее7Ь37 798eee83d6d10923 |
MD5 |
Примечания: 1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
2) Контрольная сумма относится к текущей версии (1.1.6.107) ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров-радиометров МКС-АТ1117М от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на БОИ методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Дозиметр-радиометр МКС-АТ1117М. Руководство по эксплуатации.
ГОСТ 27451-87
ГОСТ 28271-89
ГОСТ 17225-85
ГОСТ 8.034-82
ГОСТ 8.033-96
ГОСТ 8.031-82
ГОСТ 8.040-84
ГОСТ 8.041-84
ГОСТ 8.355-79
РД 50-458-84
МИ 1788-87
МИ 2513-99
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам МКС-АТ1117М «Средства измерений ионизирующих излучений. Общие технические условия»;«Приборы радиометрические и дозиметрические носимые. Общие технические требования»;
«Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний»;
«ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма излучений »;
«ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников »;
«ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов »;
«ГСИ. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки»;
«ГСИ. Радиометры загрязненности поверхностей альфа-активными веществами. Методика поверки»;
«ГСИ. Радиометры нейтронов. Методы и средства поверки»;
«Дозиметры нейтронного излучения. Методы и средства поверки»;
«ГСИ. Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки»;
«ГСИ. Радиометры нейтронов. Методика поверки на установках типа УКПН (КИС НРД МБм)»;
ТУ РБ 100865348.014-2004 «Дозиметр-радиометр МКС-АТ1117М.» Технические условия с извещением ТИАЯ.23-2006 об изменении ТУ.
Поверка
Поверка”Примечания:
-
1 Прибор может поставляться с одним или несколькими блоками.
-
2 Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
-
3 Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками.
-
4 Количество комплектов запасных пленок может быть увеличено по желанию потребителя.
-
5 В зависимости от комплекта поставки прибор может быть упакован в один или два футляра.
Поверка
осуществляется по документу «Дозиметр-радиометр МКС-АТ1117М. Руководство по эксплуатации», раздел 6, утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 31.07.2013 года.
При проведении поверки применяются:
а) поверочная дозиметрическая установка с набором источников 137Cs и источником 241Am, удовлетворяющая требованиям ГОСТ 8.087-2000.
Погрешность аттестации не более ± 5 %;
б) источники альфа-излучения с радионуклидом 239Pu одного из типов 4П9, 5П9, 6П9 с рабочей поверхностью 40, 100 и 160 см2 соответственно, удовлетворяющие требованиям ГОСТ 8.033-96.
Погрешность аттестации источников не более ± 7 %;
в) источники бета-излучения с радионуклидом 90Sr +90Y одного из типов 4С0, 5С0, 6С0 с рабочей поверхностью 40, 100 и 160 см2 соответственно, удовлетворяющие требованиям ГОСТ 8.033-96.
Погрешность аттестации источников не более ± 7 %;
г) поверочные установки типов УКПН-1, УКПН-1М по ГОСТ 8.031-82 с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном пучке или поверочные установки на основе градуировочной линейки с набором аналогичных источников при поверке в открытой геометрии.
Погрешность аттестации источников не более ± 7 %.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»)
Юридический адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5.
Тел. (+375-17) 284-51-35, тел./факс (+375-17) 292-81-42
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Юридический адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19. Тел. (812) 251-76-01, факс (812) 713-01-14
Принцип действия дозиметров радиометров МКС-АТ1117 основан на взаимодействии излучения с веществом детекторов блоков детектирования (БД) и возникновении сцинтилляций (сцинтилляционные детекторы) или носителей заряда (газоразрядные счетчики), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемые величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) производится прибором автоматически с учетом предварительно сделанной калибровки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор состоит из блоков обработки информации (БОИ, БОИ2) и набора блоков детектирования (БД), выполняющих различные функции.
Принцип действия БД, предназначенных для измерения малых уровней рентгеновского, гамма-, альфа-, бета-излучений (БДКР-01, БДКГ-03,БДКГ-04, БДКГ-05, БДКГ-11, БДПА-01, БДПА-02, БДПБ-01, БДПБ-02), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов NaI(Tl)0 9 х 2 мм (БДКР-01), 0 25 х 40 мм (БДКГ-03), 0 40 х 40 мм (БДКГ-05), 0 63 х 63 мм (БДКГ-11), ZnS(Ag) 0 60 мм (БДПА-01), 0 119 мм (БДПА-02), пластмассовых детекторов 0 30 х 15 мм (БДКГ-04), 0 60 х 1 мм (БДПБ-01), 0 119 х 1 мм (БДПБ-02) и фотоэлектронных умножителей (ФЭУ). Для повышения стабильности измерений в них применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Для измерения высоких уровней излучения в БДКГ-01, БДКГ-09, БДКГ-17, БДПС-02, БДКН-01, БДКН-03, УД БОИ и УД БОИ2 используются газоразрядные счетчики.
В БДКР-01, БДКГ -03, БДКГ -05 и БДКГ -11 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление "скользящих" средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) осуществляется автоматически.
Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерения, самодиагностика осуществляется микропроцессорным устройством.
Прибор относится к носимым средствам измерения и может эксплуатироваться службами контроля соблюдения норм и условий радиационной безопасности на рабочих местах, в смежных помещениях и санитарнозащитных зонах при разработке, производстве и эксплуатации приборов и установок, являющихся источниками низкоэнергетического рентгеновского излучения, досмотровой рентгеновской техники, рентгеновских дефектоскопов, медицинских рентгеновских аппаратов, видеодисплейных терминалов, а также радионуклидных источников низкоэнергетического гамма- и рентгеновского излучений.

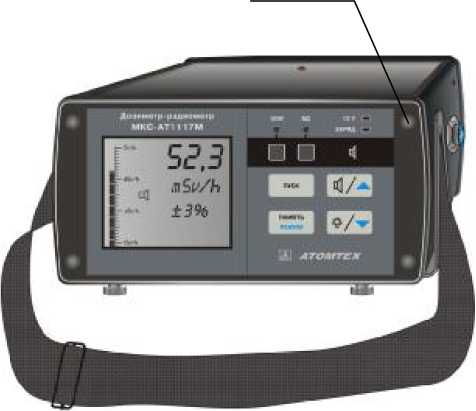

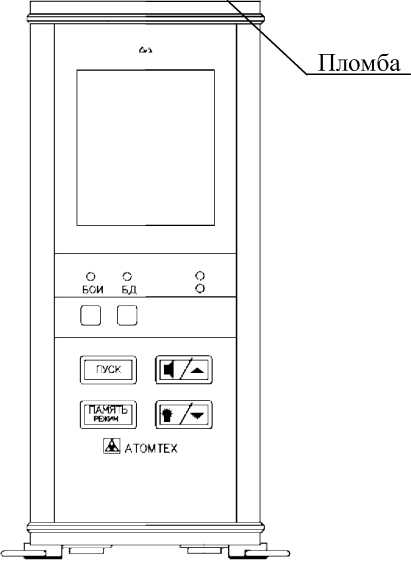

Общий вид блоков обработки информации (БОИ и БОИ2) приведен на рисунке 1.
Пломба
Рисунок 1 - Общий вид блоков обработки информации

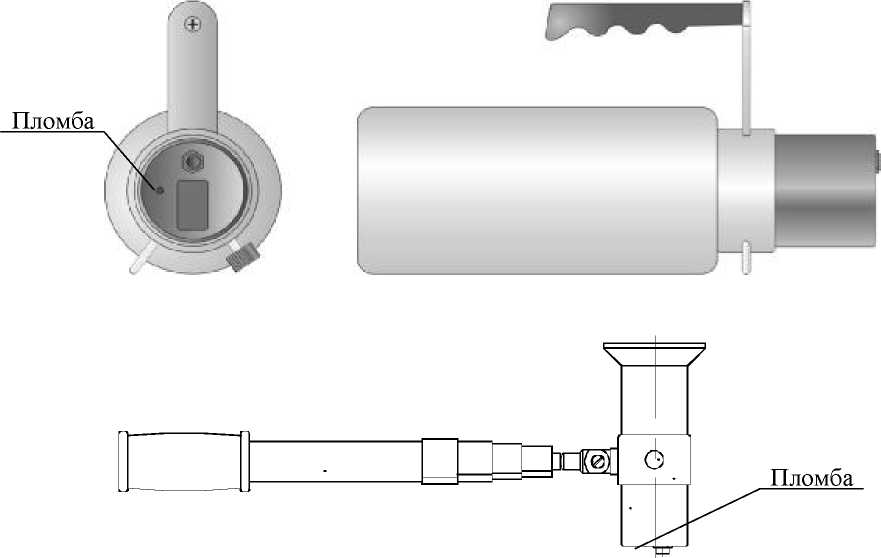

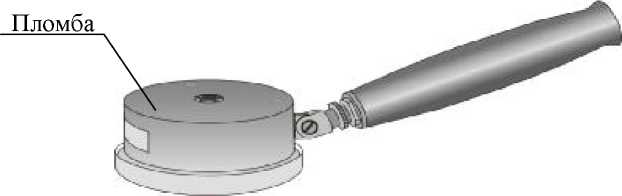

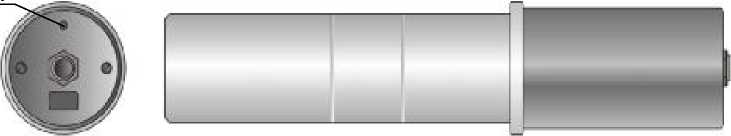

Общий вид блоков детектирования (БДКГ-01, БДПА-01, БДПС-02, БДКН-01, БДКР-01), приведен на рисунке 2.
Пломба
Рисунок 2 - Общий вид блоков детектирования (сверху вниз: БДКГ-01, БДПА-01, БДПС-02, БДКН-01, БДКР-01)
Комплект поставки дозиметра-радиометра МКС-АТ1117М указан в таблице 3. Таблица 3
Наименование |
Количество |
Примечание |
Блок обработки информации в комплекте: |
1 |
БОИ |
|
1 |
Для переноса БОИ |
1 |
Для крепления БОИ на поясе | |
Блок обработки информации 2 в комплекте с ремнем плечевым |
1 |
БОИ2 |
Блок детектирования БДКГ-01 |
1 | |
Блок детектирования БДКГ-03 |
1 | |
Блок детектирования БДКГ-04 в комплекте с колпачком “0,06-3 MeV” |
1 | |
Блок детектирования БДКГ-05 |
1 | |
Блок детектирования БДКГ-09 |
1 | |
Блок детектирования БДКГ -11 |
1 | |
Блок детектирования БДКГ -17 |
1 | |
Блок детектирования БДПС-02 в комплекте: |
1 | |
- комплект альфа-фильтров |
1 |
Комплект содержит три альфа-фильтра |
- держатель альфа-фильтра |
1 | |
- ручка |
1 | |
- фильтр выравнивающий |
1 |
Наименование |
Количество |
Примечание |
Блок детектирования БДПА-01 в комплекте: |
1 | |
- комплект светозащитных пленок |
1 |
Комплект содержит две свето- |
защитные пленки | ||
- ножка самоклеящаяся запасная |
12 | |
0 6,5; H=2 мм | ||
Блок детектирования БДПА-02в комплекте: |
1 | |
- комплект светозащитных пленок |
1 |
Комплект содержит две свето- |
защитные пленки | ||
- ножка самоклеящаяся запасная |
12 | |
0 6,5; H=2 мм | ||
Блок детектирования БДПБ-01в комплекте: |
1 | |
- комплект запасных защитных пленок |
1 |
Комплект содержит две светозащитные и одну защитную |
пленки | ||
- ножка самоклеящаяся запасная |
12 | |
0 6,5; H=2 мм | ||
Блок детектирования БДПБ-02в комплекте: |
1 | |
- комплект запасных защитных пленок |
1 |
Комплект содержит две светозащитные и одну защитную |
пленки | ||
- ножка самоклеящаяся запасная |
12 | |
0 6,5; H=2 мм | ||
Блок детектирования БДКН-01 |
1 | |
Блок детектирования БДКН-03 |
1 | |
Блок детектирования БДКР-01 |
1 | |
Адаптер сетевой SA110C-12GS-I |
1 | |
Комплект принадлежностей: - адаптер БД |
1 |
Для подключения БД к порту RS232 ПЭВМ |
- адаптер USB |
1 |
Для подключения БД к порту USB ПЭВМ |
- штанга телескопическая |
1 |
Длина 1,1 м |
- штанга телескопическая |
1 |
Длина 1,7 м, по заказу потребителя |
- штанга телескопическая со встроенным кабелем |
1 |
Длина 3 м |
- кронштейн |
1 |
Для крепления БОИ2 на штанге |
- держатель |
1 |
Для крепления БОИ2 к БДКН-03 |
- держатель |
1 |
Для установки на штанге БДКГ-01,БДКГ-09, БДКГ-17 |
- держатель |
1 |
Для установки на штанге БДПА-01, БДПБ-01, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКР-01 |
