Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» ноября 2020 г. № 1895

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки спектрометрические МКС-02А «Сирень» Назначение средства измерений

Установки спектрометрические МКС-02А «Сирень» (далее - установка) предназначены для:

  • - автоматизированного экспериментально-расчетного определения радионуклидного состава, удельных и суммарных активностей гамма-излучающих радионуклидов низко- и среднеактивных отходов (РАО):

  • - в первичных упаковках (полиэтиленовые мешки);

  • - в контейнерах малой грузоподъемности различных форм (металлические бочки, пластиковые контейнеры и др.);

  • - в объектах различных форм, загрязненных радиоактивными веществами, в том числе активности протяженных объектов в соответствии с аттестованными методиками измерений, указанными в разделе «Сведения о методиках (методах) измерений», реализованными в программном обеспечении установки;

  • - измерения активности точечных источников гамма-излучения в соответствии с Приложением А Руководства по эксплуатации АЖНС.412154.004РЭ;

  • - измерения мощности амбиентного эквивалента дозы (далее - МАЭД) гамма-излучения.

Установка применяется для:

  • - сортировки отходов по категориям;

  • - входного контроля РАО при приемке на хранение;

  • - паспортизации первичных и кондиционированных форм РАО непосредственно в контейнерах без их вскрытия в соответствии с программным обеспечением (далее - ПО) и применяемыми методиками радиационного контроля и измерения.

Описание средства измерений

Установка представляет собой программно-технический комплекс средств, обеспечивающих измерение, обработку и представление спектрометрической информации о контролируемых источниках гамма-излучений.

Принцип действия установки основан на поглощении коаксиальным особо чистым германиевым (далее - ОЧГ) детектором фотонного излучения, испускаемого радионуклидами анализируемых объектов, и формировании детектором токового импульса, амплитуда которого пропорциональна поглощенной энергии. Этот импульс преобразуется предусилителем и затем, проходя через систему фильтрации, усилителем; выходные импульсы последнего подаются на многоканальный анализатор, где они сортируются и запоминаются в каналах в соответствии с их амплитудами. Спектр, набранный в многоканальном анализаторе, представляет собой зависимость количества отсчетов в канале от амплитуды импульса и, соответственно, энергии поглощенных гамма-квантов.

Эффективность поглощения детектором испускаемого излучения определяется областью видимости анализируемого контейнера (объекта), отсекаемой коллиматором, техническими параметрами детектора, размерами и физическими характеристиками материалов измеряемого контейнера (объекта), расположением его относительно детектора.

В состав установки входят следующие средства:

  • - блок детектирования спектрометрический на основе ОЧГ детектора (далее - блок детектирования);

  • - многоканальный амплитудный анализатор (далее - анализатор);

  • - комплект коллиматоров;

  • - сосуд Дьюара;

  • - дозиметр-радиометр МКС-АТ1117М без блока обработки информации (далее -дозиметр) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 29551-13);

  • - панельный промышленный компьютер;

  • - лазерный прицел;

  • - цифровая видеокамера;

  • - дистансерное устройство;

  • - термографическое печатное устройство;

  • - колесная тележка с блоком управления и аккумуляторным блоком;

  • - подъемная платформа;

  • - комплект контрольных источников ОСГИ-А;

  • - устройство весоизмерительное электронное ТВЭУ (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19765-15);

Примечание - Устройство тензометрическое весоизмерительное электронное ТВЭУ применяется в качестве средства измерений в аттестованных методиках измерений, указанных в разделе «Сведения о методиках (методах) измерений».

  • - лазерный дальномер;

  • - устройство поворотное для размещения измеряемого контейнера (объекта).

Установка обеспечивает размещение и ручное горизонтальное перемещение измерительной, вычислительной и вспомогательной аппаратуры на колесной тележке с осью вертикального вращения для вертикального перемещения детектирующей системы в геометрии тележки и удержание на месте с помощью стопорного механизма (тормоза).

Панельный промышленный компьютер установки обеспечивает возможность настройки параметров спектрометра, сбора измерительной и вспомогательной информации, управления процессом измерений и вспомогательной аппаратурой установки.

Установка имеет возможность:

  • - контроля расстояния от детектора до источника излучения путем оптического наведения детектора на измеряемый объект;

  • - измерения МАЭД гамма- излучения в месте расположения оператора;

  • - вывода на печать результатов измерений в виде несмываемого в условиях эксплуатации и хранения контейнеров паспорта-этикетки;

  • - предоставления возможности подключения к внешним устройствам вычислительной техники средствами интерфейсов Ethernet или Wi-Fi.

Наличие цифровой видеокамеры обеспечивает получение видеоизображения объекта на дисплее панельного компьютера и наведение детектора на объект измерения с помощью лазерного дальномера с рабочего места оператора.

Общий вид и места пломбировки установки представлены на рисунке 1.

Приказ Росстандарта №1895 от 24.11.2020, https://oei-analitika.ru

а) - вид спереди                               б) - вид сзади

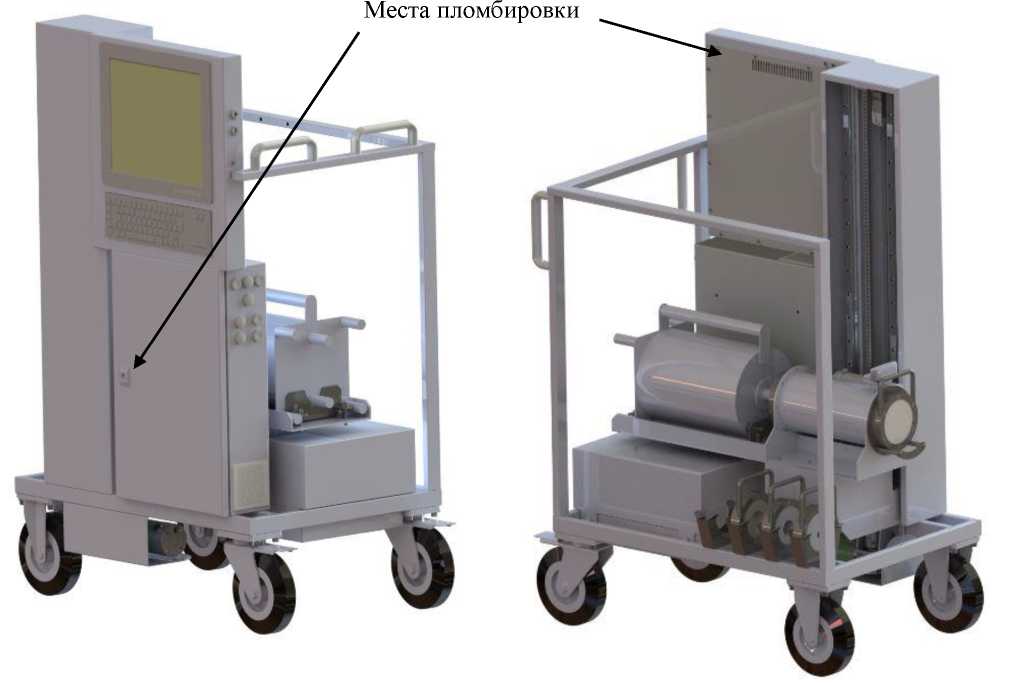

Рисунок 1 - Общий вид установки спектрометрической МКС-02А «Сирень»

Программное обеспечение

В установке используются следующие ПО:

  • - ПО ЛСРМ СПОРО, являющееся метрологически значимой частью программного обеспечения и используемое для анализа спектра, расчета метрологических характеристик установки МКС-02А «Сирень» и расчета активности измеряемых объектов в соответствии с аттестованной методикой измерений «Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker» (свидетельство об аттестации № 40090.1К982);

  • - ПО «Прогресс-5», входящее в программное обеспечение установки МКС-02А «Сирень» и используемое при измерении активности точечных источников гамма-излучения.

Уровень защиты ПО ЛСРМ СПОРО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - высокий.

Уровень защиты ПО «Прогресс-5» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014 - средний.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

ПО ЛСРМ СПОРО

Идентификационное наименование ПО

LSRM SpectraLine Handy

Номер версии (идентификационный номер) ПО

1.6.ХХХХ*

Цифровой идентификатор ПО

df1c185e

ПО «Прогресс-5»

Идентификационное наименование ПО

Прогресс 5

Номер версии (идентификационный номер) ПО

5.X*

Цифровой идентификатор ПО

Не определен

* Х - метрологически незначимая часть

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон энергий регистрируемого гамма-излучения, кэВ

от 40 до 3000

Пределы допускаемой относительной погрешности характеристики преобразования спектрометра (интегральная нелинейность), %

±0,02

Энергетическое разрешение спектрометра, кэВ:

  • - на линии 122 кэВ (Со-57)

  • - на линии 1332 кэВ (Со-60)

от 0,825 до 1,5 от 1,75 до 2,4

Относительная эффективность регистрации гамма-квантов с энергией 1332,5 кэВ (Со-60) в пике полного поглощения, %

от 10 до 35

Число каналов спектрометра, шт.

16 384

Емкость канала спектрометра, импульсы

232

Максимальная входная статистическая загрузка канала спектрометра при облучении гамма - квантами с энергией близкой к 1 МэВ, с-1

Примечание - Относительное изменение разрешения не более 50 %, а относительное смещение положения пика не более 1 %

1405

Диапазон измерений активности точечных источников гамма-излучения, Бк

от 104 до 1011

Пределы допускаемой относительной погрешности при измерении активности точечных источников гамма-излучения, %

±7

Диапазон измерений удельной активности гамма-излучающих радионуклидов, Бк/кг

от 10 до 106

Относительная неопределенность измерений удельной активности гамма-излучающих радионуклидов при Р = 95 %, %

от 15 до 75

Диапазон измерений МАЭД гамма-излучения:

  • - чувствительный поддиапазон, мкЗв/ч

  • - грубый поддиапазон, мЗв/ч

от 0,1 до 103

от 1,0 до 104

Продолжение таблицы 2

1

2

Пределы допускаемой основной относительной погрешности измерений МАЭД, %

±20

Пределы допускаемой дополнительной относительной погрешности МАЭД, %, при изменении:

  • -  температуры окружающего воздуха в рабочем диапазоне относительно нормальных условий

  • - относительной влажности до 95 % от нормальных условий

  • - напряженности постоянных магнитных полей до 400 А/м от нормальных условий

±10

Время непрерывной работы, ч

  • -  от сети переменного тока

  • - от аккумуляторного блока питания постоянного тока

24

8

Время установления рабочего режима (без учета времени охлаждения детектора спектрометра), мин

30

Нестабильность характеристики преобразования за время непрерывной работы, %, не более

0,05

Таблица 3 - Основные технические характеристики

Наименование параметра

Значение

Электропитание:

  • - от сети переменного тока: напряжение, В частота, Гц

  • - от аккумуляторного блока питания постоянного тока напряжением, В

220^|

50±1

12±1

Потребляемая мощность от сети переменного тока (в полной комплектации установки), В-А, не более

300

Габаритные размеры (длинахширинахвысота), мм, не более

950 х 680 х 1400

Масса при заполненном сосуде Дьюара, кг, не более

300

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность при температуре 35 °С (без конденсации влаги), %

  • - атмосферное давление, кПа

  • - содержание в атмосфере на открытом воздухе коррозионноактивных агентов соответствует типам атмосферы по ГОСТ 15150-69

от +5 до +40 до 95

от 84,0 до 106,7

I, II

Нормальные условия измерений МАЭД гамма-излучения:

- температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряженность постоянных магнитных полей, А/м

от +15 до +25

от 30 до 80 от 86,0 до 106,7 до 40

Средняя наработка на отказ, ч, не менее

20 000

Средний срок службы, лет, не менее

6

Знак утверждения типа

наносится фотоспособом на заднюю панель корпуса на специальной табличке и типографским способом на титульный лист руководства по эксплуатации АЖНС.412154.004 РЭ.

Комплектность средства измерений

Таблица 4 - Комплектность установки

Наименование

Обозначение

Кол-

во

Примеч ание

Установка   спектрометрическая   МКС-02А

«Сирень» в составе:

АЖНС.412154.004

- блок детектирования спектрометрический

1

- многоканальный амплитудный анализатор

1

- комплект коллиматоров с фоновой защитой

1

- дозиметр-радиометр МКС-АТ1117М без блока обработки информации

1

- панельный промышленный компьютер

1

- лазерный прицел

1

- цифровая видеокамера

1

- дистансерное устройство

1

- термографическое печатающее устройство

1

*

- колесная тележка с блоком управления и аккумуляторным блоком

1

- подъемная платформа

1

- комплект контрольных источников ОСГИ-А

1

Дополнительное оборудование, приспособления

Устройство поворотное в составе:

  • - платформа поворотного устройства

  • - устройство тензометрическое весоизмерительное электронное ТВЭУ

  • - электродвигатель

1

1

1

1

Лазерный дальномер

1

*

Переливное устройство

1

*

Сосуд Дьюара

1

*

Кабель питания

1

Документация

Руководство по эксплуатации, паспорт «Установка спектрометрическая МКС-02А «Сирень»

АЖНС.412154.004 РЭ

1

Методика поверки «У становка спектрометрическая МКС-02А «Сирень»

АЖНС.412154.004 МП

1

Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма -спектрометрического комплекса с программным обеспечением «LRSM -SpectraLine и EffMaker со свидетельством об аттестации

1

Свидетельство о первичной поверке установки спектрометрической МКС-02А «Сирень»

1

Дозиметр-радиометр МКС-АТ1117М.

1

Наименование

Обозначение

Кол-

во

Примеч ание

Руководство по эксплуатации с клеймом первичной поверки

Полупроводниковый блок детектирования. Паспорт

1

Блоки детектирования спектрометрические с германиевыми детекторами. Руководство по эксплуатации

1

Многоканальный амплитудный анализатор. Паспорт

1

Многоканальный амплитудный анализатор. Руководство по эксплуатации

1

Паспорта на контрольные источники ОСГИ-А

1

Устройство тензометрическое весоизмерительное электронное ТВЭУ. Паспорт

1

Комплект ПО на CD

1

Комплект документации на ПО

1

Устройство весоизмерительное электронное ТВЭУ. Свидетельство о первичной поверке

1

Лазерный дальномер. Руководство по эксплуатации

1

*

Термографическое печатающее устройство. Паспорт

1

*

*согласно заказа

Поверка

осуществляется по документу АЖНС.412154.004 МП «Установка спектрометрическая МКС-02А «Сирень». Методика поверки», утвержденному Центральным отделением ФБУ «ЦСМ Московской области» 31 октября 2016 г.

Основные средства поверки:

  • - рабочие эталоны 1-го разряда по ГОСТ 8.033-96 - источники фотонного ионизирующего излучения радионуклидные закрытые ОСГИ-А с радионуклидами 241Am, 152 Eu, 137Gs, 60Со, 228Th со значениями активности от 102 до 106 Бк (регистрационные номера 3.6.АИВ.0002.2015; 3.1.ZTT/0859.2015);

  • - рабочие эталоны 1-го разряда согласно Приказа Росстандарта от 29.12.2018 № 2841 -

источники фотонного излучения радионуклидные закрытые эталонные ОСГИ-3 с радионуклидами 241Am,  137Gs, 60Со со значениями активности от 104 до 106 Бк

(регистрационный номер 3.1.ZZB.0006.2012).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в документах:

- Установка спектрометрическая МКС-02А «Сирень». Руководство по эксплуатации АЖНС.412154.004 РЭ (Приложение А);

- Методика измерений активности гамма-излучающих радионуклидов в контейнерах с отходами с помощью гамма-спектрометрического комплекса с программным обеспечением «LRSM - SpectraLine и EffMaker (свидетельство об аттестации № 40090.1К982, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.40.2019.35796).

- Методика измерений произвольно распределенной активности гамма-излучающих радионуклидов в контейнерах с помощью гамма-спектрометрического комплекса с программным обеспечением семейства «SpectraLine» (свидетельство об аттестации № 487-RA.RU.311243-2018/450.034-661, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.40.2018.30016).

Нормативные документы, устанавливающие требования к установкам спектрометрическим МКС-02А «Сирень»

Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной поверочной схемы для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

Изготовитель

Общество с ограниченной ответственностью «НТЦ Амплитуда»

(ООО «НТЦ Амплитуда»)

ИНН 7735092057

Адрес: 124460, г. Москва, г. Зеленоград, проспект Генерала Алексеева, д. 15

Телефон: 8 (495)777-13-59

Факс: 8 (495) 777-13-58

Web-сайт: www.amplituda.ru

E-mail: info@amplituda.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области»), Центральное отделение

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 546-45-00, факс: +7 (495) 546-45-01

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
