Номер по Госреестру СИ: 26433-19
26433-19 Дозиметры
(ДКС-АТ5350)
Назначение средства измерений:
Дозиметры ДКС-АТ5350 (далее - дозиметры) предназначены для измерений:
- мощности кермы в воздухе рентгеновского и гамма-излучения;
- кермы в воздухе рентгеновского и гамма-излучения;
- кермы в воздухе рентгеновского и гамма-излучения методом численного интегрирования мощности кермы;
- силы постоянного тока;
- электрического заряда;
- электрического заряда методом численного интегрирования тока.
Внешний вид.
Дозиметры
Рисунок № 1
Внешний вид.
Дозиметры
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного ПО «АТ5350».
Встроенная программа «АТ5350» предназначена для управления режимами работы дозиметра, отображения результатов измерений на экране, обработки нажатия кнопок на клавиатуре и других функций. Изменить программу «АТ5350» возможно только с помощью специализированного программатора, перепрограммировав микросхему ПЗУ. Метрологически значимые параметры хранятся в энергонезависимой памяти, и их целостность проверяется при запуске дозиметра. При разрушении метрологически значимых параметров после проведения самоконтроля на экране появится сообщение об ошибке.
Идентификационные данные ПО проверяются в режиме «ИНФО» и приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
АТ5350Ъех |
Номер версии (идентификационный номер) ПО |
Sep 4 |
Цифровой идентификатор ПО |
19112 |
Алгоритм вычисления контрольной суммы исполняемого кода |
16 разр. КС |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО «АТ5350» от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на заднюю панель блока измерительного электрометрического методом шелкографии и закрыт прозрачной плёнкой и на титульный лист руководства по эксплуатации методом компьютерной графики.
Лист № 8 Всего листов 10
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам ДКС-АТ5350
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 23913-79 Средства измерений электрометрические. Общие технические требования
ТУ РБ 100865348.013-2003 Дозиметры ДКС-АТ5350. Технические условия
Поверка
Поверкаосуществляется по документу МП.МН 1239-2003 (ТИАЯ.412118.009 МП) «Дозиметр ДКС-АТ5350 (ДКС-АТ5350/1). Методика поверки», утверждённому БелГИМ 03 марта 2003 г. (с извещением ТИАЯ.07-2018 об изменении № 5 МП.МН 1239-2003 от 08 мая 2018 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs и (или) 60Co, диапазон измерений мощности кермы в воздухе от 1 мкГр/мин до 600 мГр/мин, погрешность не более ±2,5 %;
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая рентгеновского излучения в диапазоне энергий фотонов от 8 до 250 кэВ, диапазон измерений мощности кермы в воздухе от 1 мкГр/мин до 600 мГр/мин, погрешность не более ±2,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
Принцип действия дозиметров основан на использовании ионизационного метода измерений. Под действием гамма-излучения в ионизационной камере дозиметра при подаче на камеру напряжения питания от встроенного источника высокого напряжения возникает ионизационный ток, пропорциональный мощности дозы излучения, который измеряется с помощью блока измерительного электрометрического дозиметра (далее - блок измерительный электрометрический).
Блок измерительный электрометрический позволяет проводить измерения силы тока, электрического заряда, мощности кермы в воздухе, кермы в воздухе, обеспечивает программируемое время для дозовых измерений, осуществляет выбор необходимой измеряемой величины, проводит установку напряжения питания для ионизационной камеры, выбранной из библиотеки камер дозиметра.
Блок измерительный электрометрический обеспечивает работу автономно и совместно с ионизационными камерами (далее - камера) фирмы PTW-Freiburg (Германия).
Дозиметры обеспечивают математическую и логическую обработку результатов измерений по программе, заложенной во внутреннюю память, и могут работать в составе автоматизированных информационно-измерительных систем (АИИС) посредством стандартных интерфейсов: канала общего пользования (КОП) (IEEE 488.1, IEEE 488.2) и цепей «Стык С2» (RS-232C), язык программирования SCPI (стандартные команды для программируемых приборов).
Дозиметры обеспечивают следующие режимы работы:
-
- самоконтроль работоспособности составных частей;
-
- запись, хранение в энергонезависимом запоминающем устройстве (ЗУ) не менее 500 значений результатов измерений и возможность их считывания;
-
- запуск внешний;
-
- запуск внутренний;
-
- звуковую индикацию переключения режима работы;
-
- индикацию размерности измеряемой величины.
Конструктивно дозиметры выполнены в малогабаритном корпусе из ударопрочного полистирола.
На передней панели дозиметров расположены:
-
- клавиатура из 16 кнопок для управления работой дозиметров;
-
- матричный ЖКИ.
На задней панели дозиметров расположены:
-
- розетка для подключения к объекту измерения;
-
- гнёзда для подключения к аналоговому выходу;
- гнёзда для подключения интерфейсов КОП и «Стык С2»;
- гнездо для подключения к питающей сети;
- зажим защитного заземления.
Для переноса дозиметров имеется ручка.
Дозиметры выпускают в модификациях, приведенных в таблице 1.
Таблица 1
Тип |
КОП (IEEE 488.1, IEEE 488.2) |
«Стык С2» (RS-232C) |
Аналоговый выход |
ДКС-АТ5350 |
Есть |
Есть |
Есть |
ДКС-АТ5350/1 |
Нет |
Есть |
Нет |

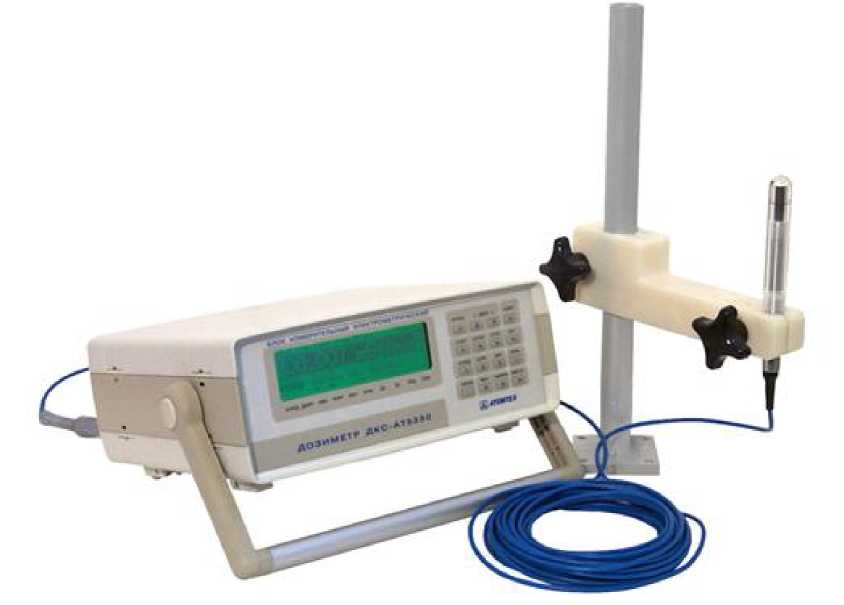

Общий вид дозиметров приведён на рисунке 1.
Рисунок 1 - Общий вид дозиметров ДКС-АТ5350

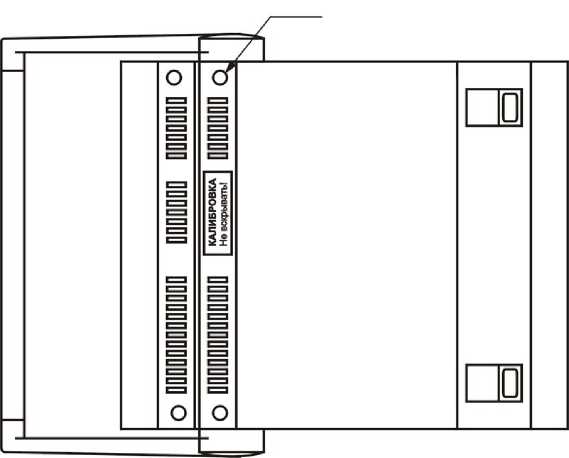

Схема с указанием места нанесения пломбы для защиты от несанкционированного доступа приведена на рисунке 2.
Место нанесения пломбы для защиты
от несанкционированного доступа
Рисунок 2 - Схема с указанием места нанесения пломбы для защиты от несанкционированного доступа
Таблица 5 - Комплектность дозиметров ДКС-АТ5350
Наименование |
Обозначение |
Количество на исполнение ТИАЯ.412118.009 |
Примечание | |
- |
01 | |||
Блок измерительный электрометрический |
ТИАЯ.411131.001 |
1 |
- | |
Блок измерительный электрометрический |
ТИАЯ.411131.001-01 |
- |
1 | |
Камера ионизационная 0,02 см3 1) |
ТМ23342 |
1 4) |
1 4) |
PTW-Freiburg |
Камера ионизационная 0,125 см3 1) |
ТМ31010 2) |
1 4) |
1 4) |
PTW-Freiburg |
Камера ионизационная 0,6 см3 с кабелем 10 м 1) |
ТМ30001-10 3) |
1 4) |
1 4) |
PTW-Freiburg |
Камера ионизационная 30 см3 1) |
ТМ23361 |
1 4) |
1 4) |
PTW-Freiburg |
Камера ионизационная 1000 см3 1) |
ТМ32002 |
1 4) |
1 4) |
PTW-Freiburg |
Кабель удлинительный 10 м 1) |
T2954/K2-10 |
1 4) |
1 4) |
PTW-Freiburg |
Кабель удлинительный 20 м 1) |
T2954/K2-20 |
1 4) |
1 4) |
PTW-Freiburg |
Комплект запасных частей и принадлежностей |
ТИАЯ.411914.002 |
1 |
- | |
Комплект запасных частей и принадлежностей |
ТИАЯ.411914.002-01 |
- |
1 | |
Руководство по эксплуатации. Часть 1 |
ТИАЯ.412118.009 РЭ |
1 |
1 | |
Руководство по эксплуатации. Часть 2 |
ТИАЯ.412118.009 РЭ1 |
1 |
1 | |
Методика поверки |
МП.МН 1239-2003 (ТИАЯ.412118.009 МП) |
1 |
1 | |
Упаковка |
ТИАЯ.305649.011 |
1 |
1 |
Дипломат |
-
1) Поставляется по заказу.
-
2) Допускается поставка ионизационной камеры ТМ31002.
-
3) Допускается поставка ионизационных камер ТМ30010-10, ТМ30013-10, ТМ30006-10.
-
4) Количество по заказу.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Диапазоны измерений мощности | ||||
кермы в воздухе рентгеновского и | ||||
гамма-излучения в поддиапазонах: |
«низкий» |
«средний» |
«высокий» | |
- с камерой ТМ32002 |
от 0,4 до |
от 0,04 до | ||
200 мкГр/мин |
3 мГр/мин | |||
- с камерой ТМ23361 |
от 0,012 до |
от 1,2 до |
от 0,12 до | |
6 мГр/мин |
600 мГр/мин |
2 Гр/мин | ||
- с камерой ТМЗ 0001-10 |
от 0,6 до |
от 0,06 до |
от 6 до | |
300 мГр/мин |
30 Гр/мин |
300 Гр/мин | ||
- с камерой ТМЗ 1010 |
от 0,003 до |
от 0,3 до |
от 30 до | |
1,5 Гр/мин |
150 Гр/мин |
500 Гр/мин | ||
- с камерой ТМ23342 |
от 0,02 до |
от 2 до |
от 0,2 до | |
10 Гр/мин |
1000 Гр/мин |
10 кГр/мин | ||
Пределы допускаемой | ||||
относительной погрешности при | ||||
измерении мощности кермы в | ||||
воздухе рентгеновского и | ||||
гамма-излучения, % |
±3 | |||
Диапазоны измерений кермы в | ||||
воздухе рентгеновского и гамма- | ||||
излучения в поддиапазонах: |
«низкий» |
«высокий» | ||
- с камерой ТМЗ2002 |
от 0,05 до 2,5 мкГр |
от 0,5 до 250 мкГр | ||
- с камерой ТМ23361 |
от 2 до 100 мкГр |
от 0,02 до 10 мГр | ||
- с камерой ТМЗ 0001-10 |
от 0,1 до 5 мГр |
от 1 до 500 мГр | ||
- с камерой ТМЗ 1010 |
от 0,5 до 25 мГр |
от 0,005 до 2,5 Гр | ||
- с камерой ТМ23342 |
от 3 до 150 мГр |
от 0,03 до 15 Гр | ||
Пределы допускаемой | ||||
относительной погрешности при | ||||
измерении кермы в воздухе | ||||
рентгеновского и гамма- | ||||
излучения, % |
±3 | |||
Диапазоны измерений кермы в | ||||
воздухе рентгеновского и гамма- | ||||
излучения методом численного | ||||
интегрирования мощности кермы | ||||
в поддиапазонах: |
«низкий» |
«средний» |
«высокий» | |
- с камерой ТМЗ2002 |
от 0,05 мкГр |
от 5 мкГр | ||
до 150 мГр |
до 3 Гр | |||
- с камерой ТМ23361 |
от 2 мкГр |
от 0,2 мГр |
от 20 мГр | |
до 6 Гр |
до 600 Гр |
до 2 кГр | ||
- с камерой ТМЗ 0001-10 |
от 0,1 мГр |
от 10 мГр |
от 1 Гр | |
до 300 Гр |
до 30 кГр |
до 300 кГр | ||
- с камерой ТМЗ 1010 |
от 0,5 мГр |
от 50 мГр |
от 5 Гр | |
до 1,5 кГр |
до 150 кГр |
до 1,5 МГр | ||
- с камерой ТМ23342 |
от 3 мГр |
от 300 мГр | ||
до 9 кГр |
до 900 кГр |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Пределы допускаемой относительной погрешности при измерении кермы в воздухе рентгеновского и гамма-излучения методом численного интегрирования мощности кермы, % |
±3 |
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ |
от 0,008 до 1,33 |
Энергетическая зависимость (относительно энергии 662 кэВ гамма-излучения радионуклида 137Cs), %, не более:
| |
±5 | |
±4 | |
±6 | |
Энергетическая зависимость (относительно эффективной энергии спектра рентгеновского излучения 17 кэВ) в диапазоне энергий рентгеновского излучения от 0,008 до 0,035 МэВ с камерой ТМ23342, %, не более |
±5 |
Нелинейность в нормальных условиях измерений, %, не более |
±0,5 |
Время установления рабочего режима, мин, не более |
15 |
Время непрерывной работы, ч, не менее |
24 |
Нестабильность показаний за 24 ч, %, не более |
0,5 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Диапазоны измерений и пределы допускаемой погрешности при измерении силы постоянного тока:
|
±(0,5 % от 1Х + 5 ед.мл.разр.) ±(0,5 % от 1Х + 1 ед.мл.разр.) ±(0,25 % от 1Х + 1 ед.мл.разр.) ±(0,1 % от 1Х + 1 ед.мл.разр.), где 1Х - значение измеряемой силы постоянного тока |
Диапазоны измерений и пределы допускаемой погрешности при измерении электрического заряда:
|
±(0,5 % от QХ + 5 ед.мл.разр.) ±(0,5 % от QХ + 1 ед.мл.разр.) ±(0,25 % от QХ + 1 ед.мл.разр.), где QХ - значение измеряемого электрического заряда |
Диапазоны измерений и пределы допускаемой погрешности при измерении электрического заряда методом численного интегрирования тока:
|
±(0,5 % от QХ + 1 ед.мл.разр.) ±(0,5 % от QХ + 1 ед.мл.разр.) ±(0,25 % от QХ + 1 ед.мл.разр.) ±(0,5 % от QХ + 1 ед.мл.разр.) ±(0,1 % от QХ + 1 ед.мл.разр.) |
Диапазон воспроизведения напряжения постоянного тока на аналоговом выходе, В |
от -10,000 до +10,000 |
Пределы допускаемой относительной погрешности при воспроизведении напряжения постоянного тока на аналоговом выходе |
±(0,05 % от ивых + 0,03 % от Uk), где ивых - номинальное значение устанавливаемого напряжения постоянного тока на аналоговом выходе, В; Uk - конечное значение диапазона, В |
Диапазон воспроизведения напряжения постоянного тока положительной и отрицательной полярности на выходе встроенного источника высокого напряжения, В |
от 1 до 500 |
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока положительной и отрицательной полярности на выходе встроенного источника высокого напряжения |
±(0,2 % от ином + 0,1 % от Uk), где ином - номинальное значение устанавливаемого напряжения постоянного тока на выходе встроенного источника высокого напряжения, В; Uk - конечное значение диапазона, В |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Паразитный ток утечки и дрейф электрического заряда блока измерительного электрометрического (без подключённой камеры) при нормальных условиях в течение 1 мин измерения, не более:
| |
1х 10-15 | |
6х10’14 | |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры блока измерительного электрометрического (ДхШхВ) (без подключённой камеры), мм, не более |
294x175x335 |
Масса блока измерительного электрометрического (без подключённой камеры), кг, не более |
4,5 |
Напряжение питания от сети переменного тока, В |
от 195 до 253 |
Мощность, потребляемая от сети переменного тока напряжением 230 В, В •А, не более |
12 |
Условия эксплуатации:
|
от 0 до +40 90 от 84 до 106,7 |
