Номер по Госреестру СИ: 19741-16
19741-16 Гамма-бета-спектрометры
(МКС-АТ1315)
Назначение средства измерений:
Гамма-бета-спектрометры МКС-АТ1315 (далее - спектрометры) предназначены для измерений энергетических спектров гамма-, бета-излучения, а также активности и объемной (удельной) активности радионуклидов в пробах объектов окружающей среды.
Внешний вид.
Гамма-бета-спектрометры
Рисунок № 1
Программное обеспечение
Программное обеспечение спектрометра МКС-АТ1315 состоит из встроенного ПО и прикладного ПО. Все ПО является метрологически значимым.
Встроенные программы «BDG» и «BDB» спектрометра МКС-АТ1315 предназначены для управления измерением гамма-спектра с помощью блока детектирования БДГ и бета-спектра с помощью блока детектирования БДБ. Встроенные программы «BDG» и «BDB» защищены от преднамеренного и непреднамеренного изменения пломбированием. Интерфейс связи БДГ и БДБ не позволяет провести изменение программы. Метрологически значимые параметры в энергонезависимой памяти БДГ и БДБ не хранятся.
Прикладное ПО «SPTR» обеспечивает связь, управление и получение данных с блоков детектирования, а также расчет контролируемых величин и их ошибок, вывод величин на экран ПК и запоминание их в базе данных.
Таблица 1 - Идентификационные данные метрологически . значимого ПО
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Идентификационное наименование ПО |
BDB.hex |
Номер версии (идентификационный номер) ПО |
1.X* |
Цифровой идентификатор ПО |
- |
Идентификационное наименование ПО |
BDG.hex |
Номер версии (идентификационный номер) ПО |
1.X* |
Цифровой идентификатор ПО |
- |
Прикладное ПО | |
Идентификационное наименование ПО |
SPTR.exe |
Номер версии (идентификационный номер) ПО |
1.X.Y.Z* |
Цифровой идентификатор ПО (MD5) |
В соответствии с разделом «Свидетельство о приемке» |
* - Параметры X, Y, Z - числа от 1 до 99. Оригинальные значения параметров X, Y, Z указаны в разделе РЭ «Свидетельство о приемке» и протоколе поверки. Контрольная сумма версии 1.X.Y.Z - в соответствии с разделом РЭ «Свидетельство о приемке». Идентификационные данные версии ПО 1.X.Y.Z вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки при первичной поверке. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО гамма-бета-спектрометров МКС-АТ1315 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО гамма-бета-спектрометров МКС-АТ1315 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на наклейки, расположенные на боковых поверхностях корпуса БДГ, БДБ, БЗ методом офсетной печати на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах:
-
- «Гамма-бета-спектрометр МКС-АТ1315. Руководство по эксплуатации»;
- МВИ.МН 1181-2011 Методика выполнения измерений объемной и удельной активности 90Sr, 137 Cs и 40K на гамма-бета-спектрометре типа МКС-АТ1315, объемной и удельной активности гамма-излучающих радионуклидов 137 Cs и 40K на гамма-спектрометре типа EL1309 (МКГ-1309), утвержденная РУП «БелГИМ» 17 ноября 2011 г. Номер свидетельства об аттестации 668/2011. Номер в реестре ФР.1.38.2012.11826.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к гамма-бета-спектрометрам МКС-АТ1315
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 17209-89 Средства измерений объемной активности радионуклидов в жидкости. Общие технические требования и методы испытаний
ГОСТ 23923-89 Средства измерений удельной активности радионуклида. Общие технические требования и методы испытаний
ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ РБ 37318323.008-99 Гамма-бета-спектрометр МКС-АТ1315. Технические условия
Поверка
Поверка»
Наименование, тип |
Обозначение |
Колич ество |
Примечание |
Методика поверки |
МП 516-98 (ТИАЯ.412151.004 МП) |
1 | |
Методика выполнения измерений |
ТИАЯ.412151.004 МИ1 (МВИ.МН 1181-2011) |
1 | |
Методика выполнения измерений |
ТИАЯ.412151.004 МИ2 (МВИ.МН 4498-2013) |
1 |
По заказу |
Методика выполнения измерений |
ТИАЯ.412151.004 МИ3 (МВИ.МН 708-2004) |
1 |
По заказу |
Свидетельство (паспорт) на гамма-источник |
1 |
Поставляется с руководством по эксплуатации на спектрометр | |
Комплект принадлежностей |
ТИАЯ.412914.007 |
1 | |
Комплект упаковок |
ТИАЯ.305636.008 |
1 |
Для блоков детектирования, блока защиты и комплекта принадлежностей |
Примечания:
|
Поверка осуществляется по документу МП 516-98 «Гамма-бета-спектрометр МКС-АТ1315. Методика поверки», утвержденному ГП «ЦЭСМ» 15 ноября 1998 г.
Основные средства поверки:
- рабочие эталоны 1-го разряда по ГОСТ 8.033-96 - источники фотонного излучения радионуклидные спектрометрические закрытые эталонные ОСГИ-3 активностью от 104 до 105 Бк, погрешность аттестации не более ±4 %;
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения радионуклидные эталонные типа ОРИБИ и 1СО интенсивностью внешнего излучения от 1403 до 2А04 с-1, погрешность аттестации не более ±5 %;
-
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 - объемные радионуклидные источники специального назначения типа ОРР или ОМАСН с объемной (удельной) активностью от 1103 до 2,5 • 104 Бк/л (Бк/кг), погрешность аттестации не более ±6 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ»ОАО «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Адрес электронной почты: info@atomtex.com
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Принцип действия спектрометра основан на накоплении и обработке амплитудных спектров импульсов, поступающих от блоков детектирования гамма- и бета-излучения.
Амплитуда импульсов, пропорциональная энергии гамма-, бета- излучения, преобразуется в цифровой код, который хранится в запоминающем устройстве (ЗУ) блоков детектирования. Накопленная информация в виде спектров гамма- и бета-излучения пробы выводится на монитор персонального компьютера (ПК) и обрабатывается средствами программного обеспечения (ПО).
Спектрометр представляет собой комбинированное двухдетекторное спектрометрическое и радиометрическое средство измерений смешанного гамма-, бета-излучения. В качестве детектора гамма-излучения используется сцинтилляционный блок детектирования гамма-излучения с кристаллом NaI (Tl) диаметром 63 мм и длиной 63 мм. В качестве детектора бета-излучения используется сцинтилляционный блок детектирования бета-излучения с пластмассовым сцинтиллятором диаметром 128 мм и длиной 9 мм.
Спектрометр представляет собой стационарную конструкцию, построен по блочномодульному принципу и состоит из:
-
- блока защиты (БЗ);
-
- блока детектирования гамма-излучения БДГ-АТ1315 (БДГ), размещаемого в БЗ;
-
- блока детектирования бета-излучения БДБ-АТ1315 (БДБ), размещаемого в крышке БЗ.
Спектрометры предназначены для оснащения лабораторий радиационного контроля организаций, осуществляющих спектрометрический и радиометрический контроль содержания гамма-, бета-излучающих радионуклидов в продукции, сырье и объектах окружающей среды.

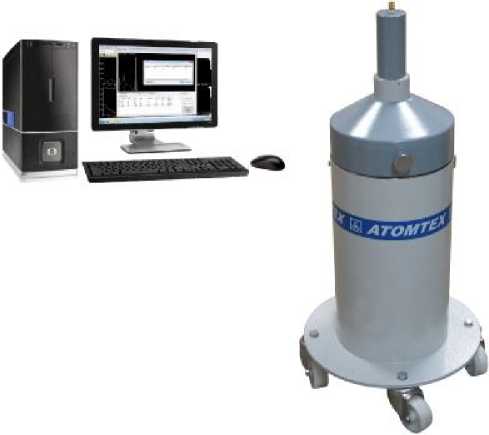

Общий вид гамма-бета-спектрометра МКС-АТ1315 представлен на рисунке 1.
Рисунок 1 - Общий вид гамма-бета-спектрометра МКС-АТ1315
Блоки детектирования пломбируются разрушаемой этикеткой, нанесенной на винт крепления корпуса усилителя.
Таблица 4 - Комплект поставки гамма-бета-спектрометров МКС-АТ1315
