п/

п

Наименование, тип

Обозначение

Количество

Примечание

1

Установка дозиметрическая гамма-излучения УДГ-АТ130 в комплекте:

ТИАЯ.412118.020

1

2

Дистанционно управляемый облучатель ДУО-АТ130 в составе:

• - облучатель

• - блок управления облучателя

• - пульт управления облучателя

• - комплект кабелей

• - комплект принадлежностей ДУО-

АТ130

• - комплект кабелей и шин

ТИАЯ.441342.005

1

Содержит комплект держателей источников, комплект приспособлений для сборки держателей, перегрузочный контейнер, подъемник ^*, технологические и контрольные устройства

№

п/

п

Наименование, тип

Обозначение

Количество

Примечание

3

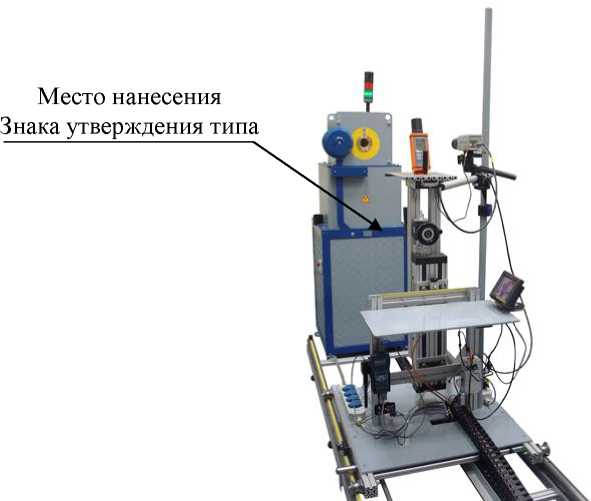

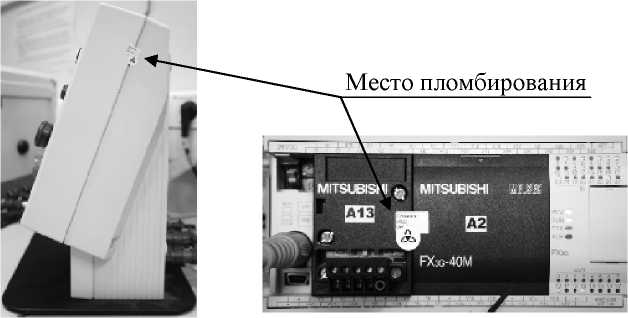

Стенд калибровочный

КС-АТ 130 в составе:

• - основание

• - подвижная платформа

• - блок управления стенда

• - трансформатор разделительный

ТР-600М

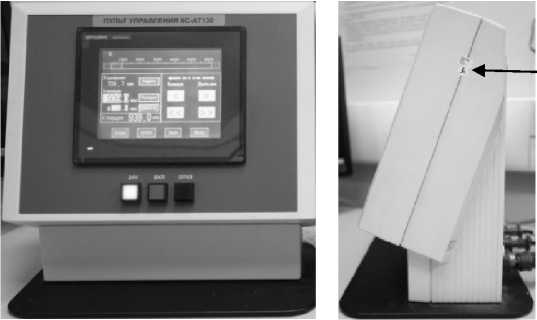

• - пульт управления стенда

• - система видеонаблюдения показаний

• - переговорное устройство

• - комплект приспособлений для привязки центра детектора проверяемого прибора к центру источника (система лазерной привязки)

• - комплект приспособлений для контроля работоспособности установки

• - комплект принадлежностей калибровочного стенда

• - комплект кабелей

ТИАЯ.441534.022

1

Содержит видеокамеру, мониторы наведения и наблюдения

Содержит лазерные устройства ЛУ1 и ЛУ2, блок питания лазерных устройств

Содержит калиброванные стержни N1, N2, эталонную измерительную ленту, штангенциркуль

Содержит приспособления для крепления приборов на рабочем столе, поворотный столик, фантом размером

300 х 300 х 150 мм

4

Измеритель-сигнализатор

СРК-АТ2327

ТИАЯ.412118.014

1

Содержит пульт управления, блоки детектирования, устройства сигнализации и руководство по эксплуатации

5

Система сигнализации и блокировки ССБ-АТ130

ТИАЯ.468232.009

1

Содержит блок управления, устройства сигнализации, устройство индикации, устройства системы блокировки входной двери, дверь, комплект кабелей

6

Система видеоконтроля

СВК-АТ130

ТИАЯ.468211.007

1

Содержит видеокамеры, видеорегистратор, монитор, блок питания

7

Источник бесперебойного питания

1

8

Фильтр сетевой

1

9

Колодка SCHUKO

1

10

Адаптер интерфейсный

1

11

Комплект кабелей

1

№

п/

п

Наименование, тип

Обозначение

Количество

Примечание

12

Комплект принадлежностей

ТИАЯ.412918.029

1

Содержит устройство перегрузочное УП-АТ130, кран гидравлический 1т складной

13

Комплект монтажных частей

ТИАЯ.412918.026

1

14

Комплект запасных частей

ТИАЯ.412918.028

1

15

Компьютер персональный

1

16

Руководство по эксплуатации

ТИ-

АЯ.412118.020 Р Э

1

17

Методика поверки

ТИАЯ.412118.020

МП

1

Радионуклид, тип источника

Размеры источника, мм

Мощность экспозиционной дозы на расстоянии 1 м от поверхности источника, А/кг (Р/с)

Активность радионуклида в источнике, Бк (Ки), не более

диаметр

высота

Цезий-137

ИГИ-Ц-3-6 -

ИГИ-Ц-3-11

6,0±0,2

10,0-1,0

1,5-10’¹⁰-2,1-10’⁹

(5,8-10’⁷-8,1-10^-6)

4,2-10⁹ (0,11)

Цезий-137

ИГИ-Ц-4-1 -ИГИ-Ц-4-6;

ГИД-Ц-2-1

8,0 не более

12,0 не более

3,1-10’⁹-1,1-10’⁷

(1,2-10’⁵-4,1-10’⁴)

2,1-Ю¹¹ (5,6)

Радионуклид, тип источника

Размеры источника, мм

Мощность экспозиционной дозы на расстоянии 1 м от поверхности источника, А/кг (Р/с)

Активность радионуклида в источнике, Бк (Ки), не более

диаметр

высота

Цезий-137

ГИД-Ц-1-1

6,0±0,2

10,0-1,0

(2,3±0,5)-10^-8

(8,9±1,8)-10^-5

4,4-10¹⁰ (1,2)

Цезий-137

ИГИ-Ц-5-2

16,0 не более

18,0 не более

(7,4±1,5)-10^-7

(2,9±0,6)-10^-3

1,5-10¹² (41)

Цезий-137

ИГИ-Ц-8-2

35,0 (+0,2; -0,3)

48,0-2,0

(2,1±0,4)-10^-5

(8,0±1,6)-10^-2

5,1-10¹³ (1400)

Цезий-137

ИГИ-Ц-9-1

38,0 (+0,2; -0,3)

49,0-2,0

(2,9±0,6)-10^-5

(1,1±0,2)-10^-1

7,4-10¹³ (2000)

Цезий-137

ИГИ-Ц-22-1

36,15 не более

65,35 не более

(3,6±0,5)-10^-5

(1,4±0,2)-10^-1

9,6-10¹³ (2600)

Кобальт-60

ГИК-2-13

6,0±0,2

7,0-0,8

(8,0+8,0)-10^-9

(3,1+3,1)-10^-5

7,2-10⁹ (0,20)

Америций-241

ИГИА-5м

20,0±0,2

6,0±0,5

(4,2±1,3)-10^-10

(1,6±0,5)-10^-6

1,6-10¹⁰ (0,43)

Наименование

Значение

Диапазон мощности кермы в воздухе ¹⁾

1,0-10^-10 - 1,4-10^-2 Гр/с

Диапазон мощности экспозиционной дозы ¹⁾

2,8-10^-12 - 4,0-10^-4 А/кг (1,1-10^-8 - 1,5 Р/с)

Диапазон мощностей ¹⁾

• - амбиентного эквивалента дозы, H^{& *} (10)

• - индивидуального эквивалента дозы, H^& _p(10)

1,2-10^-10 - 1,6-10^-2 Зв/с

Пределы допускаемой основной относительной погрешности установки при передаче единиц мощности кермы в воздухе и мощности экспозиционной дозы при аттестации установки в качестве: ²⁾

• - рабочего эталона 1-го разряда

• - рабочего эталона 2-го разряда

±2,5 %

±5 %

Пределы допускаемой основной относительной погрешности установки при передаче единиц мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы при аттестации установки в качестве: ²⁾

• - рабочего эталона 1-го разряда

• - рабочего эталона 2-го разряда

±4,5 %

±7 %

Рабочее расстояние установки ¹⁾

0,3-7,0 м

Переделы допускаемой относительной погрешности определения расстояния от центра источника до центра чувствительной области поверяемого средства измерений, не более

±0,2 %

Наименование

Значение

Количество источников гамма-излучения, размещаемых одновременно в барабане защитного контейнера облучателя установки

1-6 штук

Суммарная активность радионуклида цезий-137 в источниках, размещенных в барабане защитного контейнера облучателя установки, не более

9,8-10¹³ Бк (2650 Ки)

Уровень собственного радиационного фона облучателя на расстоянии 1 м от его поверхности при нахождении источников гамма-излучения в положении хранения, не более

0,6 мкЗв/ч

Время перевода источников гамма-излучения из положения хранения в рабочее положение в коллиматоре, не более

20 с

Высота центральной оси пучка излучения от уровня пола

(1500 ± 30) мм

Отклонение центральной оси пучка излучения от параллельности продольной оси калибровочного стенда установки на метр длины, не более

5 мм

Диапазон перемещений рабочего стола подвижной платформы калибровочного стенда установки:

• - по вертикали

• - по горизонтали

• - вокруг вертикальной оси

от 1140 до 1480 мм от уровня пола ±50 мм вдоль оси пучка излучения ±140 мм поперек оси пучка излучения 360° с фиксацией через 15° (для поворотного столика)

Параметры горизонтальной системы облучения с узлом коллимации:

• - форма канала коллиматора

• - длина канала коллиматора от центра источника до поверхности коллиматора по направлению выхода излучения

• - диаметр выходного отверстия канала коллиматора

цилиндрическая

(150+3) мм (60±1) или (90±1) мм

Минимальный диаметр поля пучка установки на расстоянии 1 м от источника гамма-излучения при неравномерности поля не более ±3 %

• - при диаметре коллиматора 60 мм

• - при диаметре коллиматора 90 мм

160 мм

260 мм

Минимальный диаметр поля установки на расстоянии 1 м от источника гамма-излучения при неравномерности поля не более ±6 %

• - при диаметре коллиматора 60 мм

• - при диаметре коллиматора 90 мм

240 мм

360 мм

Время установления рабочего режима установки, не более

1 мин

Время непрерывной работы установки, не менее

24 ч

Электропитание от сети переменного тока

• - напряжением

• - частотой

(230 ± 23) В

(50 ± 1) Гц

Наименование

Значение

Мощность, потребляемая установкой от сети

переменного тока, при номинальном напряжении

1000 В-А

230 В   без   учета    мощности    потребления

дополнительным оборудованием, не более

Нормальные условия эксплуатации:

- температура

(20±5) °С

- атмосферное давление

(101,3±4) кПа

- относительная влажность

(60±20)%

Рабочие условия эксплуатации установки: - температура окружающего воздуха

15-35 °С

- относительная влажность воздуха при температуре

25 °С, не более

80 %

- атмосферное давление

84-106,7 кПа

Показатели надежности установки:

- средняя наработка на отказ, не менее

20000 ч

- средний срок службы, не менее

15 лет

- среднее время восстановления, не более

12 ч

Наименование

Длина, мм, не более

Ширина, мм, не более

Высота, мм, не более

Масса, кг, не более

Облучатель

640

640

1950

1370

Блок управления облучателя

1060

600

260

50

Пульт управления облучателя

305

200

292

4,5

Калибровочный стенд:

- основание

8000

860

220

135

- подвижная платформа

910

855

1820

70

Блок управления стенда

1060

600

260

44

Пульт управления стенда

305

200

292

4,5

Блок управления ССБ

460

600

260

26

Комплекты принадлежностей дистанционно управляемого облучателя и калибровочного стенда

-

750

Оборудование, устанавливаемое на подвижную платформу,

75

в том числе устанавливаемое на рабочий стол

35
