Номер по Госреестру СИ: 54115-13
54115-13 Спектрометры
(МКС-АТ6101ДР)
Назначение средства измерений:
Спектрометры МКС-АТ6101 ДР (далее - спектрометры) предназначены для:
- идентификации гамма-излучающих радионуклидов;
- измерения энергетического распределения гамма-излучения;
- измерения мощности амбиентного эквивалента дозы (далее - мощность дозы) гамма-излучения.
Внешний вид.
Спектрометры
Рисунок № 1
Внешний вид.
Спектрометры
Рисунок № 2
Программное обеспечение
Использование алгоритмов, реализованных в программном обеспечении КП, обеспечивает представление данных в виде графического распределения импульсов, анализ и обработку аппаратурных спектров и отображение значения мощности дозы.
Программное обеспечение спектрометров состоит из встроенного ПО «BDKG-11», встроенного ПО «AT6101DR» и прикладного ПО «GARM».
Встроенная программа «BDKG-11» предназначена для измерения спектра гамма-излучения, передачи данных на КП. Встроенная программа «BDKG-11» защищена от преднамеренных и непреднамеренных изменений путем пломбирования БДКГ-11. Целостность программы «BDKG-11» проверяется путем проверки целостности пломбы и корпуса БДКГ-11.
Встроенная программа «AT6101DR» предназначена для получения измерительной информации, обработки и отображения результатов измерений на экране КП. При эксплуатации спектрометров имеется возможность изменения программы «AT6101DR» через интерфейс связи КП. Метрологически значимые параметры не хранятся в энергонезависимой памяти КП. Целостность программы «AT6101DR» проверяется стандартными средствами (например, TotalCommander, DoubleCommander).
Программа «GARM» предназначена для отображения на персональном компьютере данных, полученных и обработанных спектрометром с привязкой на местности. Программа «GARM» является метрологически не значимой. Спектрометр полностью работоспособен и самодостаточен без применения прикладного ПО «GARM».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
BDKG-11 |
BDKG11L.hex |
24.12.10 |
84673bd2edf6ce6b7f91 cc8 4d2ebf7bb |
MD5 |
AT6101DR |
AT6101DR.exe |
2.1.2 |
32ac50b66f61d33ac8f0dca 4378002cd |
MD5 |
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится:
- на этикетку, расположенную на крышке корпуса УД, с липким слоем и ламинированием;
- на этикетку, расположенную на нижней стенке корпуса УО, с липким слоем и ламинированием;
- на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Спектрометр МКС-АТ6101ДР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам МКС-АТ6101ДР
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. ТУ BY 100865348.027-2012 «Спектрометр МКС-АТ6101ДР. Технические условия».
Поверка
Поверка»9 Упаковка
1
Кейс для хранения и переноски спектрометра и принадлежностей
1) Допускается замена компьютера портативного «Nautiz X7» на компьютер портативный с аналогичными техническими характеристиками.
Поверка осуществляется по документу «Спектрометр МКС-АТ6101ДР. Руководство по эксплуатации», раздел 6 «Поверка », утвержденному УП «АТОМТЕХ» и ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2013 г.
При поверке спектрометров применяются:
- эталонная дозиметрическая установка с набором источников 137Cs, диапазон измерений мощности кермы в воздухе от 0,025 мкГр/ч до 1,0 мГр/ч, погрешность аттестации не более ±7 %;
- эталонные спектрометрические источники гамма-излучения типа ОСГИ-3, активность от 3 до 180 кБк, диапазон энергий от 59,6 до 2700 кэВ, погрешность аттестации не более ±6 %.
Изготовитель
Принцип действия спектрометров основан на использовании методов сцинтилляционной спектрометрии и радиометрии с применением детектора NaI(Tl) размером 63^63 мм и фотоэлектронного умножителя.
Спектрометры представляют собой многофункциональный портативный прибор, состоящий из устройства детектирования (далее - УД) и компьютера портативного (далее -КП). УД включает в себя спектрометрический блок детектирования гамма-излучения БДКГ-11 (далее - БДКГ-11) и устройство обработки (далее - УО), размещенные в алюминиевом корпусе.
В БДКГ-11 при измерении мощности дозы гамма-излучения реализован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.
Для повышения стабильности измерений в БДКГ-11 применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы. Кроме того, в БДКГ-11 реализована система автоматической термокомпенсации параметров измерительного тракта.
Соединение между УД и КП устанавливается с помощью беспроводной технологии Bluetooth. Спектрометрическая информация с УД через Bluetooth-модуль, встроенный в КП, принимается и выводится на экран КП. Беспроводная связь поддерживается на расстоянии до 10 м.
Спектрометры имеют встроенный в КП GPS-приемник, обеспечивающий прием
географических координат от спутников, в результате чего осуществляется результатов измерений на местности. Точность GPS-приемника до 3 м.
привязка
Общий вид спектрометров приведен на рисунке 1.

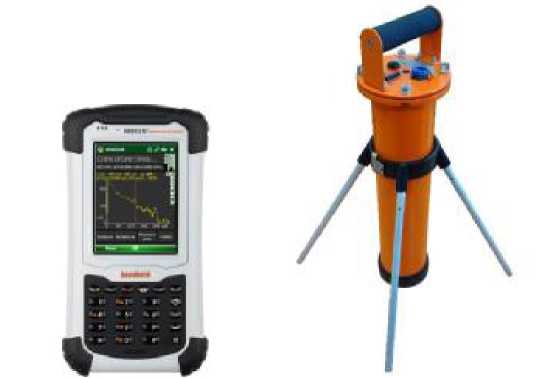

Рисунок 1 - Общий вид спектрометров
Место на-есениА зната "сверки ■;<1иима-чзк';сиг..<!

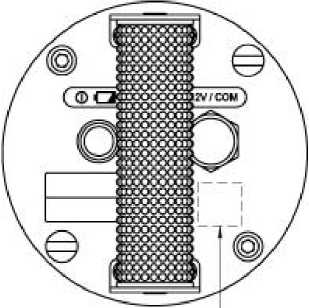

Рисунок 2 - Место нанесения знака поверки (клейма-наклейки)
Комплект поставки спектрометров приведен в таблице 3. Таблица 3
