Номер по Госреестру СИ: 64171-16
64171-16 Комплексы радиационного сканирования мобильные
(МКС-АТ6103)
Назначение средства измерений:
Комплексы радиационного сканирования мобильные МКС-АТ6103 (далее - комплексы) предназначены для измерений энергетического распределения гамма-излучения, мощности ам-биентного эквивалента дозы гамма-излучения (далее - мощности дозы гамма - излучения), плотности потока нейтронов, а также обнаружения источников гамма- и нейтронного излучений и идентификации гамма-излучающих радионуклидов.
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 1
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 2
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 3
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 4
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 5
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 6
Внешний вид.
Комплексы радиационного сканирования мобильные
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) комплекса МКС-АТ6103 состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG04», «BDKG05», «BDKG11M», «BDKG28», «BT-DU3», которые устанавливаются в блоки детектирования и адаптер BT-DU3 на стадии производства. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования и адаптера BT-DU3. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программ «АТ6103» и «GARM».
Программа «AT6103» предназначена для автоматизированного и ручного управления комплексом МКС-АТ6103, для визуализации, обработки и сохранения результатов измерений для реагирования и сигнализации по результатам обработки измерений, для контроля работоспособности и периодической поверки комплекса.
Программа «GARM» не является метрологически значимой и предназначена для анализа полученных комплексом результатов сканирования, таких как спектры, мощность дозы гамма -излучения, скорость счета импульсов гамма - излучения, скорость счета импульсов нейтронного излучения, результаты идентификации радионуклидного состава, географические координаты сканирования.
Прикладное ПО поставляется на компакт-диске, устанавливается на персональный компьютер и используется при подключении измерителей к компьютеру по проводному интерфейсу связи RS485, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth.
Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе «Свидетельство о приемке» РЭ.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
AT6103.exe |
Номер версии (идентификационный номер) ПО |
1.0.2.3 l.x.y.z * |
Цифровой идентификатор ПО (MD5) |
2b605139ec34d9c5c4086a450d2fa8d3 |
* x = [от 0 до 99], y = [от 0 до 99], z = [от 0 до 99]; Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО комплексов МКС-АТ6103 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетки составных частей комплекса автоматизированным методом с использованием программных средств и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Комплекс радиационного сканирования мобильный МКС-АТ6103. Ру
ководство по эксплуатации. ТИАЯ.412155.013 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам радиационного сканирования мобильным МКС-АТ6103ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амби-ентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.031-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ BY 100865348.034-2015 Комплекс радиационного сканирования мобильный МКС-АТ6103. Технические условия
Поверка
Поверка»9 Программное обеспечение «АТ6103»
ТИАЯ.00077-01
1
10 Руководство оператора «АТ6103»
ТИАЯ.00077-01 34 01
1
11 Программное обеспечение «GARM»
ТИАЯ.00113-01
1
12 Руководство оператора «GARM»
ТИАЯ.00113-01 34 01
1
13 Комплекс радиационного сканирова-
ТИАЯ.412155.013 МП
ния мобильный МКС-АТ6103. Методика поверки. МРБ МП.2558-2015
1
14 Упаковка
ТИАЯ.305646.014
1
Примечания
-
1 Количество и состав измерителей комплекса определяется при заказе.
-
2 В состав комплекса может входить только один блок детектирования БДКГ-04.
-
3 Допускается замена планшетного компьютера Algiz 10X на другой с аналогичными
техническими характеристиками.
4 Максимальное количество адаптеров BT-DU3 не более 6 шт.
5 Допускается замена кейсов, на базе которых изготовлены рабочие футляры, на анало-
гичные со степенью защиты не ниже IP65 по ГОСТ 14254-96
осуществляется по документу МРБ МП.2558-2015 «Комплекс радиационного сканирования мобильный МКС-АТ6103. Методика поверки», утвержденному БелГИМ 24 декабря 2015 г.
Эталоны, применяемые при поверке:
-
- радионуклидные источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ;
-
- эталонные источники быстрых нейтронов по ГОСТ 8.031-82 плутоний бериллиевые типа ИБН;
-
- установка поверочная дозиметрическая гамма-излучения эталонная по ГОСТ 8.087-2000 с набором источников из радионуклида 137Cs.
Знак поверки (оттиск поверительного клейма) наносится на корпус блоков детектирования.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142
Адрес электронной почты: info@atomtex.com
Экспертиза проведена
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, Россия, г. Санкт- Петербург, Московский пр. д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Адрес в Интернет: http://www.vniim.ru
Адрес электронной почты: info@vniim.ru
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия комплексов основан на использовании высокочувствительных методов спектрометрии, дозиметрии и радиометрии с применением сцинтилляционных детекторов, фотоэлектронных умножителей (ФЭУ) и пропорциональных счетчиков.
При измерении мощности дозы гамма-излучения сцинтилляционным детектором использован метод преобразования аппаратурных спектров непосредственно в мощность дозы гамма - излучения с помощью корректирующих весовых коэффициентов, значения которых автоматически выбираются в зависимости от амплитуды регистрируемых импульсов.
Для обеспечения стабильной работы в блоках детектирования применена система светодиодной стабилизации измерительного тракта и система автоматической температурной коррекции усиления.
Комплекс представляет собой набор измерителей (от 1 до 6 шт.) параметров гамма - и нейтронного излучений, выполненных на базе интеллектуальных блоков детектирования гамма - излучения БДКГ-04, БДКГ-11М, БДКГ-28 и нейтронного излучения БДКГ-05 (далее - блоков детектирования), размещенных в герметичных рабочих футлярах (кейсах) и управляемых планшетным компьютером по проводному интерфейсу связи RS232, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth. Комплекс может быть гибко сконфигурирован под задачи пользователя непосредственно перед началом эксплуатации.
Комплекс позволяет проводить радиационную разведку и контролировать параметры, характеризующие радиационную обстановку на радиационно-опасных и радиационночувствительных объектах и территориях: решать задачи высокочувствительного поиска источников гамма - и нейтронного излучений, идентификации радионуклидов, измерения мощности дозы гамма - излучения в широком диапазоне значений, радиационного картографирования объектов, территорий, местности по измеренным параметрам поля гамма - и нейтронного излучений.
Выполнение перечисленных задач обеспечивается постоянным измерением и усреднением мощности дозы гамма - излучения и скорости счета импульсов гамма - и нейтронного излучений за короткий промежуток времени, постоянным измерением спектра гамма - излучения за заданный промежуток времени с перезапуском набора.
В качестве детекторов гамма - и нейтронного излучений используется неорганический сцинтиллятор NaI(Tl) размерами 63х63 мм (в блоке детектирования БДКГ-11М), 100х100х400 мм (в блоке детектирования БДКГ-28), пластмассовый тканеэквивалентный сцинтиллятор с размерами диаметра 30 х 15 мм (в блоке детектирования БДКГ-04), два пропорциональных счетчика 3He в полиэтиленовом замедлителе (в блоке детектирования БДКН-05).
Независимо от типов и количества измерителей комплекс предоставляет пользователю единые консолидированные измерительные данные.
Общий вид комплексов, место пломбирования от несанкционированного доступа и нанесения знака поверки представлены на рисунках 1 и 2.

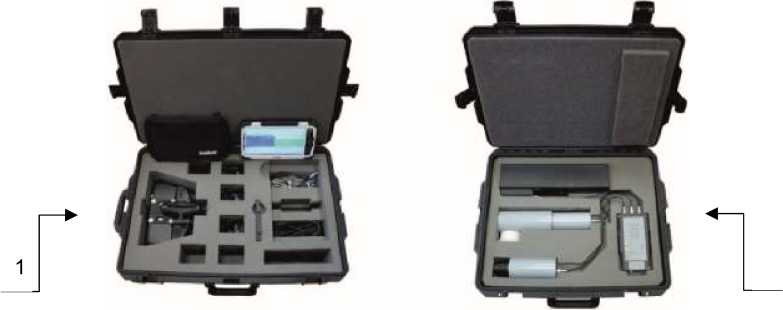

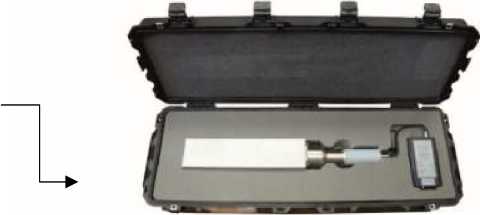

Рисунок 1 - Общий вид комплексов МКС-АТ6103
1 - комплект принадлежностей, 2 - измеритель гамма - и нейтронного излучений,
3 - измеритель высокочувствительный гамма - излучения / '
//
БДКГ-11М:
Л
1 - экран; 2 - колпачок; 3 - разъем; 4 - шильдик; 5 - пломба; 6 - направление гамма-излучения при градуировке блока детектирования и центр де-1 - разъем; 2 - пломба; 3 - шильдик; 4 - направление гамма-излучения при градуировке блока детектирования; 5 - корпус блока де-
тектора
БДКГ-28:
тектирования; 6 - место нанесения знака поверки в виде клеймо-наклейка поверителя;
7 - обозначение центра детектора
Г Г I j I ~1д
БДКН-05:
1 - детектор; 2 - узел ФЭУ; 3 - электронный узел; 4 - разъем; 5 - шильдик; 6 - обозначение центра детектора; 7 - направление гамма-излучения при градуировке блока детектирования; 8 - место нанесения знака поверки в виде клейма-наклейки поверителя; 9 - пломба
Рисунок 2 - Место пломбирования блоков детектирования от несанкционированного доступа и нанесения знака поверки в виде клейма-наклейки поверителя
1 - корпус; 2 - экран; 3 - разъем;
4 - шильдик; 5 - пломба; 6 - направление нейтронного излучения при градуировке блока детектирования
Таблица 3 - Комплект поставки комплексов
Наименование |
Обозначение |
Количество |
Примечание |
1 Компьютер планшетный Algiz 10X |
1 | ||
2 Измеритель гамма- и нейтронного излучений в составе: |
ТИАЯ.412154.001 |
По заказу. Количество от 1 до 6 | |
- блок детектирования гамма - излу- |
ТИАЯ.418269.066 |
По заказу. | |
чения БДКГ -11М |
1 |
Количество от 1 до 3 | |
- блок детектирования нейтронного |
ТИАЯ.418252.017 |
По заказу. | |
излучения БДКН-05 |
1 |
Количество от 1 до 2 | |
- блок детектирования гамма - излучения БДКГ-04 |
ТИАЯ.418269.036 |
1 |
По заказу. |
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
- кабель БД |
ТИАЯ.685621.403 |
От 1 до 3 | |
- рабочий футляр №1 |
ТИАЯ.356648.012 |
1 |
На базе кейса Peli Storm iM2720 |
3 Измеритель высокочувствительный |
ТИАЯ.412114.001 |
По заказу. | |
нейтронного излучения в составе: |
4 |
Количество от 1 до 5 | |
- блок детектирования нейтронного - |
ТИАЯ.418252.017 |
По заказу. | |
излучения БДКН-05 |
1 |
Количество от 1 до 3 | |
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 3 | |
- рабочий футляр №5 |
ТИАЯ.356648.015 |
1 |
На базе кейса Peli Storm iM2720 |
4 Измеритель высокочувствительный гамма- излучения 1 в составе: - блок детектирования гамма - излучения БДКГ-28 |
ТИАЯ.412153.004 ТИАЯ.418269.075 |
1 |
По заказу. Количество от 1 до 6 |
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
- кабель БД |
ТИАЯ.685621.403 |
1 | |
- рабочий футляр №2 |
ТИАЯ.356648.013 |
1 |
На базе кейса Peli Storm iM2720 |
5 Измеритель высокочувствительный гамма- излучения 2 в составе: - блок детектирования гамма - излучения БДКГ-28 |
ТИАЯ.412113.004-01 ТИАЯ.418269.075 |
2 |
По заказу. Количество от 1 до 6 |
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
- кабель БД |
ТИАЯ.685621.403 |
2 | |
- рабочий футляр №3 |
ТИАЯ.356648.014 |
1 |
На базе кейса Peli Storm iM2720 |
