Номер по Госреестру СИ: 54116-16
54116-16 Спектрометры
(МКГ-АТ1321)
Назначение средства измерений:
Спектрометры МКГ-АТ1321 (далее - спектрометры) предназначены для:
- измерений энергетического распределения гамма-излучения;
- измерений мощности амбиентного эквивалента дозы Н (10 ) (далее - мощности амбиентной дозы) гамма-излучения;
- поиска (обнаружения и локализации) источников гамма-излучений и участков, загрязненных радиоактивными веществами;
- идентификации гамма-излучающих радионуклидов.

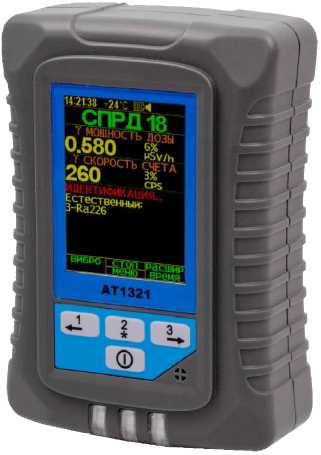

Внешний вид.
Спектрометры
Рисунок № 1
Внешний вид.
Спектрометры
Рисунок № 2
Программное обеспечение
Программное обеспечение спектрометра обеспечивает непрерывность и одновременность процесса измерений для всех детекторов, вычисление средних значений результатов измерений и оперативное представление получаемой информации на экране, расчет и индикацию на экране статистических погрешностей в процессе поступления сигналов от детекторов, быструю адаптацию к изменению уровней радиации.
Программное обеспечение спектрометров состоит из встроенного ПО «SPiRiD1» (или «SPiRiD1SNM»), прикладного ПО «SpectEx» и прикладного ПО «GARM».
Встроенные программы «SPiRiD1» и «SPiRiD1SNM» отличаются по составу библиотеки радионуклидов и предназначены для управления поиском, сигнализацией, измерением спектра гамма-излучения, идентификации радионуклидов, измерением мощности дозы, отображения результата на экране и обработки нажатия кнопок. Интерфейс связи спектрометров позволяет провести изменение программ «SPiRiD1» и «SPiRiD1SNM» только с помощью специальных программных средств. Метрологически значимые параметры хранятся в энергонезависимой памяти спектрометра, и целостность их проверяется при запуске прибора. При разрушении метрологически значимых параметров после проведения самоконтроля на экране прибора появится сообщение «Важная информация!!!». Целостность программы проверяется в режиме «ОПЦИИ».
Программа «SpectEx» предназначена для соединения спектрометра с персональным компьютером (ПК) по интерфейсу USB или Bluetooth, индикации текущих значений мощности дозы и скорости счета импульсов гамма-излучения, измеренных спектрометром, а также удаленного управления спектрометром. Программа позволяет сохранять файлы измеренных спектров, журналов и файлов скоростей счета импульсов в ПК, устанавливать пользовательские библиотеки радионуклидов, идентифицировать радионуклиды по набираемому спектру согласно текущей выбранной библиотеке. Программа «SpectEx» является метрологически значимой.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных спектрометром с привязкой к местности. Программа «GARM» не является метрологически значимой.
Таблица 1 - Идентификационные данные метрологически значимого ПО
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
Идентификационное наименование ПО |
SPiRiD1.hex |
Номер версии (идентификационный номер) ПО |
4.4B; 4.xB* |
Цифровой идентификатор ПО (CRC32) |
1c8d83f3** |
Идентификационное наименование ПО Номер версии (идентификационный номер) ПО Цифровой идентификатор ПО (CRC32) |
SPiRiD1SNM.hex 4.4A; 4.xA* 6d4c9ac5** |
Прикладное ПО | |
Идентификационное наименование ПО |
SpectEx.exe |
Номер версии (идентификационный номер) ПО |
1.1.0.3; 1.x.y.z* |
Цифровой идентификатор ПО (MD5) |
d73 ad5106027738ee074adc1db46904e** |
Примечания: * - x,y,z - составная часть номера версии ПО; x,y,z принимаются равными от 1 до 99. ** - контрольные суммы относятся к версиям ПО 4.4B, 4.4A, 1.1.0.3. Идентификационные данные для версий ПО 4.xB, 4.xA, 1.x.y.z вносят в раздел «Свидетельство о приемке» руководства по эксплуатации и в протоколе поверки при первичной поверке. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО спектрометров МКГ-АТ1321 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО спектрометров МКГ-АТ1321 от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на задней панели спектрометров и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам МКГ-АТ1321
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ТУ BY 100865348.023-2012 «Спектрометры МКГ-АТ1321. Технические условия».
Поверка
Поверка»Комплект принадлежностей
1
Программа «GARM»
Руководство оператора
1
Программа «SpectEx»
Руководство оператора
1
Методика поверки
МРБ МП.2264-2012
1
Упаковка
1
осуществляется по документу МРБ МП.2264-2012 «Спектрометры МКГ-АТ1321. Методика поверки», утвержденному РУП «БелГИМ» 15 октября 2012 г.
Основные средства поверки:
- радионуклидные источники фотонного излучения спектрометрические эталонные 2-го разряда по ГОСТ 8.033-96 типа ОСГИ, погрешность аттестации не более ±6 %;
- рабочий эталон 2- го разряда по ГОСТ 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности амбиентной дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность аттестации не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» ОАО «МНИПИ» (УП «АТОМТЕХ»)
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142, 2882988
Адрес электронной почты: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д. И. Менделеева» (ФГУП «ВНИИМ им. Д. И. Менделеева»)Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14; http://www.vniim.ru; E-mail: info@vniim.ru
Принцип действия спектрометров основан на использовании высокочувствительных методов радиометрии, дозиметрии и спектрометрии.
При измерении мощности дозы гамма-излучения детектором NaI(Tl) использован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов. Верхняя граница диапазона измерения мощности дозы спектрометрическим методом определяется максимальной допустимой статистической загрузкой детектора NaI(Tl) и зависит от энергии регистрируемого гамма-излучения. Максимальная допустимая статистическая загрузка детектора NaI(Tl) при измерении мощности дозы гамма-излучения составляет 105 с-1.
Для расширения диапазона измерения мощности дозы гамма-излучения используется счетчик Гейгера-Мюллера с фильтром, выравнивающим энергетическую зависимость чувствительности. При превышении статистической загрузки детектора NaI(Tl), равной 105 с-1, или значения мощности дозы гамма-излучения 300 мкЗв/ч, измеряемой детектором NaI(Tl), спектрометр автоматически в течение времени не более 1 с переходит в режим отображения на экране мощности дозы гамма-излучения, измеряемой счетчиком Гейгера-Мюллера.
Для обеспечения стабильности измерений в спектрометрах применена система светодиодной стабилизации спектрометрического тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы, кроме того, в спектрометрах реализована система автоматической температурной коррекции усиления.
В режиме поиска используется режим счета импульсов.
Спектрометры представляют собой многофункциональные носимые приборы, состоящие из моноблока, содержащего детекторы ионизирующих излучений.
Спектрометры применяются как в лабораторных, так и в полевых условиях:
-
- для проведения радиационного мониторинга окружающей среды, территорий и объектов;
-
- для контроля при сборе, утилизации и перемещении радиоактивных отходов;
-
- для предотвращения несанкционированного перемещения радиоактивных источников и веществ при таможенном и пограничном контроле;
-
- при радиационных авариях;
-
- для использования специалистами атомной отрасли, отраслей промышленности и других отраслей, где применяются ядерно-технические установки и источники ионизирующих излучений.
Общий вид спектрометров приведен на рисунке 1.

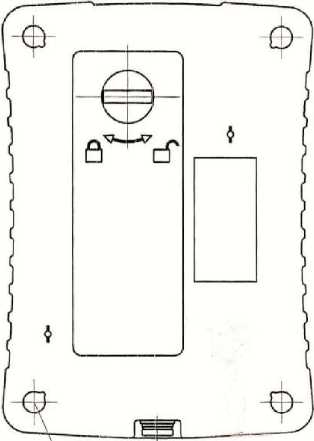

Заглушка-пломба (4 шт.)
Рисунок 1 - Общий вид спектрометра МКГ-АТ1321
Пломбирование спектрометра выполнено в виде заглушек, закрывающих винты на задней панели спектрометра.
