Номер по Госреестру СИ: 64216-17
64216-17 Блоки детектирования гамма-излучения
(БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М)
Назначение средства измерений:
Блоки детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М (далее - блоки детектирования) предназначены для измерения энергетического распределения гамма-излучения, мощности амбиентного эквивалента дозы Н& *(10 ) (далее - мощность дозы) и идентификации гамма - излучающих радионуклидов.

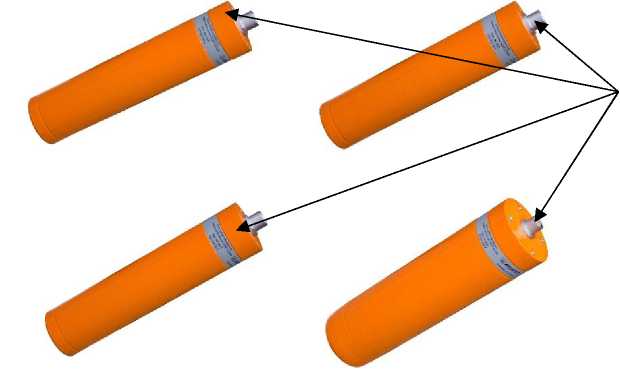

Внешний вид.
Блоки детектирования гамма-излучения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 23.12.2020
Номер записи - 155480
ID в реестре СИ - 377880
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
БДКГ-205М,
Производитель
Изготовитель - НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№756 от 2016.06.16 Об утверждении типов средств измерений
№2582 от 2017.11.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Блоки детектирования гамма-излучения (БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19741-11 21.10.2016 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19741-16 03.06.2021 |
Гамма-бета-спектрометры, МКС-АТ1315 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20329-11 02.06.2016 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20329-16 28.05.2018 |
Дозиметры индивидуальные, ДКГ-АТ2503, ДКГ-АТ2503А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-11 29.04.2016 |
Дозиметры индивидуальные, ДКС-АТ3509, ДКС-АТ3509А, ДКС-АТ3509В, ДКС-АТ3509С НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
20330-16 04.03.2019 |
Дозиметры индивидуальные, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24301-08 21.10.2018 |
Дозиметры-радиометры, МКС-АТ1125, МКС-АТ1125А НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-11 21.10.2016 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24940-17 30.10.2019 |
Спектрометры излучения человека, СКГ-АТ1316 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-13 11.11.2018 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
24949-16 03.06.2020 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
25206-13 13.06.2018 |
Дозиметры-радиометры, МКС-АТ6130, МКС-АТ6130А, МКС-АТ6130С, МКС-АТ6130Д НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 18.12.2018 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29551-13 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44761-15 30.10.2025 |
Установки дозиметрические гамма-излучения, УДГ-АТ130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
В первые 2 года эксплуатации или в первые 2 года после замены радионуклидного источника - 1 год. После 3 лет эксплуатации - 3 года |
|
54115-13 11.07.2018 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-13 11.07.2018 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54116-16 27.09.2017 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-16 31.10.2018 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
63548-16 28.03.2026 |
Установки поверочные нейтронного излучения, УПН-АТ140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
64171-16 27.08.2020 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-16 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
64216-17 23.12.2020 |
Блоки детектирования гамма-излучения, БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-17 29.10.2020 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
68317-17 26.02.2020 |
Спектрометры, МКС-АТ6104ДМ НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
70319-18 31.08.2022 |
Спектрометры, МКГ-АТ1321 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
24949-18 03.06.2021 |
Измерители-сигнализаторы, СРК-АТ2327 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
25206-18 26.02.2020 |
Дозиметры-радиометры, МКС-АТ6130 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
64171-18 27.08.2021 |
Комплексы радиационного сканирования мобильные, МКС-АТ6103 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
66689-18 29.10.2021 |
Радиометры, РКС-АТ1319 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
54115-18 03.10.2022 |
Спектрометры, МКС-АТ6101ДР НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
72998-18 23.12.2020 |
Дозиметры-радиометры, МКС-АТ1125 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
63553-18 31.03.2020 |
Дозиметры, ДКГ-АТ2140 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-18 29.09.2020 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
58284-19 31.05.2023 |
Сигнализаторы аварийные дозиметрические, ДРГ-АТ2331 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74850-19 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74840-19 31.07.2023 |
Радиометры, РКС-АТ1329 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
74706-19 30.08.2023 |
Гамма-радиометры, РКГ-АТ1320 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
29551-19 29.09.2021 |
Дозиметры-радиометры, МКС-АТ1117М НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75103-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-224 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75021-19 30.11.2023 |
Блоки детектирования гамма-излучения, БДКГ-230 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75263-19 30.10.2023 |
Блоки детектирования гамма-излучения, БДКГ-23 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
75262-19 30.10.2023 |
Блоки детектирования гамма-излучения, БДКГ-22 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
32791-19 30.11.2023 |
Спектрометры, МКС-АТ6101 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
26433-19 29.03.2023 |
Дозиметры, ДКС-АТ5350 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
20330-19 27.02.2024 |
Дозиметров индивидуальных, ДКС-АТ3509 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
19793-19 26.03.2024 |
Дозиметры рентгеновского и гамма-излучения, ДКС-АТ1121, ДКС-АТ1123 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
74850-20 31.07.2023 |
Дозиметры индивидуальные, ДКГ-АТ2503 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
78181-20 30.07.2024 |
Дозиметры, ДКГ-АТ2533 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
44235-20 30.07.2024 |
Спектрометры, МКС-АТ6102 НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех") (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Блоки детектирования гамма-излучения (БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Блоки детектирования гамма-излучения (БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) блоков детектирования состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG201M», «BDKG203M», «BDKG205M», «BDKG2 1 1М», которые устанавливаются в блоки детектирования на стадии производства. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программы «SSRM».
Программа «SSRM» предназначена для автоматизации спектрометрического радиационного мониторинга объекта или местности в составе спектрометрических систем радиационного контроля, обеспечивает сбор и обработку спектрометрической и дозиметрической информации, измеряемой блоками детектирования. Программа «SSRM» позволяет выполнять следующие функции: соединение и поддержку связи блоков детектирования с персональным компьютером, автоматическое измерение и сохранение измеренных значений мощности дозы и скорости счета импульсов гамма - излучения, автоматическое измерение и сохранение спектра гамма-излучения, автоматический анализ спектра и сохранение результата анализа, сигнализацию при обнаружении указанных радионуклидов, сигнализацию при превышении заданного порога мощности дозы, диагностику работоспособности блоков детектирования.
Прикладное ПО поставляется на внешнем носителе данных (компакт-диск, USB-флэш накопитель), устанавливается на персональный компьютер и используется при подключении блоков детектирования к компьютеру по проводному интерфейсу связи RS485, RS232 или USB. Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе «Свидетельство о приемке» РЭ.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SSRM WPF.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.0.5116 l.x.y.z * |
|
Цифровой идентификатор ПО (MD5) |
9d740612d729621 fcb2846088643238f |
|
* x = [от 0 до 99], у = [от 0 до 99], z = [от 0 до 99999]; Цифровой идентификатор ПО дан только для текущей версий ПО. Актуальный номер версии и идентификационные данные ПО вносятся в раздел «Свидетельство о приемке» РЭ при первичной поверке. | |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО «BDKG201M», «BDKG203M», «BDKG205M», «BDKG211M» соответствует уровню «высокий», уровень защиты прикладного ПО «SSRM» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Знак утверждения типа
Знак утверждения типананосится на этикетки, расположенные на боковых поверхностях корпусов блоков детектирования автоматизированным методом с использованием программных средств и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Лист № 6 Всего листов 6
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров
ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентно-го, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ТУ BY 100865348.035-2016 Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Технические условия.
Поверка
Поверкаосуществляется по документу ТИАЯ.418269.097 МП МРБ МП.2569-2016 «Блоки детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Методика поверки», утвержденному Бел-ГИМ 18 февраля 2016 г. (с учетом извещения ТИАЯ.108-2016 об изменении № 2).
Основные средства поверки:
-
- рабочие эталоны 2-го разряда по ГОСТ 8.033-96 -источники фотонного излучения спектрометрические эталонные типа ОСГИ, погрешность аттестации по активности не более ±6 %;
-
- рабочий эталон 2-го разряда по ГОСТ 8.804-2012 установка поверочная дозиметрическая с набором источников из радионуклида 137Cs, аттестованная по мощности дозы гамма- излучения в диапазоне от 0,05 мкЗв/ч до 10 мЗв/ч, погрешностью аттестации установки не более ±5 %.
Знак поверки (оттиск поверительного клейма) наносится на корпус блока детектирования и/или эксплуатационную документацию.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ»
ОАО «МНИПИ» (УП «АТОМТЕХ»), Республика Беларусь
Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5
Телефон/факс: (+375 17) 2928142
E-mail: info@atomtex.com
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д. И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, Россия, г. Санкт- Петербург, Московский пр. д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия блоков детектирования основан на использовании высокочувствительных методов спектрометрии и дозиметрии с применением сцинтилляционных детекторов и фотоэлектронных умножителей (ФЭУ). В качестве детектора гамма-излучения используется кристалл NaI(Tl).
Импульсы с выхода ФЭУ поступают на плату аналоговой обработки, где формируется сигнал, длительность которого пропорциональна энергии зарегистрированной частицы. Полученные импульсы поступают в устройство обработки, где формируется аппаратурный спектр гамма-излучения.
Каждый блок детектирования калибруется по энергии и энергетическому разрешению. Калибровки по энергии и энергетическому разрешению хранятся в энергонезависимой памяти блоков детектирования.
При измерении мощности дозы гамма-излучения сцинтилляционным детектором использован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы с помощью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.
При идентификации радионуклидов определяются положения пиков в аппаратурном спектре с последующим сравнением их с данными радионуклидов, хранящихся в библиотеке блоков детектирования.
Блоки детектирования обеспечивают проведение самоконтроля основных узлов при включении и постоянную проверку работоспособности в процессе работы.
Для каждого блока детектирования определяется стабилизационная зависимость и температурная характеристика, позволяющие учесть зависимость световыхода от температуры для сцинтиллятора.
Блоки детектирования выпускаются в трех исполнениях: с выходным интерфейсом RS485, RS232, либо USB.
Электропитание блоков детектирования осуществляется от внешних источников постоянного напряжения.
Конструктивно блоки детектирования представляют собой цилиндрический корпус с задней крышкой, изготовленные из алюминиевого сплава с полимерным покрытием. Корпус и крышка соединены через уплотнительное кольцо, которое обеспечивает герметичность блоков детектирования. В корпусе блоков детектирования расположены детектор гамма-излучения и электронные узлы. Использование защищенных корпусов позволяет использовать блоки детектирования в жестких условиях эксплуатации
Блоки детектирования представляют собой конструктивно и функционально законченные изделия.
Общий вид и место пломбирования блоков детектирования представлены на рисунке 1. Знак поверки наносится на корпус блоков детектирования.
Место пломбирования
Рисунок 1 - Общий вид и место пломбирования блоков детектирования БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
Таблица 5 - Комплект поставки блоков детектирования
|
Наименование |
Обозначение |
Количество |
Примечание |
|
БДКГ-201М ТИАЯ.418269.097 |
1 | ||
|
Блок детектирования гамма - |
БДКГ-203М ТИАЯ.418269.098 |
1 |
Количество, тип и исполнение по заказу потребителя |
|
излучения |
БДКГ-205М ТИАЯ.418269.088 |
1 | |
|
БДКГ-211М ТИАЯ.418269.090 |
1 | ||
|
Кабель БД1 |
ТИАЯ.685621.373 |
1 |
При заказе с интерфейсом RS485 |
|
Кабель БД |
ТИАЯ.685621.067-07 |
1 |
При заказе с интерфейсом RS232 |
|
Кабель USB |
ТИАЯ.685621.427 |
1 |
При заказе с интерфейсом USB |
|
Контрольная проба |
ТИАЯ.412916.042 |
1 | |
|
Методика поверки |
ТИАЯ.418269.097 МП МРБ МП.2569-2016 |
1 | |
|
Руководство по эксплуатации |
1 | ||
|
Программа «SSRM». Руководство оператора |
1 | ||
|
Программное обеспечение «SSRM» |
1 |
На внешнем носителе данных | |
|
Комплект принадлежностей |
ТИАЯ.412914.057 |
1 | |
|
Комплект принадлежностей для поверки |
ТИАЯ.412914.057-1 |
1 |
По заказу |
Исполнение блоков детектирования с выходным интерфейсом RS485, RS232 или USB
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, кэВ |
от 20 до 3000 |
|
Число каналов для измерения энергетического распределения гамма-излучения |
от 0 до 1023 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения, % |
±1 |
|
Относительное энергетическое разрешение блоков детектирования для гамма-излучения с энергией 662 кэВ радионуклида 137Cs, %, не более: - БДКГ-201М |
9,5 |
|
- БДКГ-203М, БДКГ-205М, БДКГ-211М |
8,5 |
|
Эффективность регистрации в пике полного поглощения гамма-излучения с энергией 662 кэВ точечного источника гамма-излучения типа ОСГИ-3 радионуклида 137Cs, размещаемого вплотную к кольцевой риске на боковой поверхности корпуса блока детектирования, %: - БДКГ-201М |
0,33±0,07 |
|
- БДКГ-203М |
0,85±0,17 |
|
- БДКГ-205М |
2,60±0,52 |
|
- БДКГ-211М |
5,50±1,10 |
|
Максимальная входная статистическая загрузка блоков детектирования при измерении энергетического распределения гамма-излучения, с-1, не менее |
105 |
|
Диапазон измерений мощности дозы гамма-излучения, мкЗв/ч: - БДКГ-201М |
от 0,05 до 1000 |
|
- БДКГ-203М |
от 0,03 до 500 |
|
- БДКГ-205М |
от 0,03 до 300 |
|
- БДКГ-211М |
от 0,03 до 150 |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения, % |
±20 |
|
Энергетическая зависимость блоков детектирования в диапазоне регистрируемых энергий 40 до 3000 кэВ, %, не более |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности характеристики преобразования, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±2 |
|
- при изменении напряженности постоянного магнитного поля и переменного поля сетевой частоты до 40 А/м относительно нормальных условий |
±2 |
|
Пределы допускаемой дополнительной относительной погрешности при измерении мощности дозы гамма-излучения, %: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий |
±10 |
|
Характеристика |
Значение |
|
- при изменении относительной влажности до 98 % при температуре | |
|
35 °С и более низких температурах без конденсации влаги отно- | |
|
сительно нормальных условий |
±10 |
|
- при воздействии синусоидальной вибрации в диапазоне частот | |
|
от 5 до 120 Гц |
±5 |
|
- при ударных воздействиях |
±5 |
|
- при сейсмических воздействиях |
±5 |
|
- при изменении напряженности постоянного магнитного поля и | |
|
переменного поля сетевой частоты до 40 А/м относительно | |
|
нормальных условий |
±10 |
|
- при изменении напряжения питания |
±2 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Время непрерывной работы, ч, не менее |
24 |
|
Нестабильность градуировочной характеристики преобразования блоков детектирования за время непрерывной работы, %, не более |
±1 |
|
Нестабильность показаний за время непрерывной работы при измерении мощности дозы гамма-излучения, %, не более |
±5 |
Таблица 4 - Основные технические характеристики
|
Характеристика |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- БДКГ-201М: | |
|
диаметр |
63 |
|
длина |
313 |
|
- БДКГ-203М: | |
|
диаметр |
63 |
|
длина |
333 |
|
- БДКГ-205М: | |
|
диаметр |
63 |
|
длина |
333 |
|
- БДКГ-211М: | |
|
диаметр |
90 |
|
длина |
350 |
|
Масса, кг, не более: | |
|
- БДКГ-201М |
1,0 |
|
- БДКГ-203М |
1,0 |
|
- БДКГ-205М |
1,0 |
|
- БДКГ-211М |
2,1 |
|
Условия эксплуатации:
|
от -35 до +55 до 98 от 84 до 106,7 |
