Номер по Госреестру СИ: 74850-19
74850-19 Дозиметры индивидуальные
(ДКГ-АТ2503)
Назначение средства измерений:
Дозиметры индивидуальные ДКГ-АТ2503 (далее - дозиметры) предназначены для измерений индивидуального эквивалента дозы Нр(10) (далее - дозы) и мощности
индивидуального эквивалента дозы Нр(10) (далее - мощности дозы) непрерывного
рентгеновского и гамма-излучения.
Внешний вид.
Дозиметры индивидуальные
Рисунок № 1
Внешний вид.
Дозиметры индивидуальные
Рисунок № 2
Внешний вид.
Дозиметры индивидуальные
Рисунок № 3
Внешний вид.
Дозиметры индивидуальные
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).
Встроенное ПО предназначено для задания условий измерений, обработки, сохранения и отображения результатов измерений на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.
Прикладное ПО «Dose Manager» поставляется вместе с устройством считывания. Программа «Dose Manager» предназначена для организации автоматизированного учёта и контроля дозовых нагрузок. Дозиметр совместно с устройством считывания, подсоединенным к ПК, и прикладным ПО образуют автоматизированную систему дозиметрического контроля.
Программа «Dose Manager» не является метрологически значимой. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Встроенное ПО | |
ДКГ-АТ |
"2503 |
Идентификационное наименование ПО |
dozaltlnew 2503 P LF73 VT2 01A95994.hex |
Номер версии (идентификационный номер) ПО |
1.25; 1.x.y* |
Цифровой идентификатор ПО (CRC32) |
01A95994** |
ДКГ-АТ2503А | |
Идентификационное наименование ПО |
dozaltlnew 2503 P LF73 VT2 01A95994.hex |
Номер версии (идентификационный номер) ПО |
1.28; 1.x.y* |
Цифровой идентификатор ПО (CRC32) |
01A95994** |
ДКГ-АТ2503В | |
Идентификационное наименование ПО |
DKG2503 B0.hex |
Номер версии (идентификационный номер) ПО |
3.0.3; 3.x.y* |
Цифровой идентификатор ПО (CRC32) |
00526E** |
ДКГ-АТ2503В/1 | |
Идентификационное наименование ПО |
DKG2503 B1.hex |
Номер версии (идентификационный номер) ПО |
3.0.5; 3.x.y* |
Цифровой идентификатор ПО (CRC32) |
005351** |
ДКГ-АТ2503В/2 | |
Идентификационное наименование ПО |
DKG2503 B2.hex |
Номер версии (идентификационный номер) ПО |
3.0.6; 3.x.y* |
Цифровой идентификатор ПО (CRC32) |
075397* |
* х, у - составная часть номера версии ПО; х, у принимаются равными от 0 до 99. ** Цифровой идентификатор относится к представленным версиям ПО. | |
Примечание - Идентификационные данные для версий ПО 1.x.y и 3.x.y вносятся в раздел «Свидетельство о приемке» руководства по эксплуатации и в протокол поверки. |
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
Знак утверждения типа
Знак утверждения типананосится на этикетку, расположенную на задней крышке дозиметра, и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дозиметрам индивидуальным ДКГ-АТ2503Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
ТУ РБ 37318323.015-99 Дозиметры индивидуальные ДКГ-АТ2503. Технические условия
Поверка
Поверкаосуществляется по документу МП.МН 743-99 (ТИАЯ. 412118.006 МП) «Дозиметры индивидуальные ДКГ-АТ2503. Методика поверки», утвержденному ГП «ЦЭСМ» в ноябре 1999 г. (с извещением ТИАЯ.220-2018 об изменении №7 от 01.02.2019 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 10 Зв/ч, погрешность не более ±5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»), Республика БеларусьАдрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, д. 5
Телефон/факс: +(375 17) 2928142, +(375 17) 2882988
Web-сайт: www.atomtex.com
E-mail: info@atomtex.com
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01; факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д. И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия дозиметров основан на измерении частоты импульсов, генерируемых в счётчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучения. Преобразование частотных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий. Управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством.
Устройство считывания USB (далее - устройство считывания) предназначено для сопряжения дозиметров с персональным компьютером (ПК) с целью придания дозиметрам системных функций, позволяющих автоматизировать считывание, учёт и контроль результатов измерений.
Обмен информацией с ПК осуществляется по инфракрасному каналу с помощью устройства считывания, которое преобразует оптические сигналы в стандартные электрические сигналы интерфейса USB.
Дозиметры обеспечивают возможность ввода любого из восьми наперед заданных пороговых уровней дозы, звуковую и визуальную сигнализацию его превышения, а также превышения верхнего предела измерений по дозе.
Дозиметры обеспечивают возможность ввода любого из восьми наперед заданных пороговых уровней мощности дозы, звуковую и визуальную сигнализацию его превышения, а также превышения верхнего предела измерений по мощности дозы.
Дозиметры представляют собой носимые на теле миниатюрные микропроцессорные прямопоказывающие приборы и имеют пять модификаций: ДКГ-АТ2503, ДКГ-АТ2503А, ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2.

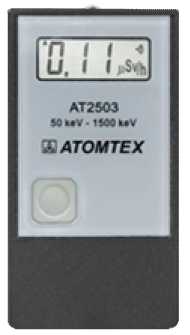

Общий вид дозиметров индивидуальных ДКГ-АТ2503, ДКГ-АТ2503А приведен на
рисунке 1.
АТ25ЭЗА
S0UV- ItOOH-V
Е ATOMTEX
Рисунок 1 - Общий вид дозиметров индивидуальных ДКГ-АТ2503, ДКГ-АТ2503А

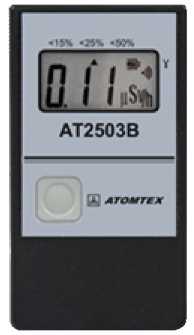

Общий вид дозиметров индивидуальных ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2 приведен на рисунке 2. Обозначение модификации дозиметра отображается на этикетке, расположенной на задней крышке дозиметра.
Рисунок 2 - Общий вид дозиметров индивидуальных ДКГ-АТ2503В, ДКГ-АТ2503В/1, ДКГ-АТ2503В/2

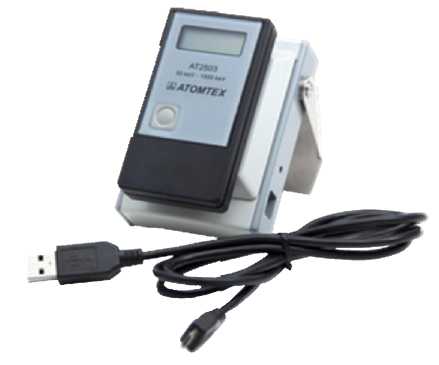

Общий вид дозиметров совместно с устройством считывания приведен на рисунке 3.
Рисунок 3 - Общий вид дозиметров совместно с устройством считывания
Пломбирование дозиметров проводят специальной пленкой, которую наклеивают на экран под верхней крышкой дозиметров.
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Дозиметр индивидуальный ДКГ-АТ2503 1) |
- |
1 шт. |
Комплект батарей (содержит три элемента питания типа SR44) 2) |
1 шт. | |
Зажим 3) |
- |
1 шт. |
Чехол защитный 10x15 см |
- |
3 шт. |
Методика поверки 4) |
МП.МН 743-99 (ТИАЯ. 412118.006 МП) |
1 экз. |
Руководство по эксплуатации |
- |
1 экз. |
Устройство считывания USB 5) |
- |
1 шт. |
Упаковка |
- |
1 шт. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений дозы непрерывного рентгеновского и гамма-излучения:
|
от 1 мкЗв до 10 Зв от 0,1 мкЗв до 10 Зв |
Пределы допускаемой основной относительной погрешности при измерении дозы непрерывного рентгеновского и гамма-излучения, %:
|
±(15+к1<Йр(10)) ±(15+к2-Нр(10)) где Нр(10) - значение мощности дозы в мЗв/ч; к1=0,005 мЗв-1^ч; к2=0,001 мЗв-1^ч |
П Продолжение таблицы 2
Наименование характеристики |
Значение |
Диапазон измерений мощности дозы непрерывного рентгеновского и гамма-излучения:
|
от 0,10 мкЗв/ч до 0,5 Зв/ч от 0,10 мкЗв/ч до 0,1 Зв/ч от 0,10 мкЗв/ч до 1 Зв/ч от 0,10 мкЗв/ч до 0,2 Зв/ч от 1 мкЗв/ч до 10 Зв/ч |
Пределы допускаемой основной относительной погрешности при измерении мощности дозы непрерывного рентгеновского и гамма-излучения, %:
|
±(15+к1/Йр(10)+к2-Нр(10)) ±(15+кх/Йр(10)+кз-Нр(10)) где Нр(10) - значение мощности дозы в мЗв/ч; к1=0,0015 мЗв/ч; к2=0,005 мЗв-1^ч; к3=0,001 мЗв-1^ч |
Диапазон энергий регистрируемого рентгеновского и гамма-излучения, МэВ:
|
от 0,05 до 3 от 0,05 до 10 |
Энергетическая зависимость в пределах, % |
±30 |
Анизотропия (зависимость чувствительности от угла падения регистрируемого излучения), %, не более: | |
- в угловом интервале до ±75° для 137Cs и 60Со |
20 |
- в угловом интервале до ±75° для 241Am |
50 |
Время отклика на изменение мощности дозы в 10 раз в пределах эффективного диапазона измерений (при мощности дозы более 1 мЗв/ч), с, не более |
5 |
Время установления рабочего режима, мин, не более |
1 |
Время непрерывной работы, ч, не менее |
24 |
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - дозиметров (без клипсы) |
85x46x16 |
- устройства считывания |
90x66x28 |
Масса, кг, не более: - дозиметров (без элементов питания) |
0,1 |
- устройства считывания |
0,3 |
Степень защиты дозиметров от проникновения воды, пыли и посторонних твердых частиц по ГОСТ 14254-2015: - дозиметров |
IP54 |
- устройства считывания |
IP20 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Суммарное время работы дозиметров от одного комплекта батарей при нормальных условиях измерений (при мощности дозы не более 1 мкЗв/ч), ч, не менее |
1000 |
Средний ток, потребляемый дозиметрами при питании от комплекта батарей, мА, не более |
0,1 |
Средняя наработка на отказ, ч, не менее |
20000 |
Рабочие условия эксплуатации:
|
от -10 до +40 от -30 до +60 90 от 84 до 106,7 |
